偏心组合外啮合摆线齿轮传动联轴器结构

项目分类:通用机械零部件 发布时间:2026-02-28 ID:1146351
  • 偏心组合外啮合摆线齿轮传动联轴器结构
  • 偏心组合外啮合摆线齿轮传动联轴器结构
  • 偏心组合外啮合摆线齿轮传动联轴器结构
  • 偏心组合外啮合摆线齿轮传动联轴器结构
  • 偏心组合外啮合摆线齿轮传动联轴器结构

在重载传动、精密伺服进给、低速大扭矩输出的工况场景里,常规刚性联轴器很难同时补偿径向安装偏心、传递稳定扭矩、缓冲啮合冲击这几个核心需求,这类偏心组合式外啮合摆线齿轮传动联轴器,正是针对这类安装对中难度大、传动精度要求高的轴系连接场景开发的传动部件。从实际应用场景来看,这类结构常出现在自动化生产线的分度转台驱动、包装机械的主传动连接、轻工机械的动力输出端,还有部分需要补偿安装误差的精密减速机输出轴连接位置,相比普通的凸缘联轴器、十字滑块联轴器,它依靠摆线齿形的多齿啮合特性,能在存在固定偏心距的安装条件下,保持连续平稳的扭矩传递,不会出现普通齿式联轴器在偏心工况下的齿面偏磨、传动卡滞问题。

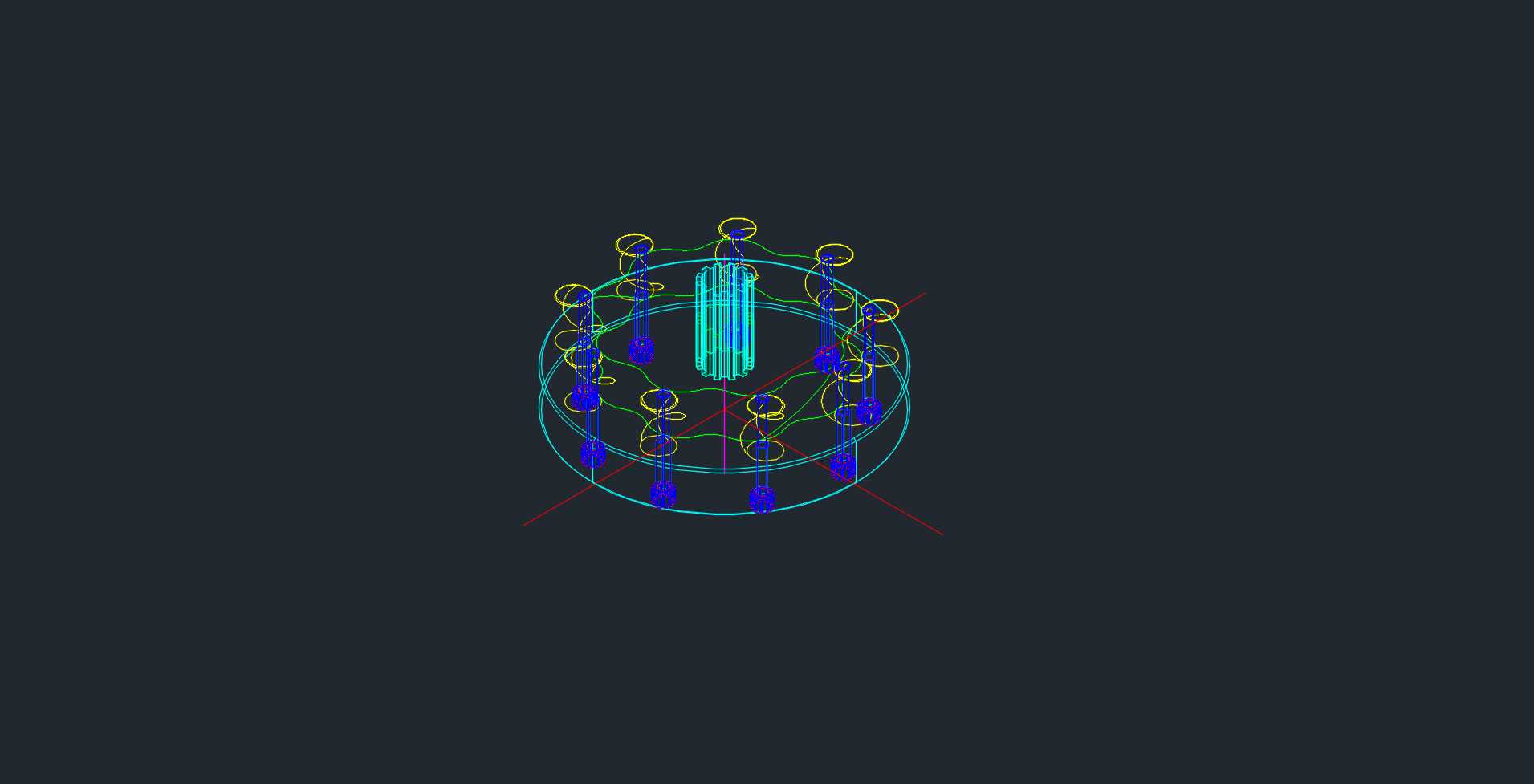

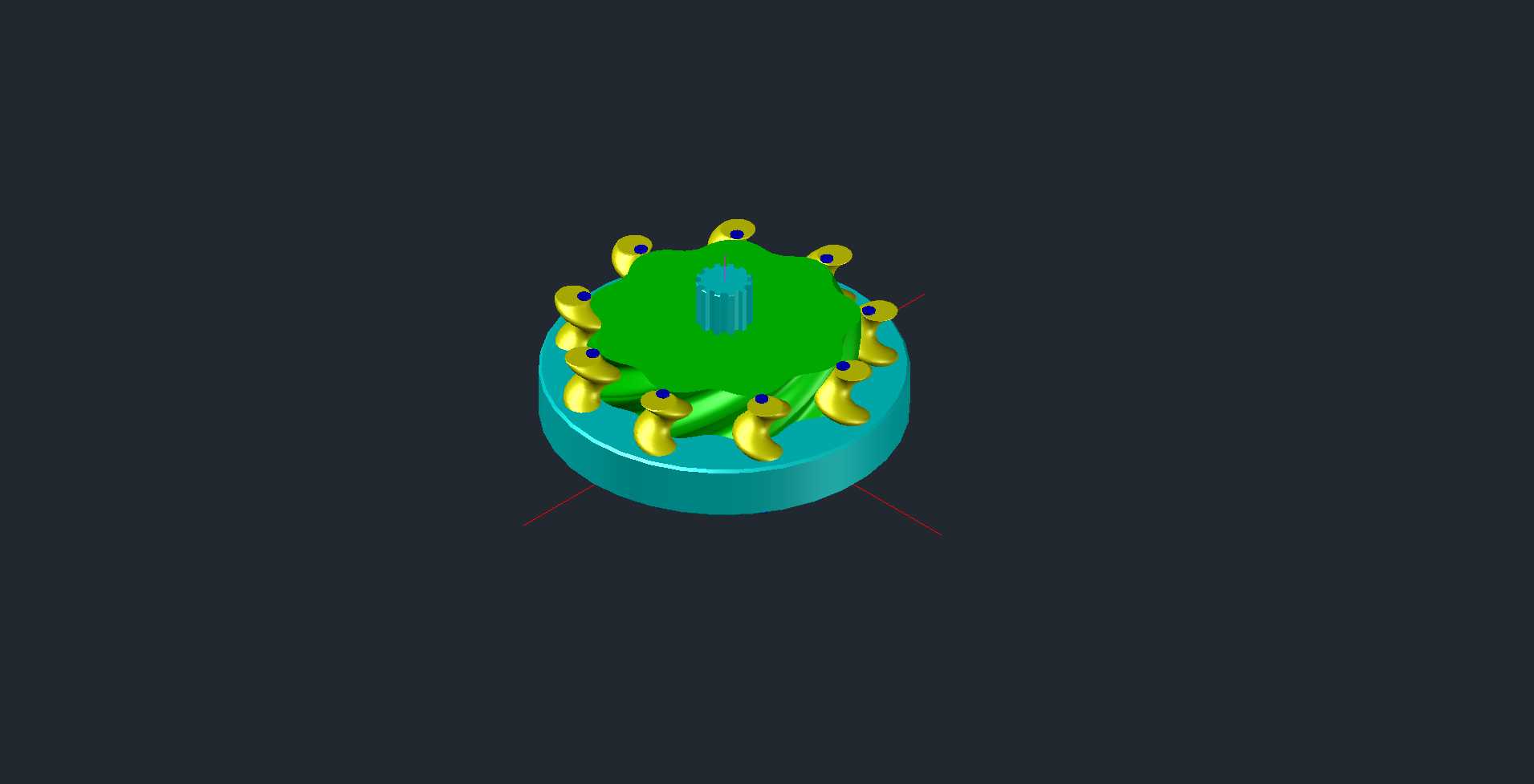

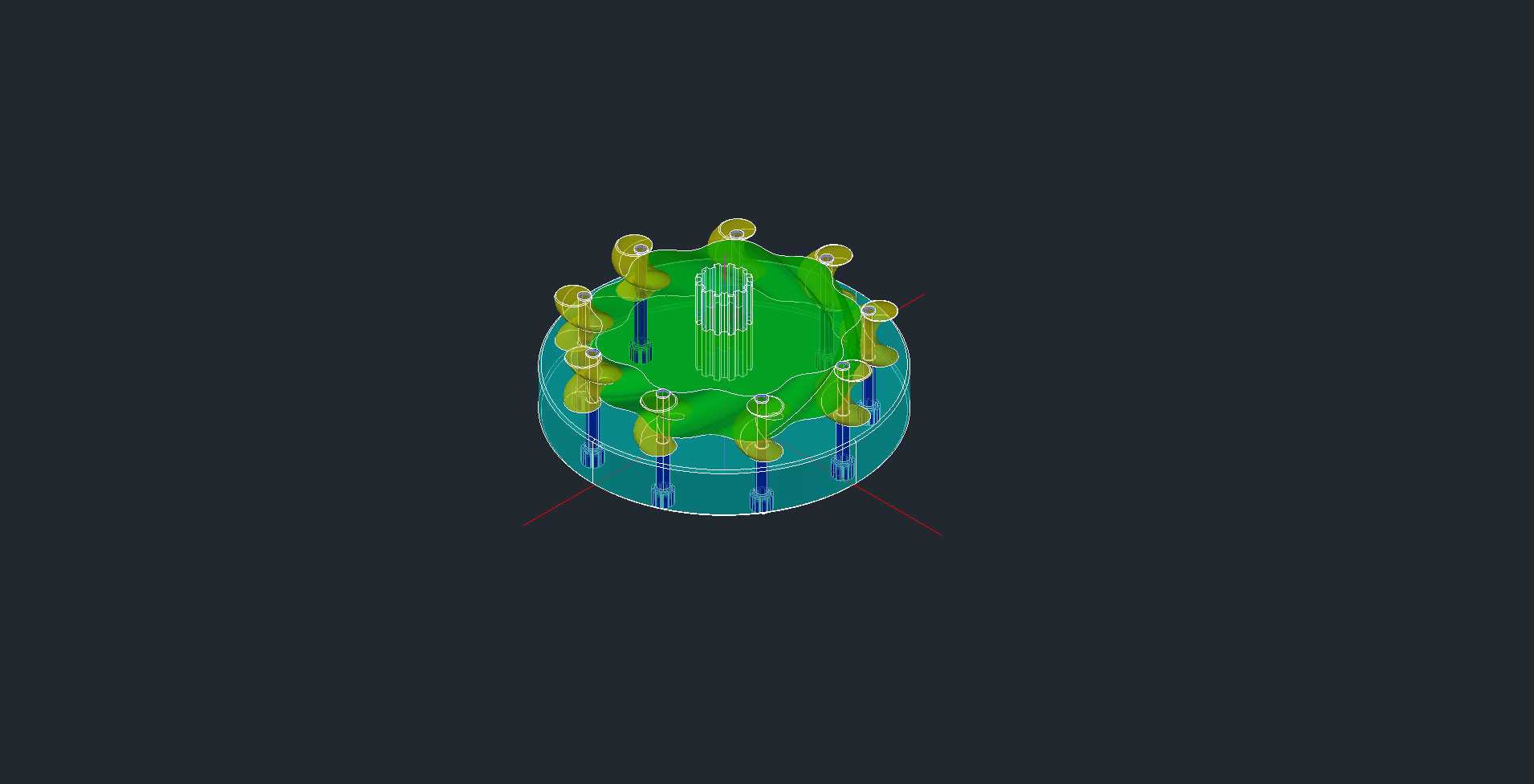

从结构设计逻辑来看,这套传动结构采用上下分层的组合式布局,下端为带内摆线齿圈的基座端,直接与主动轴端的安装法兰对接,上端为带外摆线齿的输出端盖,中间通过偏心布置的传动销与摆线轮组配合,周向均匀分布的柱销套套在传动销上,和摆线轮上的销孔形成滚动配合,把偏心转动转化为输出端的定轴转动。设计时特意将偏心距控制在合理区间,既保证足够的偏心补偿量,又不会因为偏心过大导致运转时的惯性力失衡,齿形采用短幅外摆线等距曲线,啮合过程中同时参与接触的齿数能达到总齿数的三分之一以上,相比渐开线齿轮传动的少齿啮合,承载能力有明显提升,而且齿面啮合为滚动接触为主,滑动摩擦占比低,长期运转的磨损量更小,传动效率更高。

在安装边界与尺寸适配方面,这类联轴器的轴向尺寸相对紧凑,径向尺寸根据传递扭矩的大小做梯度设计,基座端的安装孔采用标准螺栓孔布局,能直接适配常用的伺服电机、减速机输出轴的安装法兰规格,不需要额外做转接法兰。安装时不需要严格保证主动轴与从动轴的绝对同轴,允许存在一定范围的径向偏心、角度偏斜,能大幅降低现场安装时的对中难度,尤其是在一些机架焊接后存在加工变形、长轴系装配累积误差较大的设备上,这种容错能力能有效减少轴系的附加载荷,避免轴承因为额外径向力过早失效。

从功能特性上看,这套结构没有额外的弹性元件,依靠摆线齿的啮合间隙和柱销的配合间隙实现误差补偿,不存在弹性元件老化失效的问题,适合在有一定温度波动、常规润滑条件下长期运转,传动背隙可以通过加工精度控制在很小的范围,满足精密传动的定位精度要求。传动过程中,多齿啮合的特性能有效分散单个齿面的接触应力,即使在瞬时过载的工况下,也不会出现单齿断裂的失效形式,运行的可靠性更高。设计建模时,摆线齿形的生成需要严格按照等距曲线、移距修正的参数来绘制,保证齿面啮合时没有干涉,柱销孔的位置度需要和齿形的位置精度匹配,避免装配后出现转动卡滞、传动不均匀的问题,周向分布的柱销与销孔的配合间隙要控制在合理范围,间隙过大会导致传动回差增大,间隙过小则会导致装配困难、运转时温升过高。

在实际选型适配时,需要根据传递的额定扭矩、允许的最高转速、需要补偿的偏心量来匹配对应规格的联轴器,安装时要注意偏心方向的相位,保证摆线轮与齿圈的啮合位置正确,注脂润滑时要选用适配转速的润滑脂,覆盖齿面与柱销配合面,减少初期磨合的磨损。相比传统的十字滑块联轴器,这种摆线结构的偏心补偿量更大,运转时的噪声更低,滑块的滑动摩擦被滚动啮合替代,使用寿命更长;相比膜片联轴器,它的承载能力更强,抗过载能力更好,不需要担心膜片疲劳断裂的问题,适合在中低速、中等扭矩的传动场景下使用。建模过程中对各零件的配合公差做了合理预留,装配后能直观展示偏心传动的运动过程,清晰呈现摆线齿啮合、柱销传动的运动关系,能直接用于结构原理演示、选型参考、工程出图的基础模型使用。
