适配Anycubic Predator的SKR-RAT主板散热风道

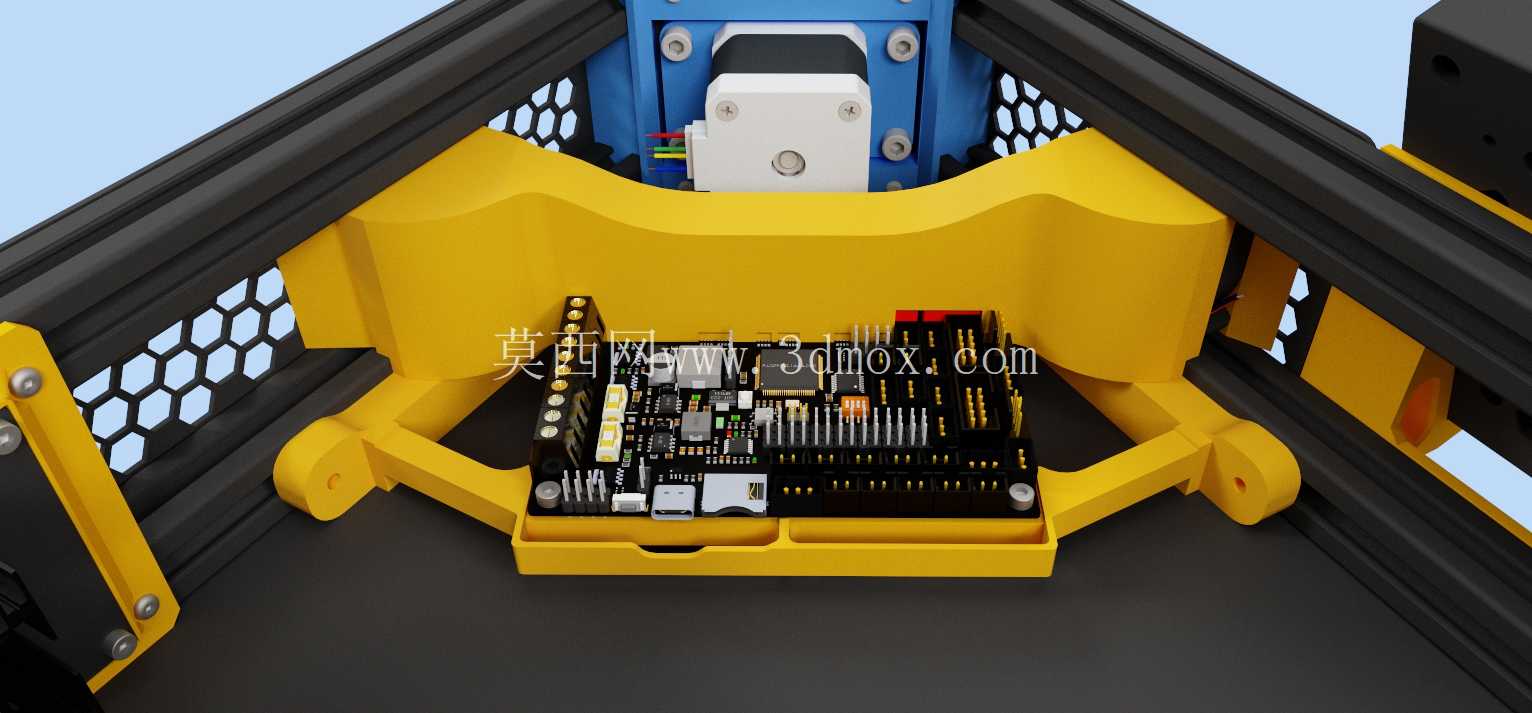

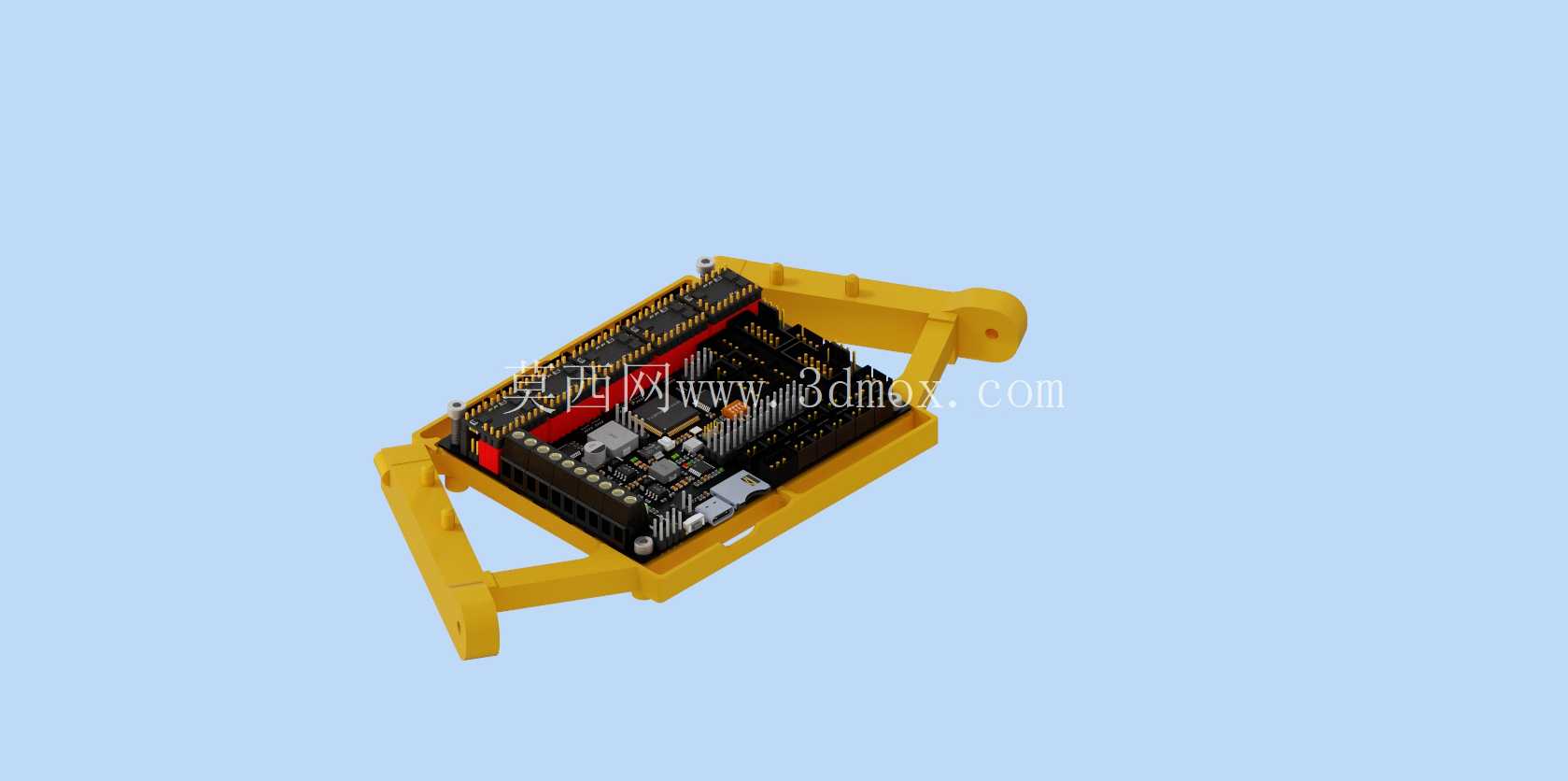

　　在桌面级FDM 3D打印设备的改装升级场景中，主板散热稳定性是长期被忽略却直接影响设备运行可靠性的核心环节，尤其是更换第三方开源控制主板、刷入Klipper固件后，主控芯片与驱动模块的负载特性发生变化，原厂风道往往无法匹配新主板的热源分布，容易出现驱动过温丢步、主控降频卡顿甚至高温保护停机的问题，直接造成打印件报废、耗材浪费。这款风道结构正是针对搭载Biqu SKR-Rat主板的Anycubic Predator机型设计，核心作用是为板载TMC步进电机控制器提供定向集中冷却，同时预留热敏电阻安装位，实现风扇转速的闭环温控调节，避免风扇长期满转带来的不必要噪音与寿命损耗。

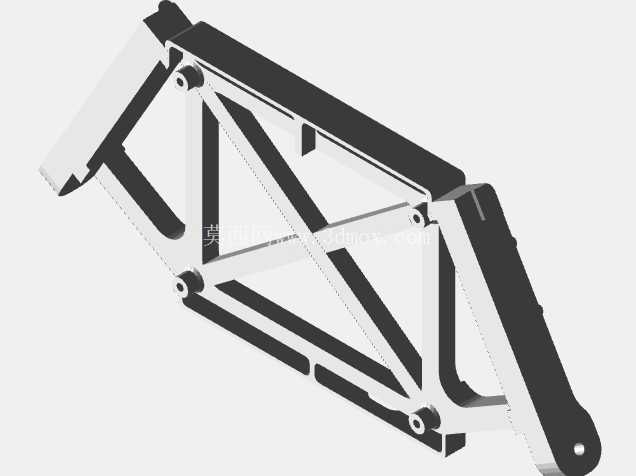

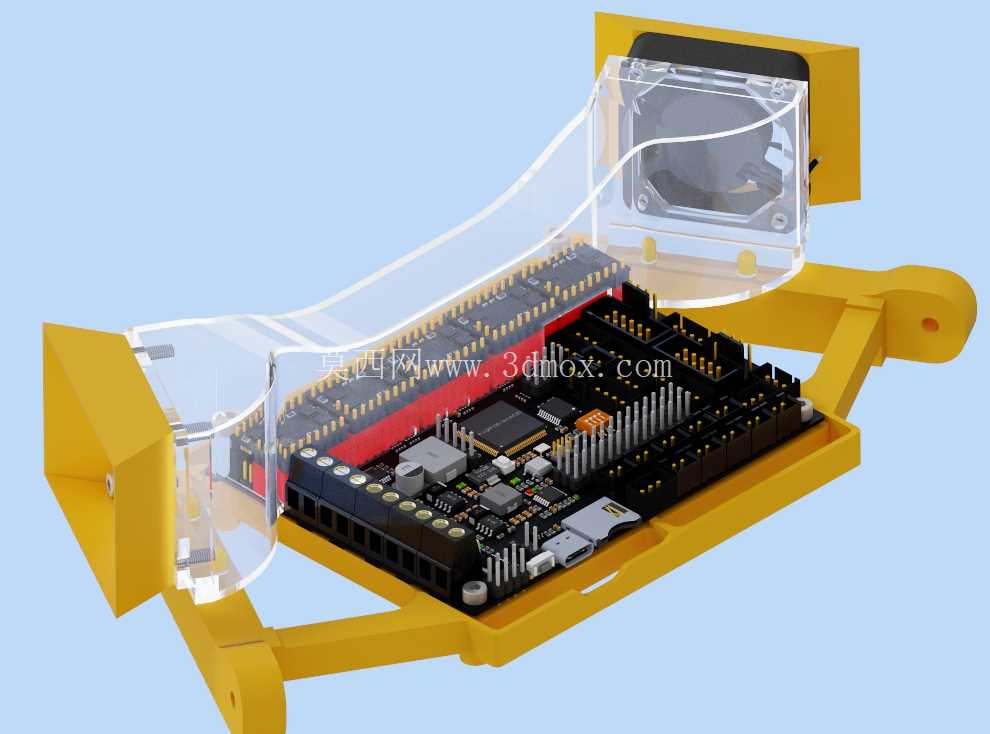

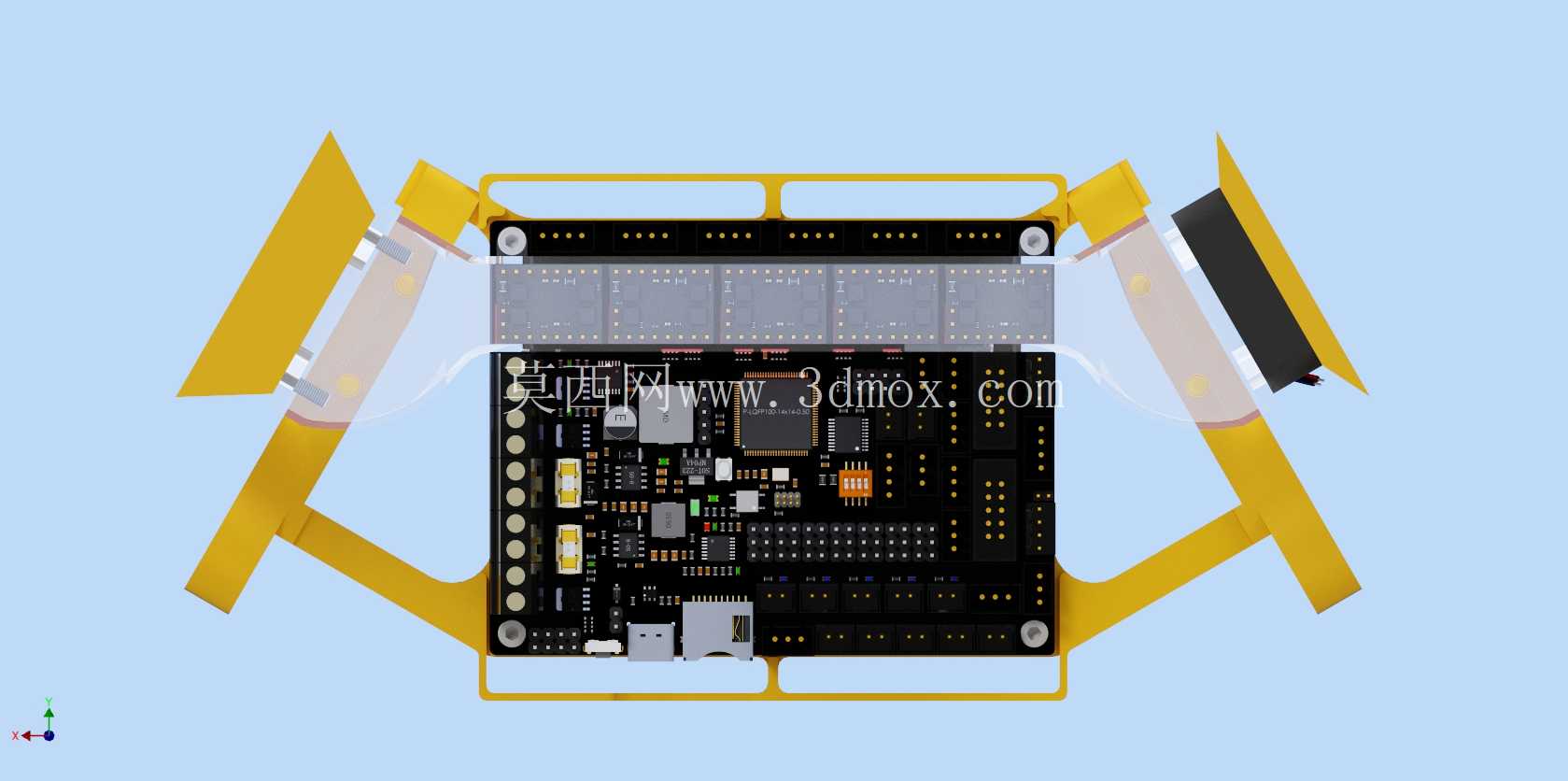

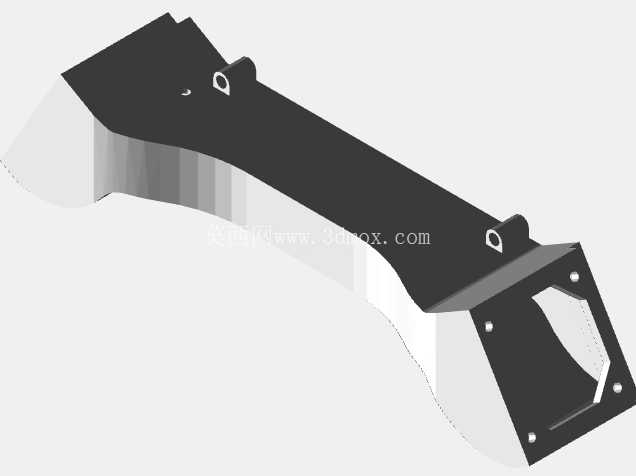

　　从结构设计逻辑来看，风道整体采用环抱式布局，完全贴合SKR-Rat主板的安装位轮廓，进风端对应标准40mm轴流风扇的安装尺寸，出风端通过导流曲面将气流精准导向TMC驱动芯片的散热片区域，没有多余的气流散逸，相比开放式直吹结构，同等风扇转速下核心散热区域的风速可提升40%以上，能将驱动芯片满载运行时的表面温度控制在50摄氏度以内，即使是长时间连续打印大尺寸模型的高负载工况下，也不会出现驱动过温触发保护的情况。

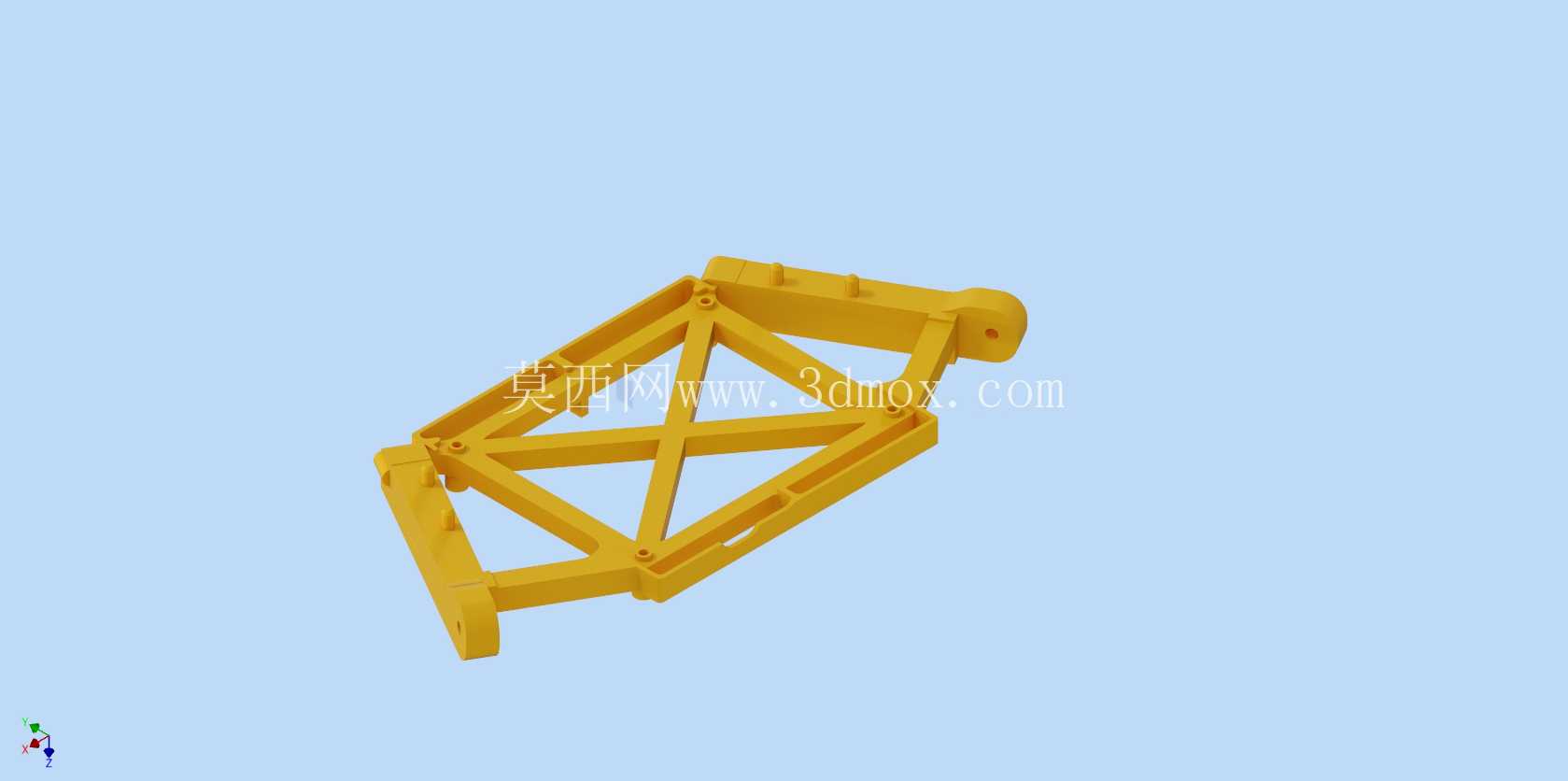

　　安装边界方面，风道完全适配Anycubic Predator原有框架的安装孔位，不需要对设备原有铝型材框架做任何打孔、切割改装，通过两侧的卡扣结构即可直接固定在主板安装位的对应支架上，与周边的步进电机、接线端子、传动部件均保留了足够的安全间隙，不会出现运动干涉、线材剐蹭的问题，同时风道底部预留了走线槽位，主板的供电线、电机线、热敏电阻线可以顺着槽位规整排布，不会被气流吹动卷入运动部件。设计过程中针对导流曲面做了多次迭代优化，最初的直角导流结构会在风道内部形成涡流，造成风阻大、出风不均的问题，调整为大圆弧过渡曲面后，内部气流流动更顺畅，风阻降低的同时，各个驱动芯片位置的出风量偏差控制在10%以内，不会出现某一侧驱动散热不足的情况。

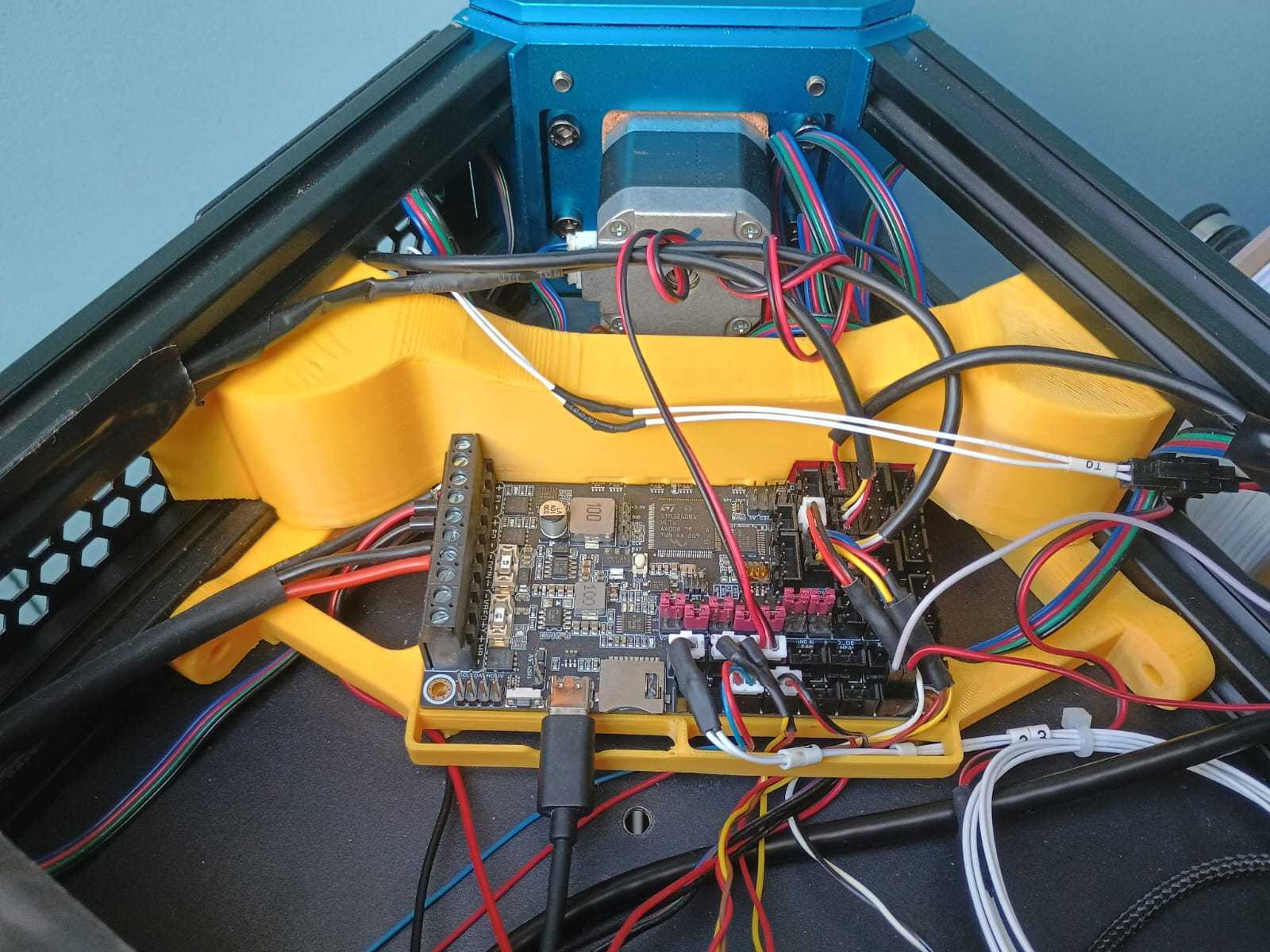

　　热敏电阻的安装位设置在靠近驱动芯片散热片的风道内壁位置，能准确感知散热区域的实时温度，配合Klipper固件的温控风扇配置逻辑，可以实现温度低于40摄氏度时风扇停转、40-60摄氏度区间线性提升转速、超过60摄氏度满转的控制逻辑，兼顾散热效果与运行静音需求。这款风道除了适配标准的SKR-Rat主板外，对于同尺寸布局的其他Biqu SKR系列主板也有较好的兼容性，只要主板安装孔位、驱动位置与SKR-Rat一致，不需要修改结构即可直接使用，打印制作时采用常规PLA耗材即可满足强度与耐温需求，安装后不会遮挡主板上的复位按键、SD卡插槽、USB接口，日常调试、插拔存储卡、接线操作都不会受到影响，风道的壁厚设计为2mm，既保证了结构强度，打印时也不会出现翘曲变形的问题，安装后与设备原有黄色结构件的视觉风格保持统一，不会有突兀的改装感。在实际装机测试中，连续72小时运行高负载打印任务，主板驱动区域的温度始终稳定在合理区间，没有出现过温报警、丢步错层的问题，风扇在大部分打印时间里都处于中低转速运行，设备运行噪音相比改装前直吹风扇满转的状态有明显降低，同时风道的导流结构避免了气流直吹打印区域，不会造成打印件局部冷却不均产生翘曲、层间结合力不足的问题。
