14kg薄型数字舵机遥控模型适配结构

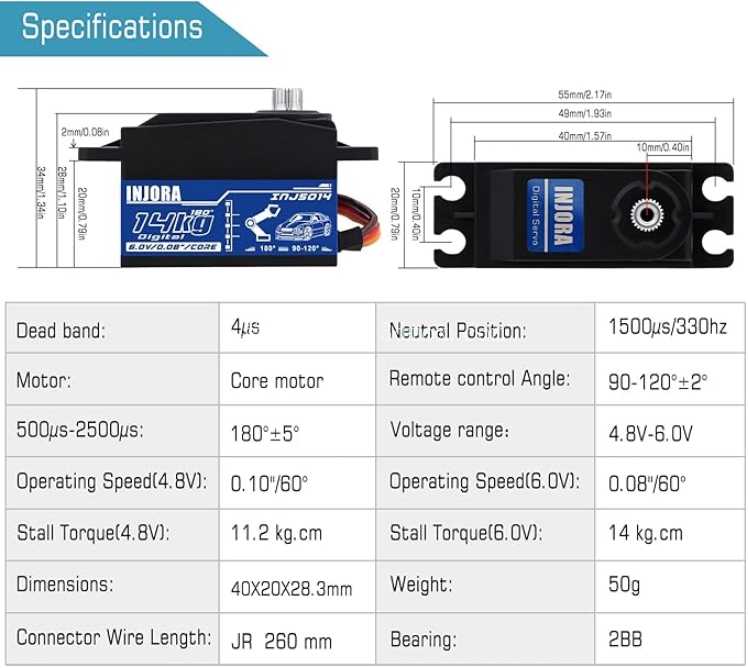

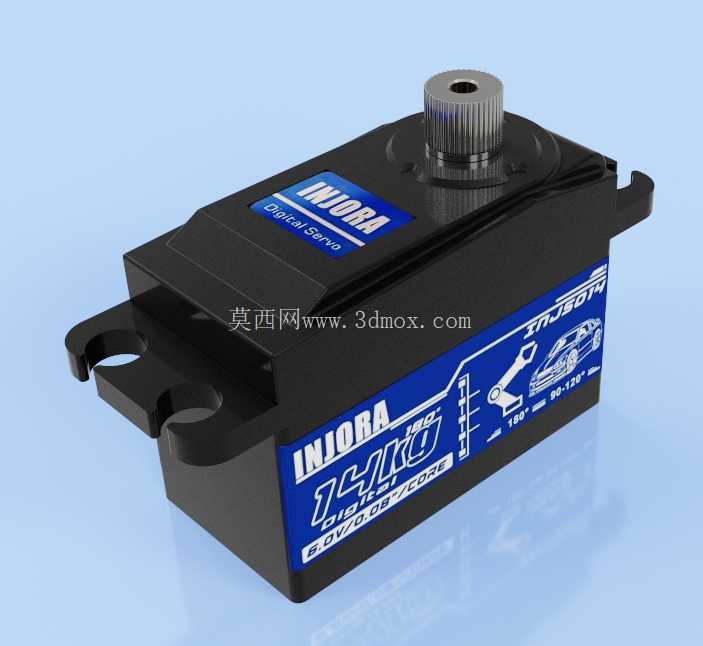

　　这款薄型数字舵机的结构设计，核心围绕遥控模型的紧凑安装需求展开，在1/10、1/12比例的平跑车、漂移车、小型直升机以及固定翼航模场景中，这类舵机承担着转向、舵面偏转的核心执行功能，其输出扭矩标定为14kg，足够覆盖多数中小比例遥控模型的负载需求，不会出现舵面打不动、转向迟滞的问题。从结构布局来看，这款舵机采用扁平化薄型壳体设计，区别于常规标准舵机的方正厚壳体，在模型车架、机翼内部的狭窄安装空间里，薄型结构可以大幅降低安装位的高度占用，避免和车架传动结构、机翼内部的加强筋、接收机布线产生干涉，安装耳的孔位完全沿用标准舵机的通用安装间距，用户无需额外修改安装位即可直接替换原有标准舵机，兼顾了紧凑性和安装兼容性。

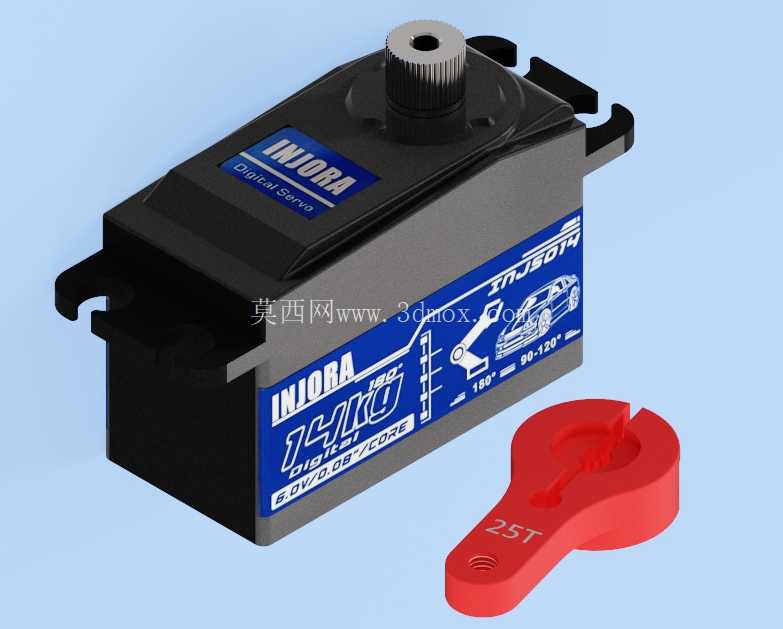

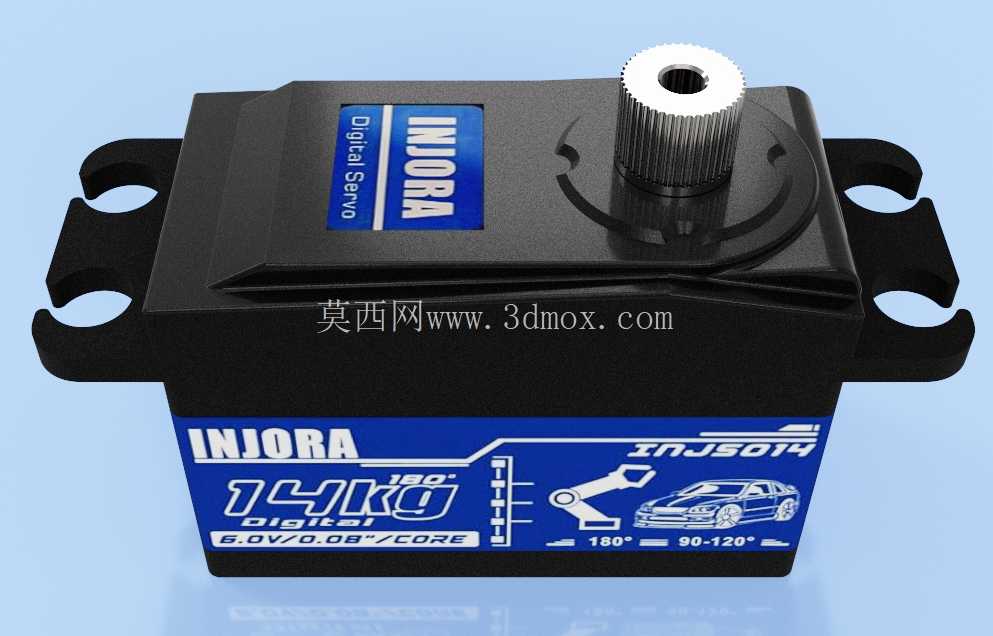

　　输出轴采用金属齿结构，顶部的花键输出齿匹配通用舵机臂的安装规格，齿部的啮合间隙控制在极小范围内，能有效减少舵机动作时的虚位，保证转向或者舵面操控的精准度，在漂移车快速反打方向、固定翼快速调整舵面的工况下，金属齿结构也能承受频繁换向带来的冲击载荷，不会出现塑料齿容易扫齿的故障。壳体侧面的标识区域清晰标注了产品的扭矩参数、适用电压范围以及控制角度区间，这款舵机的可控角度覆盖90°到180°范围，可以通过遥控器的舵量设置匹配不同模型的行程需求，不管是平跑车需要的左右对称转向行程，还是固定翼副翼、升降舵需要的大角度偏转行程，都能通过参数调整适配。壳体两侧的安装凸耳做了加厚处理，安装孔位周边做了局部加强，在舵机频繁动作产生震动的工况下，安装位不会因为长期受力出现开裂，壳体表面的散热筋结构虽然不突出，但在持续大负载动作时，可以辅助内部驱动电路和电机散热，避免长时间工作出现过热降扭的问题。内部结构上，数字舵机的控制电路板相比模拟舵机，具备更快的信号响应速度，不会出现模拟舵机在小信号输入时反应迟滞的问题，操控手感跟手性更好，在漂移车精细控制方向角度、直升机精准调整十字盘的场景下，这种快速响应的特性能大幅提升操控精度。

　　从安装边界来看，这款舵机的出线位置设置在壳体尾部，布线时可以顺着车架或者机翼的走线槽布置，不会和周边的转动部件产生剐蹭，输出轴的中心高度和标准薄型舵机保持一致，更换不同规格的舵机臂时，不需要重新调整连杆的长度，降低了调试的工作量。在航模应用场景中，薄型结构可以减少机翼截面的凸起，降低飞行时的风阻，在车模应用场景中，更低的安装高度可以降低整车重心，提升车辆过弯时的稳定性，尤其是在漂移车这类对重心高度敏感的车型上，薄型舵机的优势会更加明显。舵机的输出轴轴承采用双轴承支撑结构，径向和轴向的间隙都控制得很小，在承受侧向负载的时候，输出轴不会出现偏摆，保证舵机臂动作的线性度，不会因为侧向力导致舵机动作卡顿或者角度偏差。

　　壳体的拼接缝隙做了紧密配合处理，在户外跑车、飞行时，可以阻挡大部分的灰尘和溅水进入舵机内部，提升户外使用的可靠性，不会因为少量泥沙溅入导致齿轮卡滞。在结构建模过程中，需要重点关注安装耳的孔位同轴度、输出轴和安装基准面的垂直度，这些形位公差会直接影响舵机安装后的动作顺畅度，如果孔位同轴度偏差过大，安装螺丝锁紧后会导致壳体变形，卡滞内部齿轮组；如果输出轴垂直度不足，舵机臂转动时会出现偏摆，导致连杆动作行程不一致，影响操控精度。另外，内部齿轮组的传动比匹配也是设计重点，要在14kg输出扭矩的要求下，兼顾动作速度，不会因为减速比过大导致舵机动作过慢，也不会因为减速比过小导致输出扭矩不足，无法带动负载。这款舵机的结构设计充分平衡了尺寸、扭矩、响应速度、安装兼容性几个核心需求，针对遥控模型的实际使用工况做了针对性的优化，不管是入门级玩家替换原厂舵机，还是模型改装玩家升级部件，都能满足使用要求。
