拓竹H2D打印机AMS-HT耗材自锁固定支架

在FDM 3D打印的实际生产场景中，柔性耗材的稳定送料一直是影响打印良率的核心痛点之一，尤其是TPU 85A这类低硬度、高弹性的耗材，若送料路径存在过大弯折、耗材卷固定位置偏移，极易出现送料卡顿、耗材打滑、层厚不均甚至断料停机的问题，直接造成打印件报废、生产周期拉长。针对拓竹H2D机型搭配AMS-HT耗材干燥输送单元的使用场景，这款固定支架从实际安装痛点出发，通过结构优化实现了AMS-HT单元在H2D打印机顶部的稳定固定，无需额外改造机身原有结构即可完成装配。

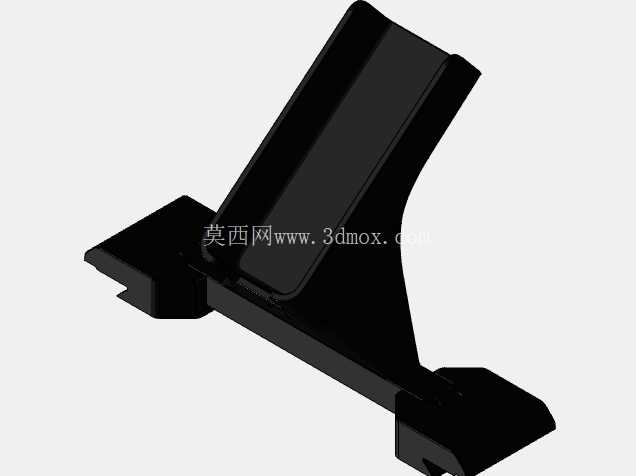

从设计思路来看，这款支架优先采用自锁式卡接结构作为核心固定逻辑，区别于常规需要多组紧固件、定位销的复杂固定方案，自锁结构在安装时仅需将支架卡入H2D机身顶部的预设安装位，依靠结构自身的弹性形变产生的抱紧力即可完成初步定位，后续仅需两颗M8x40的螺丝完成最终锁紧，整个安装过程无需对机身进行钻孔、打磨等破坏性改造，也不需要额外定制非标紧固件，普通操作人员借助常规内六角扳手即可在十分钟内完成全部装配工作，大幅降低了现场改造的时间成本与操作门槛。

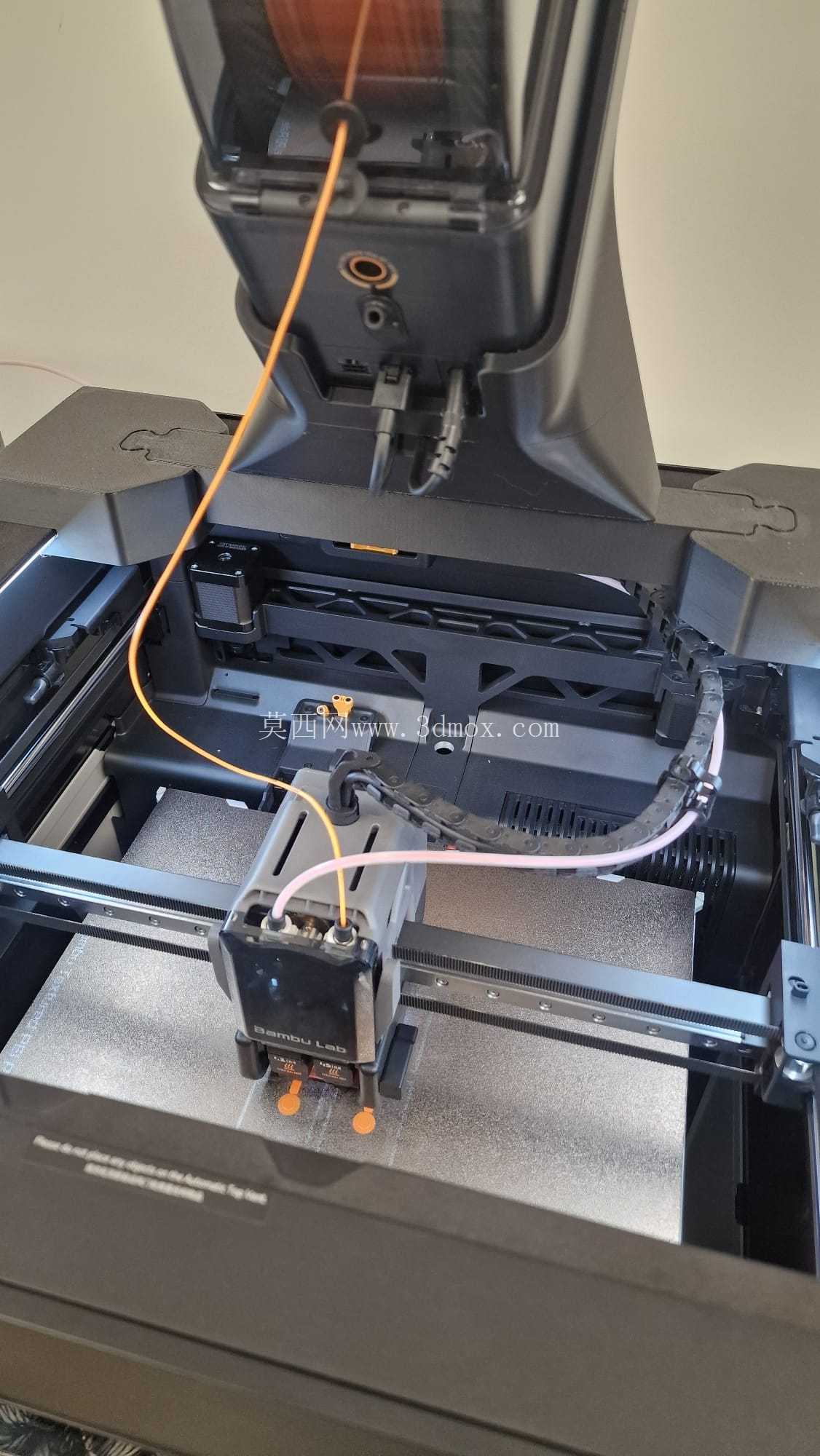

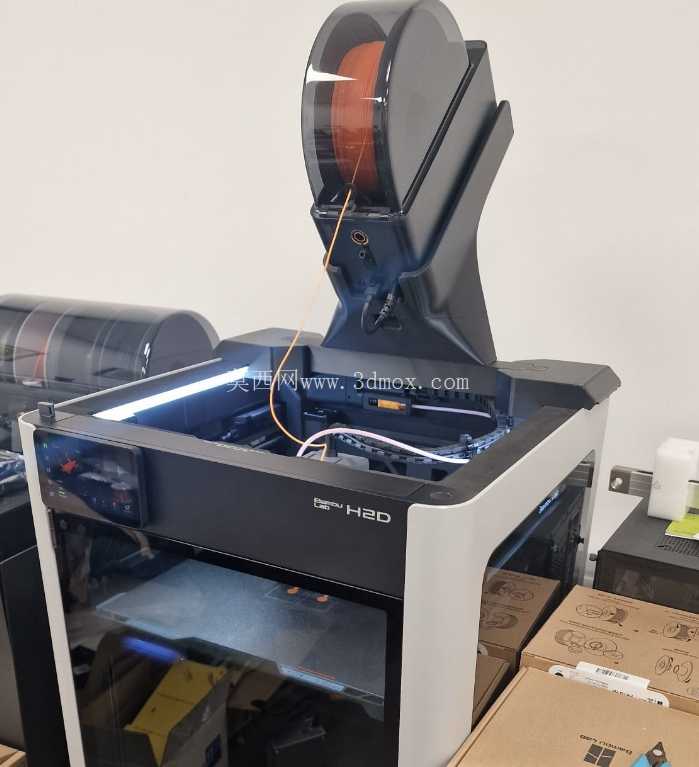

在功能特性层面，这款支架的核心作用是将AMS-HT单元精准固定在H2D打印机的顶部正上方位置，让耗材从AMS-HT的出料口到打印机挤出机构的送料路径尽可能保持垂直顺直，最大程度减少送料路径上的弯折角度，避免柔性耗材在送料过程中因为路径弯折产生的阻力激增问题。尤其是在打印TPU这类柔性耗材时，顺直的送料路径可以让挤出齿轮的送料力无损耗地传递到耗材端，保证送料精度的稳定性，避免因为送料滞后导致的打印件缺料、层间错位等问题。同时，自锁结构的抱紧力经过反复验证，即使在设备长时间连续运行、机身产生小幅振动的情况下，也不会出现支架移位、AMS-HT单元偏移的问题，能够长期保持送料路径的一致性。

从安装边界与尺寸适配来看，这款支架的整体外形完全贴合H2D打印机顶部的安装轮廓，不会超出机身原有外轮廓尺寸，不会额外占用设备周边的操作空间，安装完成后AMS-HT单元的底部与打印机顶部盖板之间预留了足够的散热间隙，不会影响打印机顶部电子元件的正常散热，也不会干涉打印机上盖的正常开合操作。支架的安装孔位完全匹配AMS-HT单元底部的原有固定孔位，不需要对AMS-HT单元进行任何二次加工，安装后AMS-HT单元的出料口与打印机的进料口处于同一垂直轴线上，送料管的安装角度处于最优区间，避免送料管因为过度弯折产生的耗材输送阻力。

在制造适配性方面，这款支架采用PETG材料即可完成打印制造，打印过程中不需要添加支撑结构，普通桌面级FDM打印机即可完成支架的自制生产，打印完成后仅需简单去除打印层纹产生的毛刺即可直接投入使用，不需要进行后续的攻丝、打磨等后处理工序。PETG材料本身具备足够的结构强度与抗蠕变性能，在设备长期运行的小幅振动环境下，不会出现结构开裂、固定位松脱的问题，同时材料具备一定的耐温性能，即使打印机顶部因为长时间运行产生一定的温升，也不会出现支架软化变形的问题，能够满足长期连续使用的需求。

在实际应用场景中，这款支架尤其适合使用H2D打印机进行柔性耗材批量打印的工作室、小批量生产场景，解决了原有AMS-HT单元放置时位置不固定、送料路径不稳定的问题，不需要额外购置第三方的耗材架产品，也不需要占用设备周边的桌面空间，将耗材干燥输送单元直接集成在设备顶部，让整个打印系统的集成度更高，设备周边的走线更加整洁，同时也减少了因为外置耗材架被触碰移位导致的送料故障，进一步提升了设备长时间连续运行的稳定性。对于经常切换不同耗材类型的用户来说，这款支架的固定方式也不会影响AMS-HT单元的快速拆装，需要对AMS-HT单元进行维护、更换耗材卷时，仅需松开两颗固定螺丝即可将单元取下，操作便捷性没有受到任何影响。
