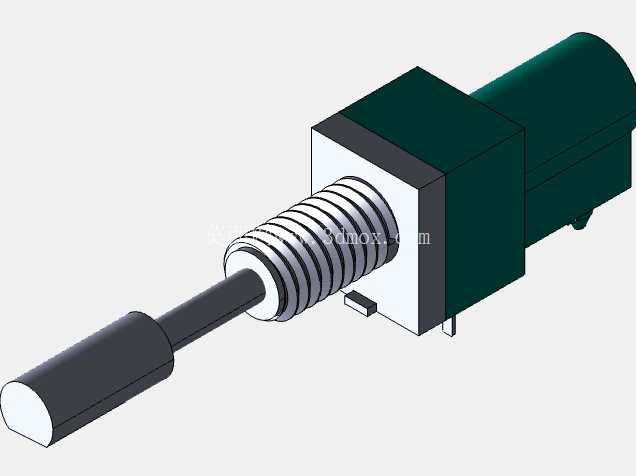

RK097伸缩电位器结构三维建模

　　这类带伸缩轴的直滑式电位器，常被用在小型音频设备、便携测量仪器、手持工控终端的参数调节场景里，和常规固定轴电位器不同，它的伸缩轴结构可以在设备面板未触发调节时将操作端收回壳体内部，避免设备收纳、搬运过程中误碰调节轴改变预设参数，也能减少外露轴段受外力磕碰出现弯折、断裂的失效风险。做这个结构建模的时候，最先要卡准的是安装法兰的边界尺寸，毕竟这类电位器大多是直接卡装或者用两颗微型螺丝固定在PCB板或者设备内的塑胶安装支架上，法兰上的两个定位柱间距、柱体直径要和PCB对应安装孔位完全匹配，不然焊接或者装配的时候会出现对位偏移，导致引脚和焊盘错位，后续波峰焊或者手工焊接都会出现虚焊问题。

　　电位器的伸缩轴段是整个结构的核心，轴的行程长度要和内部碳膜片的有效调节行程对应，建模时要预留轴体伸缩的活动间隙，不能把轴和壳体的配合公差做的过紧，不然实际装配后轴体伸缩会出现卡滞，调节手感发涩，也不能间隙过大，不然轴体伸缩过程中会出现径向晃动，带动碳刷在碳膜片上出现不必要的偏移，导致调节时参数跳变、输出信号不稳定。轴端的扁位结构也要还原到位，这个扁位是用来和调节旋钮配合防转的，扁位的宽度、深度尺寸如果偏差过大，旋钮装上去之后会出现空程，转动旋钮的时候轴体不跟随转动，调节功能直接失效。

　　壳体侧面的三个引脚尺寸、引脚间距也要严格按照实际测量值建模，引脚的伸出长度要兼顾PCB焊接的吃锡量和壳体与PCB之间的安全距离，避免引脚过长和板上其他元器件出现干涉，或者引脚过短导致焊接强度不足，受外力拉扯时引脚从壳体内部脱出。碳刷组件的结构虽然在壳体内部，建模的时候也不能省略，碳刷和碳膜片的接触压力对应的结构位置要做合理还原，毕竟这部分直接决定电位器的调节寿命和输出线性度，要是建模时把碳刷的悬臂长度做的过长，实际生产出来的产品碳刷压力不足，使用一段时间后就会出现接触不良，调节时出现杂音、信号断连的问题；如果悬臂过短，碳刷压力过大，会加速碳膜片的磨损，大幅缩短产品的使用寿命。尾部的安装定位凸台是用来和设备内部的加强筋配合限位的，建模时要注意凸台的高度和位置，避免装配时凸台和壳体内的其他结构出现干涉，导致电位器无法安装到位。轴体上的螺纹段是用来装锁紧螺母的，当需要把电位器固定在设备面板上时，这个螺纹段要穿过面板的安装孔，用螺母锁紧固定，所以螺纹的公称直径、螺距都要和常用的微型电位器安装螺母匹配，螺纹段的长度也要对应不同厚度的面板预留足够的调节余量，不然面板稍厚一点螺母就无法锁紧，面板过薄的话锁紧后轴体晃动量过大。

　　整个结构的建模过程中，所有配合面都要按照小尺寸电子元器件的常规公差带留好装配余量，塑胶壳体的拔模角度也要做合理设置，毕竟这类电位器的壳体都是注塑成型的，没有拔模角度的话后续开模会出现脱模困难，壳体表面出现拉伤、顶白的缺陷。另外还要注意伸缩轴的复位弹簧的安装空间，弹簧的线径、外径、自由长度都要和轴内的安装腔匹配，弹簧的预压量要合适，保证轴体在不受外力时能完全收回，按下调节时能顺畅弹出，不会出现弹簧卡滞在腔体内导致轴体无法伸缩的问题。这类电位器在实际选型替换的时候，很多工程师容易忽略引脚尺寸和螺纹规格的细微差异，直接按照相近型号选型，结果装上去之后要么孔位对不上，要么轴体行程不匹配，导致调节范围不符合设计要求，所以建模时把这些差异化的尺寸细节还原到位，能给后续做设备维修替换、电路改版设计的工程师提供准确的参考，不用反复去测绘实物，减少选型和设计出错的概率。
