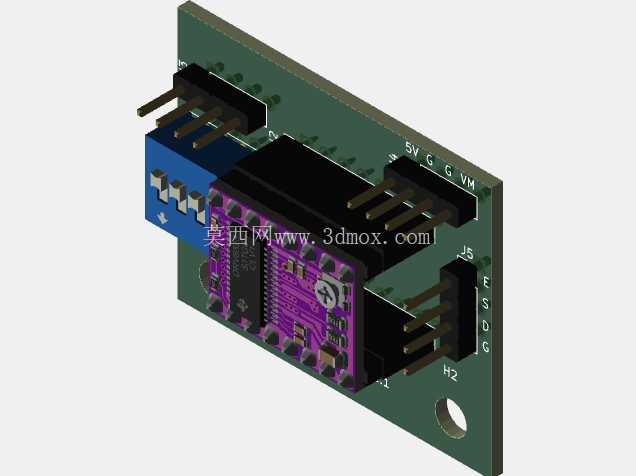

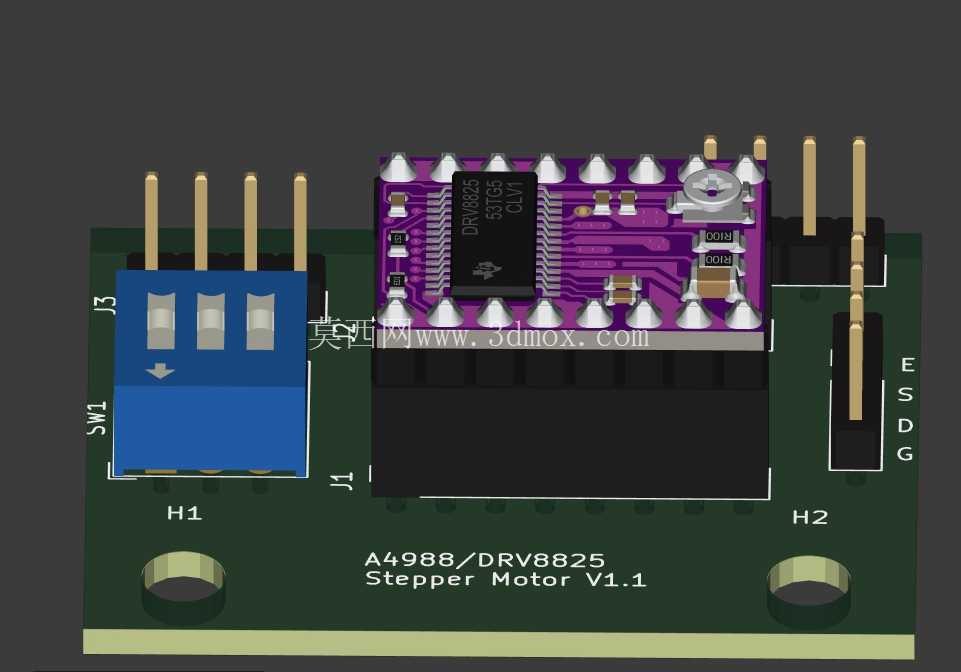

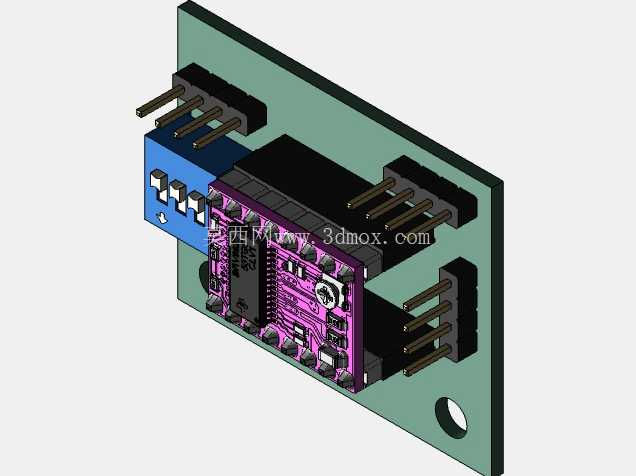

适配A4988与DRV8825的步进电机驱动转接板

项目分类:通讯工具类 发布时间:2026-02-28 ID:1146420
  • 适配A4988与DRV8825的步进电机驱动转接板
  • 适配A4988与DRV8825的步进电机驱动转接板
  • 适配A4988与DRV8825的步进电机驱动转接板

在小型自动化设备、桌面级数控装置、3D打印运动单元以及小型机器人关节驱动的场景中,步进电机的驱动适配一直是结构与电控设计衔接的高频痛点。很多现成的驱动模块虽然功能成熟,但引脚排布、安装孔位往往和设备内部的预留空间不匹配,要么需要额外飞线增加故障隐患,要么要重新设计整块控制板拉长开发周期,这款转接板的设计正是瞄准这类实际工程痛点,用最小的改动完成驱动模块的适配安装。

从实际使用场景来看,这类转接板多用于小尺寸设备的电控仓内部,很多桌面级设备的电控安装空间往往被电源模块、主控板、接线端子分割得十分零散,留给驱动模块的安装区域往往是不规则的边角空间,常规直插式的驱动模块要么引脚朝向不对导致接线弯折半径不足,要么没有固定孔位只能靠热熔胶或者扎带固定,设备运输或者长期运行震动后容易出现引脚松脱、接触不良的问题。这款转接板在设计时首先考虑了安装边界的适配,板载预留了标准的固定安装孔,孔位间距匹配通用的型材安装槽以及常见的电控板安装支柱尺寸,不需要额外加工转接支架就能直接固定在设备的安装平面上,安装后板体与安装面留有足够的散热间隙,避免驱动芯片工作时的热量直接传导到安装底板上影响周边元件。

功能特性上,这款转接板针对A4988和DRV8825两款最常用的步进电机驱动芯片做了引脚兼容设计,不需要更换板体就能直接适配两种驱动模块,板上的排针引脚做了方向优化,将电机接线端、电源输入端、信号控制端做了分区排布,接线时不会出现不同功能线束交叉干扰的问题,电源输入回路预留了足够的覆铜宽度,能承载驱动模块工作时的峰值电流,避免大电流工况下板载线路出现压降过大或者过热的问题。板上还预留了细分设置的拨码开关安装位,不需要额外外接跳线就能直接设置驱动细分参数,调试时不用反复拆接线束就能调整电机运行精度,对于需要反复调试运动参数的原型设备来说,能节省不少现场调试的时间。

设计思路上,这款板卡没有做多余的功能叠加,完全围绕“最小改动适配现有驱动模块”的核心需求展开,板体轮廓做了切角处理,避开安装区域周边的凸起元件,比如很多设备电控仓里的电容、接线端子凸起高度较高,常规矩形板安装时容易和这些元件发生干涉,切角设计能在有限的空间里最大化利用安装区域,不需要额外抬高板体增加整体安装高度。排针的高度选型也做了匹配,选用的排针长度刚好能让驱动模块插装后顶部和周边元件的高度差保持在安全范围内,不会出现驱动模块和上层盖板或者其他板卡挤压的问题,同时插装后的引脚焊接强度足够,长期震动工况下不会出现开焊问题。

从安装边界来看,板体整体厚度控制在常规PCB板的标准厚度范围内,安装孔的沉头设计适配标准的尼龙支撑柱和铜柱,安装后板体平面度误差控制在合理范围内,驱动模块插装后不会出现倾斜导致的引脚接触不良。板上的接口排布充分考虑了线束的弯曲半径,接线端预留的空间能让常规的杜邦线或者端子线顺利插装,不需要过度弯折线束就能完成接线,避免线束内部铜丝因为反复弯折出现断芯的问题。在实际选型使用时,设计人员只需要确认安装区域的平面尺寸、固定孔位间距以及周边元件的高度边界,就能直接选用这款转接板完成驱动模块的安装,不需要重新绘制驱动部分的PCB,能大幅缩短原型设备的开发周期,也能降低小批量设备生产时的电控加工成本,对于做小型运动设备开发的结构和电控工程师来说,这类成熟的转接模块能减少很多重复的设计工作,把更多精力放在核心功能的调试优化上。
