长行程直滑式双联电位器结构设计

在工业控制、音频调节、精密位移反馈类设备的结构选型中，直滑式电位器的行程匹配度、安装兼容性、滑动阻尼一致性，往往是决定设备操作手感与调节精度的核心细节。这款总长度128毫米的直滑电位器，有效滑动行程达到100毫米，采用双联同步调节结构，能够同时对两路独立电路的参数进行同步调整，在立体声音频设备的音量平衡调节、工业设备的双路参数同步整定、测试仪器的量程线性调节场景中，都能适配对应的功能需求。

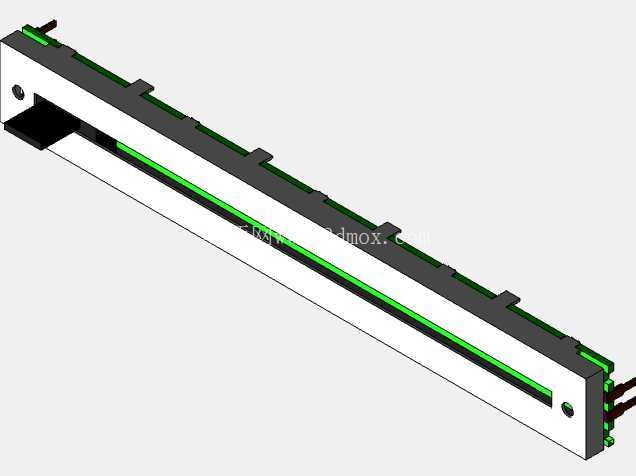

从结构设计逻辑来看，这款电位器采用长条式一体化基座设计，主体基座采用绝缘耐磨材质成型，内部集成两条平行的碳膜电阻轨，滑动刷架通过两侧的导向卡槽嵌装在基座滑槽内，滑动过程中刷片与电阻轨保持恒定接触压力，避免滑动过程中出现接触不良、参数跳变的问题。基座两端设置有限位挡块，能够精准限制滑动刷架的行程边界，确保100毫米有效行程内的电阻值变化线性度符合设计要求，不会出现超程滑动导致的刷片变形、电阻轨磨损问题。基座侧面预留的安装定位孔，能够适配M2规格的紧固螺丝，安装时可以直接通过螺丝将电位器固定在设备面板或者内部安装支架上，不需要额外设计定制化的固定压片，降低整机结构的设计复杂度。

从安装边界维度考量，这款电位器的主体截面尺寸控制紧凑，安装时仅需要在面板上开出对应长度的滑动槽位，将电位器主体从面板内侧贴合固定，滑动拨块从槽位伸出到面板外侧，即可完成外露操作部分的装配。拨块的凸起高度经过优化，既能够保证操作人员手指拨动时的受力舒适度，又不会因为凸起过高导致设备运输、安装过程中出现误碰移位的问题。电位器尾部的引出引脚采用直插式设计，引脚间距符合通用电子元器件的焊盘间距标准，既可以直接焊接在PCB板上完成电路连接，也可以通过接插件搭配导线进行引线连接，适配不同设备内部的布线需求。

在实际应用场景中，这类长行程直滑电位器相比短行程型号，拥有更宽的参数调节区间，相同角度或者位移的拨动操作对应的参数变化量更小，能够实现更精细的参数微调，比如在专业音频调音设备的推子通道中，100毫米的有效行程可以让音量调节的刻度分辨率达到更高水平，操作人员可以精准定位到需要的音量档位；在工业自动化设备的手动调节工位，长行程电位器可以配合刻度标识，实现对设备运行速度、输出功率等参数的线性整定，相比旋转电位器，直滑式的操作逻辑更符合直线式参数调节的直觉，操作人员可以通过拨块的位置直观判断当前参数所处的区间，不需要额外对照刻度盘进行读数。

从结构可靠性设计角度，这款电位器的电阻轨两侧设置有防尘挡边，滑动刷架与基座滑槽之间的配合间隙控制在合理范围，能够阻挡大部分日常使用环境中的浮尘进入电阻轨接触区域，减少灰尘堆积导致的接触电阻增大、调节卡顿问题。刷片采用弹性合金材料冲压成型，经过热处理后拥有稳定的弹性形变能力，长期反复滑动后仍然能够保持对电阻轨的恒定接触压力，延长电位器的使用寿命。基座两端的引脚部分做了加强固定设计，避免焊接或者拉扯导线时出现引脚松动、基座开裂的问题。在进行三维结构建模时，这款电位器的所有安装定位尺寸、滑动行程边界、外部轮廓都按照实物实际尺寸进行还原，设计人员在进行整机结构布局时，可以直接将模型导入装配环境中，提前预留好安装空间、操作空间，检查电位器与周边结构件是否存在干涉问题，不需要反复进行实物试装验证，缩短整机产品的开发周期。尤其是在定制化电子设备、小型测试仪器的结构设计中，这类标准电子元器件的精准三维模型，能够帮助设计人员快速完成面板布局、内部走线空间的规划，避免因为元器件尺寸偏差导致的后期结构改模问题。
