多触点卧式电池连接接插件结构设计

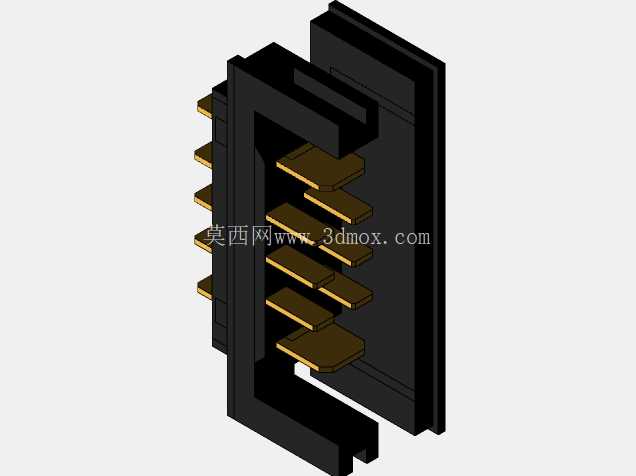

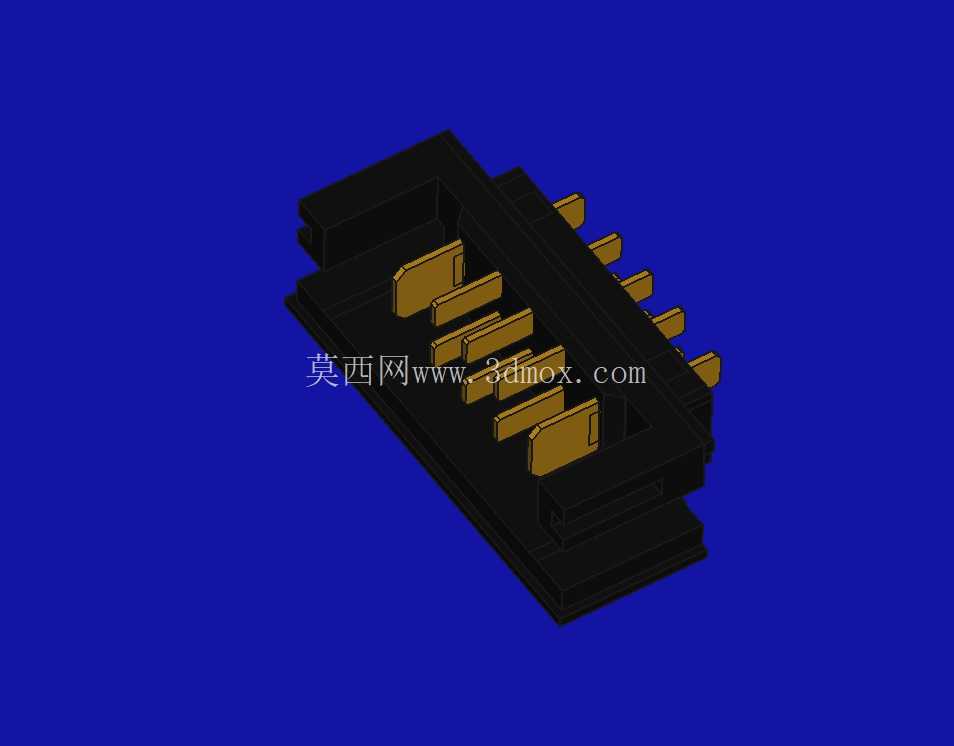

　　在便携储能、手持工业终端、小型电动工具这类需要频繁拆装电池包的设备里，电池连接器是承担电力传输与信号导通的核心接触部件，其接触可靠性直接决定设备供电稳定性，一旦出现接触虚接、端子退针、插拔卡滞等问题，轻则导致设备运行中断，重则引发接触点发热烧蚀，埋下安全隐患。这款卧式多触点电池连接器采用黑色绝缘基座搭配镀金接触端子的结构布局，绝缘基座选用耐温阻燃的工程塑料注塑成型，基座上设计有多层导向限位筋，在电池包推入安装的过程中，导向筋会先于接触端子完成对位校准，避免端子因对位偏差出现弯折、偏磨问题，同时基座两侧设置有卡扣安装位，可直接卡入设备壳体的预设卡槽内，不需要额外打胶或者螺丝固定，能大幅提升产线装配效率。

　　接触端子采用高弹性铜合金基材冲压成型，表面做镀金处理，降低接触电阻的同时提升抗腐蚀能力，每一个端子都设计有双向弹性接触臂，在电池插片插入时，两个接触臂会从两侧同步抱紧插片，保证在设备受到振动、冲击的工况下，接触压力始终维持在合理区间，不会出现瞬断问题；端子与绝缘基座的配合采用倒刺卡紧结构，端子压入基座预设的安装槽后，倒刺会嵌入基座内壁的限位槽内，可承受超过50N的轴向拉力，避免插拔过程中端子被推出基座导致失效。

　　从安装边界来看，这款连接器采用卧式贴装布局，整体高度较低，适配内部空间紧凑的电池仓设计，端子排布采用两列错位布局，相邻端子之间设置有绝缘隔离筋，避免端子间距过小引发的爬电风险，不同引脚可分别承担大电流功率传输与电池温度检测、电量通讯的信号传输功能，不需要额外单独设置信号接插件，能有效压缩电池仓的整体占用空间。在实际选型应用过程中，这类连接器需要匹配对应厚度的电池插片，插拔行程控制在合理区间，既保证接触到位，又不会因为插入过深导致端子产生塑性变形；绝缘基座的外形棱角都做了圆角过渡处理，避免装配过程中划伤操作人员或者电池包的绝缘层，基座底部设计有定位凸台，与设备壳体上的定位孔配合后，可将连接器的安装位置误差控制在0.1mm以内，保证电池包每次插拔都能精准对位。

　　针对长期反复插拔的使用场景，端子的接触部位做了圆弧过渡处理，减少插拔过程中的切削磨损，正常工况下可承受超过500次插拔循环，接触电阻上升幅度不超过初始值的30%，能覆盖多数消费类电子、小型工业设备的全生命周期使用需求。不同于立式连接器的安装方式，这款卧式结构的出线方向平行于安装面，电池包从侧面推入即可完成连接，不需要在电池仓上方预留插拔操作空间，对于厚度方向尺寸受限的便携设备来说，这种布局能进一步压缩设备整体厚度，提升结构设计的灵活性。在建模过程中，需要重点关注端子弹性臂的形变行程设计，既要保证足够的接触压力，又要让插拔力控制在用户可轻松操作的范围内，避免出现电池插拔过紧难以拆卸，或者过松容易松脱的问题；同时绝缘基座的壁厚设计要兼顾结构强度与注塑成型工艺性，壁厚保持均匀，避免出现注塑缩痕、变形等问题，影响最终的装配精度。
