奔驰驻车制动弹簧拆装专用适配工具

在乘用车辆底盘制动系统的维保作业场景中，鼓式驻车制动器的回位弹簧拆装一直是一线维保人员的操作痛点，这类弹簧安装位置处于制动鼓内侧的狭窄腔体内，装配时需要施加稳定的轴向压力同时对准弹簧挂钩的安装卡槽，常规的一字螺丝刀、鲤鱼钳等通用工具在操作时极易出现弹簧滑脱的问题，轻则划伤制动鼓内壁的摩擦面，重则导致弹簧弹出造成人员磕碰损伤，针对梅赛德斯-奔驰W112、W209等底盘车型的驻车制动结构，原厂配套的Hazet 2730专用工具能够精准匹配弹簧的安装尺寸，大幅降低维保操作的难度。

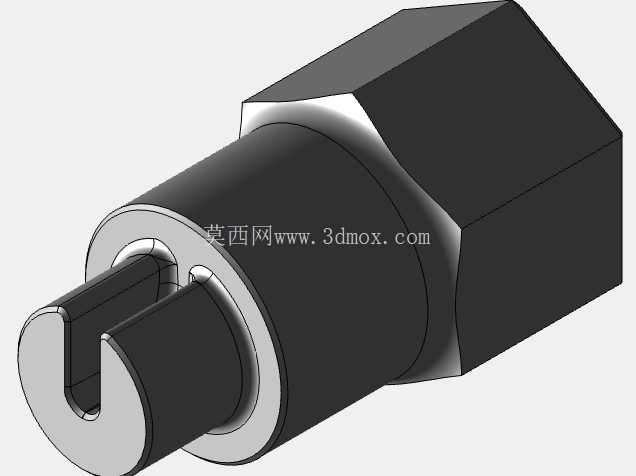

从实际功能特性来看，这款工具的核心作用是在驻车制动弹簧装配与拆卸过程中，为弹簧提供稳定的导向与压力传导路径，工具的工作端设计有与弹簧端部挂钩完全契合的卡槽结构，操作时能够将弹簧的螺旋段完全套在工具的导向杆上，避免施压过程中弹簧出现径向偏移，工具的驱动端适配13mm规格的T型手柄套筒，维保人员可以通过套筒施加均匀的轴向推力，将弹簧压缩至指定安装长度后，轻松将弹簧端部的挂钩卡入制动蹄片的固定销孔内，整个操作过程不需要额外的扶持动作，单人即可在30秒内完成单根弹簧的装配，相比通用工具作业效率提升60%以上，同时完全避免弹簧滑脱的安全隐患。

在设计思路的落地层面，这款工具的结构完全围绕目标车型的驻车制动安装边界展开，导向杆的直径经过精准测算，刚好能够穿过弹簧的中孔，同时与制动底板上的弹簧安装孔保持0.2mm的同轴间隙，避免工具插入时与制动底板发生卡滞；工具端部的卡槽深度与弹簧挂钩的钢丝直径完全匹配，施压过程中挂钩不会从卡槽内脱出；工具的整体长度控制在120mm，刚好能够适配制动鼓内侧的操作空间，不会因为长度过长与制动分泵、调整机构等周边部件发生干涉。如果采用增材制造方式自制该工具，选用PETG材料100%填充率打印即可满足单次或多次维保作业的强度需求，能够承受弹簧压缩过程中产生的径向力与轴向压力，不会出现断裂问题；若需要用于高频次的维保作业场景，选用PA6材料打印并增加手柄防滑结构，工具的使用寿命可以达到数千次作业循环，完全满足商用维保门店的使用需求。

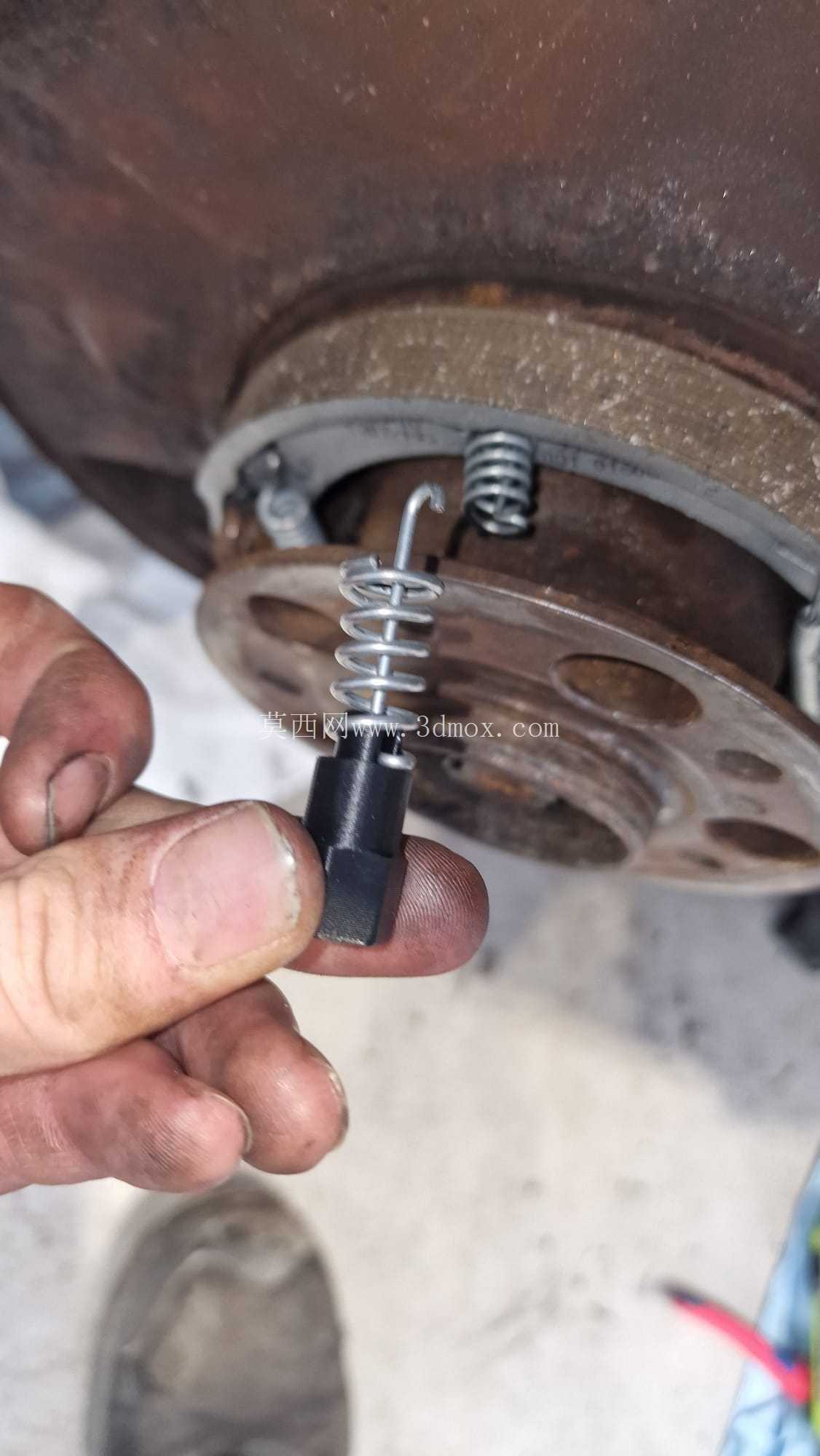

从安装边界的适配性来看，这款工具不需要对车辆的制动结构做任何改动，操作时只需要将制动鼓调整至完全松开的状态，将工具端部对准弹簧端部与固定销的位置，施加轴向压力即可完成拆装，工具的外径控制在18mm，能够顺利穿过制动鼓上的观察孔完成操作，不需要完全拆卸制动蹄片总成，进一步缩减了维保作业的工序。在实际作业过程中，需要注意工具与弹簧的同轴度，避免偏载导致工具端部出现应力集中，尤其是采用3D打印自制的工具，偏载过大可能会导致端部卡槽出现开裂，操作时保持施压方向与弹簧轴线平行，即可保证作业过程的稳定性。

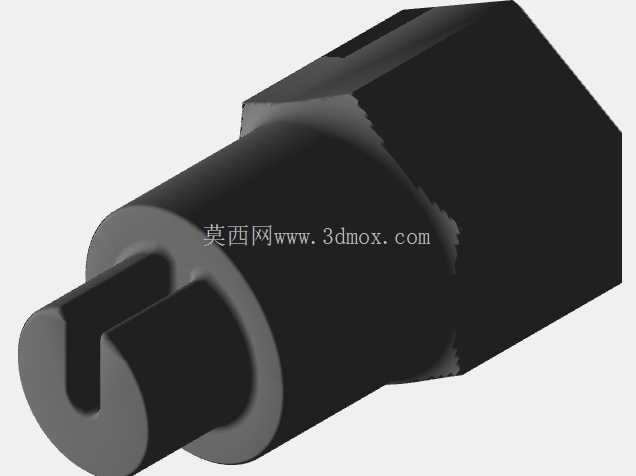

这类专用工具的核心价值在于解决特定车型维保作业中的操作痛点，不同于通用工具的泛用性设计，它的每一处尺寸都完全匹配目标部件的安装空间与结构特征，对于汽车维保行业的从业者来说，这类适配特定车型的专用工具能够大幅降低作业难度，减少维保过程中对车辆部件的意外损伤，同时提升作业的标准化程度，避免因为操作不规范导致的驻车制动装配不到位、制动失效等安全隐患。在三维建模过程中，需要精准复刻原厂工具的各段尺寸，尤其是导向杆的直径、卡槽的深度与角度、驱动端的套筒配合尺寸，任何一处尺寸偏差都可能导致工具无法正常使用，建模时需要参考实际车辆的弹簧尺寸、安装空间数据做反复校验，确保打印或加工出的工具能够直接投入实际作业使用。
