二氧化碳动力木质竞速小车结构设计

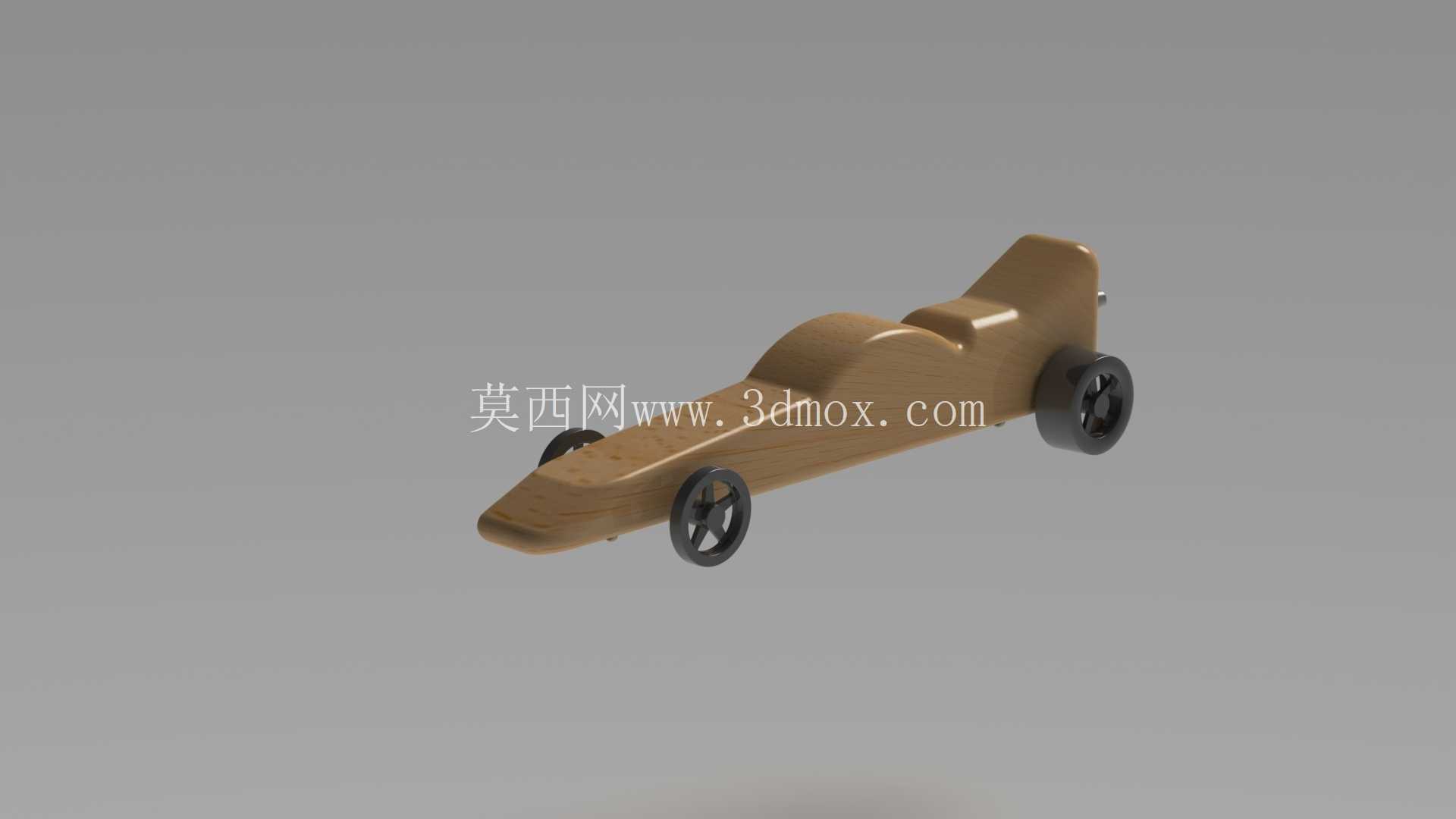

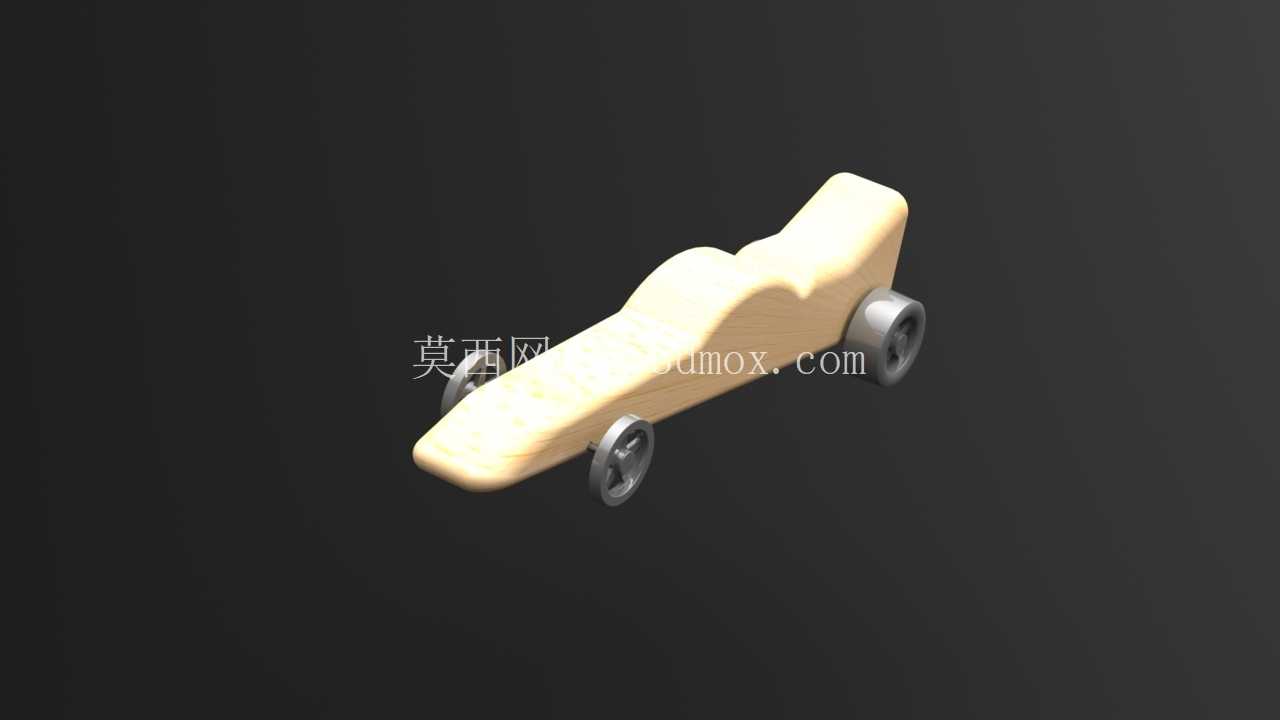

　　这款二氧化碳动力小车的结构设计，最初是面向青少年科技竞赛、机械原理科教场景开发的实操载体，日常也会出现在中小学通用技术课堂、高校工程训练中心的基础结构实训环节，用来帮助学习者直观理解反冲动力、摩擦阻力、质心配重在移动载具上的实际作用逻辑，区别于普通的玩具车模，它的所有结构参数都围绕竞速场景的性能需求做了针对性优化，没有多余的装饰性结构。从整体设计思路来看，车体主体采用一体化木质切削成型的方案，没有做拼接式的车架结构，一方面是减少装配环节带来的累积误差，避免车体出现左右不对称带来的行驶跑偏问题，另一方面木质材料的密度均匀、易加工，在做外形修型的时候可以快速调整曲面弧度，匹配空气阻力优化的需求。

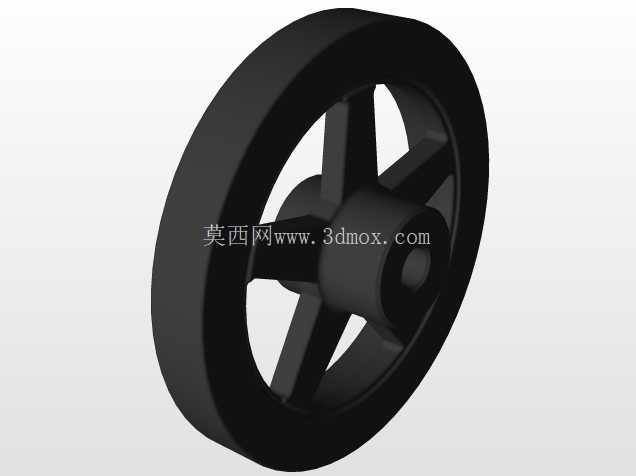

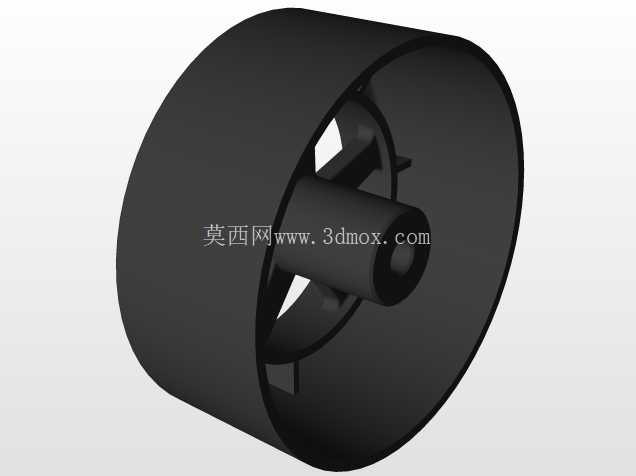

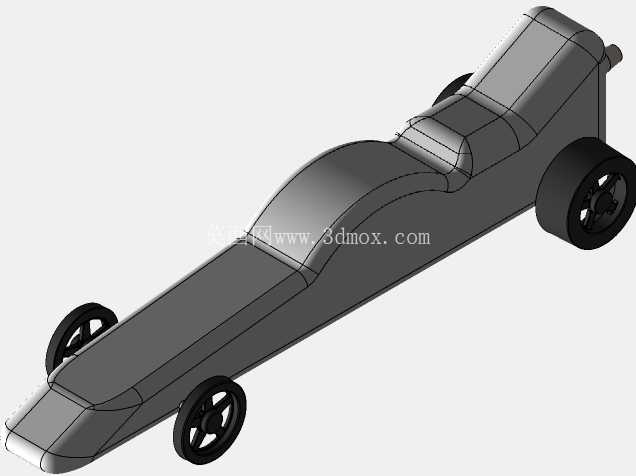

　　车体的上表面做了连续的流线型曲面过渡，从车头位置的收窄楔形，到中部的乘员舱位置隆起，再到车尾的平滑收边，整个曲面没有突兀的直角转折，在高速行驶时可以减少气流在车体表面形成的湍流，降低空气阻力对行驶速度的损耗。轮组部分采用了金属材质的小直径轮毂，轮毂和轮轴之间预留了标准的转动间隙，没有额外加装轴承结构，是因为这类二氧化碳动力小车的行驶距离通常在几十米范围内，行驶时长不超过两秒，简单的轴孔配合已经可以满足转动需求，反而过多的精密零件会增加车体自重，抵消反冲动力带来的加速度。轮轴的安装位置做了同轴度校验，前后轮轴的轴线保持平行，同时和车体的纵向中心线垂直，避免车轮出现外倾或者前束偏差导致的行驶阻力增大。

　　车体的动力安装位设置在车尾的中心位置，是一个标准的圆柱形空腔，用来容纳二氧化碳储气钢瓶，空腔的轴线和车体的纵向中心线完全重合，保证钢瓶喷射气流的时候，反作用力的方向和车辆行驶方向完全一致，不会出现侧向分力导致车辆跑偏。空腔的深度经过反复测算，既可以保证钢瓶安装后不会在行驶过程中脱落，又不会因为空腔过深穿透车体前部，破坏车头的流线型结构。质心位置的调整是这类小车设计的核心要点，在建模阶段就通过密度赋值反复调整车体的重量分布，将整车质心控制在前后轮轴的中点偏前位置，既可以避免加速过程中车头抬起导致的前轮抓地力不足，又不会因为质心过于靠前增加前轮的转动摩擦阻力。车体的底部做了完全的平面处理，没有突出的安装凸台或者加强筋，一方面是降低车体和地面之间的气流扰动，另一方面可以保证整车的离地间隙控制在合理范围，避免行驶过程中车体底部和赛道表面发生剐蹭。轮组的突出高度也做了严格限制，车轮的最外侧不会超出车体的最大宽度，避免两车并行竞速的时候发生轮组碰撞。在实际的教学应用场景中，这个模型的结构可以很方便地做参数化调整，学习者可以通过修改车体曲面弧度、轮径大小、质心位置、钢瓶安装角度等参数，对比不同结构下的行驶性能差异，直观理解结构设计和动力性能之间的对应关系。

　　整个模型的结构没有复杂的曲面特征，所有的安装边界都做了明确的尺寸标注，不管是采用数控铣削加工木质车体，还是采用3D打印制作验证样件，都可以直接提取模型的尺寸参数进行生产，不需要额外做结构补全。和常见的拼装类车模不同，这款小车的所有结构都服务于竞速性能，没有设置多余的装饰件，甚至连车体表面的安装孔位都做了隐藏处理，尽可能减少表面的凸起带来的空气阻力。在轮轴和车体的连接位置，没有采用额外的紧固件固定，而是通过过盈配合的方式将轮轴嵌入车体的预设安装孔内，既减少了零件数量，又可以保证轮轴的安装强度，避免高速行驶过程中轮轴松脱。车头位置的楔形角度经过多次迭代调整，角度过大会增加车头的迎风面积，角度过小则会导致车头强度不足，在发生碰撞的时候容易出现开裂，最终确定的角度可以在保证低风阻的同时，预留足够的结构强度，应对竞速过程中可能出现的终点碰撞。
