GL850G芯片四路USB集线器PCB结构设计

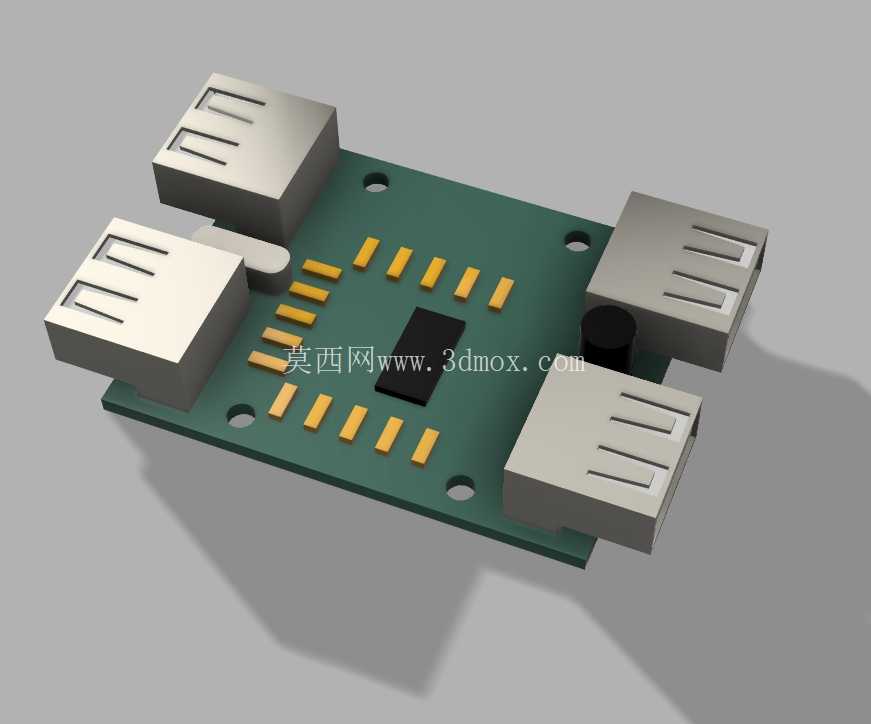

　　在桌面外设扩展、嵌入式设备外接调试、小型工控终端接口拓展这类场景里，USB集线器是解决主机接口数量不足的核心转接部件，这款基于GL850G控制芯片设计的四路USB扩展模块，从结构层面还原了量产级USB HUB的PCB布局与接口装配逻辑，能为同类产品的结构设计、三维装配验证提供直观的参考依据。从实际使用需求出发，这类USB扩展模块首先要满足多设备同时接入的结构稳定性，四个USB-A型母座采用对称式布局分布在PCB板的三个侧边，其中两个接口排布在板卡短边一侧，剩余两个分别布置在长边的两端位置，这种布局方式能避免相邻接口插入大体积USB设备时出现空间干涉，比如插入U盘、无线接收器这类外壳尺寸偏大的外设时，相邻接口之间预留的足够间隙能保证设备顺利插拔，不会出现卡位、挤压相邻接头的问题。

　　PCB板本身采用标准FR-4板材厚度设计，板上预留的四个安装孔分布在板卡四角位置，孔径匹配常用的M2铜柱安装规格，既可以通过铜柱固定在3D打印的外壳内部做成成品扩展坞，也可以直接通过螺丝固定在嵌入式设备的内部机架上，安装边界清晰，不需要额外做板型裁切就能适配多数小型设备的内部安装空间。核心控制芯片GL850G布置在PCB板的中心位置，周边的贴片阻容元件按照信号流向规则排布，既缩短了高频信号的走线长度，也从结构上避开了接口插拔时的受力传导路径，避免长期插拔接口导致板上元件出现虚焊脱落的问题。

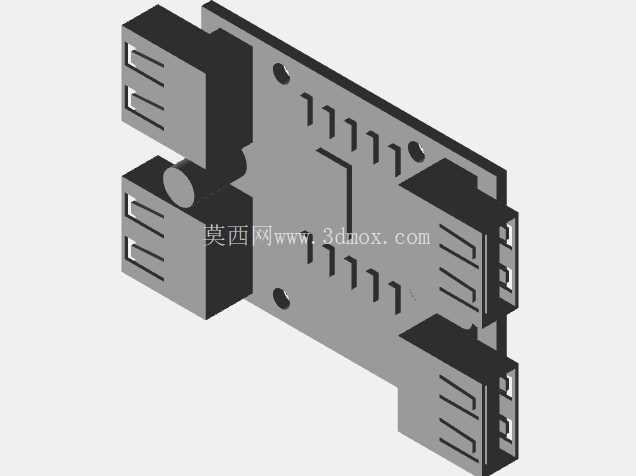

　　板上的电源滤波电容布置在芯片供电引脚的就近位置，从三维结构上看，元件高度统一控制在贴片元件的常规厚度范围内，不会和上层外壳或者周边安装部件产生空间冲突。USB接口的金属外壳部分做了接地处理的结构预留，接口的插脚穿过PCB板后通过波峰焊固定，金属外壳的高度和板边齐平，装配外壳时接口能精准对准外壳上的开孔，不会出现接口偏移、插头插不到位的问题。在做三维结构验证的时候，这个模型能清晰呈现每个元件的装配高度和位置关系，比如板上预留的电源指示灯位置，高度刚好能透过外壳上的导光柱透出光线，不会出现灯位被遮挡或者导光柱过长顶到板件的问题。

　　对于DIY用户来说，参考这个结构可以直接调整板型尺寸适配不同的外壳造型，比如做成超薄款的便携扩展坞，只需要调整板边的轮廓尺寸，保留核心的元件布局和接口位置，就能快速完成结构改版，不需要重新规划整体的元件排布。在嵌入式设备集成场景下，这个模块的结构尺寸足够紧凑，不需要占用过多的设备内部空间，四个扩展接口可以分别连接鼠标、键盘、调试U盘、无线通信模块这类外设，满足工控场景下的多外设接入需求，板上的供电线路走线宽度按照USB2.0的供电标准做了结构预留，能承载多设备同时工作时的电流负载，从结构层面避免了线路过流导致的板件发热问题。不同于公模的USB集线器结构，这个设计的元件排布更注重装配和使用的实用性，没有为了缩小体积过度压缩元件间距，给后期的手工焊接、维修更换元件预留了足够的操作空间，每个接口的焊接点都留出了烙铁操作的间隙，即使是手工打样焊接也能顺利完成，不会出现相邻焊点连锡的问题。板边的走线都做了离边距离的预留，避免板件裁切或者安装时损伤线路，四个安装孔周围都做了禁布区设计，螺丝固定时不会压到板上的线路或者元件，保证安装后的电气稳定性。从三维建模的角度看，这个模型完整还原了每个元件的实际外形尺寸，包括USB接口的金属弹片位置、芯片的引脚间距、贴片元件的厚度公差，导入装配环境后可以直接做干涉检查，验证外壳、安装部件和板卡之间的配合间隙，不需要再单独测量每个元件的尺寸参数，能大幅缩短同类产品的结构设计周期。在做产品外壳设计的时候，可以直接参考这个板卡的尺寸做内部筋位的设计，筋位的高度刚好顶住PCB板的非元件区域，固定后板卡不会出现晃动，接口和外壳开孔的同轴度也能得到保证，长期插拔使用不会出现接口松动的问题。
