树莓派专用供电转接PCB板结构设计

　　在嵌入式开发与小型智能硬件搭建场景中，树莓派作为通用计算核心，其供电稳定性直接决定整套系统的运行可靠性，不少项目现场因为供电转接设计不合理，出现接触不良、电压压降过大、接口松动脱落的问题，轻则导致外设工作异常，重则引发系统意外重启、存储数据损坏，这款供电转接板正是针对这类实际工程痛点完成的结构设计。从实际使用场景来看，这块板既可以适配桌面开发场景下的固定供电需求，也能满足嵌入式集成项目里的紧凑安装要求，不管是放在3D打印的设备外壳内部，还是直接叠装在树莓派主板上方做层叠式安装，都能预留足够的安全间隙，不会和周边的散热片、排针、外接模块产生结构干涉。

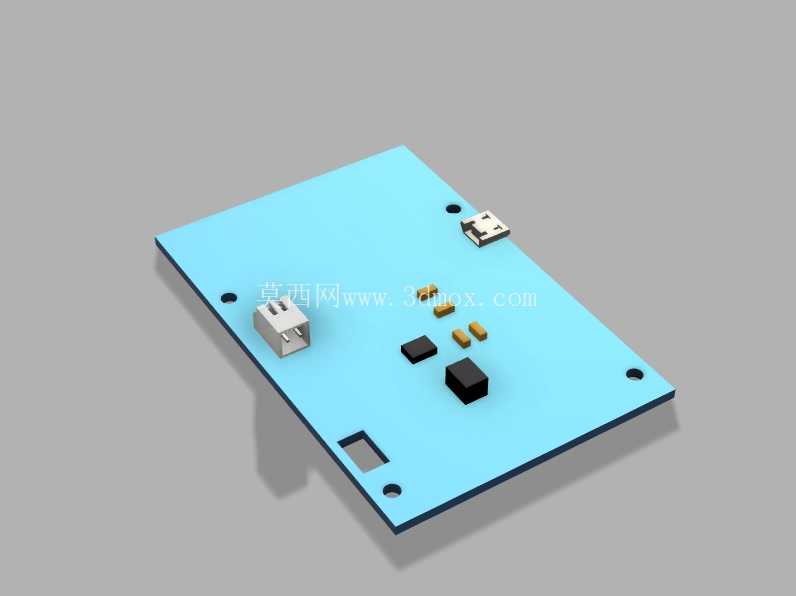

　　设计过程中首先确定了安装孔位的匹配逻辑，四个边角的固定孔完全对齐树莓派主板的标准安装孔距，不需要额外做转接支架就能直接用铜柱完成固定，孔位周边做了露铜环处理，既可以做接地连接提升抗干扰能力，也能避免安装时螺丝刮伤PCB表层阻焊。接口布局上，输入端选用通用性更强的Micro USB接口，位置放在板边靠近角落的区域，插线后不会遮挡主板上的其他外接接口，输出端搭配卧式接线端子，方便用户直接引出导线给外接传感器、散热风扇等外设供电，不需要额外从树莓派排针飞线，减少接线杂乱带来的短路风险。

　　板上的元器件排布严格遵循电源类PCB的布线逻辑，滤波电容就近布置在输入输出接口旁，尽可能缩短供电路径的走线长度，降低线路阻抗带来的压降，功率器件预留了足够的铺铜面积做散热，长时间带载工作也不会出现局部过热的问题。板上还预留了一个方形开槽，对应树莓派主板上的状态指示灯位置，安装后不会遮挡灯光显示，方便用户直观判断设备供电状态。外形尺寸上，整块板的长宽略小于树莓派主板本体，边缘做了圆角处理，避免安装时划伤操作人员或者周边线材，板厚选用常规1.6mm的FR4基材，兼顾结构强度与安装兼容性，所有元器件的高度都控制在6mm以内，层叠安装时和树莓派主板之间只需要用5mm高的铜柱隔离，就能保证元器件不会和主板上的元件触碰，预留的安全间隙也能满足空气绝缘要求。

　　从功能特性来看，这块板除了完成基础的电源转接功能，还在板上预留了扩展焊盘，有二次开发需求的用户可以自行加装保护电路、电压检测模块，不需要重新画板打样，适配不同项目的定制化需求。实际安装测试中，不管是垂直安装在设备侧壁，还是水平叠装在主板上方，接口的插拔力都能满足日常使用要求，不会因为设备搬运、线材拉扯出现接口松脱的问题，接线端子的锁紧力度也能适配22AWG到26AWG的常用导线，压接后导线拉脱力符合电子设备的接线可靠性要求。在做结构校核的时候，特意核对了所有元器件的投影边界，确保板上最高的元件也不会超出板边轮廓，装入定制外壳时不会和壳体内壁产生挤压，PCB边缘到安装孔的距离也满足常规螺丝安装的扳手空间要求，不需要特殊工具就能完成装配。对于做树莓派相关项目开发的结构工程师来说，这块供电板的模型可以直接导入装配体中做干涉检查，提前确认外壳、支架、其他扩展模块的安装位置，避免打样后出现结构冲突，减少项目迭代的时间成本。
