直插式轻触开关电子元件结构设计

　　这类轻触开关是消费电子、工业控制板卡上用量极大的基础输入元件，日常接触的家电控制面板、工控设备操作按键、数码产品功能触发键里都能见到它的身影，别看结构小巧，在电路通断控制环节的可靠性直接影响整套设备的操作体验。做结构设计的时候最先要卡的就是安装边界，常规直插款的引脚间距要匹配PCB板上的标准孔位，插装后引脚伸出板面的长度要控制在波峰焊工艺允许的范围内，避免焊锡溢出连锡或者引脚过短吃锡不足导致虚焊。开关本体的基座采用耐高温工程塑料注塑成型，要能过回流焊或者波峰焊的高温工况，不会出现基座变形、内部金属弹片移位的问题。

　　顶部的按键帽有不同的高度规格，适配不同厚度的设备面板，设计的时候要预留按键的行程余量，避免面板装配后按键被顶住出现常通，或者间隙过大按键松垮的问题。内部的金属弹片是核心功能部件，采用弹性不锈钢材质冲压成型，表面做镀银处理降低接触电阻，按压的时候弹片变形接触底部的静触点实现电路导通，松开后弹片依靠自身弹性复位断开电路，弹片的行程和触发力度要经过反复调校，既要保证按压有清晰的反馈手感，又要控制按压力度在用户舒适的区间，不会出现按不动或者误触发的情况。

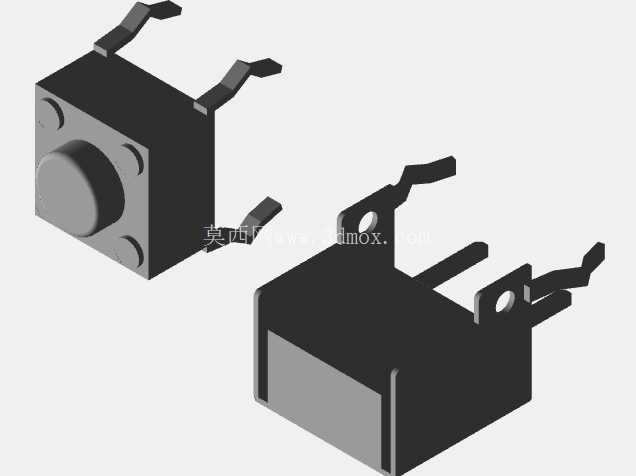

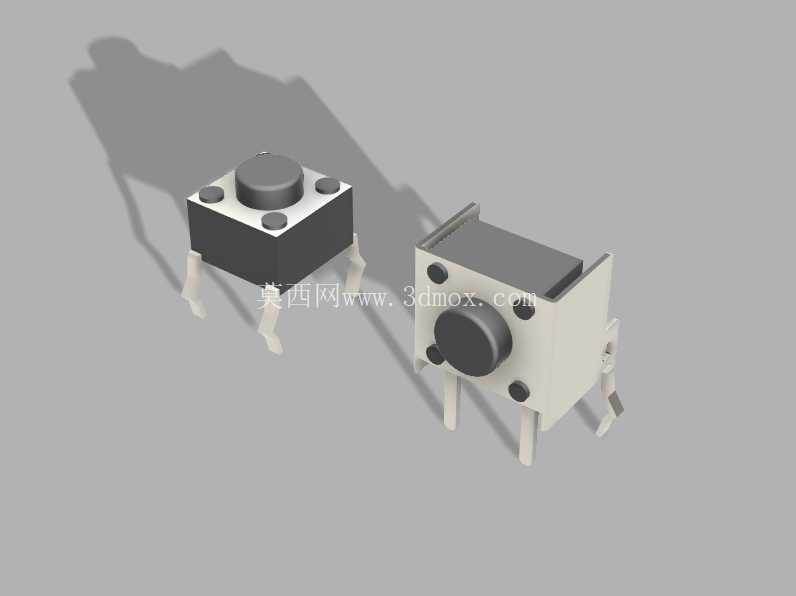

　　侧边带固定支架的款式是为了提升焊接后的结构强度，在按键频繁受按压冲击力的场景下，避免引脚长期受力出现焊盘脱落的问题，支架上的定位柱可以卡在PCB对应的定位孔里，装配的时候能快速定位，提升SMT或者插件工序的生产效率。设计三维模型的时候，要把按键的活动行程做进装配体里，模拟按压状态下的部件运动，检查有没有结构干涉，比如按键下压的时候会不会蹭到基座内壁，弹片变形的极限位置会不会碰到周边的电子元件。引脚的折弯角度要严格按照PCB的安装高度来定，插装后本体底部和PCB板面的间隙要控制在合理范围，既不能贴太近影响焊锡浸润，也不能间隙过大导致本体歪斜。

　　不同使用场景对开关的防护等级有不同要求，普通消费电子用的款式不需要做密封处理，而用在厨卫家电或者户外设备上的款式，基座和按键的配合位置要做硅胶密封结构，避免水汽、灰尘进入内部导致触点氧化接触不良。这类开关的额定电流通常不大，主要用在信号回路的通断控制，不能直接用在动力回路里，选型的时候要匹配电路的电压电流参数，避免过载导致触点烧蚀粘连。做整机结构设计的时候，按键和面板的配合间隙要均匀，周边不能有尖锐的筋位顶住按键侧面，否则会出现按键卡滞无法复位的问题，很多消费电子的按键故障都是因为装配公差累积导致的干涉，在三维建模阶段就要做公差分析，把各个零件的公差累积算进去，预留足够的安全间隙。开关的触发行程通常在零点几毫米的级别，模型里要准确还原弹片的触发点位置，方便结构工程师做面板按键的凸点高度设计，保证用户按下面板按键的时候能准确触发开关，同时不会过压损坏内部弹片。
