多层板结构透明展示塑料注射模具

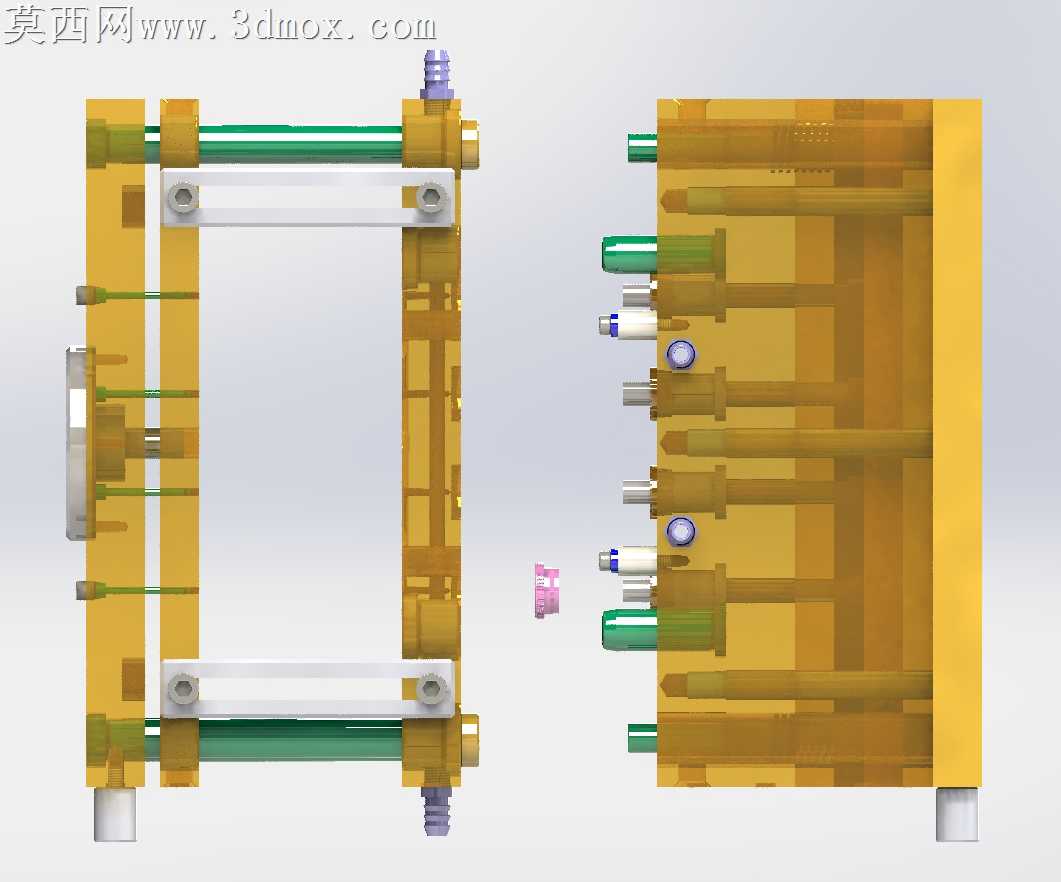

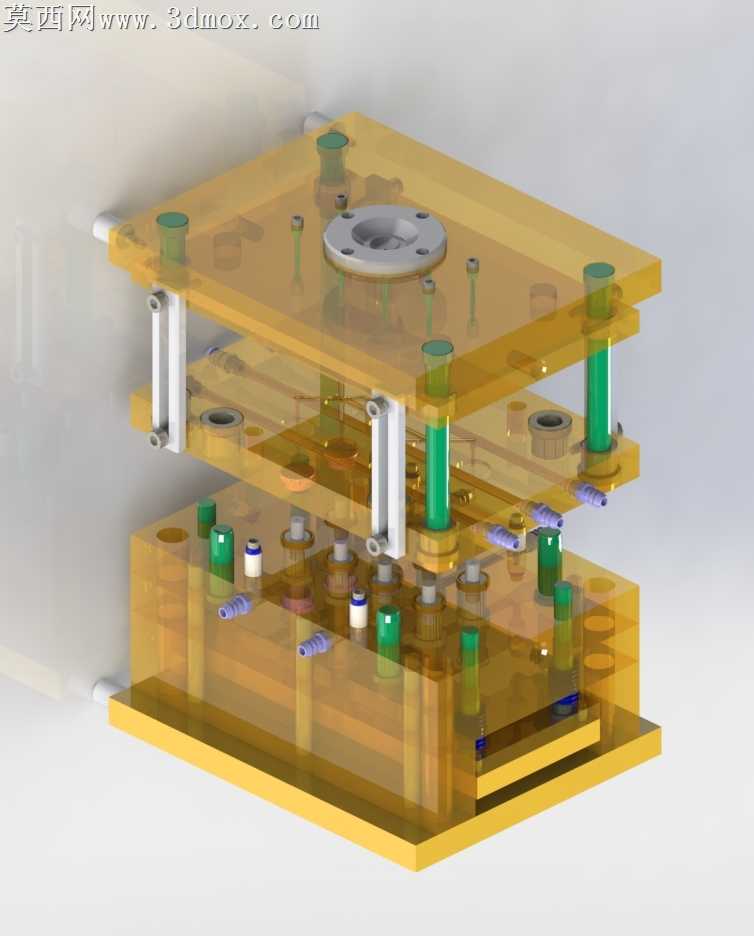

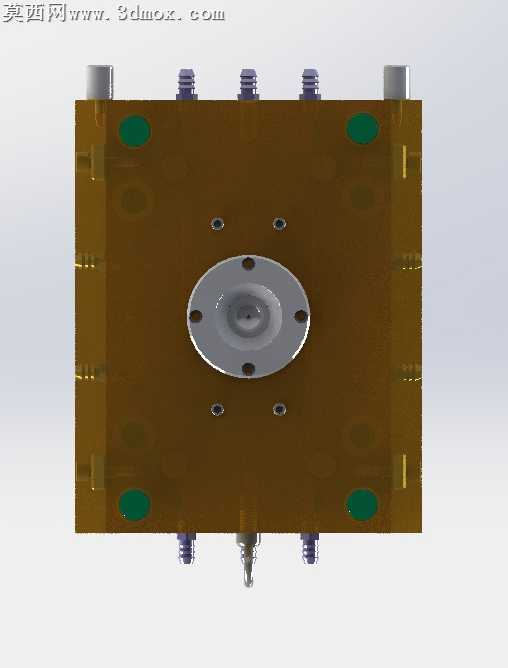

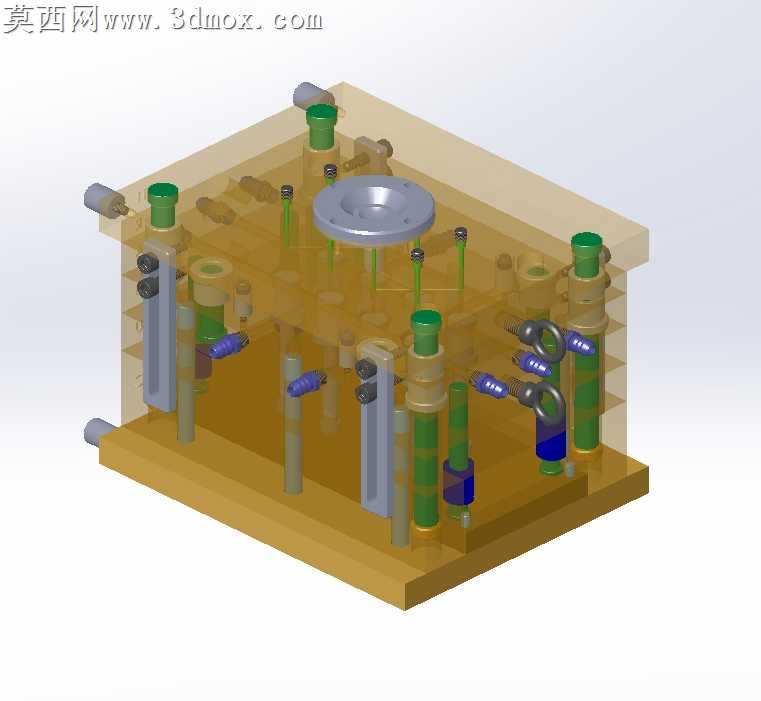

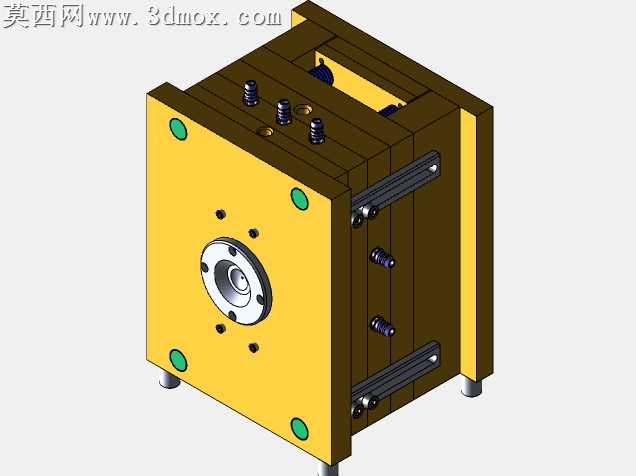

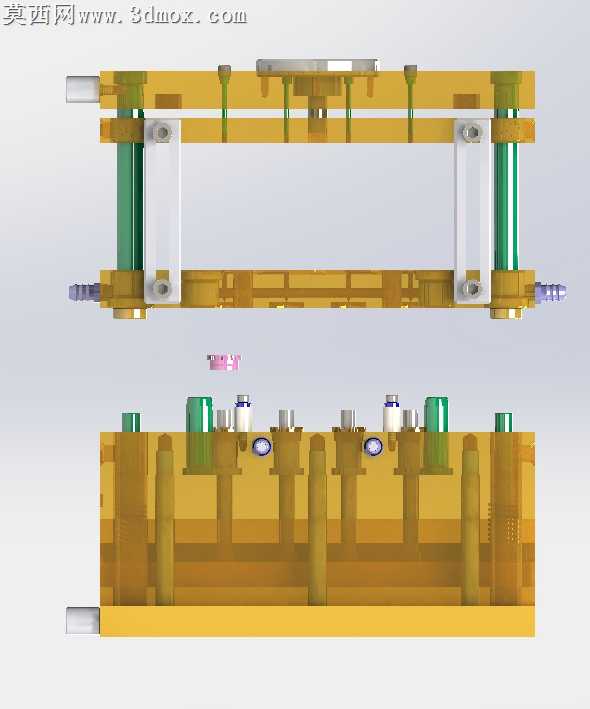

本作品为塑料注射成型模具的三维结构展示模型，建模阶段采用参数化特征建模方式完成全零件构建，对模架部分的定模座板、定模板、动模板、动模座板等板件均按照标准模架尺寸比例搭建，保证各板件的安装孔位、导柱导套配合孔、紧固螺钉过孔的位置精度与同轴度要求。渲染阶段采用半透明亚克力材质对模架板件进行材质赋予，通过调整材质的透明度、折射度与漫反射参数，在不遮挡内部结构的前提下清晰区分各层板件的边界，对导柱、导套、复位杆、顶杆等金属零部件赋予抛光钢材材质，通过金属高光与环境反射效果突出金属件的加工质感，对冷却水路接口、紧固螺钉等标准件做细节纹理处理，还原真实模具零件的表面特征。结构设计上完整还原了两板模的典型结构，包含从浇注口定位圈、主流道衬套开始的浇注系统，沿导柱导向方向完成开模合模动作的模架导向系统，分布在动模侧的顶杆顶出机构，以及排布在模板内部的冷却水路结构，同时对各板件之间的定位销、连接螺钉做了完整的装配还原，保证整体装配关系符合实际注塑模具的装配逻辑。设计思路上采用爆炸分层的展示视角，将模具沿开模方向做分层错位展示，无需隐藏零件即可直观呈现模具从定模到动模的各层结构布局，同时标注了与3DQuickmold工具的适配性，可直接对接模具设计辅助工具完成后续的模流分析、结构校验工作，整体模型的结构完整性高，各运动部件的配合间隙符合实际模具的设计公差要求，既可以作为注塑模具结构教学的演示素材，也可以作为同类型模具设计的参考蓝本，帮助设计人员快速理解多层板注塑模具的结构组成与装配逻辑。
