空冷式水冷机蒸发制冷循环集成组件

　　这套集成组件主要面向小型工业温控场景配套，常见配套在激光加工设备主轴冷却、小型注塑模具恒温、实验室分析仪器温控这类对冷量输出稳定性有要求的空冷式水冷机内部，不需要外接冷却塔，靠空气侧完成热量散逸，适配安装空间紧凑、没有集中冷却水供应的车间或独立设备点位。组件把制冷循环核心的几个功能段做了集成化布局，省去了零散部件单独排布时的管路冗余，能减少现场装配的配管工作量，也能降低多接头位置的制冷剂泄漏风险。

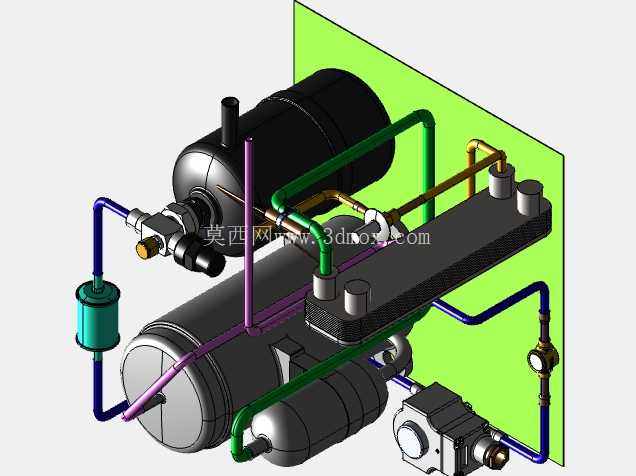

　　从结构排布来看，卧式储液气分一体化罐体布置在组件下部，承担气液分离、制冷剂储存缓冲的作用，避免压缩机吸入液态制冷剂造成液击故障；回转式压缩机固定在罐体侧上方，通过减震垫与安装基板连接，减少运行振动向整机机架传递；套管式或者板换式的蒸发器主体布置在组件中上部，和压缩机的排气、回气接口通过不同管径的紫铜管连接，管路走向顺着制冷剂流向做了弯折优化，尽量减少直角弯头带来的流阻损失，不同功能的管路通过颜色做了区分，方便装配阶段的识别和后期维护排查。

　　热力膨胀阀固定在蒸发器入口端，感温包紧贴蒸发器回气管路外壁，根据回气过热度自动调节制冷剂供液量，保证蒸发器的换热效率同时避免回液；干燥过滤器串接在冷凝器出口到膨胀阀的管路上，过滤制冷剂回路中的杂质和水分，避免膨胀阀冰堵或者脏堵故障。组件的安装边界做了统一规划，所有部件都固定在一块预制的安装基板上，基板预留了和水冷机机箱连接的固定孔位，外部只需要预留空气流通的散热空间，连接蒸发器的冷冻水进出水口、冷凝器侧的散热风路接口就可以完成整机装配，不需要在机箱内部额外做管路的焊接作业，适配批量组装的生产节奏。

　　设计阶段针对管路的应力做了校核，压缩机运行时的振动会通过管路的弯折段做缓冲，避免长期运行后管路焊缝出现疲劳开裂；各部件的间距预留了操作空间，后期更换干燥过滤器、调整膨胀阀开度的时候不需要拆解周边其他部件，维护便利性有充分考虑。管路的管径选择匹配30cc/rev排量压缩机的制冷剂流量要求，吸气管路保证足够的通径减少压力损失，排气管路流速控制在合理区间，保证润滑油能顺利随制冷剂回到压缩机曲轴箱，避免压缩机缺油磨损。整个组件的集成度较高，相比分散采购部件自行组装的方案，能减少设计人员的选型匹配工作量，也能避免不同厂家部件参数不匹配导致的制冷效率下降问题，适合中小型水冷机生产厂家直接配套使用，也可以作为旧水冷机设备改造时的替换核心模块，替换时只需要匹配原有冷量参数和安装尺寸即可，不需要重新设计整个制冷回路。
