带扰流板菲亚特Tempra轿车结构设计

在乘用车空气动力学优化与车身改装设计领域，加装尾部扰流板是兼顾行驶稳定性与能耗控制的常见工程方案，本次针对菲亚特Tempra车型的扰流板适配设计，完全围绕量产家用轿车的实际行驶工况展开，没有脱离原车的安装边界做夸张的造型改动。从实际应用场景来看，这类带扰流板的家用轿车适配场景覆盖了城市快速路巡航、城郊省道中高速行驶、雨天湿滑路面制动等多种日常工况，扰流板的核心作用并非追求竞速类车型的极致下压力，而是在民用车辆常用的80-120km/h速度区间内，梳理尾部紊乱的气流涡旋，减少车尾升力带来的车轮抓地力衰减，同时降低气流剥离车身时产生的压差阻力，间接优化巡航状态下的能耗表现，还能在中高速制动时借助气流作用增加后轮下压力，缩短制动距离，提升制动过程的车身姿态稳定性。

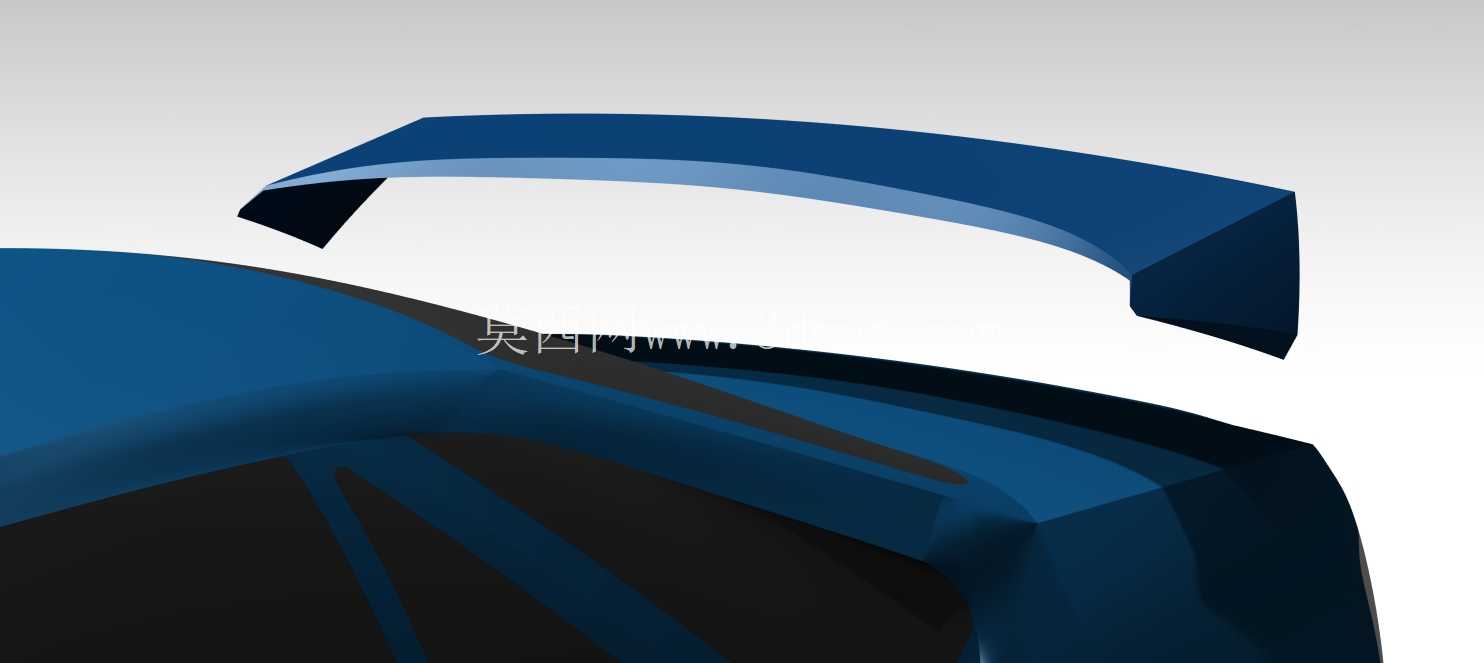

设计过程中首先要严格遵循原车的尾部安装边界，菲亚特Tempra作为经典的紧凑型三厢家用轿车，后备箱盖的曲面弧度、尾灯组的上沿轮廓、后挡风玻璃的下倾角度都是固定的，扰流板的安装基座完全贴合后备箱盖的上沿钣金曲面，没有改动原车的钣金结构，也没有遮挡后挡风玻璃的下沿视野，安装点位对应后备箱盖内部的加强筋位置，避免长期使用中因为气流交变载荷导致钣金局部变形。扰流板的翼型截面没有采用大攻角的竞速翼型，而是选择了小攻角的低速翼型，攻角控制在8度以内，在民用行驶速度区间内既可以产生足够的下压力，又不会因为翼型阻力过大反而增加整车行驶阻力，翼展宽度控制在不超出车身两侧轮眉的范围内，两端的端板做了圆弧过渡处理，避免突出车身形成额外的风噪源，同时端板可以阻挡翼面上下的气流串流，提升翼面的气流利用效率。

从车身整体的结构匹配来看，原车的三厢造型在C柱位置会形成气流的分离点，未加装扰流板时，气流在离开后挡风玻璃后会在后备箱上方形成大范围的湍流区，这个湍流区不仅会增加整车的压差阻力，还会因为湍流的交变压力让车尾产生轻微的浮升感，高速变道时后轮的跟随性会有所下降。加装的扰流板位置刚好设置在气流分离的起始点下方，引导气流沿着扰流板上表面平滑流出，缩小尾部湍流区的范围，同时将部分气流的动能转化为向下的压力，作用在后轮的接地位置。在尺寸匹配上，扰流板的最高点距离后备箱盖表面的高度控制在12cm以内，不会遮挡驾驶员通过内后视镜观察后方路况的视野，扰流板前缘和后挡风玻璃下沿的间隙控制在2cm，避免缝隙处产生高速气流啸叫，影响车内NVH表现。

安装结构的设计上，采用了三点式固定方案，中间固定点对应后备箱盖的中央加强筋，两侧固定点对应尾灯上方的钣金支撑位，固定螺栓采用预埋式设计，不会穿透后备箱盖的外钣金层，避免后期出现漏水锈蚀的问题，固定点之间的距离经过反复校核，保证在150km/h的极限风速下，扰流板的结构形变量不超过1mm，不会因为高速气流冲击产生抖动或者脱落的风险。扰流板的材质适配原车的车身材质，和车身钣金的热膨胀系数保持一致，在不同环境温度下不会因为热胀冷缩导致安装间隙变化，或者和车身漆面产生摩擦损伤。

从功能特性的实际验证角度，这类适配家用轿车的扰流板，在100km/h巡航速度下可以降低整车风阻系数约0.015，对应降低巡航油耗约3%-4%，同时可以为后轮增加约12kg的下压力，在湿滑路面制动时，后轮的抓地力提升可以减少制动跑偏的概率，在高速紧急变道时，车尾的跟随性提升约15%，减少侧滑的风险。和很多夸张的改装扰流板不同，这个设计完全服务于日常行驶的实用性，没有为了视觉效果牺牲原车的通过性、燃油经济性或者NVH表现，所有的结构参数都是围绕民用车辆的常用行驶区间设定，没有过度追求极端速度下的性能表现，符合家用轿车改装的实用化需求。

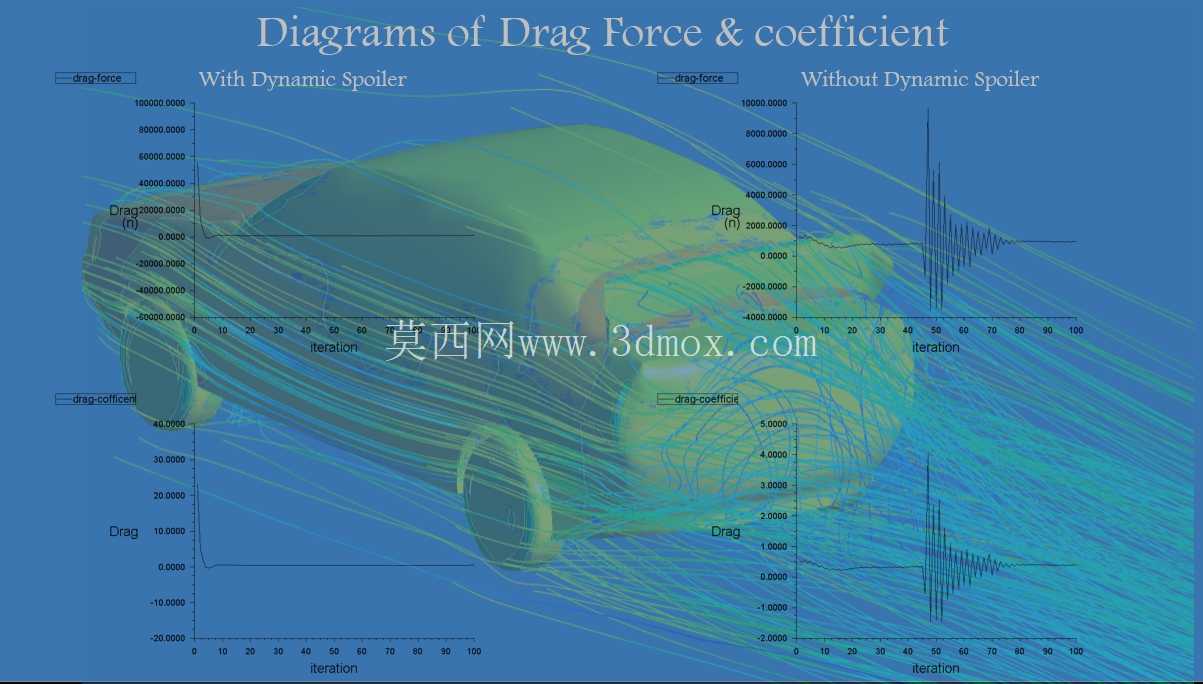

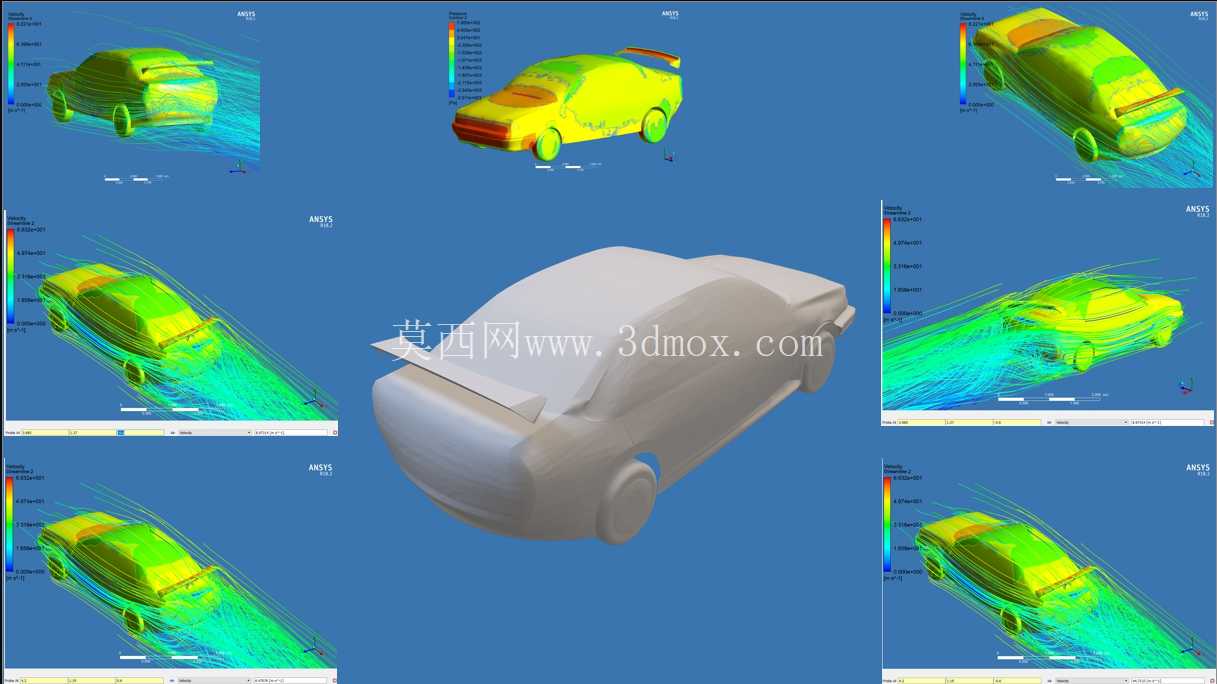

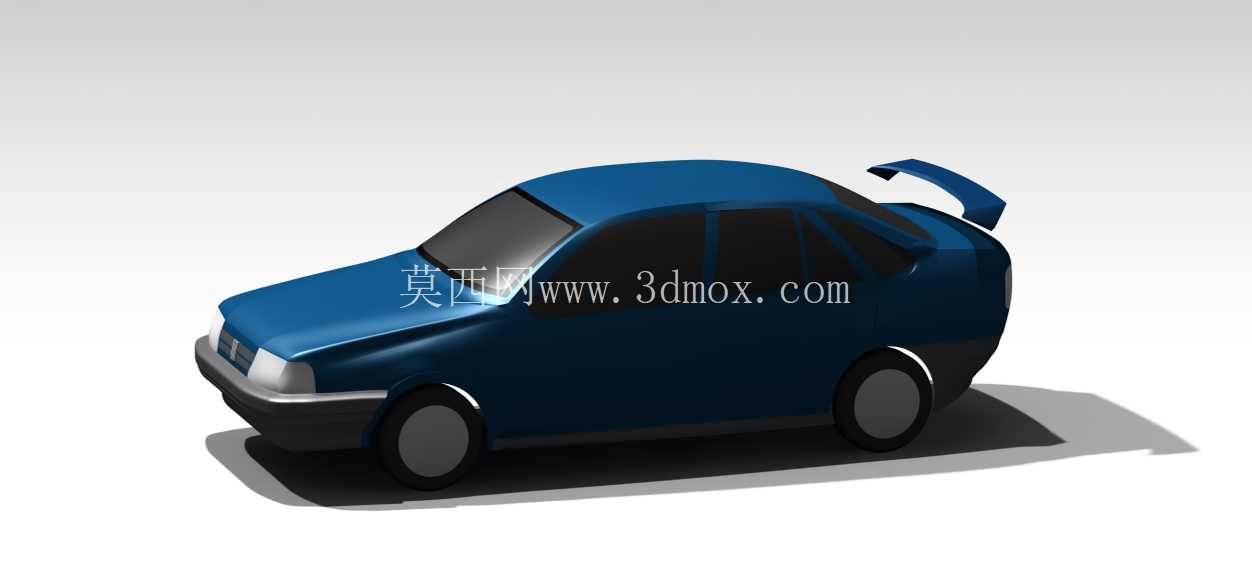

在三维建模过程中，首先完成了原车车身的点云逆向拟合，保证所有的安装曲面和原车完全匹配，之后对扰流板的翼型做了多次CFD流场仿真，调整翼面的弧度、攻角和端板尺寸，平衡下压力和阻力之间的关系，同时校核了安装点的结构强度，模拟不同风速下的载荷分布，确保结构的可靠性。建模过程中保留了原车所有的外部特征，包括车身侧面的腰线、前后保险杠的轮廓、轮毂的造型，扰流板的造型风格和原车的设计语言保持统一，没有出现风格割裂的问题，整体视觉效果协调，不会显得突兀。
