紧凑型长距作业挖掘机臂结构设计

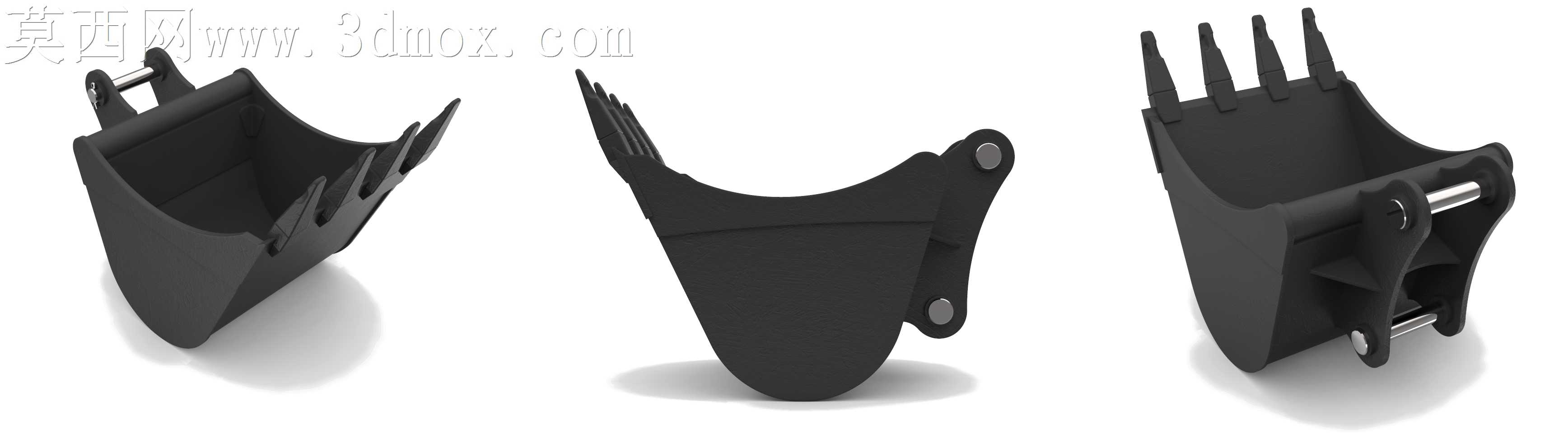

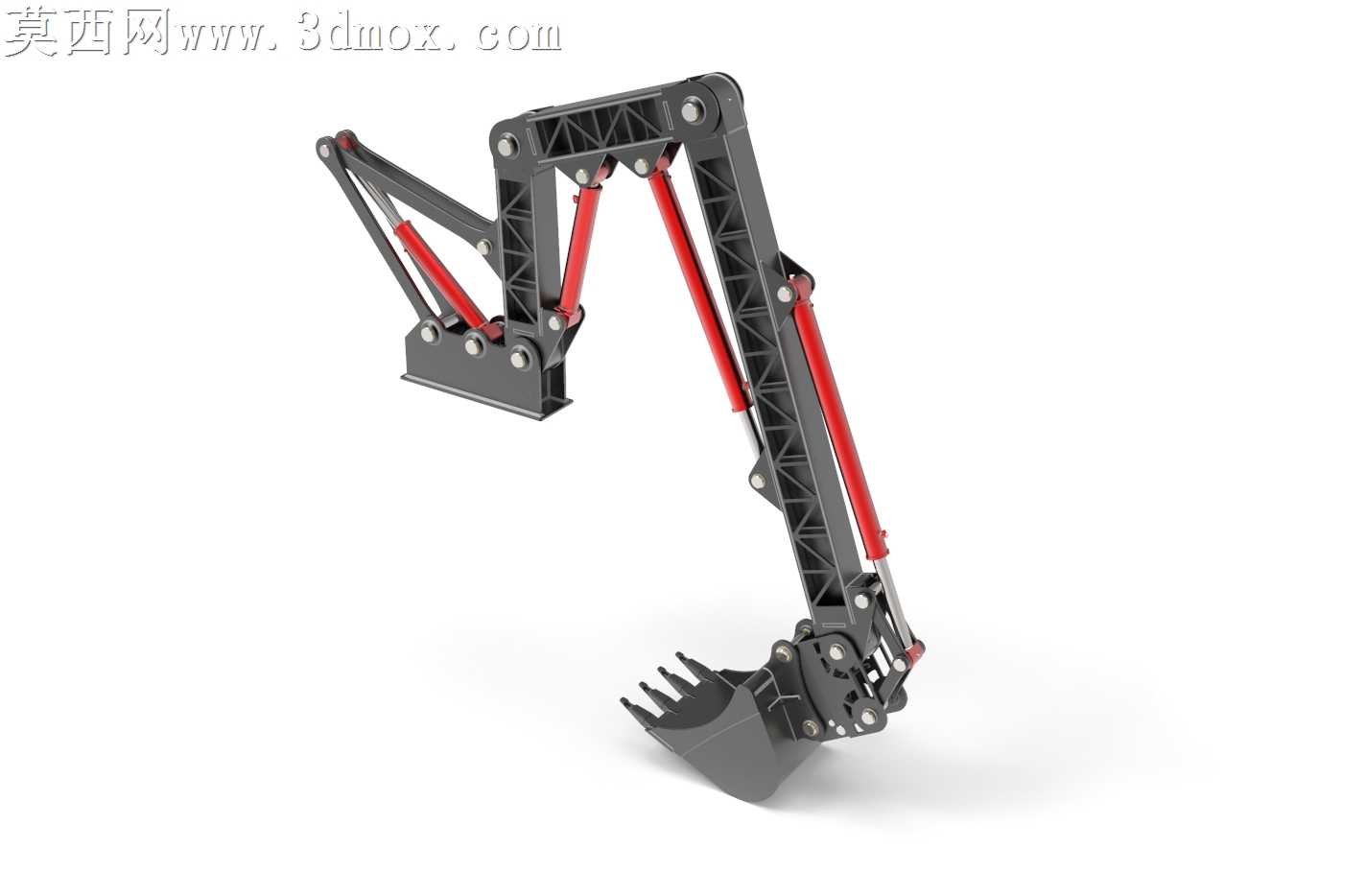

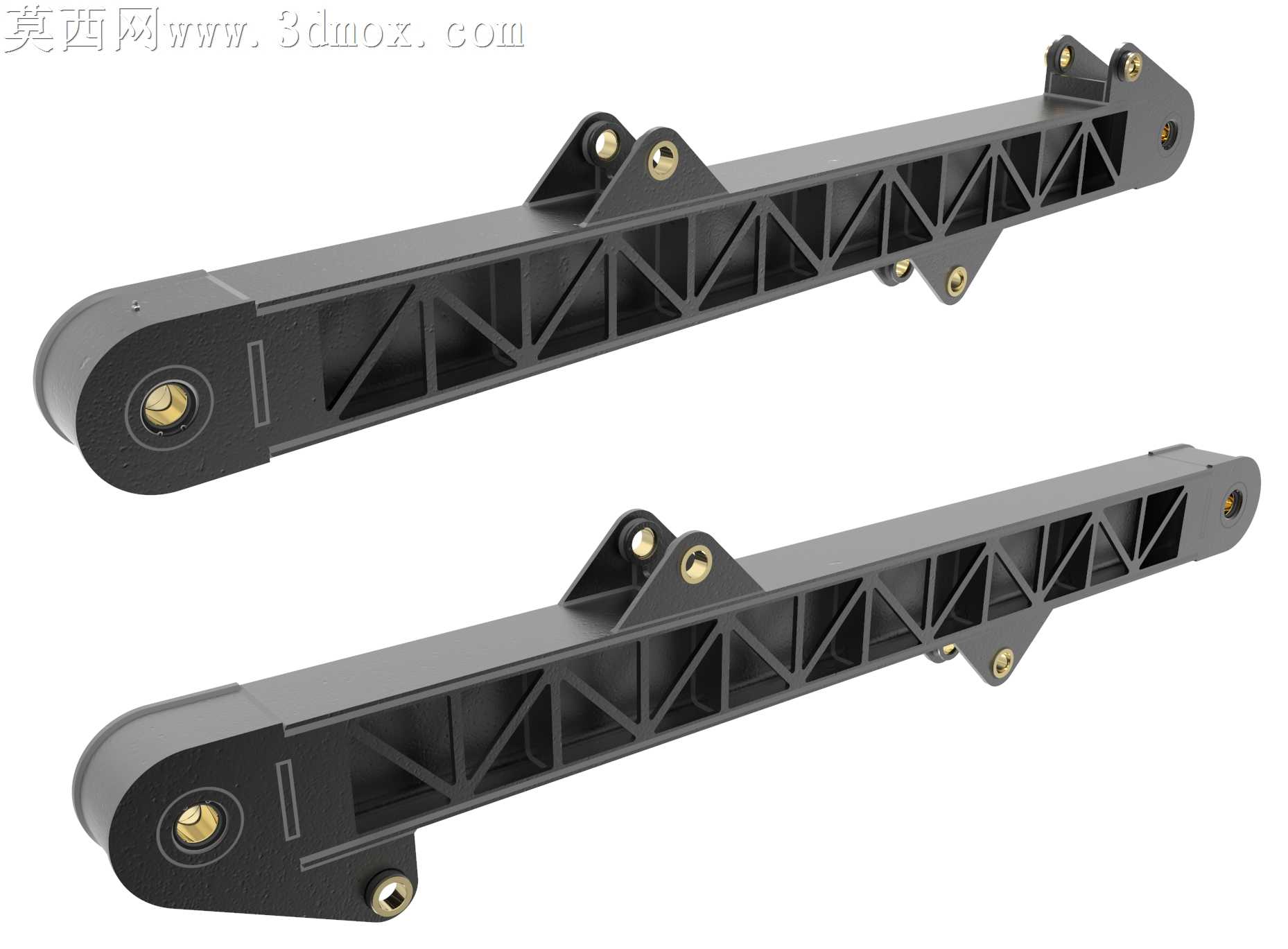

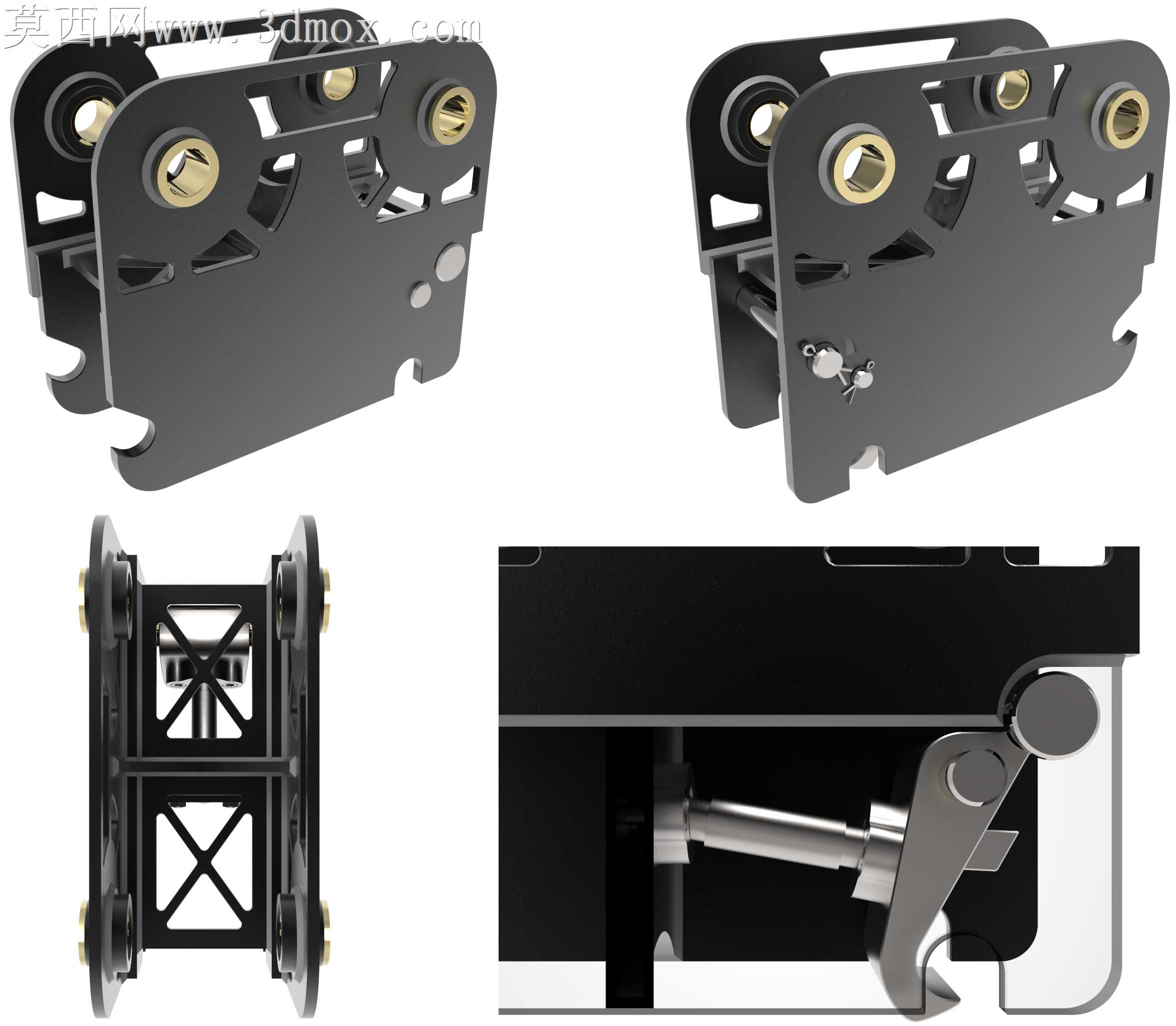

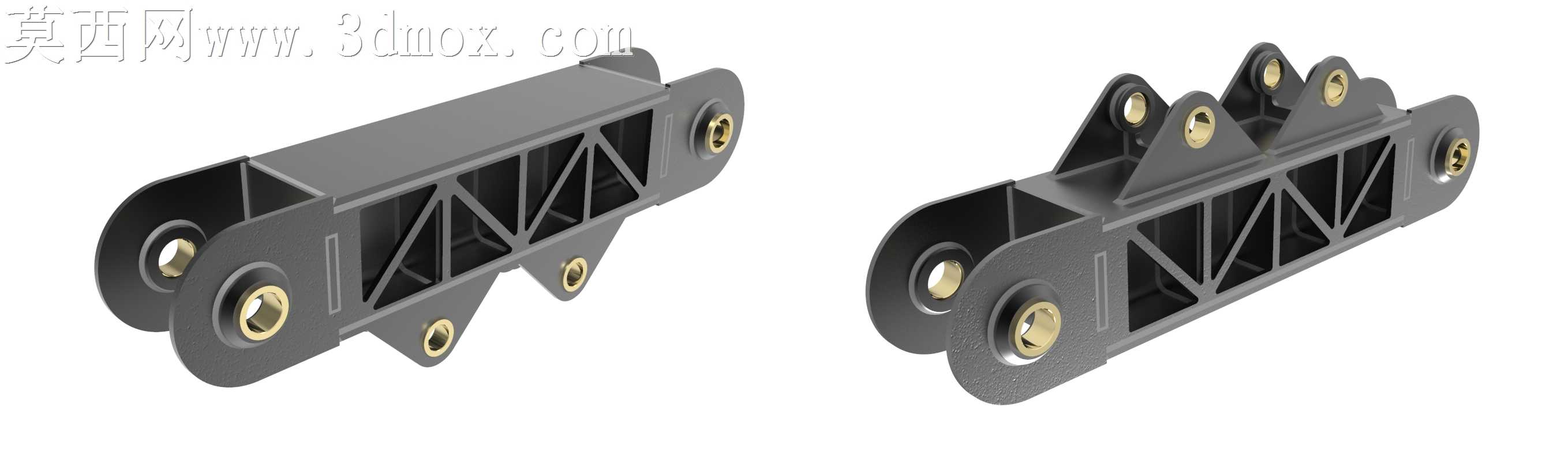

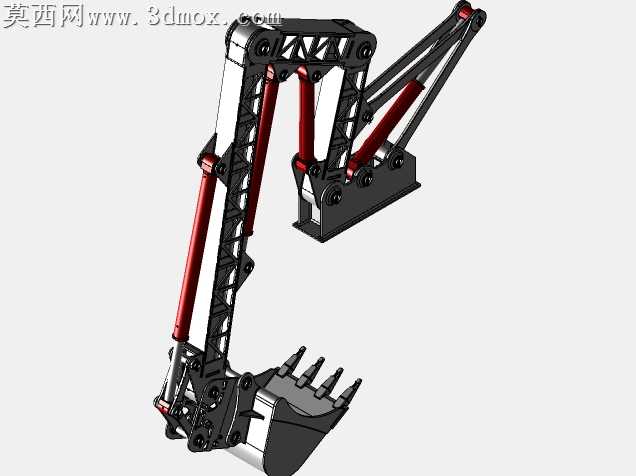

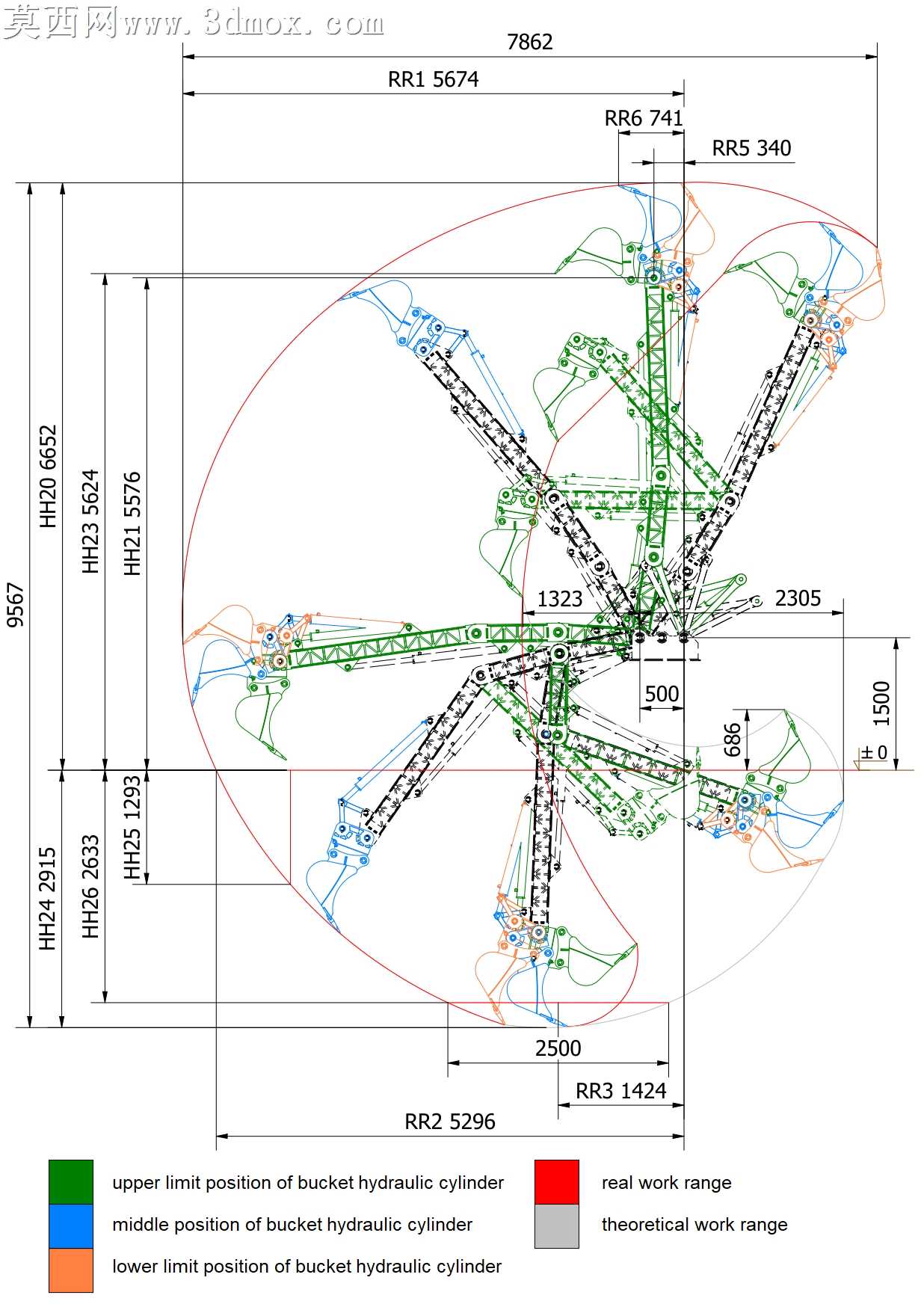

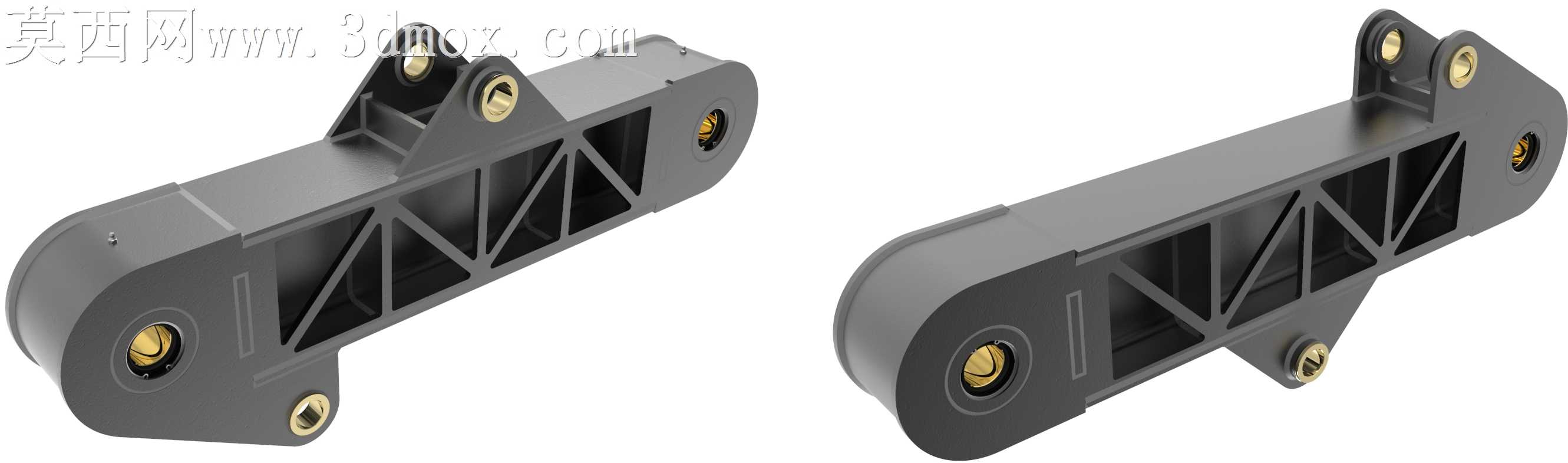

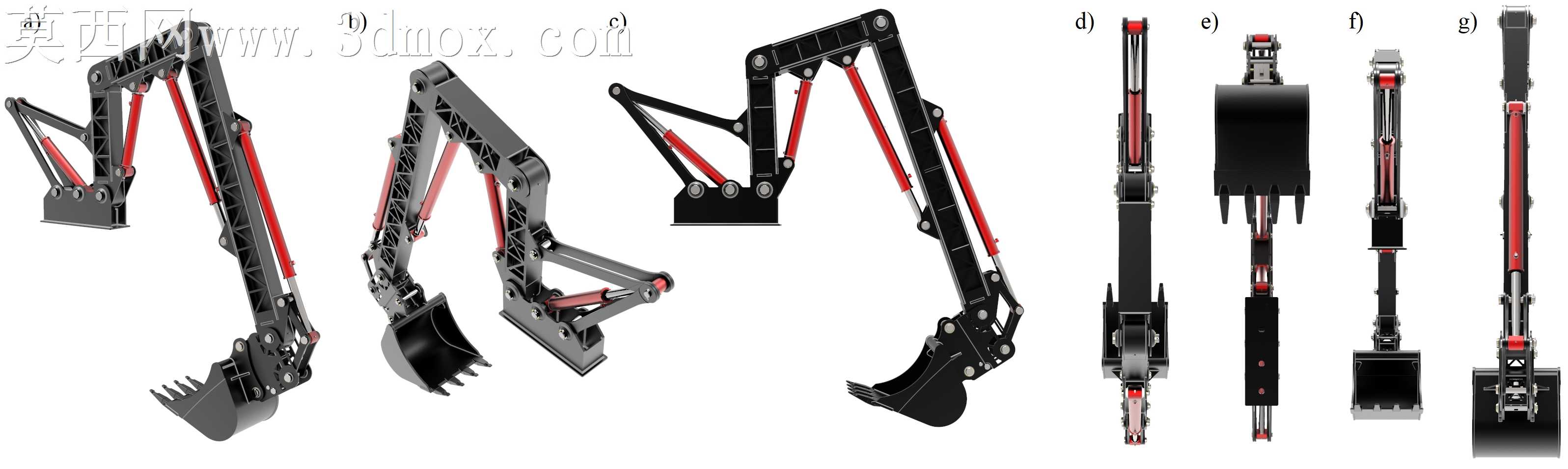

该挖掘机臂采用紧凑化布局设计，在三维建模过程中，首先依据给定的作业参数完成整体运动骨架的搭建，通过参数化约束定义各节臂的铰接点位置，确保伸展最大距离5674毫米、最大切削高度6652毫米、挖掘深度2915毫米的作业范围要求，同时将操作重量控制在780千克区间内，平衡作业覆盖能力与结构自重。建模阶段对臂架主体采用桁架式镂空结构设计，在三维软件中通过实体切除与筋板阵列完成轻量化处理，在保证结构刚度的前提下降低整体重量，各铰接位置单独设计加厚安装座，预留销轴与衬套的装配间隙，模拟真实工程机械的铰接转动配合。液压油缸部分按照真实液压元件的比例建模，还原缸筒、活塞杆、铰接耳环的细节结构，油缸的安装位置经过运动仿真校验，确保在全行程伸缩过程中无运动干涉，可顺畅驱动各节臂完成举升、收斗、挖掘的连贯动作，匹配30兆帕工作压力下的推力输出要求，实现11430牛的挖掘力输出。铲斗部分按照0.16立方米斗容参数建模，优化斗齿排布与斗背弧度，减少挖掘过程中的入土阻力，斗体与斗杆的铰接位置设计限位结构，避免收斗过度造成结构碰撞。渲染阶段为臂架结构件赋予深灰色哑光金属材质，模拟高强度合金钢的表面质感，为液压油缸赋予红色漆面与亮面金属活塞杆的分层材质，铲斗斗齿部分做磨损质感处理，还原工程设备的真实使用状态，铰接销轴部分做金属高光处理突出装配细节。整体设计围绕紧凑布局的核心思路，在有限的臂架折叠空间内最大化作业距离，各部件的连接结构均参考真实挖掘机的成熟设计，保证模型可直接用于运动仿真、结构受力分析等后续工程应用场景，各管路走线位置预留安装空间，细节处还原真实工程机械的设计逻辑。
