挖掘机配套原木装卸液压抓具结构设计

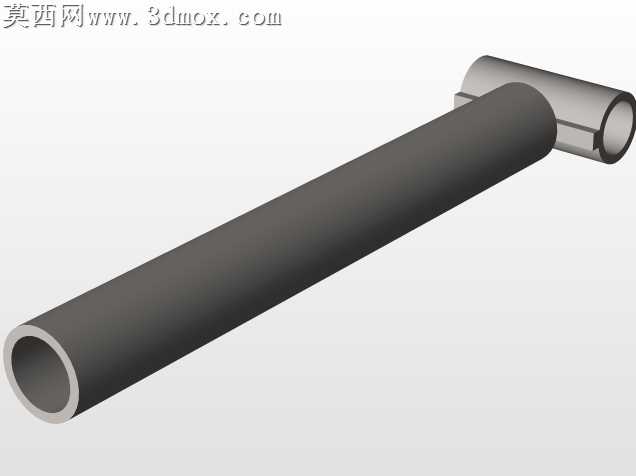

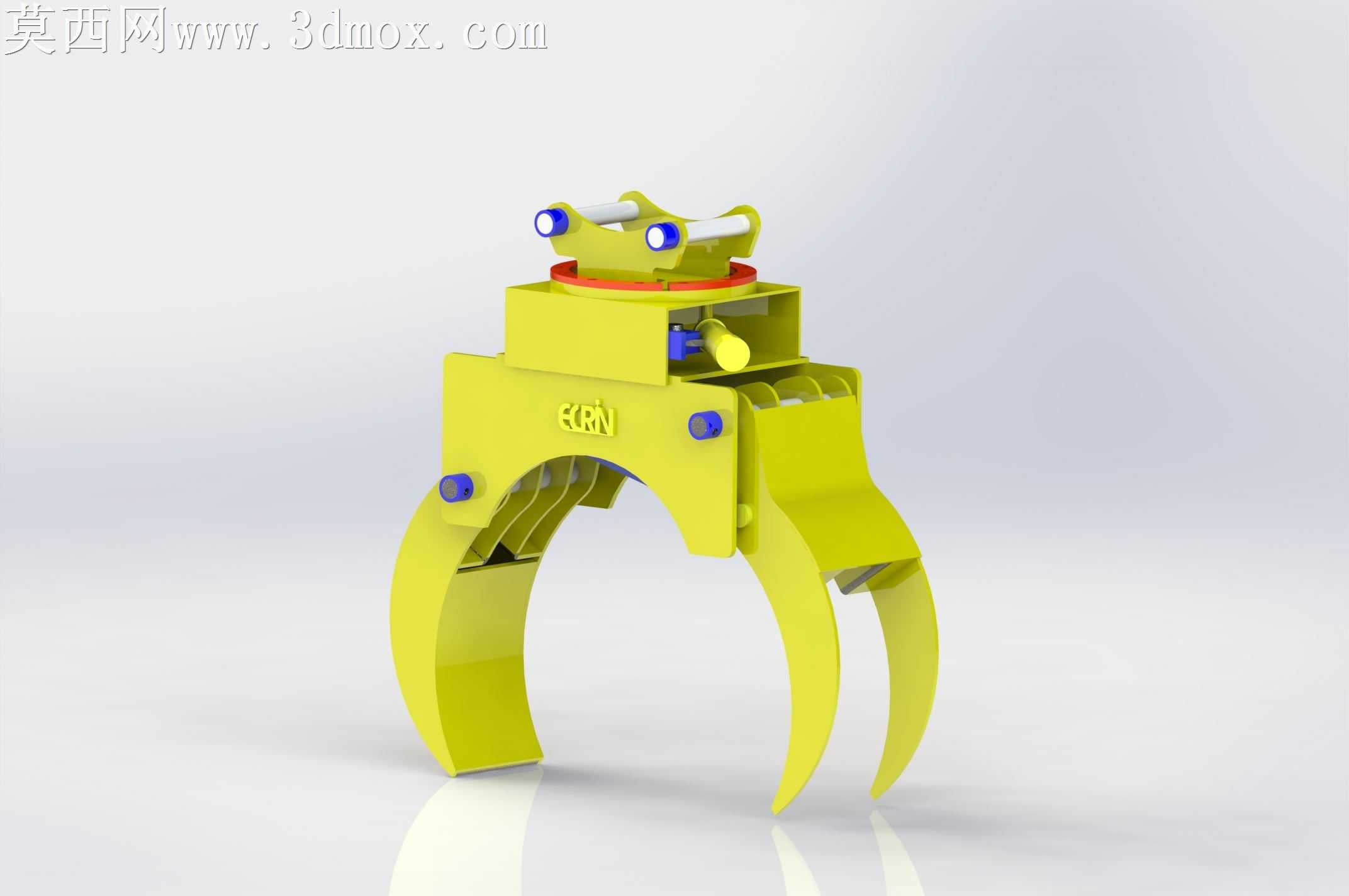

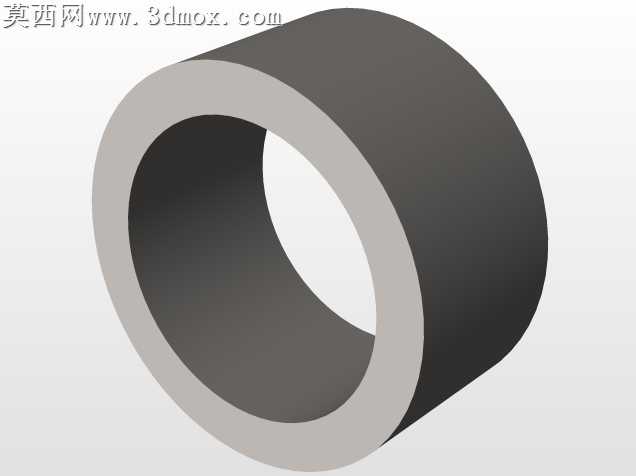

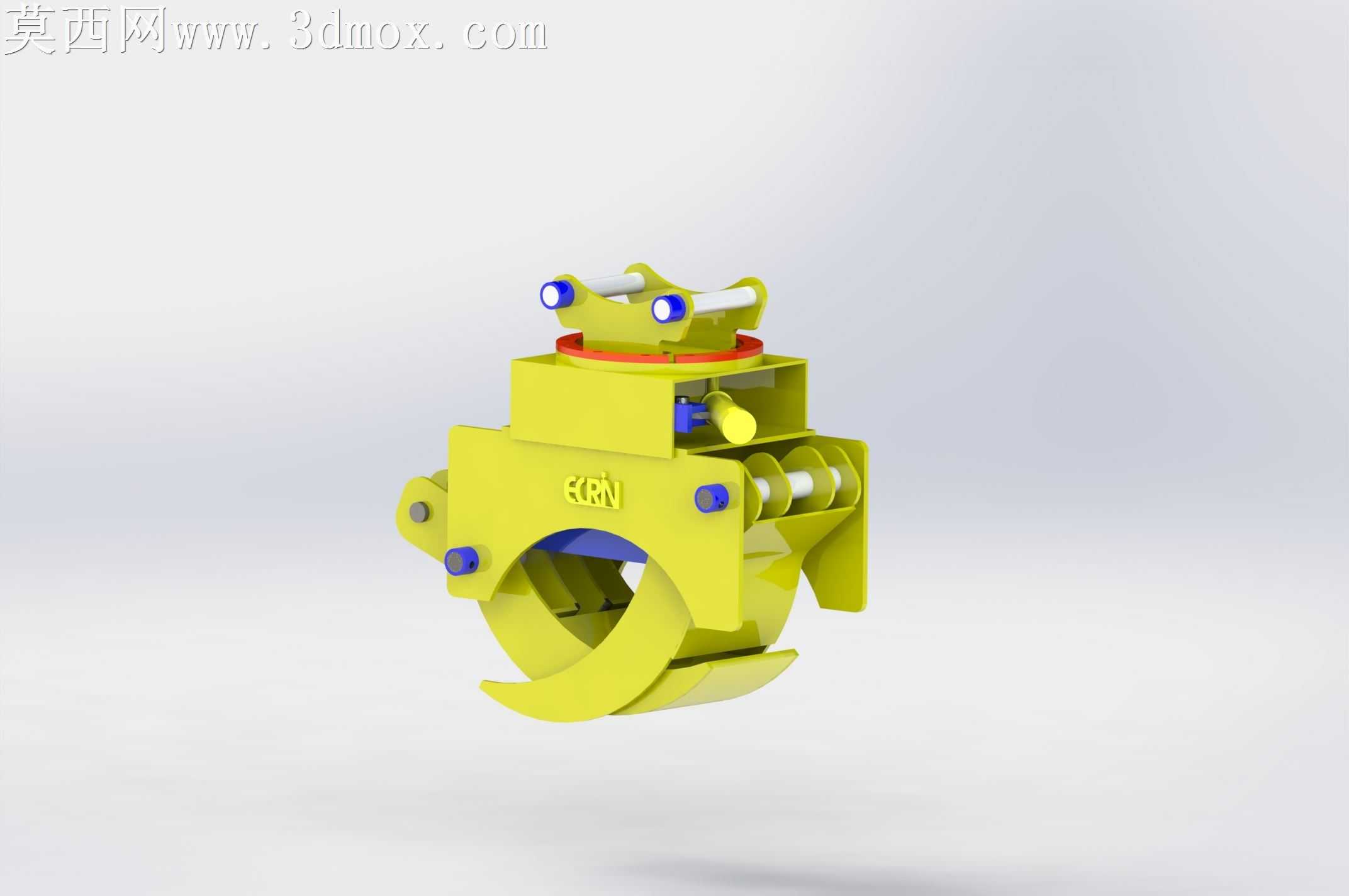

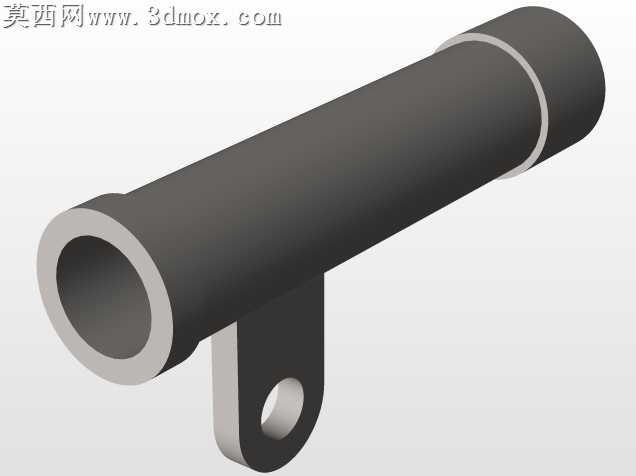

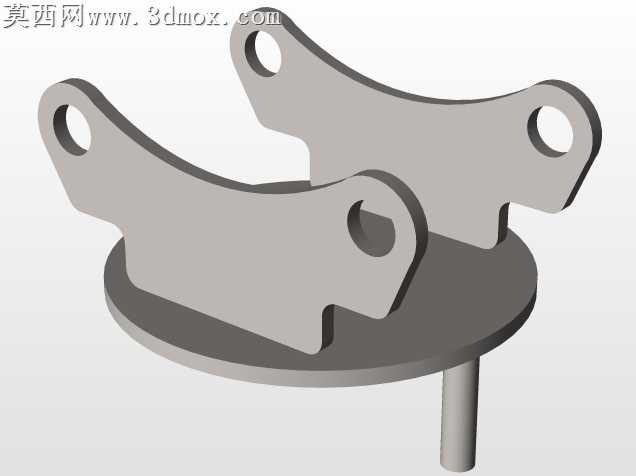

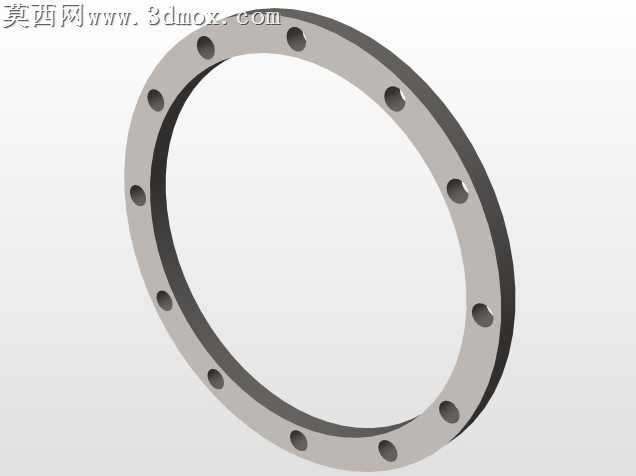

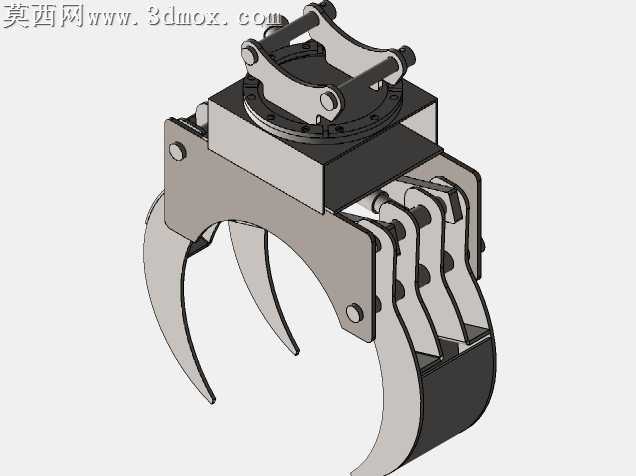

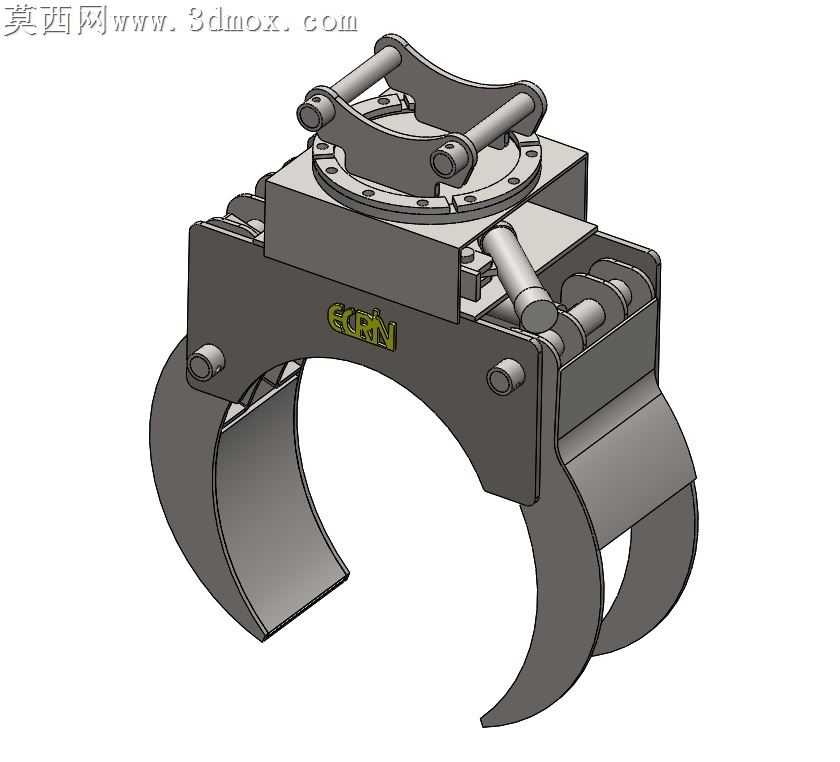

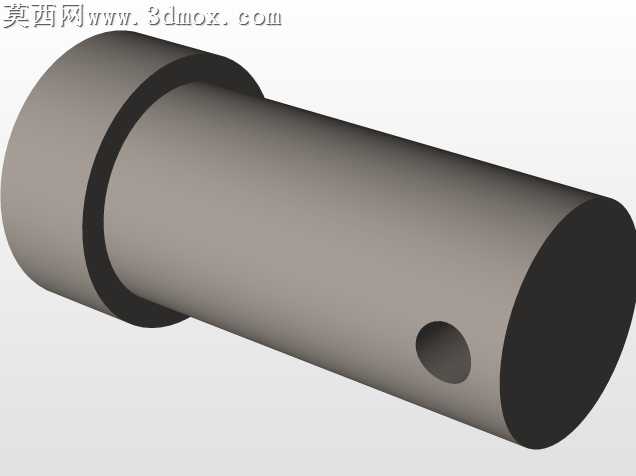

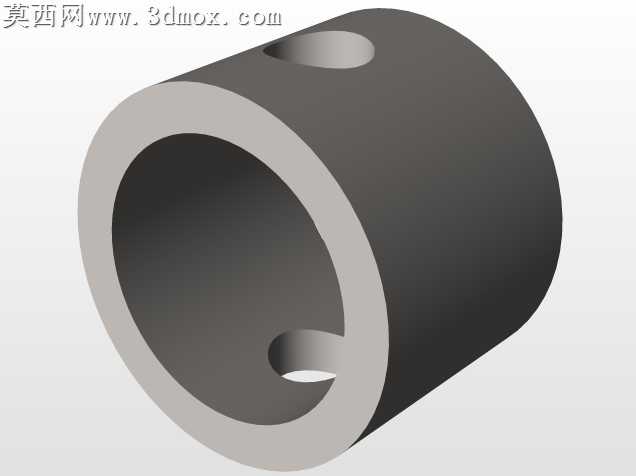

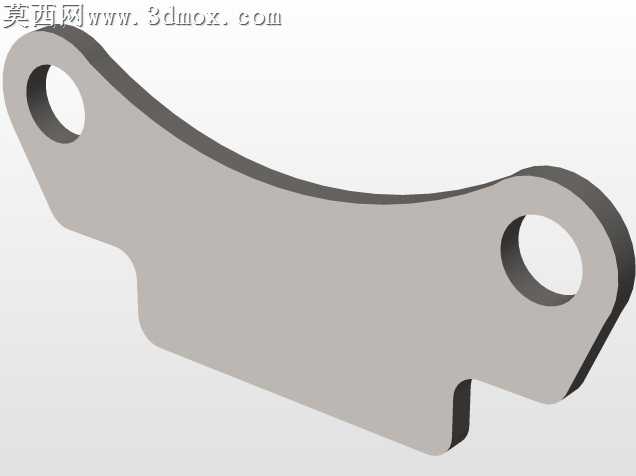

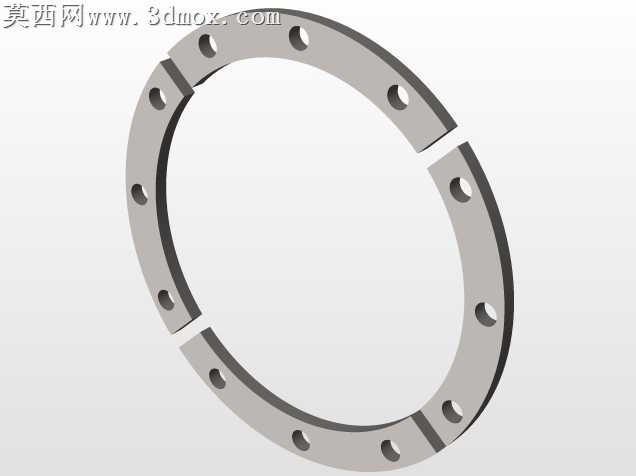

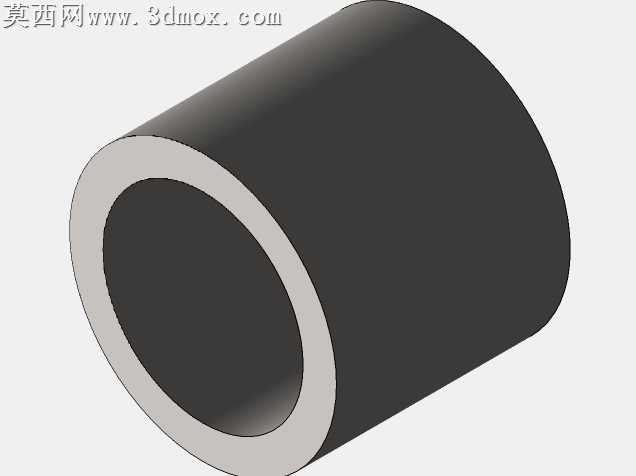

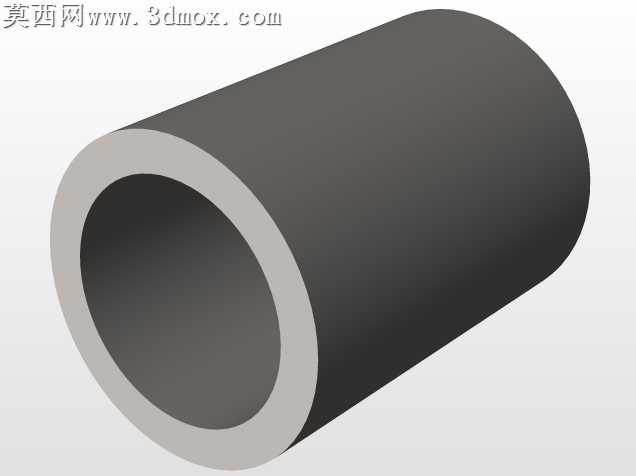

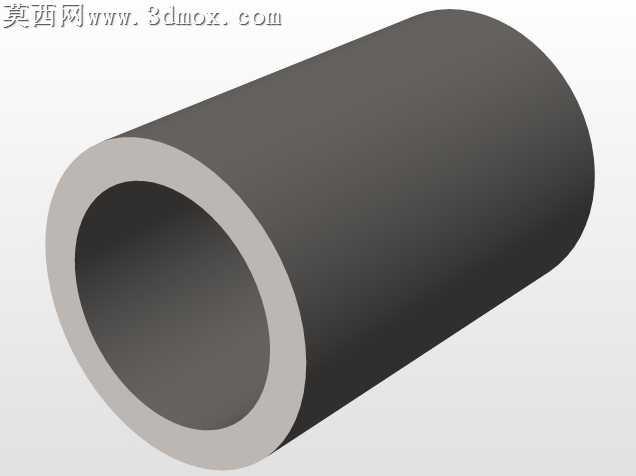

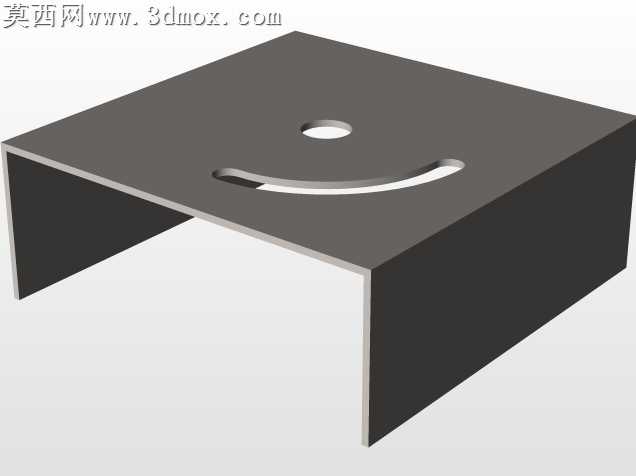

本作品为挖掘机配套使用的木材装卸液压抓具三维设计模型，采用SolidWorks完成全参数化建模，搭配内置渲染模块完成效果呈现。建模阶段遵循工程机械设计的公差配合规范，对抓具的各个组成部件进行独立参数化绘制，首先完成顶部与挖掘机小臂连接的铰接基座建模，精准还原铰接轴孔的配合尺寸、安装法兰的定位孔位，确保属具可直接适配对应吨位挖掘机的前端连接接口；其次完成回转支承结构的建模，还原内置液压回转马达的安装位、密封沟槽的结构细节，保证抓具可实现360度全回转作业，适配不同角度的原木抓取需求。主体钳臂结构采用对称式四爪弧形设计，建模时严格按照2吨额定抓取载荷进行结构受力推演，弧形爪齿的曲率经过反复调整，既保证抓取原木时的包覆贴合度，避免圆木滑脱，又通过等强度结构设计减少不必要的材料冗余，降低属具自重对挖掘机载荷的损耗。液压驱动部分的建模还原了双向液压油缸的安装铰点、缸筒与活塞杆的配合结构，以及液压管路的走线布局，油缸铰点位置经过运动仿真校核，确保钳臂开合角度覆盖200mm至1200mm的原木直径范围，开合动作无运动干涉。材质渲染阶段，主体结构采用工程机械专用亮黄哑光金属漆材质，还原真实工程机械的漆面质感，铰接销轴、液压油缸活塞杆部分采用镀铬亮面金属材质，密封件、液压管线采用黑色橡胶材质，顶部铰接部位的耐磨衬套采用铜合金材质，不同材质的粗糙度、反光度参数经过反复调试，渲染效果贴近真实工业产品的视觉表现。设计思路上围绕原木装卸的实际作业场景，摒弃了传统机械式抓木机需要额外配重、抓取角度受限的缺陷，采用全液压驱动+独立回转的结构方案，钳臂内侧预留了防滑齿的安装位，可根据作业需求更换耐磨齿块，延长属具使用寿命；整体结构无复杂异形构件，所有铰接部位均设计了独立润滑注油通道，方便日常维护保养，同时兼顾了结构强度与加工工艺性，所有板材切割、轴类加工均可采用常规工程机械加工工艺完成，无需特殊定制加工设备，可直接落地转化为实际生产的工程属具产品，适配林场原木装卸、木材厂物料转运、建材市场圆木搬运等多种作业场景。
