喷漆车间重载滚轮式输送导向座结构

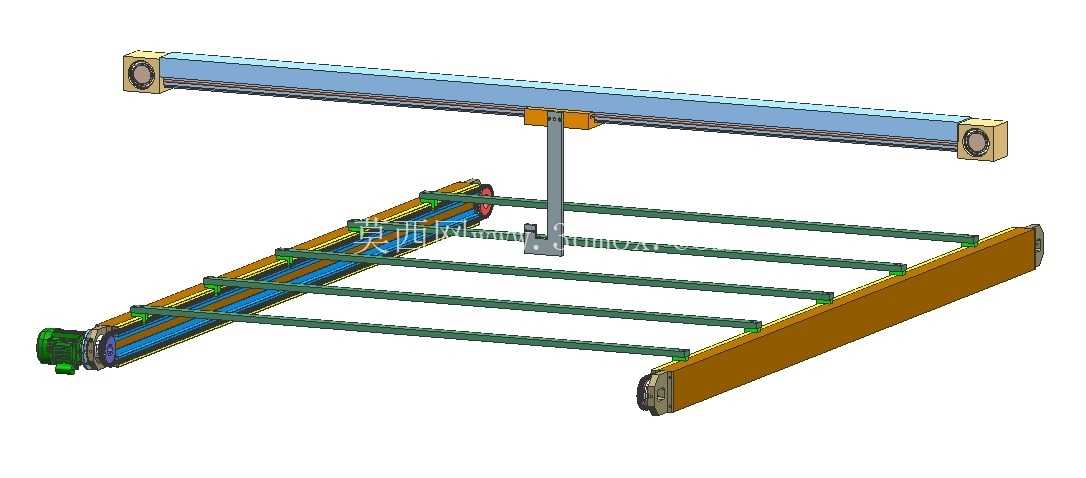

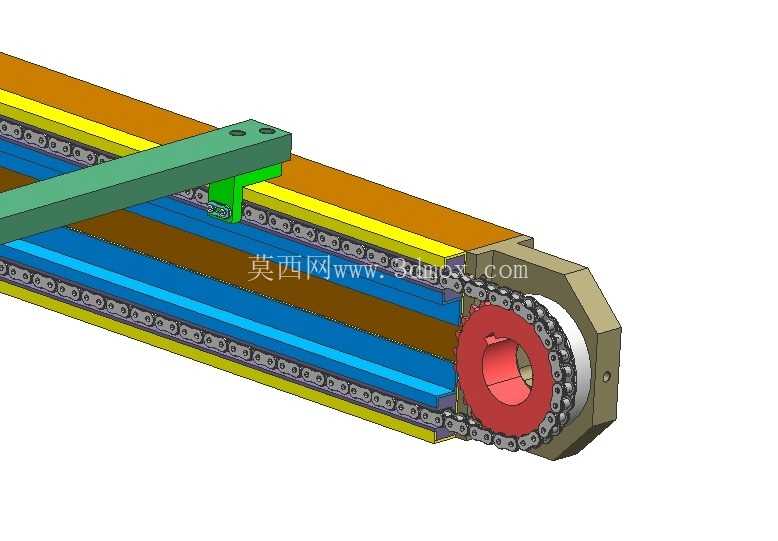

这套结构是面向喷漆车间连续输送工况设计的承载导向组件，核心作用是为输送线上的载具提供平稳的滑动支撑与行进导向，适配喷漆房内高漆雾、弱腐蚀、需要连续作业的生产场景。在喷漆车间的实际布局里，这类组件通常成对安装在输送线的两侧机架上，载具的侧边导向条卡入上下两层板形成的槽型空间内，通过槽内均布的三个滚轮与载具导向面接触，将传统的滑动摩擦替换为滚动摩擦，大幅降低载具行进的阻力，避免载具在行进过程中出现卡滞、跑偏的问题，保证喷漆作业时载具运行速度均匀，让漆面喷涂厚度一致，减少因输送抖动造成的流挂、漆面色差问题。

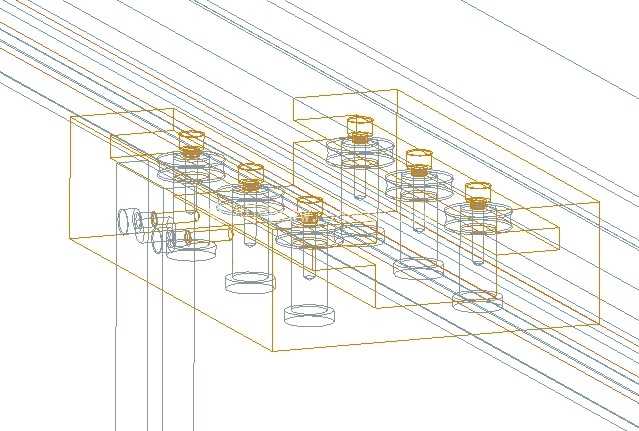

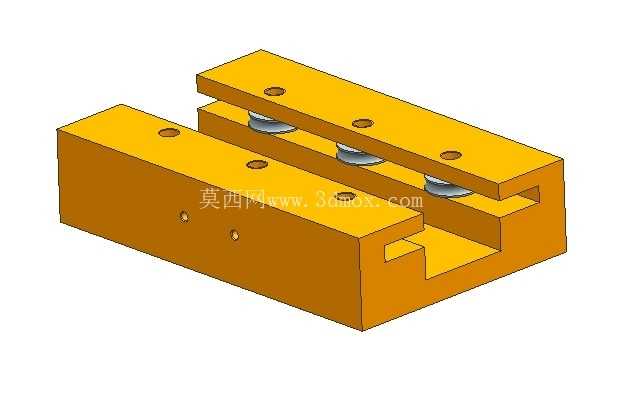

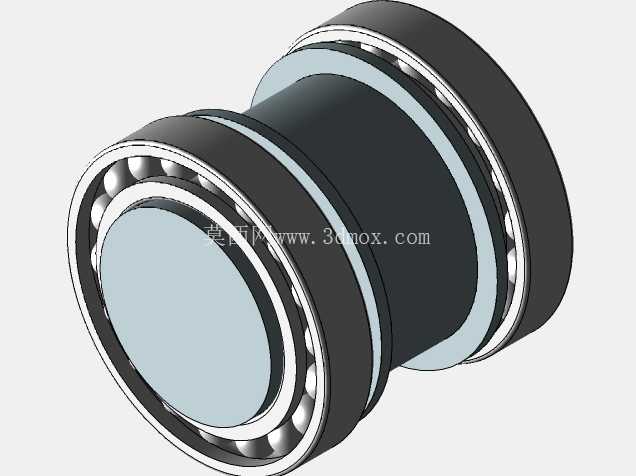

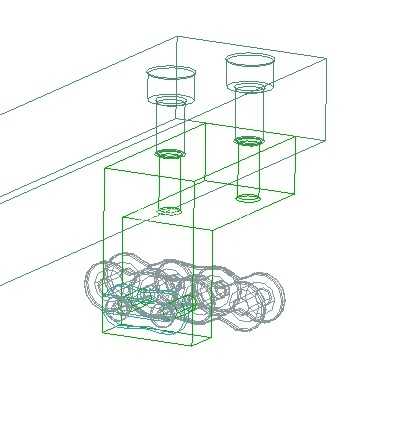

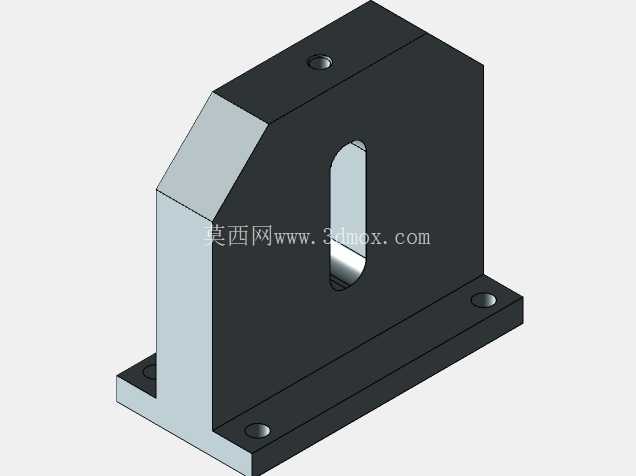

从结构设计思路来看，整体采用上下分体式的槽型座体设计，下层座体为主要的承载基准，加工有四个沉头安装孔，用于将整个组件固定在输送线的机架型材上，安装孔的位置公差控制在±0.1mm范围内，保证多组组件安装后导向槽的直线度误差在每米0.2mm以内，避免载具运行时出现别劲的情况。上层压板通过侧边的定位止口与下层座体配合，保证上下板形成的槽宽尺寸一致性，三个滚轮通过销轴铰接在上下板之间，滚轮采用内嵌轴承的结构，滚轮外圈采用耐溶剂腐蚀的聚氨酯材质，既可以避免金属接触产生的异响，也能抵御喷漆房内漆雾、稀释剂的腐蚀，延长组件的维护周期。座体整体采用矩形截面的型材加工而成，侧壁厚度预留足够的承载余量，单组组件可以承载80kg的竖向载荷与30kg的侧向导向力，满足喷漆车间常见的中小型工件载具的输送需求。

在安装边界方面，整个组件的外形为规整的长方体结构，长度方向尺寸适配常规的输送线机架分段长度，宽度方向的槽口尺寸与常用的30mm厚度载具导向条匹配，安装时不需要对现有输送线的机架做大规模改造，只需要在机架对应位置钻孔攻丝，即可完成组件的固定，相邻两组组件的安装间距控制在400-600mm之间，根据载具的长度调整间距，保证载具在任意位置都至少有两组组件的滚轮与导向面接触，避免载具出现端头下沉的问题。设计时特意将滚轮的安装位置做了错位排布？不，是沿长度方向等距排布，保证载具经过时滚轮的受力均匀，每个滚轮的销轴都做了防松处理，避免长时间运行后销轴松动脱落，座体的所有外露棱边都做了R2的倒角处理，避免安装维护时划伤操作人员，也减少漆雾在棱边处的堆积结垢，方便日常的清洁维护。

在实际工况适配性上，这套结构没有采用复杂的传动部件，纯靠被动滚轮实现导向承载，不需要额外的动力接入，故障率极低，适合喷漆房这种不方便频繁停机维护的作业场景，滚轮的磨损后只需要拆下上层压板即可快速更换滚轮，不需要整体拆卸整个座体，大幅降低后期的维护成本。座体的表面采用阳极氧化处理？不对，是采用耐油漆腐蚀的喷塑处理，避免漆雾附着后难以清理，也防止车间内的稀释剂蒸汽对座体基材造成腐蚀，延长整体的使用寿命。在设计建模过程中，所有的配合面都预留了合理的公差间隙，滚轮与上下板之间预留0.5mm的轴向间隙，避免热胀冷缩或者漆雾堆积造成滚轮卡滞，安装孔采用沉头设计，固定螺丝安装后不会突出座体表面，避免与载具发生刮碰，也不会出现螺丝头沾附漆雾后难以拆卸的问题。
