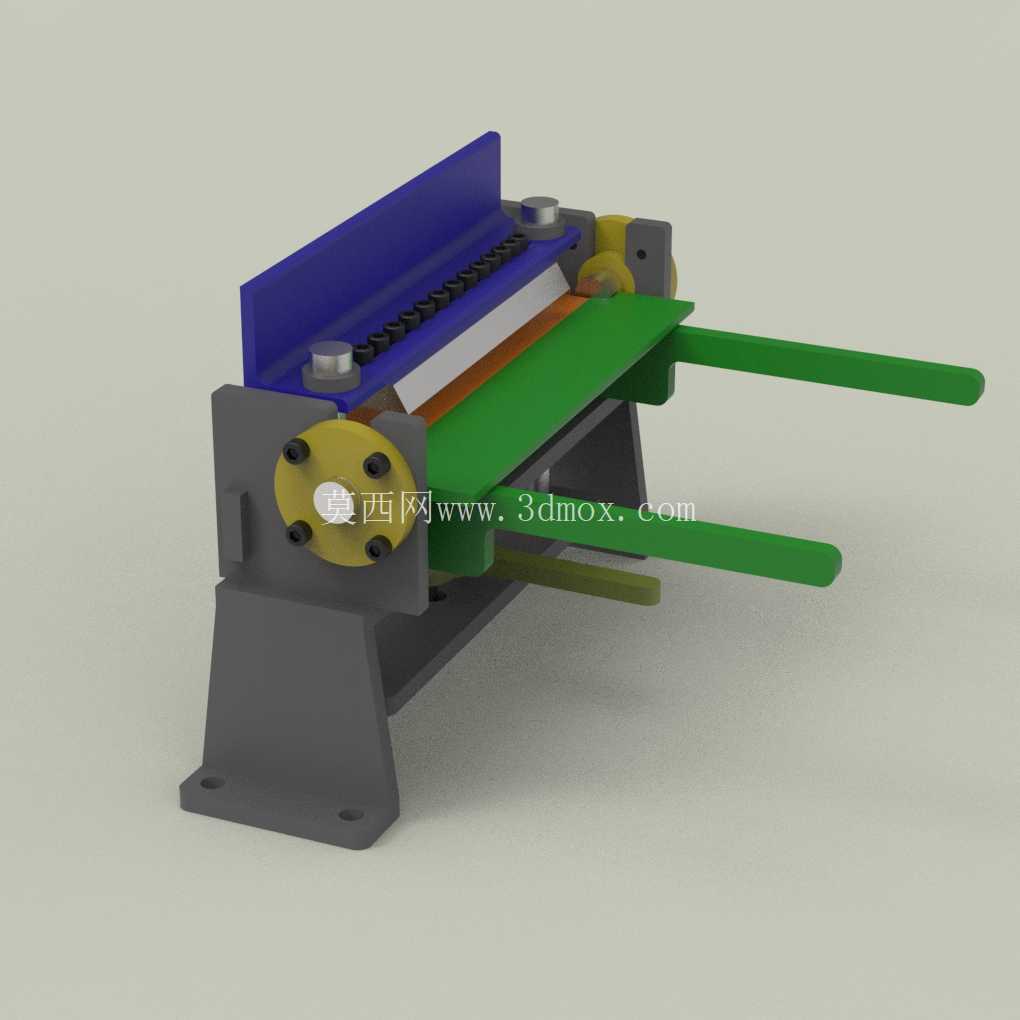

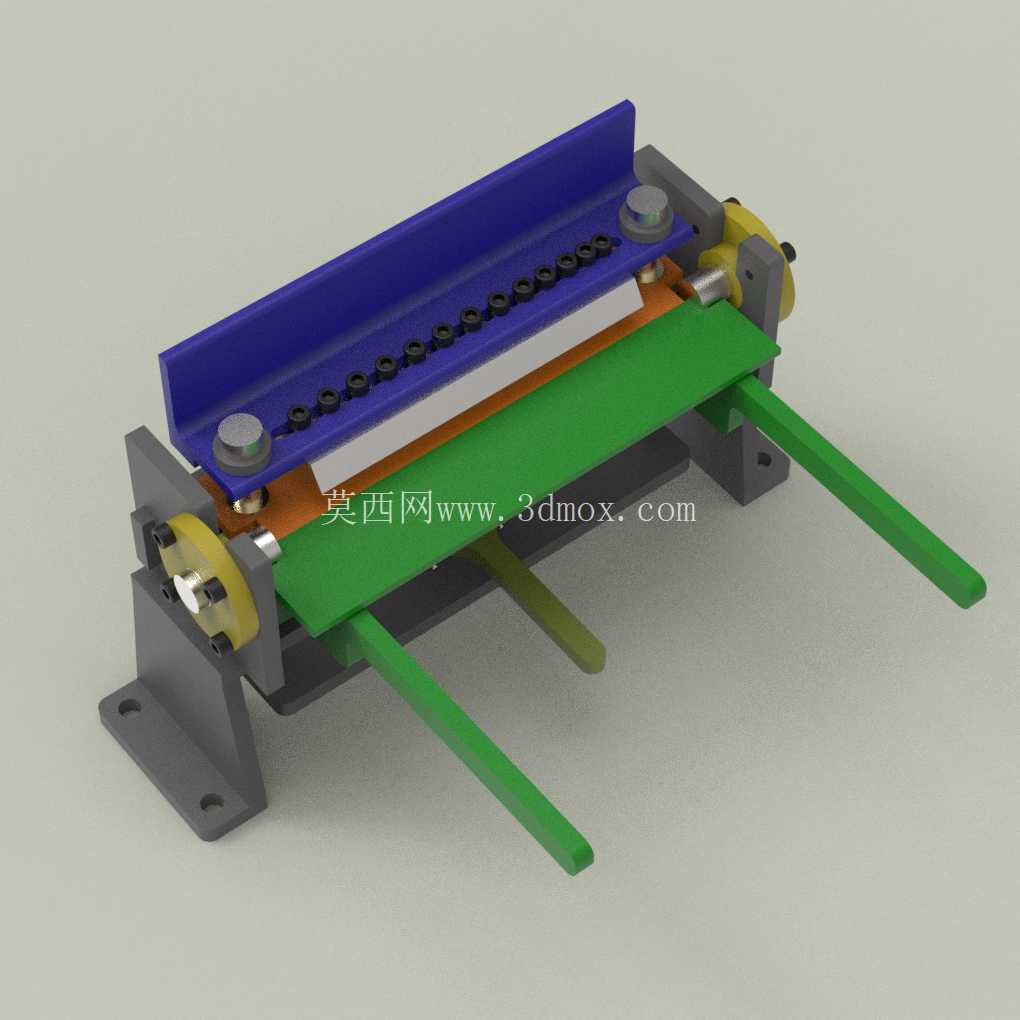

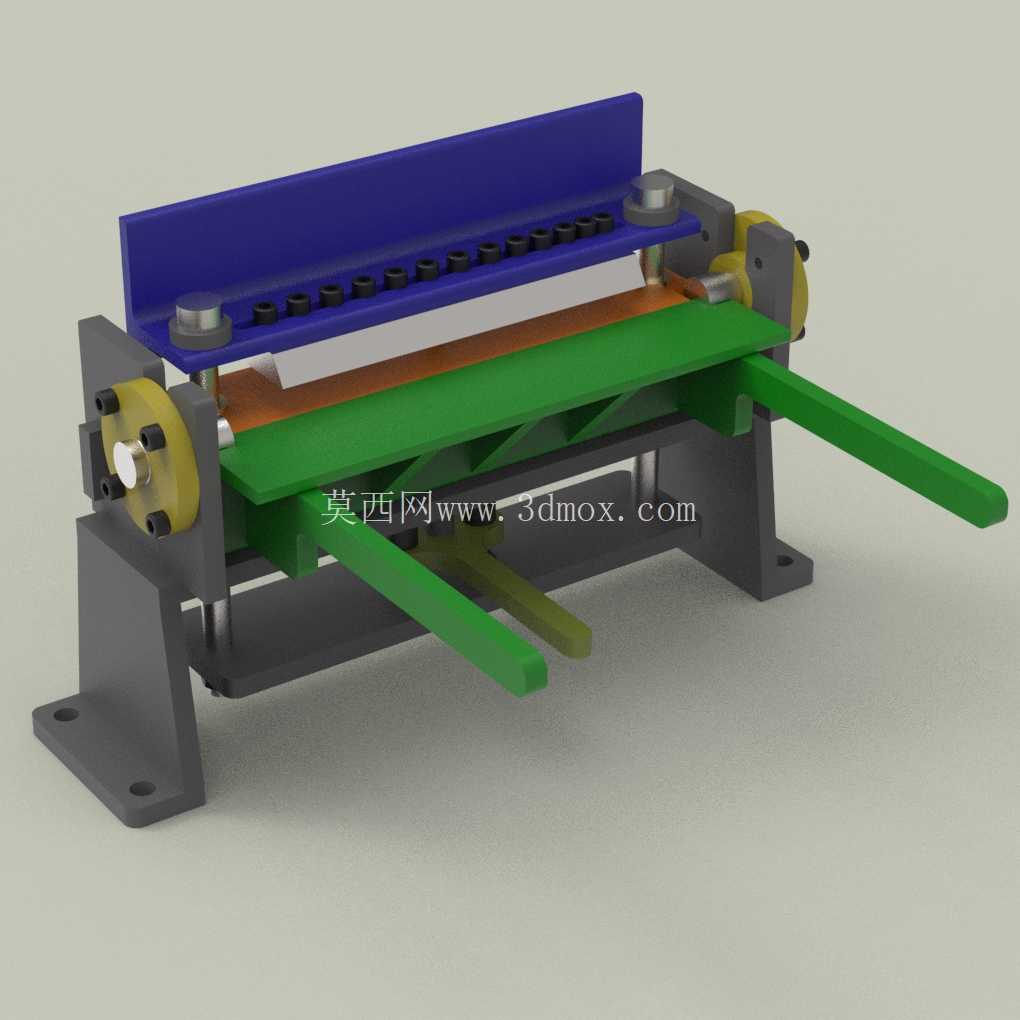

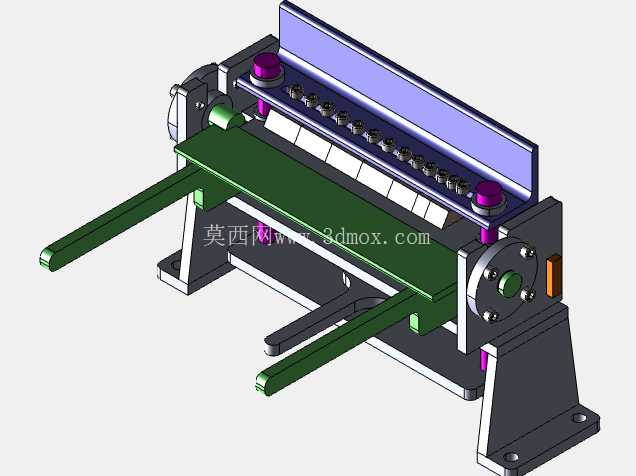

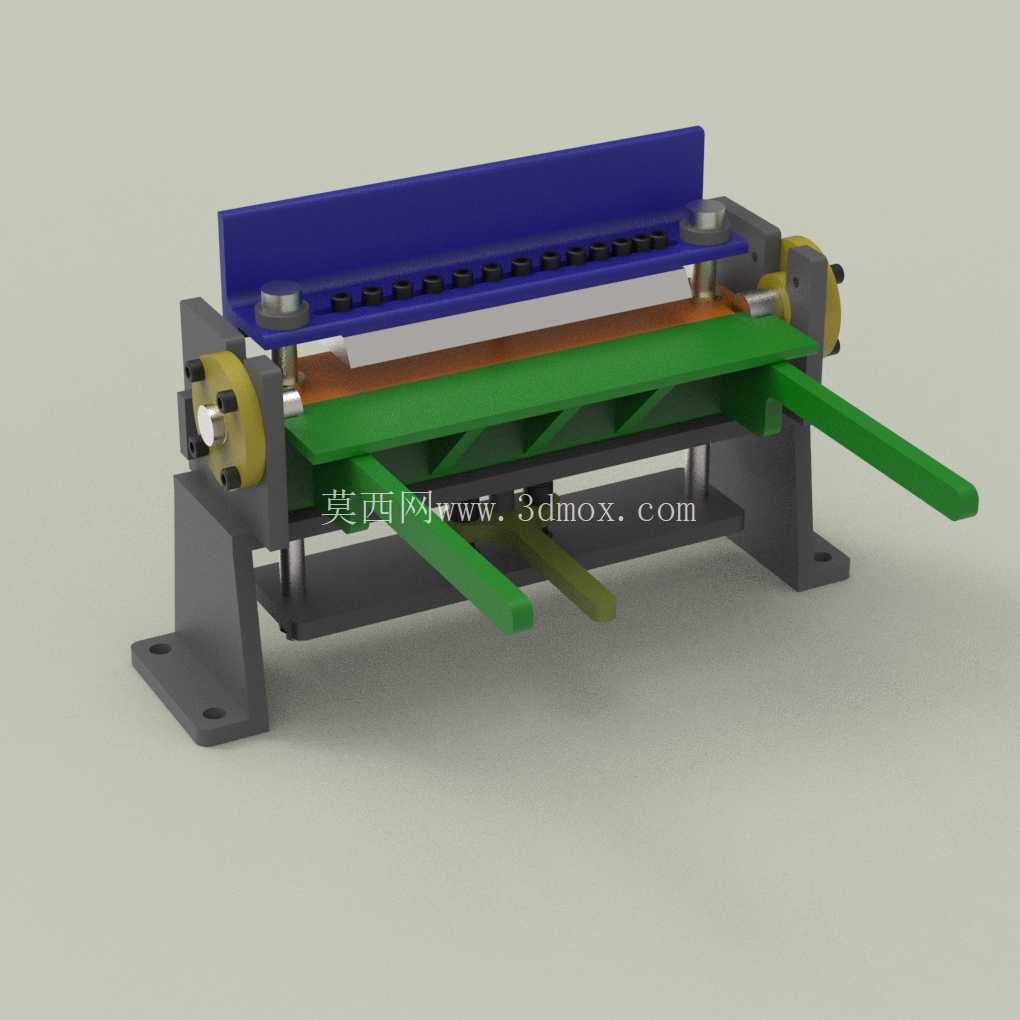

带创新锁紧结构的紧凑型钣金折弯装置

这款定制化钣金弯曲加工装置，核心适配宽度400毫米以内的薄型板材折弯作业，在小型加工车间、产品原型打样工位、轻型钣金制造场景中有着极高的适配性，相比常规同规格折弯设备，它的占地面积更小，操作动作更简洁，不需要复杂的外接动力配套，单人即可完成上料、定位、折弯、取件的全流程操作。从结构设计逻辑来看，这款装置的核心突破点在于重新设计了板材锁定与夹紧机构，摒弃了传统折弯机上多螺栓分步压紧、或者偏心轮单点施压的锁紧逻辑，采用沿板材宽度方向排布的多点同步压紧结构，配合侧端的联动操作手柄，单次扳动即可完成整个待折弯板材宽度方向的均匀压紧，不会出现传统小型折弯设备常见的压紧力不均、折弯边起皱、局部压痕过深的问题，同时锁紧状态的保持不需要持续施加外力，依靠机构自身的力学自锁特性即可维持稳定的压紧力，即便操作人员临时离开工位，压紧状态也不会意外松脱，从结构层面规避了加工过程中的安全隐患。

在实际使用场景中，这款装置可以完成0.5-2毫米厚度常见冷轧钢板、铝板、铜板的直线折弯作业，折弯角度可以通过下方的定位挡块进行0-135度范围的灵活调整，折弯作业时，待加工板材从装置前端的进料工位送入，抵靠到后侧的定位挡条后，扳动侧端的锁紧手柄完成板材压紧，随后操作折弯摆臂完成折弯动作，复位锁紧手柄即可取出成型工件，整个操作流程不需要额外的工具辅助，单次折弯作业的循环时间可以控制在10秒以内，对于小批量、多品种的钣金件加工来说，生产效率远高于手动折弯工具，同时设备本身的制造成本和维护成本远低于大型数控折弯设备，非常适合初创加工团队、学校实训工位、产品研发打样车间使用。

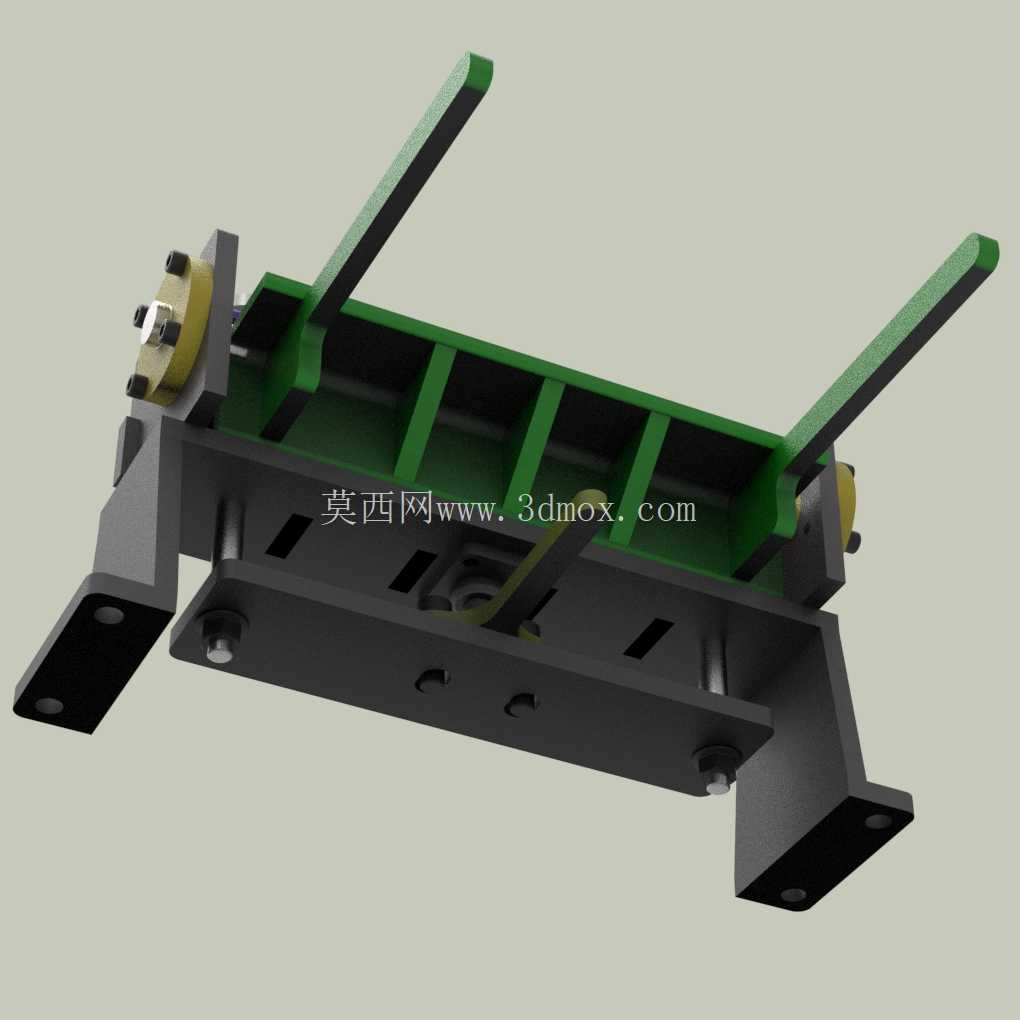

从安装边界来看，这款装置整体采用框架式焊接底座结构，底座预留了四个螺栓安装孔，可以直接固定在常规的钳工工作台或者定制的设备支架上，不需要额外做地基处理，整体设备的横向宽度不超过500毫米，纵向深度不超过350毫米，安装完成后上方操作空间预留200毫米即可满足全行程动作需求，不会占用过多的车间工位面积。结构细节上，压紧机构的压条采用了分段式可调设计，针对不同厚度的板材，可以快速调整压条的下压行程，避免压合力过大导致板材表面出现压伤，同时折弯工作刃口做了圆角处理，折弯过程中不会在板材弯折处产生应力集中的裂口，针对不同材质的板材加工需求，还可以在压条和折弯刃表面粘贴防滑防刮的聚氨酯垫层，加工表面质量要求高的装饰类钣金件时，也能保证工件表面无划痕、无压痕。

这款装置的传动与锁紧联动结构做了磨损补偿设计，长期使用后如果出现锁紧间隙变大、压紧力不足的情况，只需要调整联动轴端的锁紧螺母即可消除间隙，不需要整体更换零部件，日常维护只需要在铰接转动部位定期加注润滑脂即可，没有复杂的液压、电气配套元件，故障率极低，即便没有专业设备维修经验的一线操作人员，也能完成日常的保养和间隙调整工作。相比市面上常见的同规格小型折弯设备，它的整体结构更紧凑，锁紧操作更便捷，折弯成型的精度一致性更好，在400毫米宽度以内的薄板折弯加工场景中，能够兼顾加工效率、成型质量和使用成本的多重需求，尤其适合加工配电箱小型壳体、设备钣金护罩、五金支架类的小型钣金工件，不需要复杂的操作培训，新入职的操作人员经过十几分钟的讲解即可独立完成操作。
