龙门式木工数控铣削加工设备结构

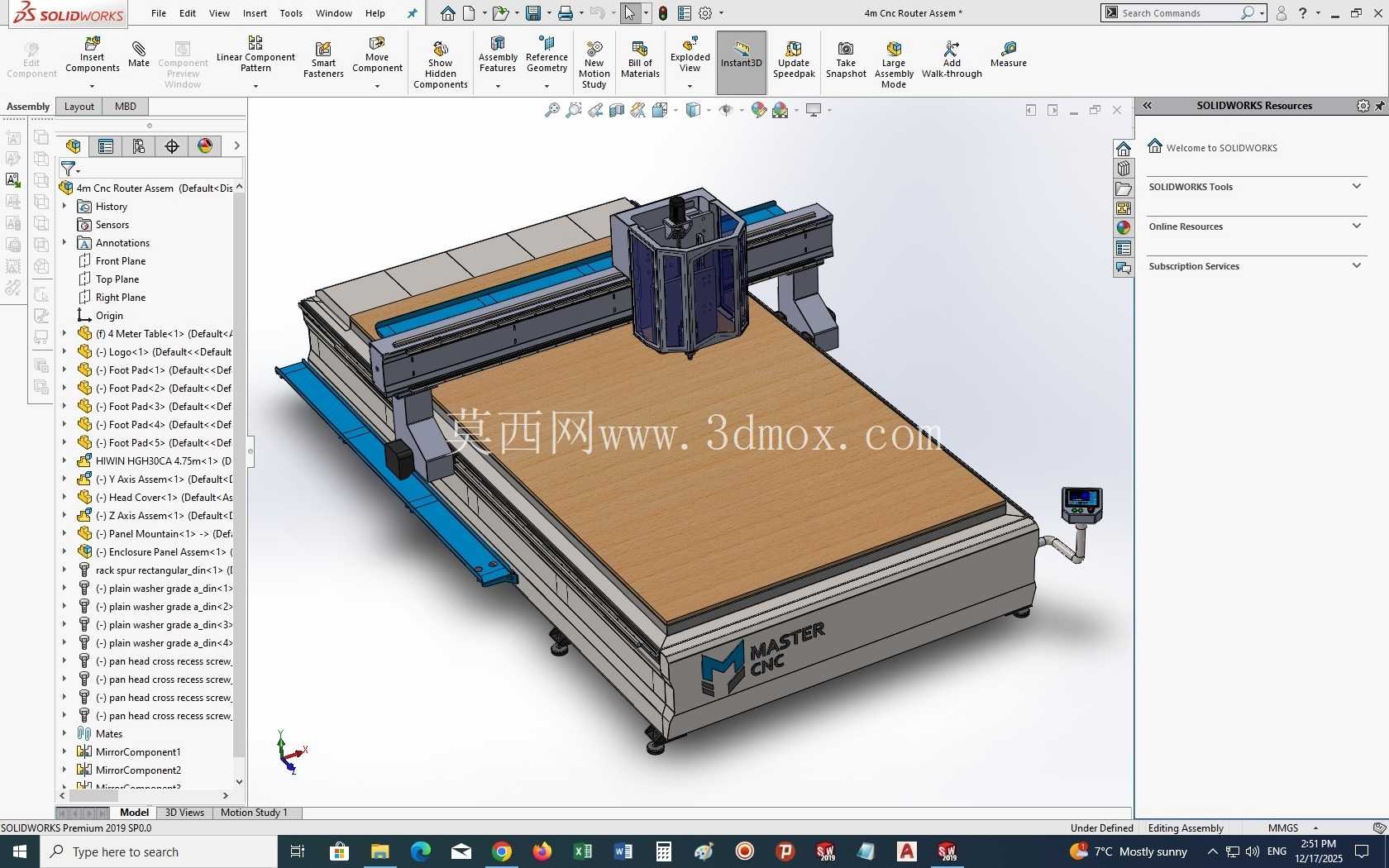

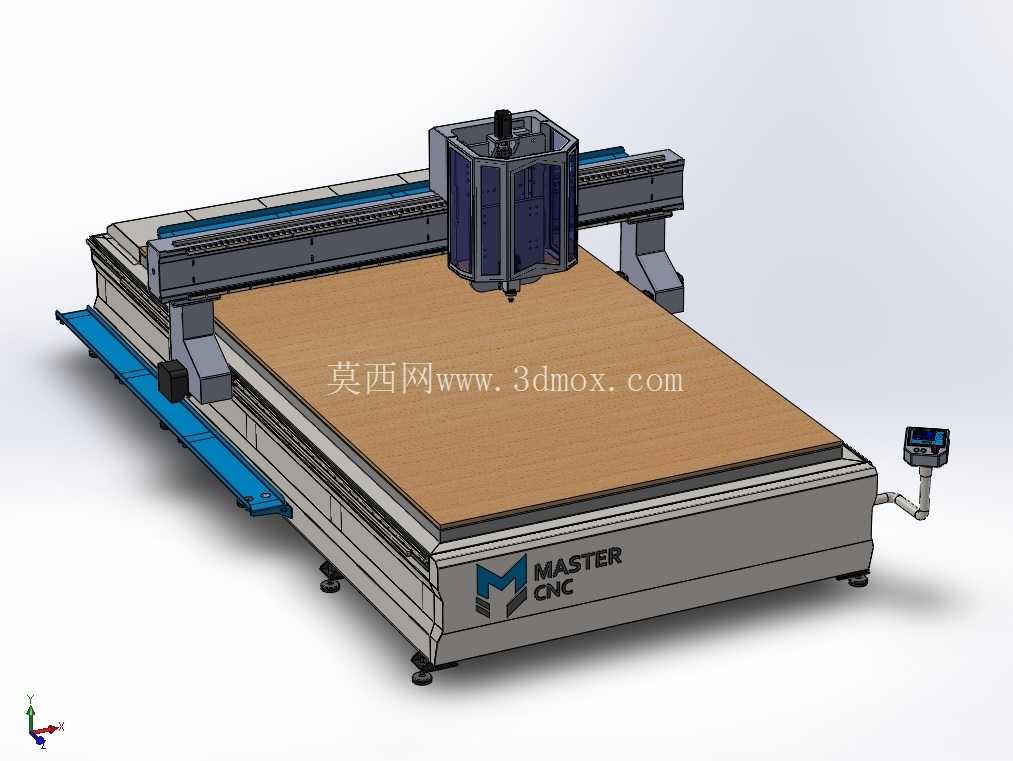

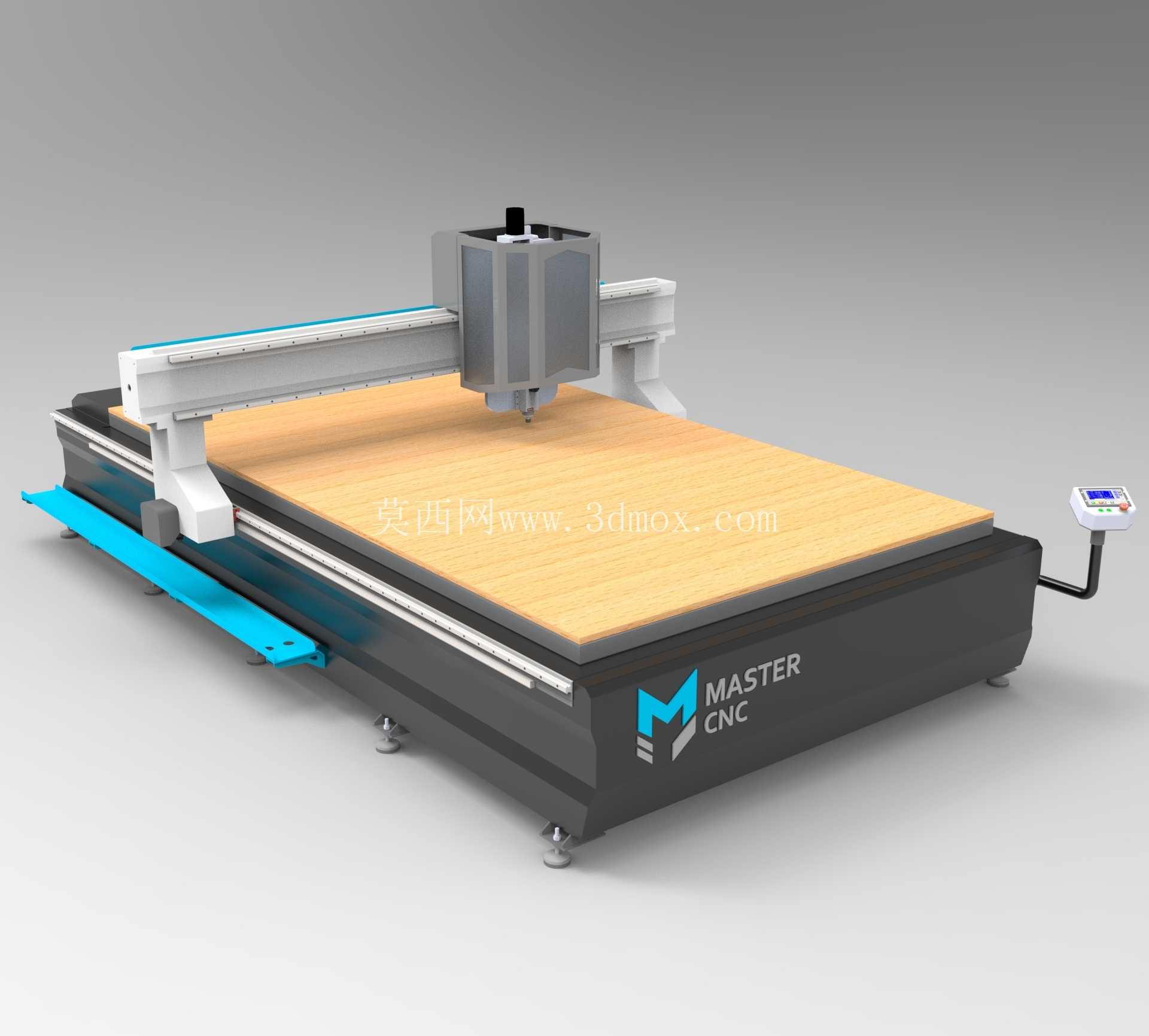

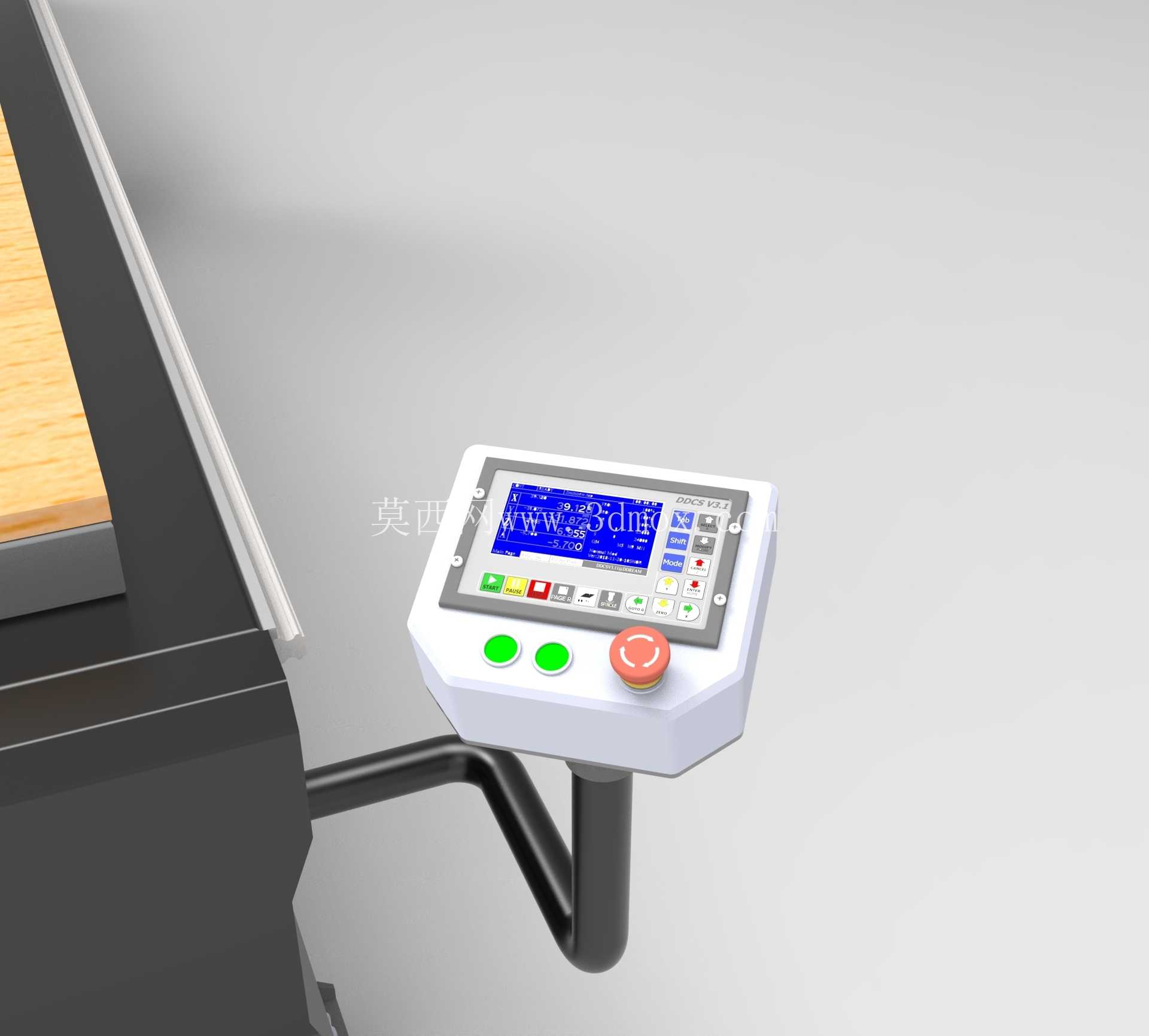

　　这款龙门移动式数控铣削设备，核心面向人造板材、实木型材的大平面加工场景，在定制家具生产、广告板材裁切、工艺木作加工、绝缘板材成型等场景中应用广泛，可一次性完成大尺寸幅面工件的铣槽、切割、雕花、钻孔等多工序加工，无需多次装夹对位，能有效减少工序周转带来的精度损耗。设备整体采用龙门架沿床身两侧导轨纵向移动的结构形式，加工主轴搭载在龙门横梁的滑座上，可沿横梁做横向进给，同时主轴滑枕可沿垂直方向做升降进给，三个轴向的进给运动均采用直线导轨副搭配精密滚珠丝杠传动，保证进给过程的平稳性与定位精度，避免加工过程中出现爬行、振纹等问题。

　　床身部分采用整体焊接钢结构件，经去应力退火处理后再进行导轨安装面的精加工，从基础结构上避免长期使用后的形变问题，床身两侧的导轨安装面经过精磨处理，直线度公差控制在每米0.02mm以内，保证龙门纵向移动的平行度要求。工作台面采用硬质密度板搭配T型槽压条结构，可适配不同规格的工件装夹需求，工作台的幅面尺寸可覆盖常规1220*2440mm标准板材的整板加工，无需对板材进行预裁切，减少前期备料工序。设备的主轴采用高速风冷电主轴，转速范围覆盖0-18000rpm，可适配不同材质的加工刀具，针对木材、亚克力、PVC、铝塑板等不同材质的加工需求，可通过调整主轴转速与进给速度匹配最优切削参数，避免出现烧边、崩茬等加工缺陷。

　　主轴安装座带有自动压料脚结构，加工过程中压料脚可紧贴工件表面，防止薄板材加工时出现翘曲位移，保证切削深度的一致性。龙门横梁采用矩形钢管焊接结构，内部布置加强筋板提升整体刚性，横梁上的横向导轨安装面同样经精磨加工，保证滑座横向移动的直线度，滑座与横梁之间采用双滑块导轨配置，可承受主轴切削时产生的侧向力矩，避免重切削时出现颤振。设备的纵向传动采用双侧齿轮齿条传动搭配伺服电机驱动，相比丝杠传动可实现更长行程的高速进给，同时齿条经磨削处理，反向间隙控制在0.05mm以内，保证纵向进给的定位精度。横向与垂向进给则采用精密滚珠丝杠传动，搭配伺服电机的闭环控制，可实现0.01mm的进给分辨率，满足精细雕花、精密铣槽的加工精度要求。床身底部布置可调式支撑脚杯，安装时可通过调整脚杯高度调整床身水平度，无需专门做混凝土地基，降低车间安装的基础要求，设备整体的外接气源接口、电气接口均布置在床身侧方的走线槽内，布线整齐且方便后期维护检修。设备的安全防护方面，横梁两端布置有限位撞块与行程开关，防止移动超程造成结构碰撞，主轴部位带有刀具冷却与除尘接口，可外接工业除尘设备，将加工产生的木屑粉尘及时吸走，避免粉尘堆积影响导轨、丝杠的传动寿命，同时改善车间加工环境。

　　在设计过程中，针对木工加工粉尘大的特点，所有导轨、丝杠副均配备防尘折布与刮屑板，可阻挡木屑粉尘进入传动副内部，延长核心传动部件的维护周期；电气柜采用密封式结构，配备散热风扇与防尘滤网，避免粉尘进入电气元件造成短路故障。设备的安装边界需预留前后左右各1米的操作与维护空间，顶部预留0.5米的走线与除尘管道安装空间，整体占地尺寸根据加工幅面不同可做对应调整，核心结构的刚性匹配可满足常规切削参数下的长时间连续加工需求，不会因连续运行产生结构热形变影响加工精度。
