车床配套尾座三维结构设计

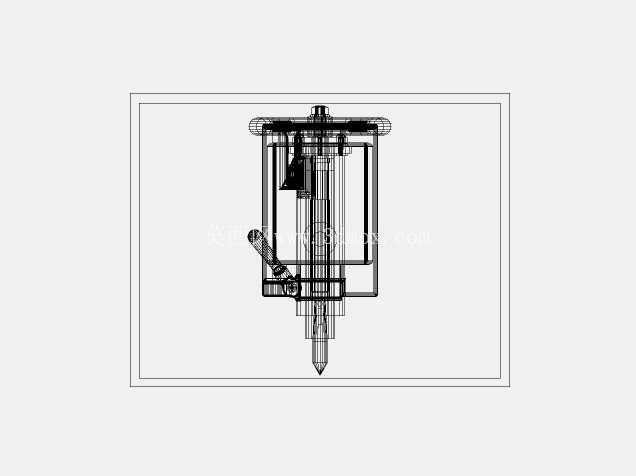

　　在普通卧式车床、小型仪表车床的轴类零件加工场景中，尾座是承担工件轴向顶紧、辅助支撑的核心配套部件，尤其在加工长径比超过4的细长轴、带中心孔的盘套类零件时，尾座的同轴度、锁紧可靠性直接决定加工过程的振动幅度与最终尺寸精度。这套尾座结构采用经典的卧式滑移布局，整体由底座、滑移套筒、内置顶尖、驱动手轮、侧边锁紧手柄几个核心模块组成，底座底面设置有与车床床身导轨匹配的安装定位面，可沿床身轴向滑动调整位置，适配不同长度规格的工件装夹需求。

　　从功能实现逻辑来看，转动端部手轮时，手轮连接的丝杠副会带动套筒沿底座内的导向孔做轴向进给，推动前端莫氏锥度安装的顶尖顶入工件端面的中心孔，完成工件的轴向定位；侧边的偏心锁紧手柄可在顶尖顶紧到位后，将套筒与底座的相对位置完全锁死，避免切削过程中受径向切削力作用出现套筒回缩、工件移位的问题。设计过程中优先考虑了运动部件的同轴度控制，套筒的导向孔与顶尖安装锥孔采用一次装夹加工的工艺基准，保证顶尖轴线与主轴轴线的同轴度误差控制在0.02mm以内，减少加工时的工件圆度跳动。

　　安装边界方面，底座的导轨配合面宽度适配常规小型车床的床身导轨间距，整体轴向滑移行程可覆盖常见小型零件的装夹长度范围，手轮的轮缘直径经过力臂优化，操作人员无需施加过大的手动力即可实现足够的顶紧力，锁紧手柄的操作位置设置在机身外侧，无需探身到加工区域即可完成锁紧与松开操作，符合日常加工的操作动线。顶尖采用标准莫氏锥度安装接口，可根据加工需求更换固定顶尖、回转顶尖或者钻头、铰刀等孔加工刀具，拓展尾座的孔加工辅助功能，在小型零件的端面钻中心孔、铰孔工序中，可直接移动尾座完成进给，无需额外安装刀架辅具。底座下部设置有锁紧压板结构，当尾座沿床身滑动到目标位置后，可通过压板螺栓将尾座整体与床身导轨锁固，避免大切削量加工时尾座出现轴向窜动。

　　套筒的外圆表面做了高频淬火处理，表面硬度达到HRC45以上，长期往复滑移也不会出现导向面拉伤、磨损间隙过大的问题，手轮与丝杠的连接位置设置有防尘端盖，可阻挡加工过程中的切屑、切削液进入丝杠传动副，延长传动部件的维护周期。在实际车间应用场景中，这类尾座不仅适配普通卧式车床，也可改装用于小型外圆磨床、木工车床的工件辅助支撑，结构的通用性较强，所有连接尺寸都遵循机床附件的通用标准，替换原有磨损尾座时无需对床身做二次改装，直接对齐导轨安装即可投入使用。
