小型动力单元组件装配结构三维数模

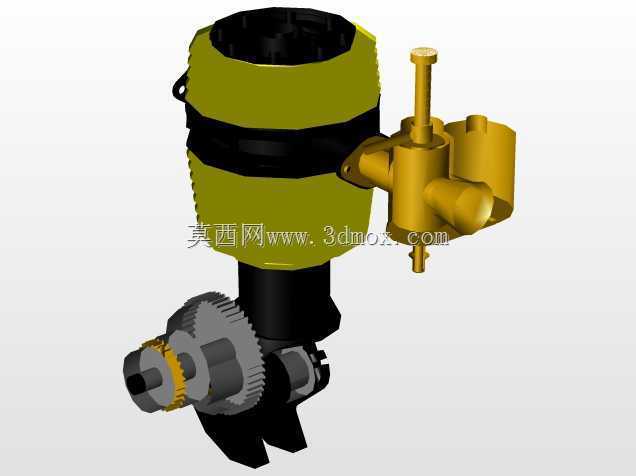

　　这套装配结构的建模核心围绕小型内燃动力单元的实际落地需求展开，先从安装边界说起，整个组件的安装基准面设置在下部传动齿轮组的输出轴端面，输出轴采用标准渐开线圆柱齿轮参数，齿顶圆、齿根圆的公差带完全匹配通用小型动力设备的传动接口，安装时无需额外加工转接法兰，可直接对接负载端的齿轮传动副，适配园林机械、小型便携发电机组、迷你摩托类动力配套场景。从功能拆分来看，上部橄榄形的腔体为动力核心的缸体部分，外部的环形箍带结构并非装饰件，而是用于固定缸套与散热壳体的锁紧结构，建模时特意保留了箍带的安装让位缺口，实际装配时可通过侧面的凸耳结构穿入锁紧螺栓，完成缸体上下段的密封压紧，避免运行过程中因振动出现密封失效。

　　侧面集成的金色阀体组件是整个动力单元的油气控制核心，建模时还原了阀体上的三个接口：垂直向上的杆状结构为油量调节拉杆，水平方向的两个通口分别为进油通道与油气混合输出通道，阀体与缸体的连接面做了定位销孔的结构还原，实际装配时可通过定位销快速完成对位，避免油道错位导致的供油不畅。下部的传动齿轮组并非单一齿轮，而是集成了启动棘爪、动力输出齿轮、正时传动齿的复合组件，建模时还原了齿轮之间的啮合间隙，齿侧间隙按照小型动力设备的通用标准设置，既保证传动过程中不会出现卡滞，也能避免间隙过大导致的传动噪音与回程误差，齿轮中心的轴孔做了键槽结构，可通过平键完成与输出轴的周向固定，传递额定扭矩时不会出现打滑。

　　设计过程中特意规避了很多新手建模常犯的装配干涉问题：比如阀体与缸体连接的螺栓孔深度、齿轮组与下部壳体的转动间隙、调节拉杆的最大行程让位，都按照实际装配需求做了空间预留，整个组件拆分为单个零件后可直接生成工程图用于加工验证。从应用场景的适配性来看，这套结构没有采用大排量发动机的复杂水冷结构，而是通过缸体外壁的散热筋结构实现风冷散热，整体体积紧凑，横向安装尺寸控制在极小范围内，可适配对安装空间有严格限制的便携动力设备，比如手持修枝剪动力头、小型航模辅助动力单元、迷你越野模型车的动力总成。建模时所有配合面都做了公差匹配：比如缸体与阀体的结合面平面度按照密封要求设置，齿轮轴与轴承位的配合采用基孔制过渡配合，既保证装配时的同轴度，

　　也方便后期维护时的拆解更换。很多人做这类动力装配建模时容易忽略油路的走向逻辑，这套数模里特意还原了阀体内部油道与缸体进油口的对位关系，实际生产中可直接通过数模验证油道的通断，不需要额外做油路的干涉检查。另外下部的输出轴端做了油封安装位的结构，可适配标准尺寸的骨架油封，避免运行过程中润滑油渗漏到齿轮箱外部，同时齿轮箱的壳体部分预留了注油孔与放油孔的安装位，日常维护时不需要完全拆解整个组件即可完成齿轮油的更换。从安装固定的角度来看，整个组件的固定点设置在缸体侧面的两个凸耳以及下部齿轮箱的安装法兰上，三个固定点形成稳定的三角支撑，运行时的振动可通过固定点传递到设备机架，避免组件自身出现共振。建模时所有的圆角、倒角都按照实际加工工艺做了还原，没有出现加工无法实现的尖锐棱角，比如缸体与阀体连接的凸台根部做了铸造圆角，齿轮的齿端做了倒角方便装配时的啮合导入，调节拉杆的外露端做了滚花结构的预留位，方便手动调节油量时的防滑操作。
