2mm碳钢板简易冲裁工装结构设计

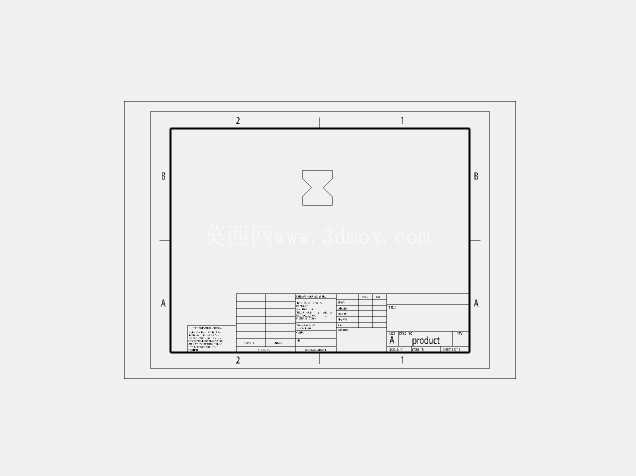

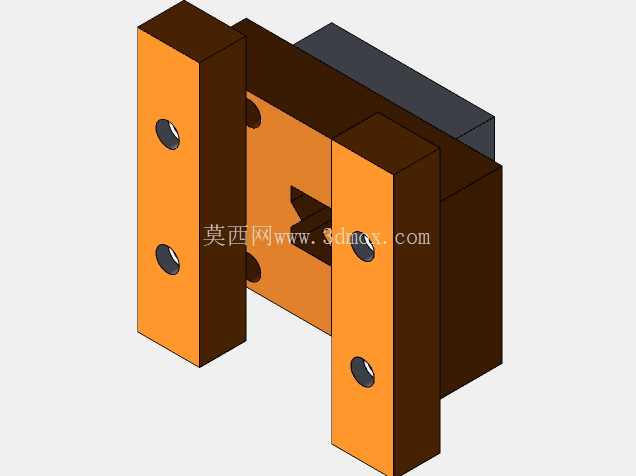

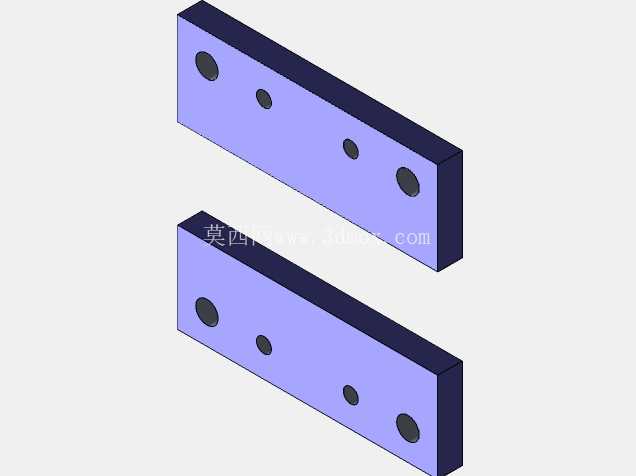

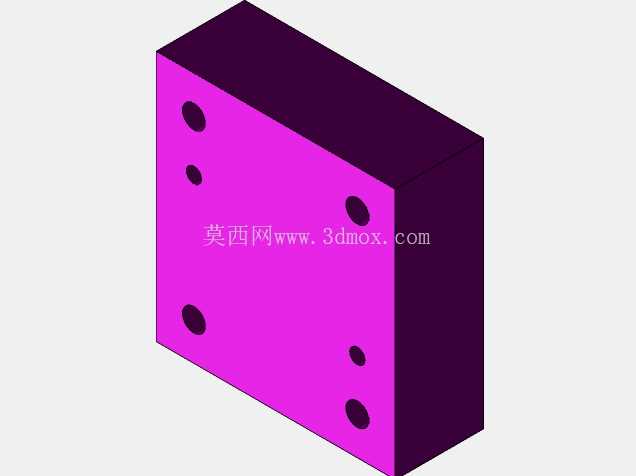

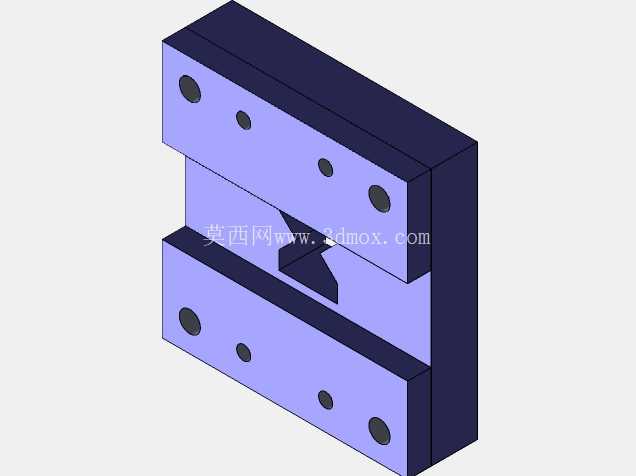

　　这套冲裁结构主要面向小型钣金加工场景，适配常规五金件小批量冲切作业，核心加工对象为2毫米厚度的普通碳素结构钢板，这类板材是低压电控柜支架、小型设备安装挂片、民用五金连接件的常用坯料，在社区五金加工点、小型钣金作坊、设备维修工段的日常作业中应用频次极高。整套结构采用分体式模架布局，上下模座通过对称布置的内六角导柱实现合模导向，导柱与模座之间采用过盈配合装配，导套内嵌自润滑铜套，可在无集中润滑的工况下连续完成上千次冲切作业而不出现导向卡滞，适配小批量加工时断续开机、缺乏日常维护的使用场景。

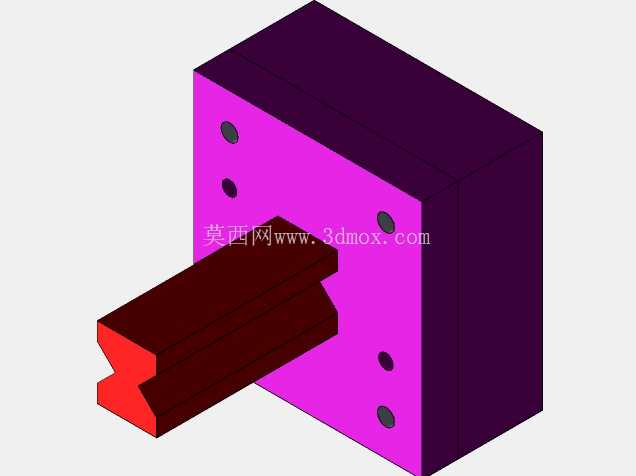

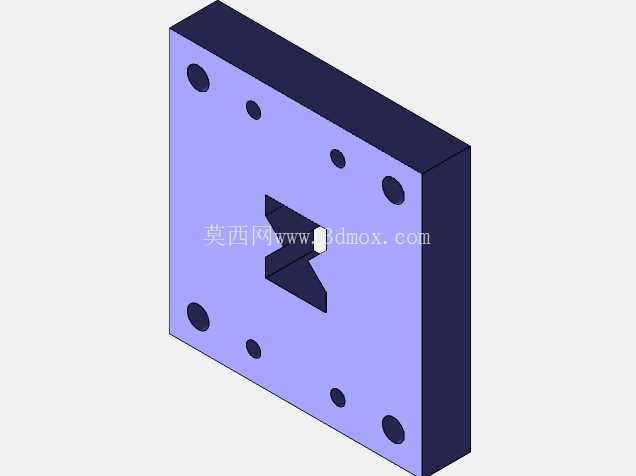

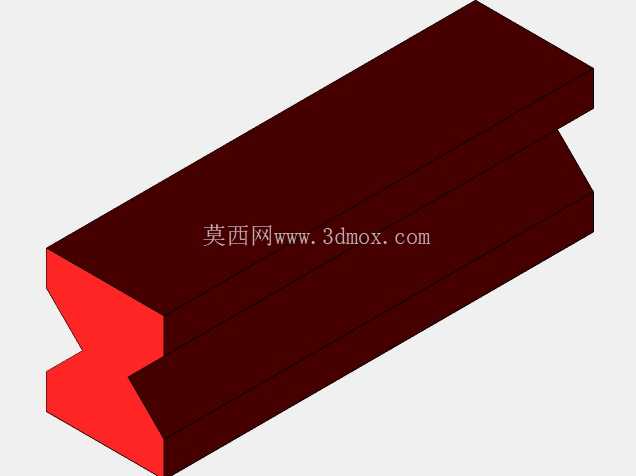

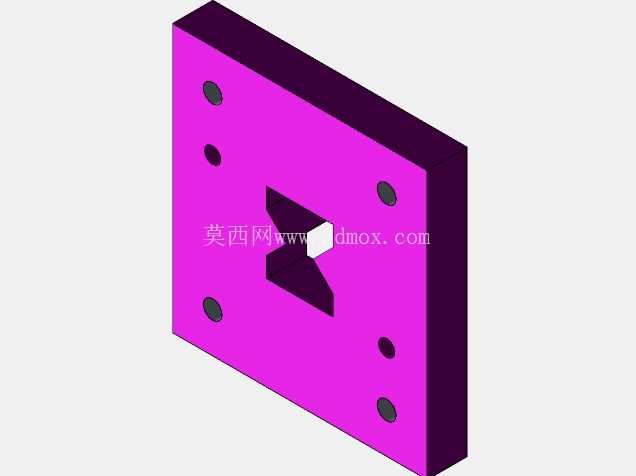

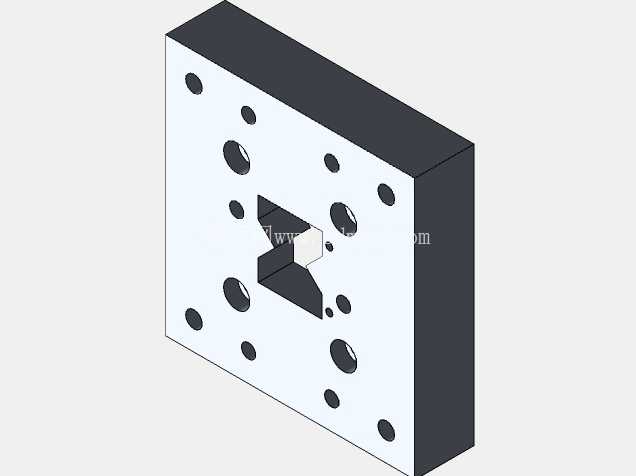

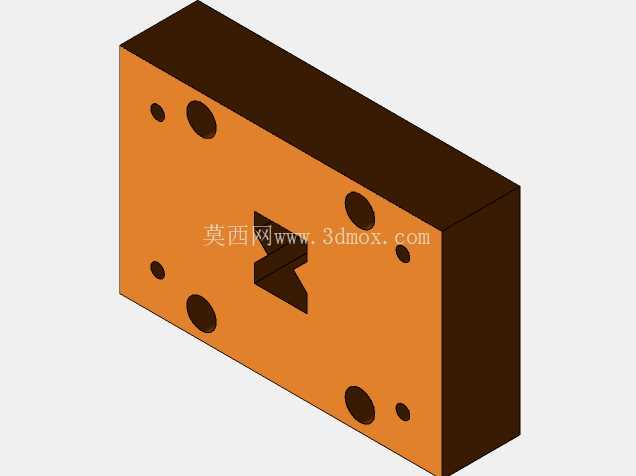

　　冲切凸模采用台阶式固定结构，通过尾部台肩卡装在上模座的安装槽内，无需额外压板即可承受冲裁过程中的反向冲击力，凸模刃口段预留3毫米的修磨余量，每次刃口磨损后只需拆下凸模平磨端面即可恢复冲切精度，无需更换整套凸模零件，大幅降低工装维护成本。凹模采用整体式镶块结构，刃口间隙按照2毫米碳钢板的冲裁工艺要求设置为板厚的8%，也就是单边0.16毫米，这个间隙值可以保证冲切断面的光亮带占比达到板厚的三分之一，毛刺高度控制在0.05毫米以内，满足普通五金件的断面质量要求，无需后续额外去毛刺工序。卸料结构采用弹性卸料板设计，卸料弹簧均匀布置在凸模周边，合模时卸料板先压紧坯料表面，避免冲切过程中板材发生翘曲变形，开模时弹簧弹力推动卸料板将卡在凸模上的坯料退下，防止带料问题影响连续作业。整套结构的安装边界适配常规16吨开式可倾压力机的工作台面尺寸，模座总厚度控制在180毫米以内，闭合高度可通过模柄处的调整垫圈进行±10毫米的微调，无需对压力机进行额外改造即可直接装夹使用。

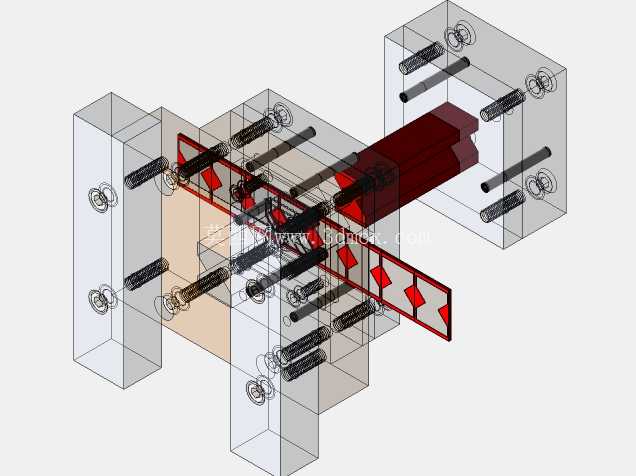

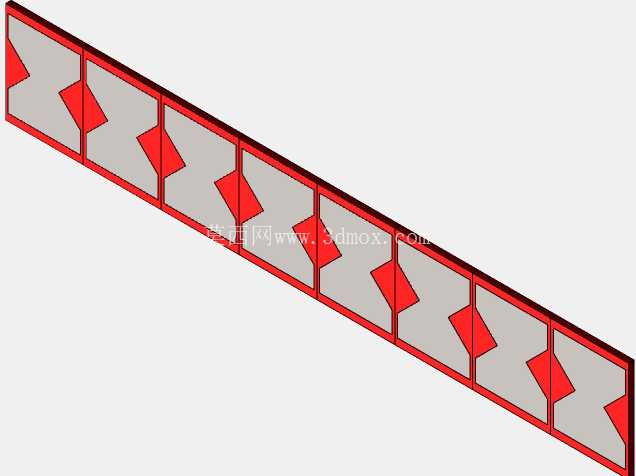

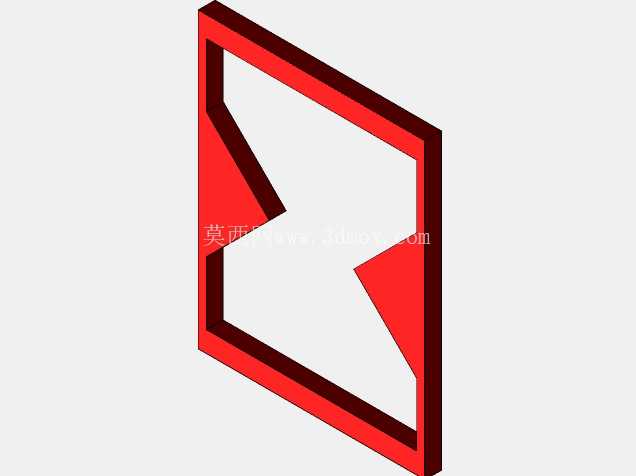

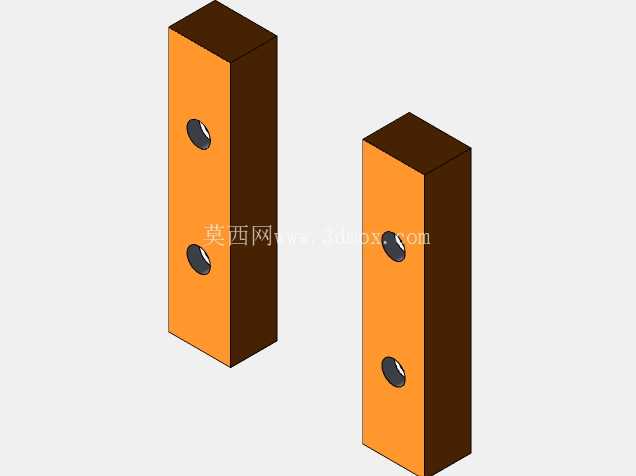

　　设计过程中特意简化了不必要的复杂结构，没有采用自动化送料定位机构，而是在凹模表面设置了可调节的定位挡块，操作人员可以根据坯料的尺寸手动调整挡块位置，适配不同宽度的条料送进，这种设计虽然不适合高速大批量冲压生产线，但对于小批量、多品种的零散加工场景来说，调整时间短、操作门槛低，普通冲压工人经过10分钟讲解即可独立操作。冲裁过程中，上模座随压力机滑块下行，卸料板首先接触条料表面并将其压紧在凹模面上，随后凸模接触板材，在压力作用下板材经历弹性变形、塑性变形、断裂分离三个阶段，最终冲切出的工件从凹模的落料孔直接落入压力机下方的收料盒，条料废料则随着上模回程被卸料板从凸模上卸下，操作人员只需手动推进条料即可完成下一次冲切循环。

　　整套结构的所有零件均采用常规机械加工工艺即可制作，模座采用45号钢调质处理，硬度达到HB220-250，具备足够的刚性承受冲裁冲击力，凸模和凹模刃口部分采用Cr12MoV合金工具钢制作，淬火硬度达到HRC58-62，保证刃口的耐磨性，导柱导套采用标准件采购，无需定制加工，整套工装的制作周期可控制在5个工作日以内，制作成本仅为精密级进模的十分之一左右，非常适合小型加工单位的临时生产需求。在实际使用过程中，需要注意每次合模前清理凹模表面的废料碎屑，避免碎屑垫在刃口处造成刃口崩缺，同时每完成500次冲切作业后在导柱表面涂抹少量锂基脂润滑，减少导向副的磨损，延长工装使用寿命。这套结构没有设置安全防护光栅等自动化安全装置，使用时需要严格遵守冲压作业安全规范，操作人员严禁将手伸入模区作业，单次送料时必须使用专用磁吸推料杆推送条料，避免安全事故发生。对于冲切不同厚度的板材，只需更换对应间隙的凹模镶块，调整凸模的伸入深度即可适配，无需更换整套模架，具备一定的通用性，可覆盖1-3毫米厚度低碳钢板的冲切加工需求，在小型五金件加工、设备维修备件制作、非标钣金件打样等场景下具备很高的实用价值。
