复合材料空心件加工用长行程纤维缠绕执行机构

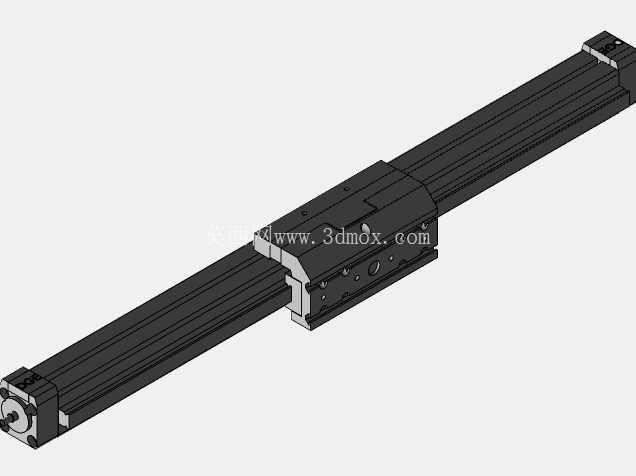

　　该线性执行单元是纤维缠绕设备的核心运动承载部件，主要面向复合材料空心回转类零件的缠绕成型工序，适配两端带开口的常规筒状、管状空心零件生产场景，常见于玻璃钢管道、碳纤维传动轴、复合材料压力容器筒身段、绝缘套管等制品的加工产线中，承担缠绕头的直线往复进给运动，配合主轴的回转动作完成纤维束的规律排布缠绕。从结构设计逻辑来看，该单元采用长行程线性模组的成熟构型，整体为封闭式铝型材基座设计，基座本体集成了直线导轨的安装基准面与内置传动腔，既可以保证长行程下的运动直线度，又能通过型材的腔体结构容纳传动部件，减少车间内纤维碎屑、粉尘进入传动副造成的磨损，适配复合材料加工车间多浮尘的工况环境。

　　滑块部分为一体化安装座设计，安装面预留了标准化的螺纹孔阵列，可直接搭载纤维导丝头、张力控制模块、浸胶辅助组件等缠绕作业的执行端部件，不需要额外设计转接板，降低整机集成时的设计工作量。传动形式上采用内置的滚珠丝杠副配合两端的支撑轴承座，丝杠两端采用固定-支撑的安装方式，可有效抵消长行程下丝杠的自重挠曲，保证高速往复运动时的传动精度，避免进给速度波动造成的纤维排布疏密不均问题，两端的端座集成了限位安装位与防撞缓冲结构，可在滑块运动至行程极限位置时提供硬限位保护，防止超程碰撞造成的部件损坏。

　　从安装边界来看，该单元的基座底面为整面平直安装基准，沿长度方向预留了T型槽安装位，可直接固定在缠绕设备的主机架上，不需要额外加工安装平面，整体截面尺寸紧凑，宽度方向占用空间小，可在多工位缠绕设备上并排布置多组单元，实现多缠绕头的同步作业，适配不同直径、不同长度空心零件的生产需求。在实际应用中，该单元的有效行程可覆盖常规中小型空心零件的缠绕长度需求，运动速度可根据纤维缠绕的线型设计进行匹配调整，配合主轴的转速联动，可实现环向缠绕、螺旋缠绕、纵向缠绕等多种缠绕线型的进给要求，滑块的运动重复定位精度可满足纤维排布的节距公差要求，避免出现纤维重叠、间隙过大等成型缺陷。

　　设计过程中充分考虑了复合材料缠绕工序的作业特点，外露的运动面采用了低摩擦的密封刮屑条设计，可在滑块往复运动时自动刮除附着在导轨面的胶液、纤维碎屑，减少日常维护的频次，基座端部预留了电机安装接口，可适配不同规格的伺服电机、步进电机安装，根据设备的控制精度需求灵活选配驱动部件，不需要对基座进行二次加工。该结构的受力设计经过优化，滑块部分可承受缠绕作业时导丝头带来的径向、轴向载荷，在高速缠绕作业时不会出现明显的振动变形，保证纤维张力的稳定性，避免因机构振动造成的纤维张力波动，进而影响最终成型零件的层间结合强度与尺寸精度。对于设备集成厂商而言，该标准化的线性执行单元可直接作为成熟模块纳入纤维缠绕机的整机设计中，减少自研线性运动部件的设计、验证周期，降低整机开发的成本与风险，其统一的安装接口也便于后期的维护更换，当部件出现磨损时可直接整体替换，减少产线的停机维护时间。
