1.5mm碳钢板冲裁用可动卸料板冲裁模结构

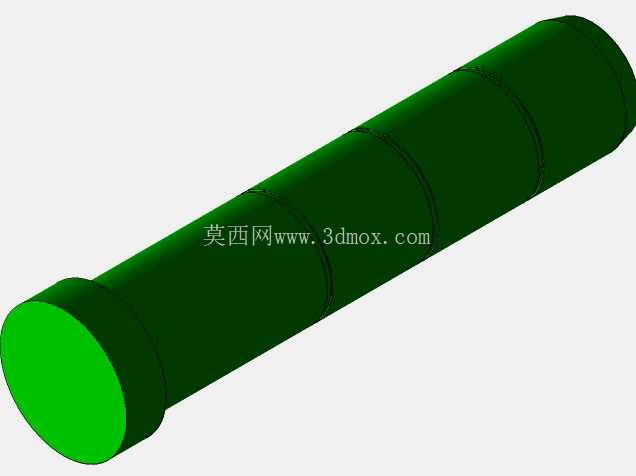

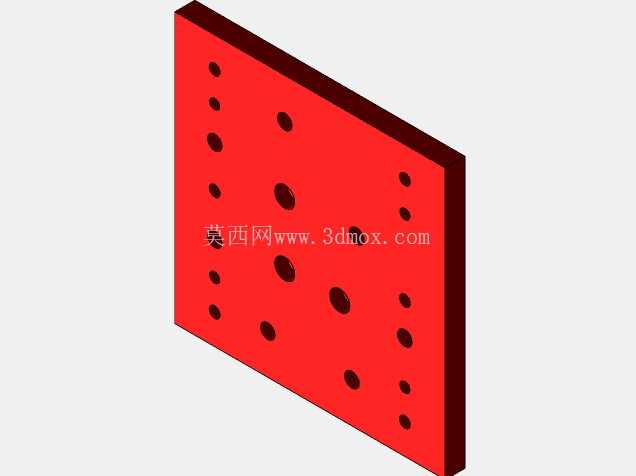

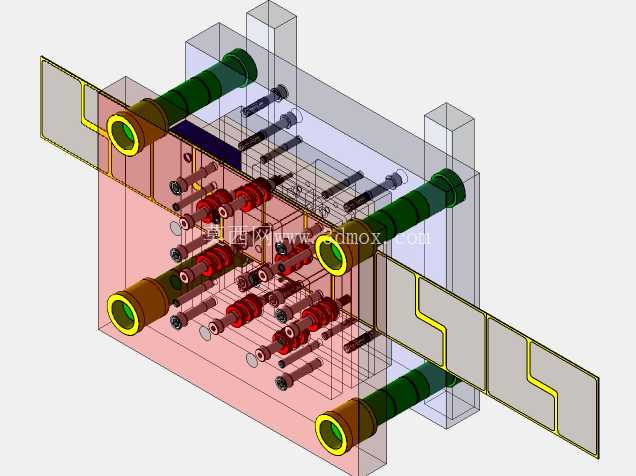

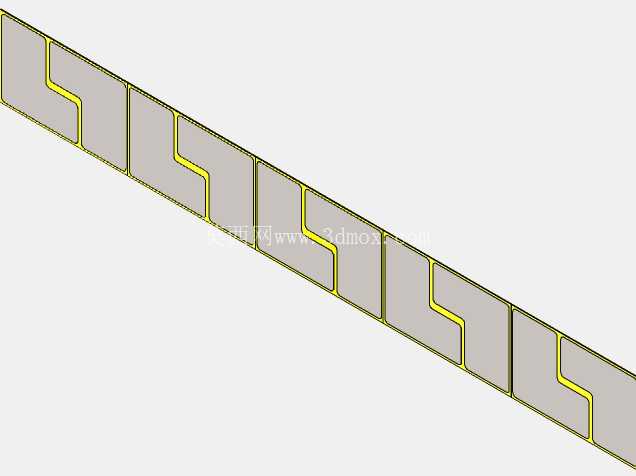

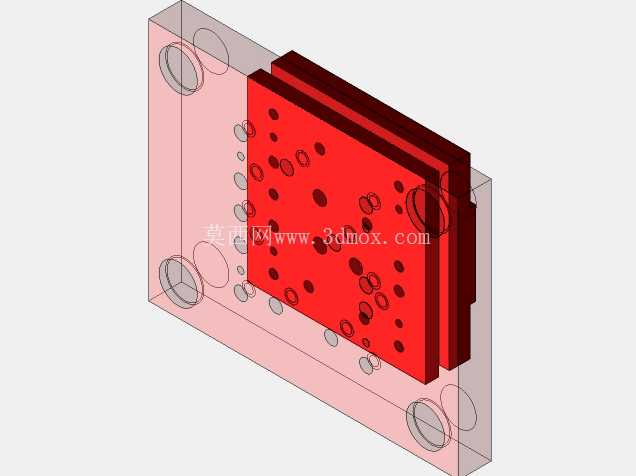

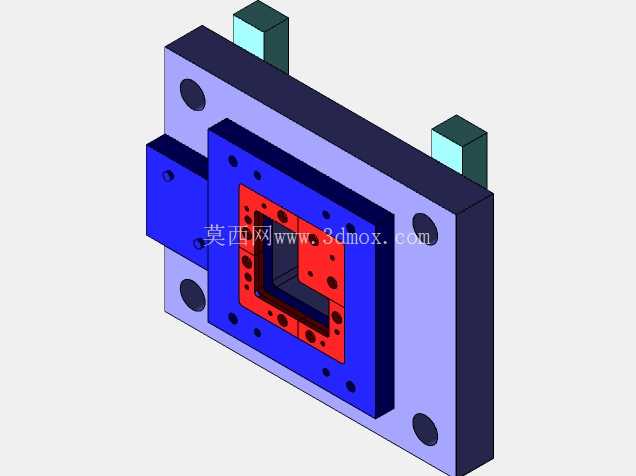

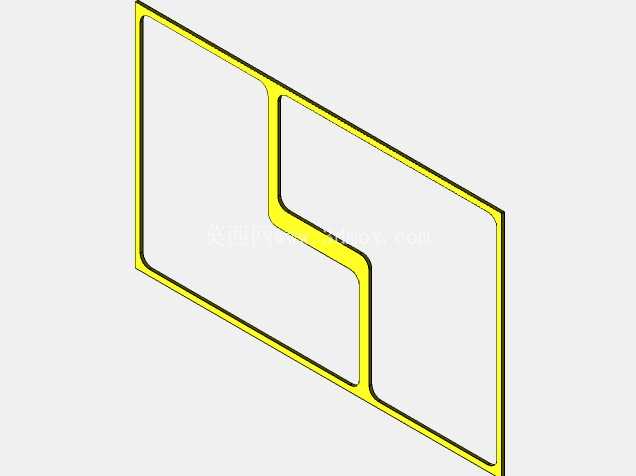

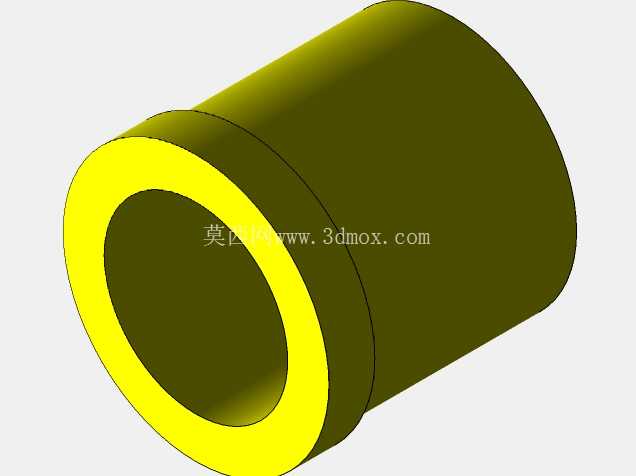

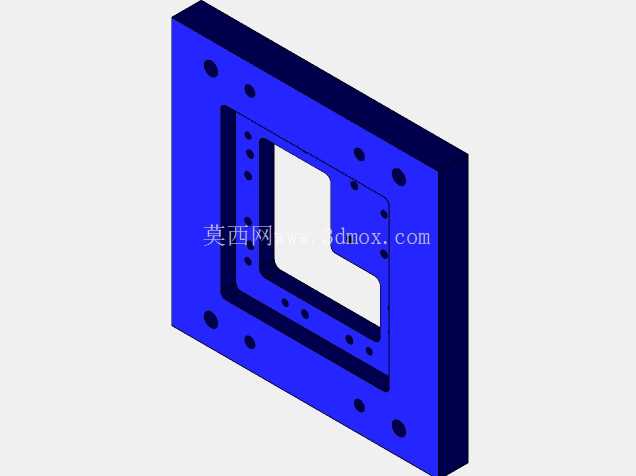

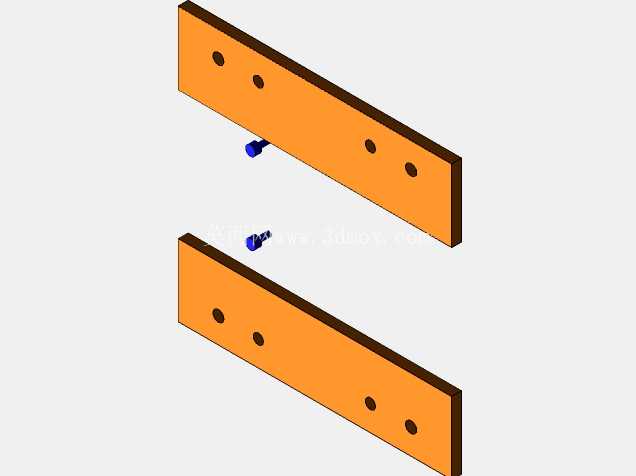

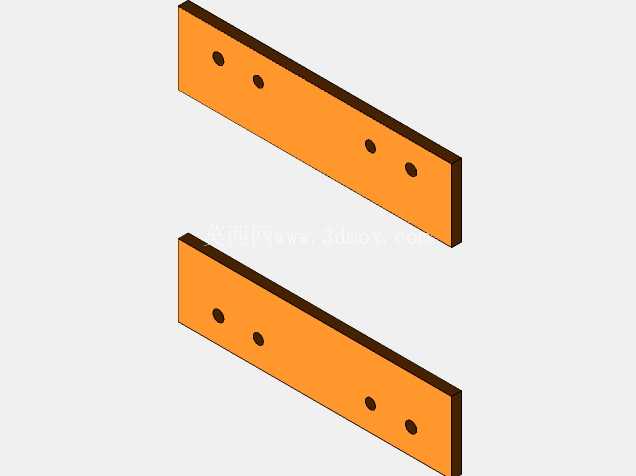

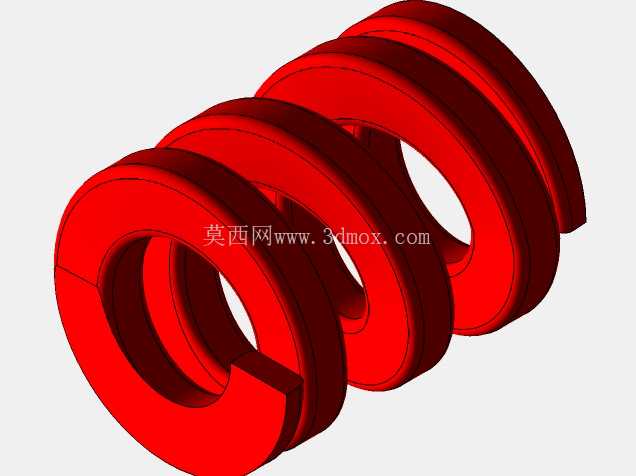

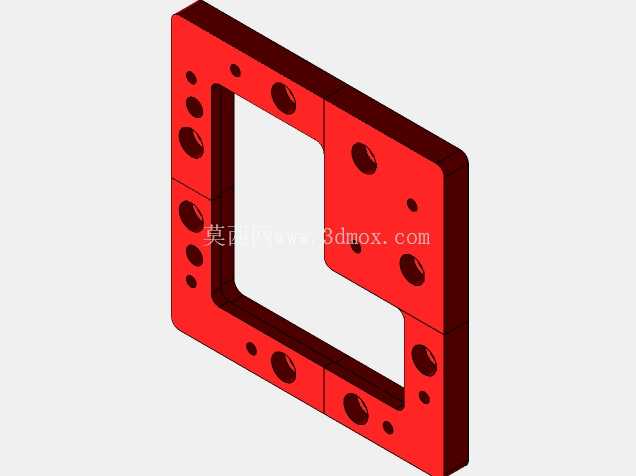

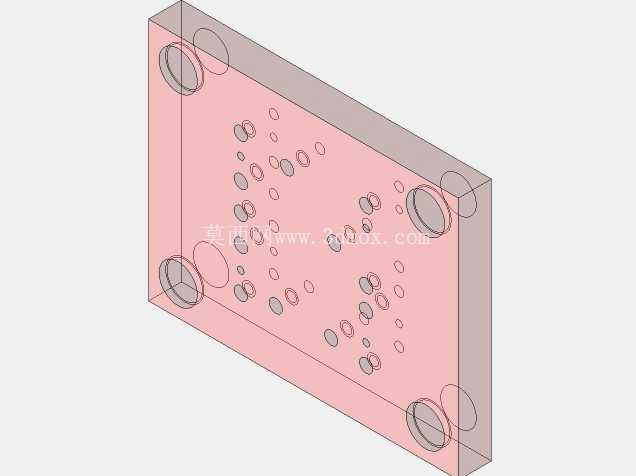

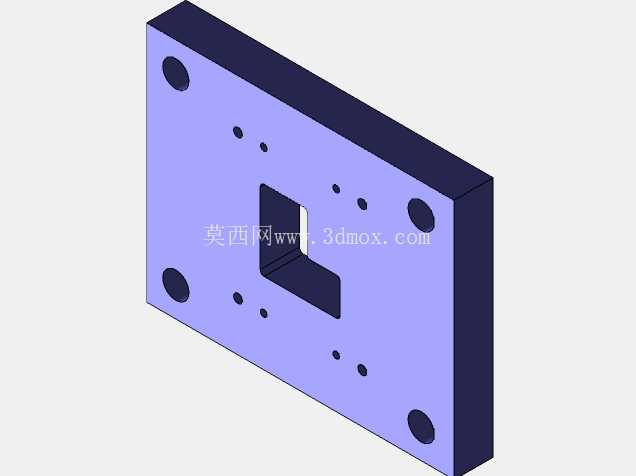

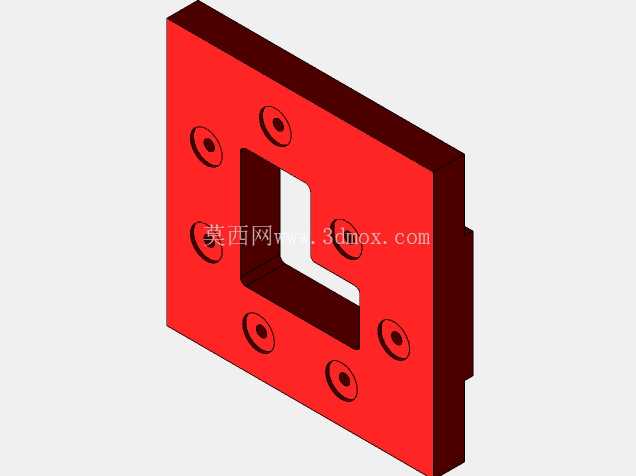

这套冲裁模针对1.5mm厚普碳钢板的连续冲裁工序设计，核心配置可移动卸料板结构，适配条料级进送料的冲压生产场景，多用于家电钣金外壳、小型五金结构件的批量冲裁加工环节，能在普通开式压力机上完成安装调试，适配常规自动化送料架的条料输送节拍。从实际冲压工况来看，普通固定卸料板在冲裁薄碳钢板时，容易出现板料翘曲、卸料力不均导致的工件变形，尤其是带窄边冲裁轮廓的零件，卸料瞬间的拉扯会直接造成冲裁断面毛刺超标、零件平面度超差，这套结构的可移动卸料板通过独立的弹性元件提供预压力，在凸模接触板料前就将条料平稳压紧在凹模表面，冲裁完成后卸料板跟随弹性复位节奏平稳将箍在凸模上的板料卸下，全程避免板料发生横向窜动，能将冲裁件的平面度控制在0.1mm/m以内，冲裁断面光亮带占比稳定在板厚的三分之一以上。设计阶段首先围绕条料的送进路径做布局，四组导向导柱沿模架周向对称布置，导柱与导套采用H6/h5的小间隙配合，保证上下模合模时的对中精度，避免凸模啃伤凹模刃口；卸料板本身除了承担卸料、压料功能外，还额外加工了与小直径凸模配合的导向孔，对冲小孔的凸模起到全程导向保护作用，避免细长凸模在频繁冲裁过程中发生弯曲、崩刃问题。模架的安装边界完全适配常规25吨开式压力机的工作台尺寸，上下模座的安装槽、压板螺栓孔位置符合行业通用夹具的装夹标准，不需要额外加工过渡连接板就能直接完成装夹；卸料板的行程根据冲裁板厚、导料板高度做匹配设计，行程预留3mm的安全余量，既保证送料时条料能在导料板间顺畅移动不卡滞，又能在压料时提供足够的压紧力，避免条料在冲裁瞬间发生材料流动导致的尺寸偏移。凸模与固定板采用过盈配合加尾部铆接的固定方式，凹模采用整体式镶块结构，刃口磨损后可以快速拆卸更换，不需要将整套模架从压力机上拆下，能大幅减少生产线的停机维护时间；导料板沿条料送进方向布置，侧面设置侧刃挡块控制条料的送进步距，步距精度控制在±0.02mm以内，保证多工位连续冲裁时各工位的轮廓位置度符合图纸要求。弹性卸料元件采用矩形截面螺旋弹簧，沿卸料板周向均匀布置，弹簧预压缩量根据卸料力计算值调整，保证卸料力在整个卸料板平面上均匀分布，避免局部压力过大导致板料压痕，或是局部压力过小导致卸料卡滞；模架的上下模座采用45号钢调质处理，整体刚性足够承受连续冲裁的交变载荷，长时间冲压不会出现模座变形导致的合模间隙偏移问题。实际投产调试时，只需要根据冲裁板料的厚度调整压力机的闭合高度，配合送料机的送料速度匹配冲压节拍，就能实现连续稳定生产，冲裁过程中产生的废料通过凹模下方的漏料孔直接落入压力机工作台的废料槽，不需要额外安排人工清理废料，能适配单人多机看管的生产线布局，降低批量生产的人工成本。
