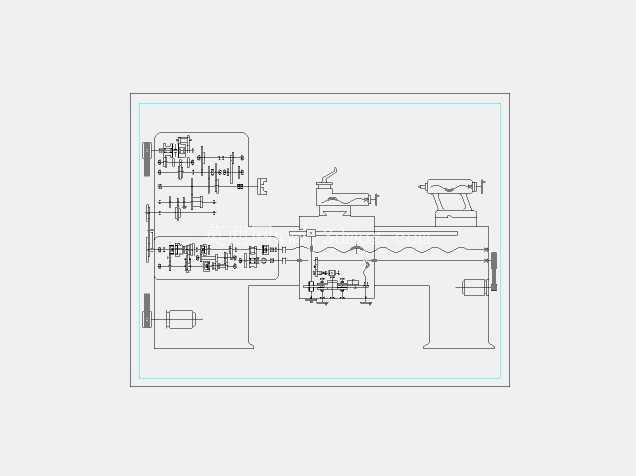

1K62型发动机车床传动结构设计方案

　　在中小批量机械加工车间的日常生产场景里，普通卧式车床始终承担着轴类、盘套类零件的回转面切削、螺纹加工、端面车削等核心加工任务，1K62型发动机车床的传动结构设计，直接决定了设备的加工范围、运行稳定性与负载耐受能力。这套传动结构的设计核心围绕动力传递路径的合理性展开，从主轴箱的输入轴开始，通过滑移齿轮组的不同啮合组合，实现主轴转速的多级切换，满足不同材质工件、不同刀具切削参数下的转速需求，设计过程中充分考虑了齿轮啮合的侧隙控制、轴系的支撑刚度匹配，避免高速切削时出现主轴振颤影响加工表面质量。

　　进给传动链的设计则兼顾了纵横向进给的传动精度，从主轴输出的运动经过挂轮组、进给箱、溜板箱的逐级传递，最终带动刀架实现纵向与横向的进给运动，传动链中设置的过载保护机构，能够在切削负载超出设计阈值时自动脱开传动，避免打刀或者传动部件损坏。从安装边界来看，这套传动结构的整体布局完全适配常规1K62车床的床身安装基准，主轴箱的安装定位面与床身导轨的平行度公差控制在0.02mm/1000mm范围内，保证主轴回转轴线与床身导轨的平行度符合加工精度要求，进给箱与溜板箱的连接轴系同轴度公差控制在0.015mm以内，避免传动过程中出现卡滞或者异常磨损。

　　在实际应用场景中，这套传动结构能够支持常规碳钢、铸铁、有色金属等多种材质的工件加工，主轴的转速范围覆盖低速大扭矩切削到高速精加工的全区间，低速档能够输出足够的扭矩完成大切深的粗车加工，高速档则能够满足有色金属零件的高光洁度精加工需求。设计过程中对各传动轴的支撑轴承选型做了充分校核，主轴前端采用双列短圆柱滚子轴承搭配推力球轴承的组合结构，既能够承受切削过程中的径向切削力，也能够承受轴向进给力，保证主轴在满负载切削时的回转精度保持在0.01mm以内。滑移齿轮的换挡机构采用了定位钢珠搭配导向槽的结构，换挡时的手感清晰，能够保证齿轮完全啮合，避免出现打齿或者脱档的问题，挂轮组的设计预留了足够的调整空间，方便操作人员根据不同的螺纹加工需求更换挂轮，实现公制、英制、模数、径节等多种螺纹的加工。溜板箱内的开合螺母机构与纵横向进给的互锁机构设计，能够避免操作失误导致的同时接通不同进给运动的问题，保障设备操作的安全性，超越离合器的设置则能够实现快速移动与工作进给的自动切换，减少操作人员的辅助操作时间。

　　从结构细节来看，所有传动齿轮都采用了合适的模数与齿宽设计，根据不同轴段的传递扭矩大小匹配对应的齿轮参数，高速轴段的齿轮采用较小的模数保证传动平稳性，低速大扭矩轴段的齿轮采用较大的模数保证轮齿强度，所有轴类零件都做了调质处理，关键轴颈位置做了高频淬火提升耐磨性，延长部件的使用寿命。润滑系统的设计也充分融入到传动结构中，主轴箱内采用飞溅润滑的方式，通过齿轮的转动将润滑油带到各个啮合点与轴承位置，进给箱与溜板箱则设置了专门的注油点与油标，方便日常维护时检查油位、补充润滑油，避免出现干磨导致的部件过早失效。这套传动结构的整体布局紧凑，在保证传动功能完整的前提下尽可能压缩了轴向与径向的安装尺寸，不会超出原有车床的床身安装空间，各部件的拆卸维护空间预留充足，日常更换易损件时不需要大范围拆解其他部件，降低了设备的维护难度。在实际生产验证中，这套传动结构能够承受连续8小时满负载切削的工作强度，传动过程中的噪音控制在75分贝以内，符合车间生产的噪音要求，各传动部件的温升控制在35摄氏度以内，不会因为长时间运行出现热变形影响加工精度。
