车床主轴霍尔检测用环形磁座组件设计

在普通卧式车床的数控化改造以及小型数控车床的主轴检测单元设计中，主轴转速与角位置的非接触式检测一直是兼顾可靠性与改造成本的核心环节，这套环形磁座组件正是为适配霍尔传感器的触发检测需求开发的安装载体。区别于传统编码器需要同轴安装、对主轴窜动敏感、油污环境下容易出现码盘污损故障的问题，采用霍尔元件搭配磁钢触发的检测方案，能在车床切削液飞溅、金属粉尘弥漫的主轴箱周边环境下长期稳定工作，不需要严格的同轴装配精度，维护成本极低。

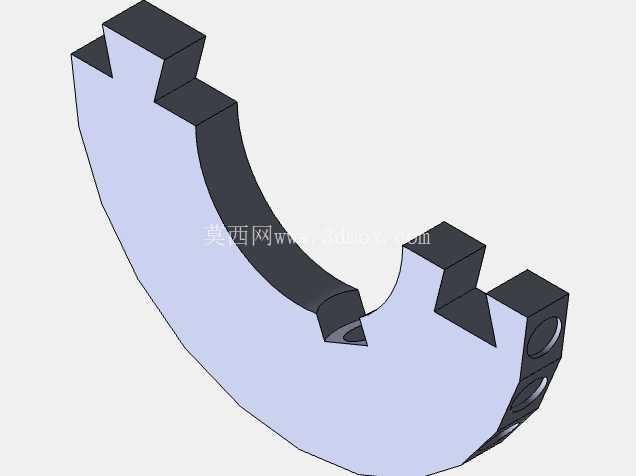

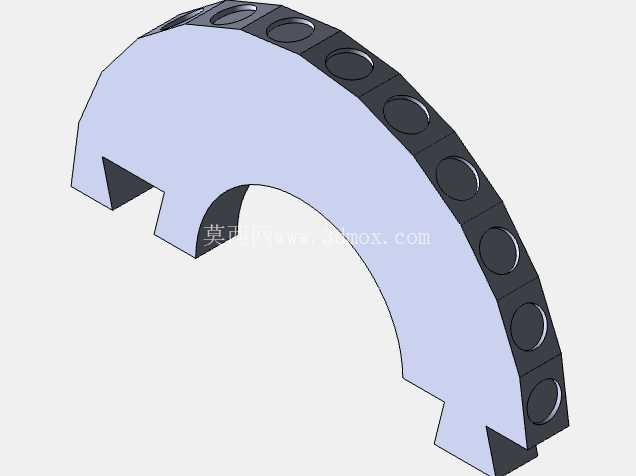

这套组件采用半环形分体式支架结构，整体沿主轴周向包覆安装，不需要完全拆解主轴端的卡盘连接结构就能完成装配，非常适合在用普通车床的现场改造作业，支架内侧设置的两处定位凸台，刚好可以卡入主轴端预设的定位槽内，避免支架随主轴高速旋转时出现周向滑移，同时凸台的轴向定位面可以贴紧主轴轴肩，不需要额外设计轴向压紧结构就能限制组件的轴向窜动，保证磁钢与霍尔探头之间的检测间隙始终维持在稳定区间。支架本体沿周向均匀排布了10个磁钢嵌装孔位，每个孔位的尺寸完全匹配直径8mm、厚度3mm的钕铁硼软磁铁，磁钢采用过盈压装的方式嵌入孔内，压装后磁钢端面与支架外圆弧面齐平，不会出现突出剐蹭霍尔探头的问题，同时孔位底部预留了微小的排气间隙，避免压装磁钢时孔内空气憋压导致磁钢无法压装到位。

从检测逻辑上看，10个均匀分布的磁钢可以让主轴每旋转一周输出10个脉冲信号，足够满足普通车床主轴转速检测、螺纹加工进给同步的精度需求，不需要追求过高的脉冲数导致成本上升；半环形的结构设计也预留了足够的安装调整空间，霍尔传感器的安装支架可以固定在主轴箱端盖的任意合适位置，只要探头对准磁钢的旋转轨迹、保持1-2mm的检测间隙就能稳定输出信号，对现场安装人员的技术要求很低。设计过程中特意将支架的壁厚控制在合理范围，既保证磁钢嵌装后的结构强度，避免主轴高速旋转时支架受离心力作用出现形变，也尽可能控制组件的整体重量，减少主轴旋转时的额外动平衡负担，支架的外圆弧面与主轴保持同轴，所有磁钢的外端面到主轴中心的距离完全一致，保证每个磁钢经过霍尔探头时的触发距离一致，不会出现脉冲信号强弱不均、漏触发的问题。

在实际应用场景中，这套组件除了用于车床主轴的转速检测，也可以适配其他需要非接触式旋转位置检测的回转类设备，比如小型回转工作台、分度头的位置反馈，只要调整支架的内径尺寸匹配对应的回转轴直径，就能快速复用这套结构。磁钢选用8mm×3mm的标准规格软磁铁，属于市场上极易采购的标准件，后期维护更换不需要定制特殊规格的磁钢，大幅降低了设备的后期运维成本；支架的分体式结构也让拆装作业不需要拆卸轴端的其他连接部件，哪怕是设备投入使用后需要加装这套检测组件，也能在半小时内完成现场装配，不需要返厂拆解主轴。设计时还特意规避了容易积屑的锐角结构，所有外露棱边都做了小倒角处理，避免车床加工产生的带状切屑缠绕在支架上，同时光滑的圆弧表面也不容易积存切削液和金属粉尘，长期使用不会因为粉尘堆积导致磁钢与探头之间的间隙被填充，影响检测信号的稳定性。
