可3D打印的手表维修迷你CNV车床结构

这款迷你CNV车床的设计初衷，是填补钟表维修领域小型精密加工设备的便携性空白，日常钟表维修场景中，经常遇到表芯轴类零件磨损、小尺寸铜套需要修配、表冠连接轴改制的需求，常规工业车床体积过大无法放置在维修工作台，手持修磨的精度又难以满足钟表零件微米级的配合要求，这款小型设备刚好适配这类桌面级精密加工场景，整体安装底座尺寸控制在200mm×120mm范围内，占用工作台面积不足普通笔记本电脑的一半，完全可以嵌入常规维修工作台的边角区域，不需要额外做地基固定或者减震处理。

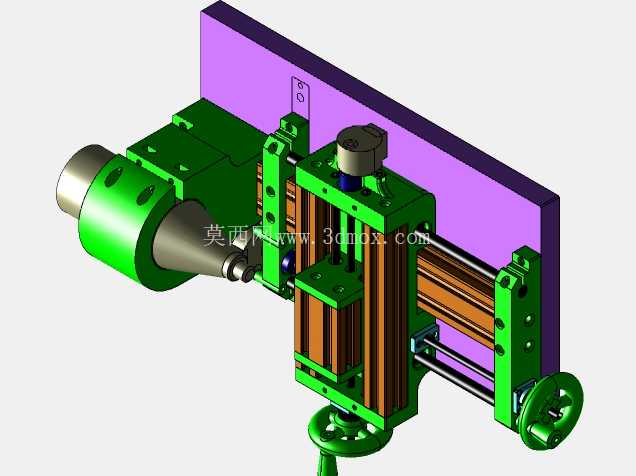

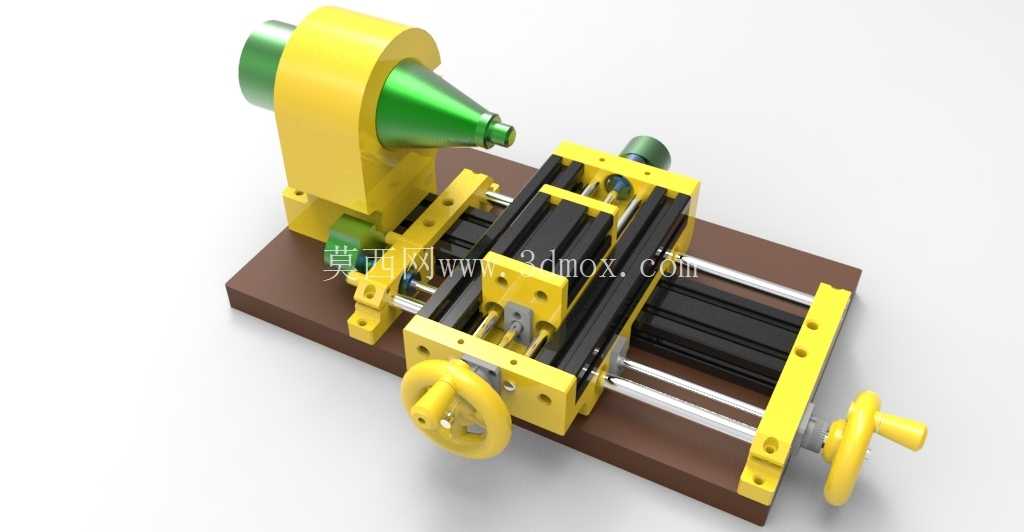

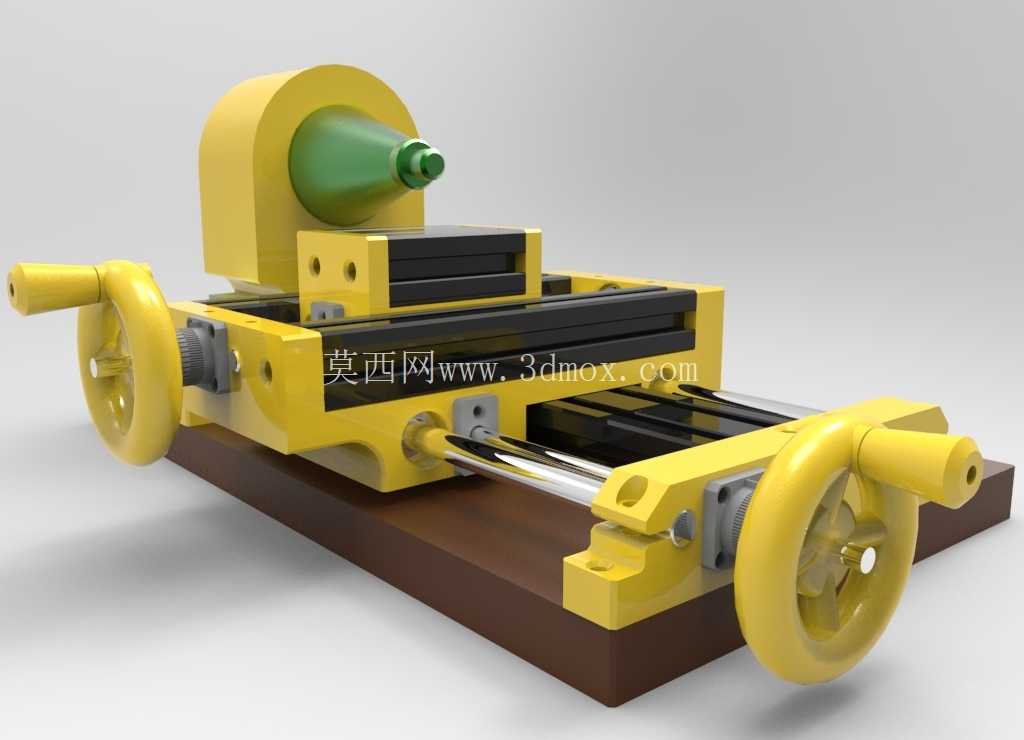

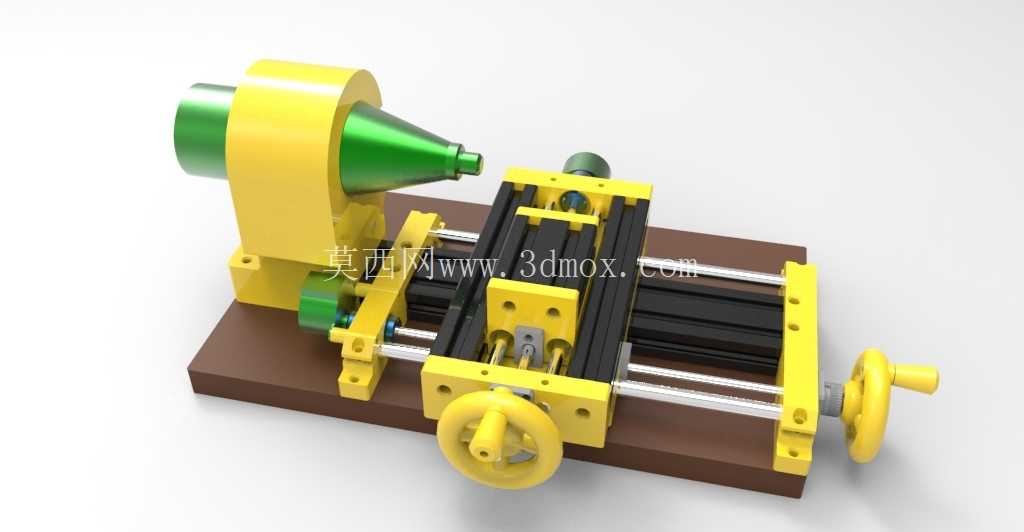

从功能布局来看，设备采用卧式车床经典的主轴-尾座同轴布局，左侧主轴单元集成了装夹结构，可夹持直径10mm以内的棒料，适配钟表维修常见的轴类、套类零件加工需求，尾座采用锥孔定位结构，可安装顶尖对细长轴类零件做顶持支撑，避免加工过程中零件出现挠曲变形。进给单元采用双圆柱导轨搭配滑动拖板的结构，两根光轴导轨平行度控制在0.02mm以内，拖板通过手轮驱动丝杠实现横向进给，手轮的转动阻尼经过调校，单圈进给量0.5mm，可实现微米级的进刀控制，刚好适配钟表零件微小切削量的加工需求，拖板上预留了刀架安装位，可装夹高速钢车刀、小型抛光磨头，完成外圆车削、端面修平、小尺寸倒角、表面抛光等维修常见工序。

设计过程中充分考虑了3D打印的工艺特性，所有结构件均做了壁厚优化，主体受力部件壁厚设置为4mm，既保证打印后的结构强度，又避免过大壁厚导致的打印翘曲问题，导轨安装孔、丝杠过孔等配合位置均预留了0.2mm的装配公差，打印完成后仅需要做简单的孔位修整即可完成装配，不需要额外的二次机加工。传动部件采用标准件搭配打印件的组合方案，光轴、丝杠、手轮紧固件均可采购通用五金标准件，其余结构件均可通过桌面级FDM3D打印机制作，打印材料可选PLA、PETG等常见耗材，整体制作成本远低于采购成品迷你车床。

设备的安装边界做了充分的安全考量，所有运动部件均设置在底座上方区域，手轮操作位置距离底座边缘预留了30mm的操作空间，操作时不会出现夹手风险，主轴驱动部分预留了电机安装位，后续可拓展为电动驱动模式，手动模式下完全依靠手轮驱动，不需要外接电源，适合无供电的外出维修场景使用。尾座部分设置了锁紧结构，顶持零件后可通过侧面锁紧螺钉固定尾座位置，避免加工过程中尾座移位导致零件飞出，拖板部分设置了行程限位块，最大进给行程控制在80mm，可覆盖绝大多数钟表零件的加工长度需求，不会出现拖板脱出导轨的问题。

在实际维修应用中，这款设备可完成手表摆轴轴颈的修磨、发条盒外圆的修整、表壳连接柱的改制、小型铜套的内孔修配等常见维修工序，相比手持加工的方式，加工后的零件圆度可控制在0.01mm以内，表面粗糙度可达Ra1.6，完全满足钟表零件的装配精度要求。设备整体重量控制在1.5kg以内，可随时收纳到维修工具箱中，适合上门维修、流动摆摊等移动维修场景使用，不需要复杂的调试过程，装配完成后仅需要校准主轴与尾座的同轴度即可投入使用，日常维护仅需要定期在导轨、丝杠位置涂抹少量润滑脂，即可保证长期使用的进给顺畅度。
