带侧凸台法兰基座机械零件结构设计

项目分类:通用机械零部件 发布时间:2026-02-28 ID:1147243
  • 带侧凸台法兰基座机械零件结构设计
  • 带侧凸台法兰基座机械零件结构设计

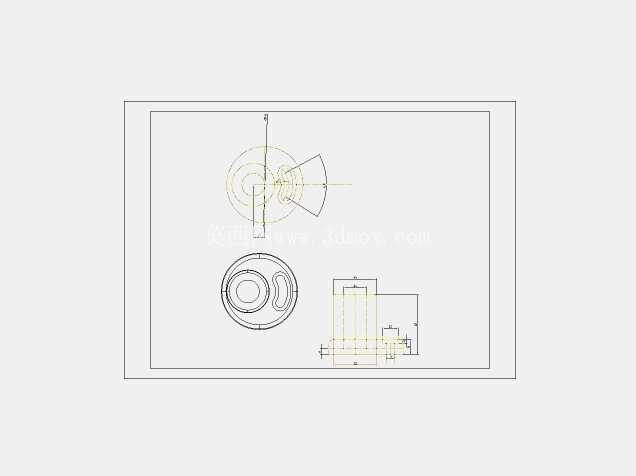

  在小型自动化装配线的气动执行元件安装工位、轻工包装设备的导杆支撑点位、小型输送线的从动轴定位端,这类带侧凸台的法兰基座零件是十分常见的支撑定位构件,核心作用是为垂直安装的轴类零件提供稳定的径向定位与轴向支撑,同时通过侧部的凸台结构完成周向防转,避免轴套在设备运行过程中受负载扭矩作用出现跟转偏移,保障传动或导向动作的精度稳定性。从结构功能来看,零件主体为带圆形安装法兰的阶梯轴套结构,法兰盘底面为安装贴合基准面,加工时需要保证平面度公差控制在0.02mm以内,避免安装后出现倾斜导致轴孔与配合轴出现卡滞、偏磨问题;轴套内孔为核心配合面,根据实际使用场景可选择H7或H8级公差,适配不同精度要求的光轴、导杆类零件,内孔入口处设计有1×45°的倒角,既方便装配时的导向导入,也能去除加工毛刺避免划伤配合轴的表面镀层。

  侧部凸台为定位防转结构,凸台上开设有定位销孔与紧定螺钉过孔,实际安装时可通过定位销与安装基板完成周向定位,再通过紧定螺钉锁紧穿入内孔的轴类零件,防止轴件在往复运动或旋转过程中出现轴向窜动;凸台与主体轴套、法兰盘的衔接处均设计有R2的铸造圆角,既可以降低铸件的应力集中风险,也能避免机加工过程中出现应力开裂问题。从设计思路层面,这类零件优先考虑安装兼容性与结构强度的平衡,法兰盘上的安装孔采用均匀分布的沉头孔设计,沉头深度可适配M4或M5规格的内六角圆柱头螺钉,安装后螺钉头不突出法兰表面,不会对周边其他构件的运动造成干涉;轴套的伸出高度根据实际安装空间的避让需求设计,在保证轴孔配合长度满足支撑刚度要求的前提下,尽可能缩短轴向伸出尺寸,减少设备整体的空间占用。

  外形尺寸与安装边界方面,这类小型法兰基座的法兰盘外径通常控制在30-40mm区间,轴套外径根据内孔直径匹配,壁厚不小于3mm以保证足够的结构强度,避免受侧向负载时出现变形;侧凸台的外伸长度不超过法兰盘外圆轮廓,避免安装时与相邻的安装孔位、其他构件出现空间干涉,整体安装完成后,零件最高点距离安装基准面的高度不超过35mm,可适配多数紧凑布局的小型自动化设备内部安装空间。实际建模过程中,需要重点关注配合面的公差标注逻辑,安装基准面与轴套内孔的垂直度公差需要控制在0.015mm/100mm以内,保证轴件安装后的垂直精度;侧凸台的定位销孔与轴套内孔的位置度公差不大于0.03mm,确保防转定位的准确性,避免装配时出现销孔错位无法安装的问题。

  这类零件的材质通常选用45号钢或铝合金,45号钢材质的零件可通过表面发黑处理提升防锈能力,适配有一定负载要求的传动工位;铝合金材质的零件重量更轻,适合对设备整体重量有要求的移动类小型设备场景,两种材质的结构建模逻辑一致,仅需根据材质强度调整对应壁厚参数即可满足使用要求。
