L型带腰孔安装固定折弯支架结构

日常做设备结构排布时，这类L型折弯固定支架的出镜率其实非常高，不管是小型通讯设备内部的模块固定、生产线旁的传感器安装位调整，还是小型工装台面上的辅件挂载，都能用到这类结构。很多新手做结构时容易忽略这类小支架的设计细节，要么折弯半径选得不合理导致冲压时出现开裂，要么安装孔位留的余量不足，现场装配时因为机架焊接的微小误差就装不上，反而拖慢整个项目的装配进度。

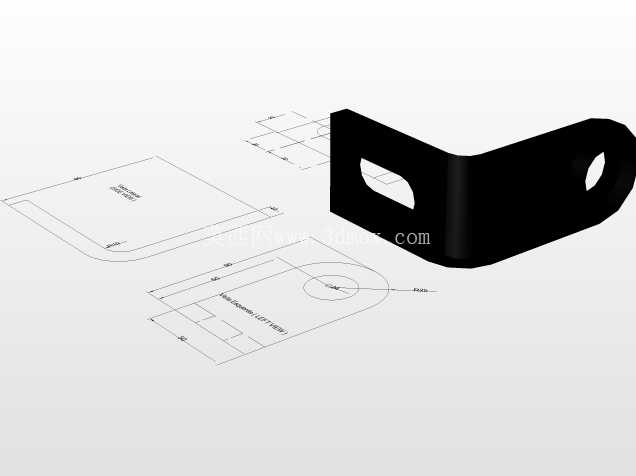

从结构本身来看，这个支架采用90度折弯成型，两个安装面分别做了孔位设计：其中一个面开设长圆形腰孔，另一个面开设圆形通孔，这种孔位搭配是现场安装最实用的组合。腰孔的存在主要是为了抵消安装基准的累计误差，不管是型材机架的安装孔位偏移，还是被固定件的安装尺寸存在公差，都可以通过腰孔的调节余量完成对位，不需要现场重新扩孔返工；而另一侧的圆孔则可以作为定位基准，安装时先穿入圆孔的紧固件完成初步定位，再调整腰孔侧的位置到合适状态后锁紧，整个装配过程不需要反复对位找正，能大幅缩短现场安装的耗时。

设计这类折弯件的时候，首先要确认板材的厚度与折弯半径的匹配关系，普通冷轧钢板折弯时，内折弯半径一般取板材厚度的1到1.5倍即可，半径过小会导致折弯处应力集中，受冲击载荷时容易从折弯处断裂，半径过大则会出现折弯回弹角度难以控制的问题，两个安装面的垂直度没法保证，安装后被固定件会出现偏斜。其次要注意孔位到折弯边的距离，不管是腰孔还是圆孔，孔边缘到折弯线的距离必须大于1.5倍板厚加上折弯半径，否则冲压折弯时孔位会被拉扯变形，导致紧固件无法顺利穿入，很多新手设计师容易犯这个错误，把孔位画得离折弯边太近，最后加工出来的零件直接报废。

从安装边界来看，这类支架的整体尺寸属于小型安装件，适合挂载重量在5kg以内的轻型部件，比如小型通讯模块、光电传感器、气动管路的固定座、小型接线端子排等。安装时可以根据使用场景选择不同的安装方式，如果是固定在铝型材机架上，可以搭配T型螺栓与法兰螺母锁紧，腰孔侧可以顺着型材的槽方向预留调节量；如果是固定在钢板焊接的机架面上，可以直接用自攻螺丝或者焊接螺母配合螺栓固定。另外在做表面处理时，这类支架如果用在普通室内设备上，采用电镀锌处理即可满足防锈需求，如果是用在户外或者有腐蚀性气体的车间环境，则需要更换为304不锈钢板材加工，或者做喷塑处理提升耐锈蚀能力。

很多人觉得这类小支架结构简单，随便画个形状就能用，实际上在批量设备生产中，这类小零件的设计合理性直接影响整体装配效率和后期维护成本。比如腰孔的长度方向如果设计反了，就完全失去了调节作用；如果两个安装面的垂直度公差标注过严，会大幅提升加工成本，标注过松又会导致安装后部件偏斜，影响设备运行精度。实际设计时还要考虑支架的受力方向，让折弯处的受力方向顺着板材的轧制方向，能大幅提升支架的承重能力，避免长期受力后出现折弯变形。另外在排布孔位时，要给紧固件的安装预留足够的操作空间，比如用M4的螺栓安装时，孔位周围至少要留出8mm的扳手操作空间，否则装配时扳手没法伸进去锁紧，只能更换紧固件或者现场打磨零件，反而增加不必要的工作量。
