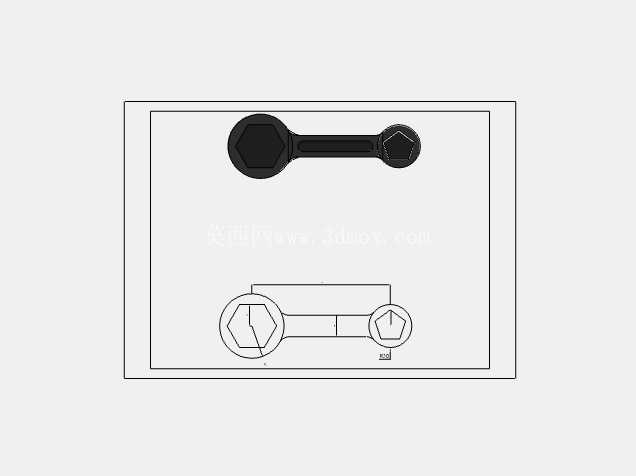

双头六角扳手二维机械结构设计图

在设备装配、产线运维、机加工装夹等日常作业场景里，双头六角扳手是一线操作、结构调试环节接触频次极高的手动紧固辅具，这类工具的结构合理性直接影响狭小空间内的螺栓拆装效率，也关系到紧固件受力时的扭矩传递稳定性。从实际使用场景出发，这类双头扳手主要适配两种不同规格的外六角螺栓、螺母，常见于设备出厂前的预装工位、售后现场的设备检修、非标工装的现场调试环节，尤其是在电气柜内部安装、小型自动化模组装配这类操作空间受限的场景，直柄双头六角扳手不需要额外的转换接头，能直接探入狭窄间隙完成紧固件的松紧操作，相比活动扳手能减少打滑伤件的概率，相比单头扳手能减少频繁换工具的时间损耗。

从结构设计逻辑来看，这款扳手采用直柄对称布局，两端分别设置不同尺寸的六角工作头，其中一端为大规格外六角套头，适配大扭矩需求的紧固件，另一端为小规格六角工作头，适配小空间内的小尺寸紧固件。设计时首先要保证工作头的六角内孔与对应规格螺栓的对边尺寸公差匹配，间隙控制在合理范围，间隙过大会导致拧紧时棱角磨损，出现滑牙问题，间隙过小则会出现套入困难，无法在螺栓有轻微锈蚀或镀层偏差时正常使用。手柄部分采用等截面直杆结构，杆身的截面尺寸需要匹配两端工作头的最大扭矩需求，保证在施加额定拧紧力时不会出现杆身弯曲变形，同时杆身长度经过力矩核算，既保证手动操作时能达到螺栓所需的预紧扭矩，又不会因为力臂过长导致过载拧断螺栓。

从外形尺寸与安装边界来看，大规格六角头的外接圆直径决定了扳手能探入的沉孔最小直径，在设计时针对常见的设备安装沉孔尺寸做了适配，保证工作头能完全沉入沉孔内套住螺栓，不会因为头部尺寸过大卡在沉孔外部。小规格六角头的长度做了缩短处理，适合在深度较浅的安装位操作，避免头部过长干涉周边的管线或其他零件。手柄的整体长度控制在单手可握持的合理范围，握持段没有额外的防滑凸起，适合在干净的装配车间环境使用，不会因为凸起结构积存油污或金属碎屑，日常清理维护更方便。两端工作头与杆身的连接位置做了圆弧过渡处理，避免应力集中导致的根部断裂问题，这也是手动工具设计里很容易被忽略的细节——很多低价扳手在使用时出现掉头断裂，都是因为连接位置直角过渡，反复受力后出现疲劳裂纹。

从功能特性上看，这款扳手的两个工作头分别对应不同的使用工况，大规格头适合M8-M12区间的外六角紧固件，多用于设备机架的连接、重型模组的固定，这类位置需要的拧紧扭矩较大，大尺寸头部的受力面积更大，能均匀分散螺栓棱角的受力，减少螺栓头部的磨损。小规格头适合M3-M6区间的紧固件，多用于电气元件安装、小型钣金件固定、气动接头锁紧这类需要精细操作的位置，小尺寸头部的转动半径更小，在密集排布的紧固件之间操作时不会磕碰周边零件。另外直柄结构的扳手可以在需要时加套管增大力臂，应对一些锈蚀较严重的螺栓拆装，杆身的强度足够承受临时增大力臂带来的额外载荷，不会出现杆身弯折的情况。

在实际建模过程中，这类二维机械图纸需要明确标注各部分的形位公差，尤其是六角工作头的对称度公差，保证工作头套入螺栓后六个面均匀受力，不会出现单边受力导致的棱角崩缺。杆身的直线度公差也需要明确，保证扳手在狭小空间内操作时不会因为杆身弯曲卡滞。同时图纸里需要标注热处理工艺要求，工作头部位需要达到合适的硬度，保证耐磨不崩口，杆身部位需要保持一定的韧性，避免受力时脆断，这也是手动五金工具设计里的核心工艺要点，硬度和韧性的平衡直接决定工具的使用寿命。很多新手在设计这类工具时只关注外形尺寸，忽略了不同部位的热处理要求，做出来的成品要么头部太软用几次就磨圆，要么整体太脆一用力就断裂，完全无法满足现场使用需求。

从现场使用反馈来看，这类直柄双头六角扳手的结构简单可靠，没有多余的活动部件，不容易出现故障，日常使用只需要注意不要用它当撬棍或者锤子使用，就能保持很长的使用寿命。在装配工位上，这类扳手通常会和其他尺寸的扳手成套摆放，根据不同的螺栓规格随手取用，相比棘轮扳手，它的结构更薄，能进入很多棘轮扳手无法进入的狭窄间隙，在一些紧凑型设备的内部装配场景里，这类简单结构的扳手反而比复杂的多功能工具实用性更强。
