螺旋锥齿轮带花键轴传动零件结构

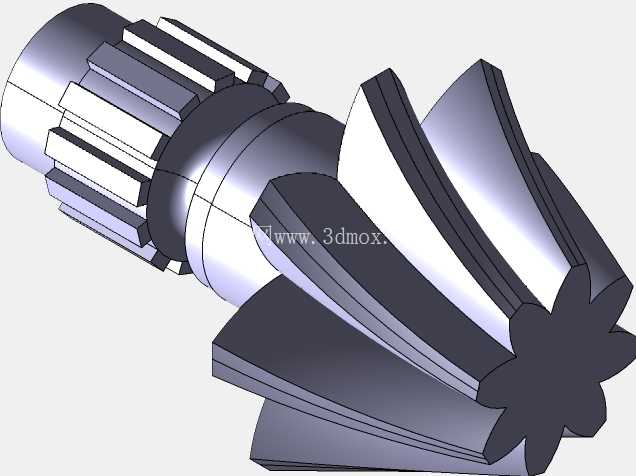

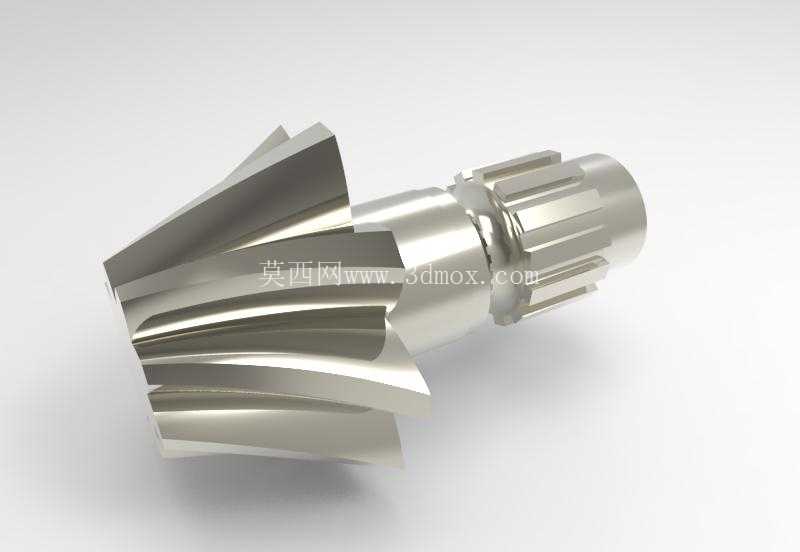

该零件为集成式螺旋锥齿轮轴，将锥齿轮传动段与花键连接段整合为单一整体结构，省去了分体装配所需的键连接、轴向定位套等冗余部件，从根源上消除了装配间隙带来的传动回差，在对传动精度要求较高的动力传递场景中优势明显。这类集成轴结构常见于差速器输入端、角向传动箱、机床主轴进给机构等需要改变动力传递方向的部位，可实现相交轴之间的旋转运动与扭矩传递，相比直齿锥齿轮，螺旋齿的啮合过程是渐进式的，轮齿从齿端局部接触逐步过渡到全齿面啮合，传动过程的冲击与噪声显著降低，更适合中高速、重载的连续运转工况。

从结构设计逻辑来看，锥齿轮段采用螺旋齿形，齿线为曲线形态，啮合重叠系数高于直齿结构，单齿承受的瞬时载荷更小，轮齿的抗弯疲劳强度与接触疲劳强度都有明显提升，能够适配频繁正反转、瞬时冲击载荷的工作场景。齿轮段与花键段之间设置有轴肩定位面，安装时可直接抵靠轴承内圈或箱体隔套，无需额外调整轴向位置即可保证锥齿轮的啮合间隙符合设计要求，降低了装配环节的调试难度。末端的花键段采用渐开线花键结构，齿侧定心精度高，承载能力强，可与配套的花键套实现无间隙配合，既能传递大扭矩，也能在需要轴向滑动的工况下实现顺畅滑移，适配变速箱换挡、离合分离等需要轴向位移的传动需求。

在实际安装边界上，该零件的径向最大尺寸为锥齿轮的大端齿顶圆直径，安装时需预留足够的径向空间避免轮齿与箱体发生干涉，轴向尺寸需匹配传动箱内轴承的安装跨距，保证两支点轴承的支撑位置落在合理区间，避免轴系运转时出现挠曲变形影响啮合精度。锥齿轮的安装距是核心装配参数，直接决定了配对齿轮的啮合接触区位置，设计时轴肩到锥齿轮定位基准面的尺寸公差需严格控制，装配时可通过调整垫片组的厚度微调轴向位置，确保轮齿接触区落在齿面中部，避免偏载导致的轮齿早期磨损。花键段的长度需匹配配合件的轴向滑移行程，齿端加工有倒角引导结构，方便花键套的装配导入，同时避免花键齿端的应力集中。

从加工工艺适配角度，该零件的结构适合采用模锻制坯后进行多工序机加工的生产流程，锥齿轮齿面需经过专用铣齿设备加工后进行热处理，再通过磨齿工序修正热处理变形，保证齿形精度与表面粗糙度满足传动要求；花键段可采用滚齿或插齿工艺加工，热处理后对花键齿侧进行精整加工，保证配合精度。轴上的过渡圆角均经过优化设计，避免截面突变带来的应力集中，在交变载荷作用下可有效降低轴段断裂的风险，整体结构的刚性分配经过校核，锥齿轮啮合点位于轴承支撑跨距的合理位置，可将啮合产生的径向力与轴向力平稳传递到箱体轴承座，减少轴系的振动与变形。在润滑设计上，齿轮啮合位置与花键配合面均需适配润滑油路的布置，若采用油浴润滑，需保证锥齿轮段的最低啮合点浸入油面深度符合要求，若采用压力润滑，轴上可预留油孔将润滑油引导至啮合面与花键配合面，降低运转过程中的磨损，提升零件的使用寿命。
