星形凹凸压合成型模具结构设计

这套星形凹凸配套成型结构，主要面向小尺寸星形标识、装饰件的常温压印、软质材料冲切成型场景，在五金小件加工、文创产品压型、皮革皮具压花、软塑料片材定型工序中都能适配使用。日常生产里，遇到需要在薄料表面压出立体星形纹路、或者直接冲切出带立体轮廓星形片件的需求，不需要复杂的多工位级进模结构，这套凹凸配合的模芯就能直接装在小型手动压力机、桌面型气动冲台上使用，对小批量定制加工场景的适配性很强，不需要额外定制复杂模架，只要匹配对应设备的模柄安装尺寸就能快速投入生产。

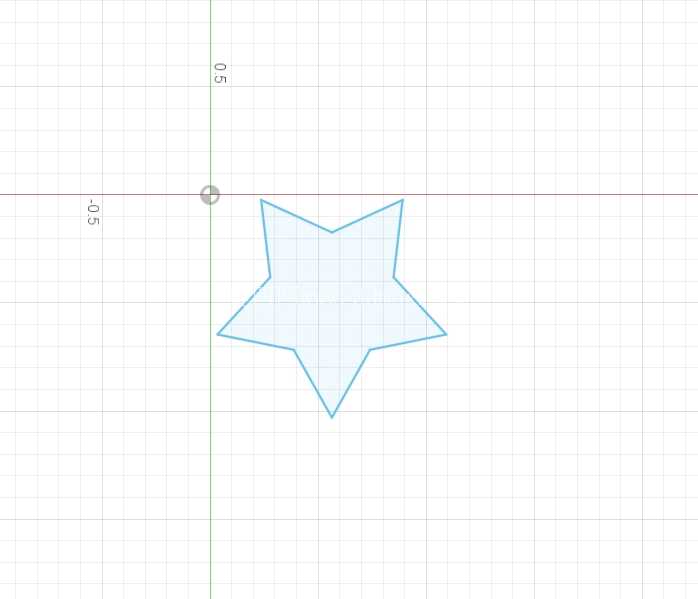

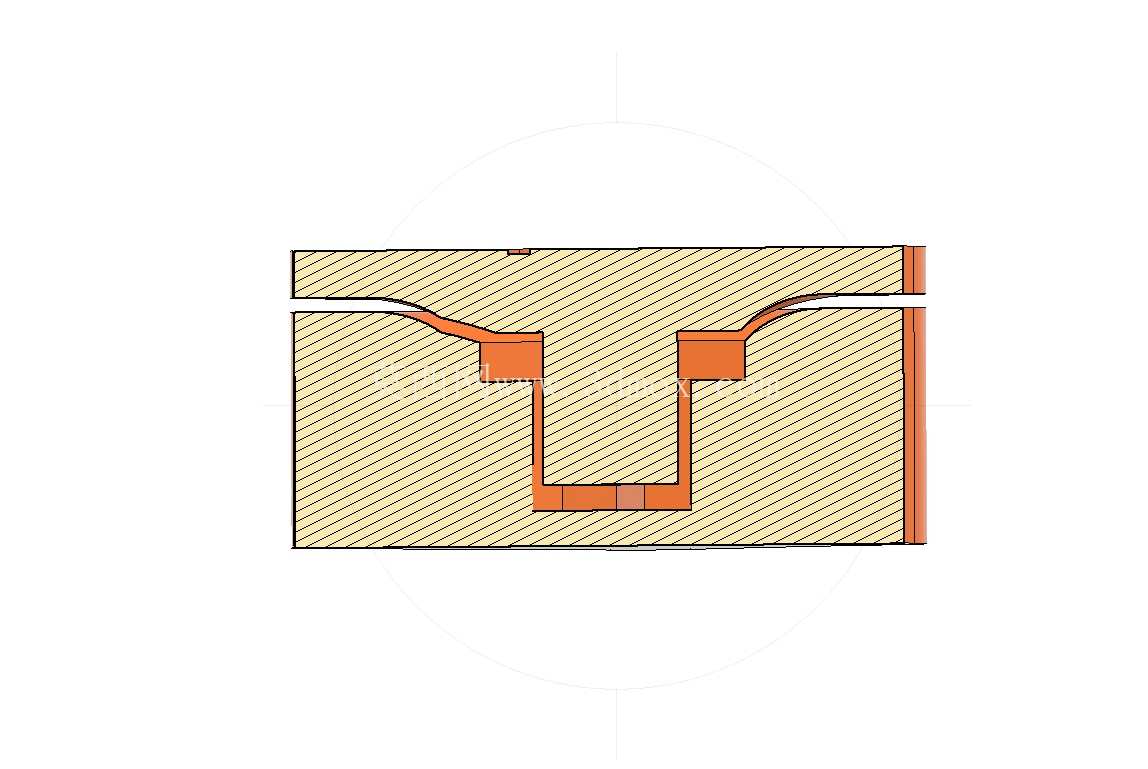

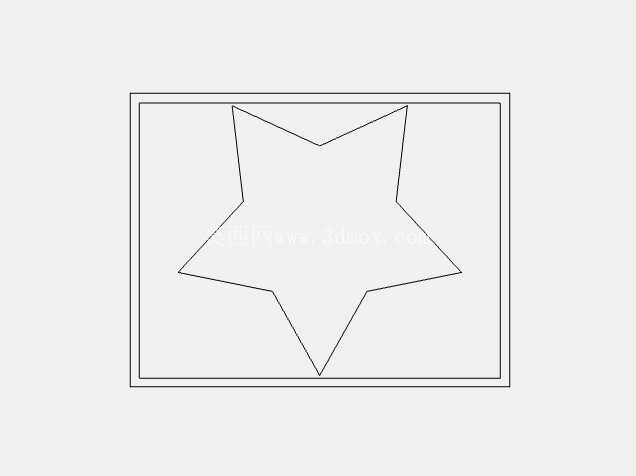

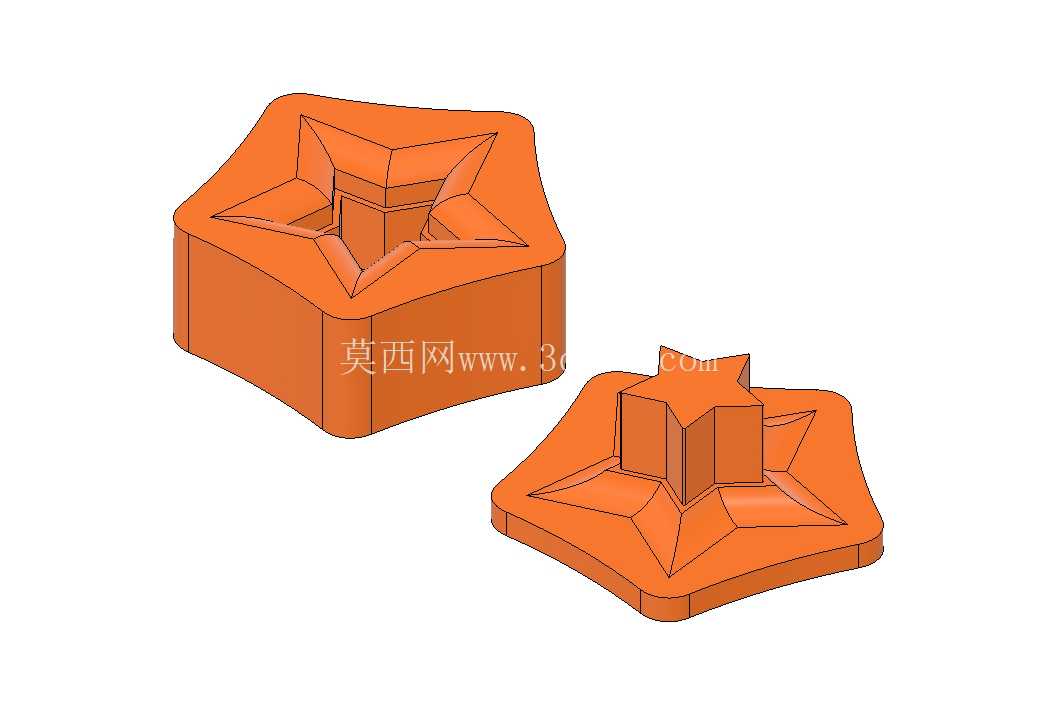

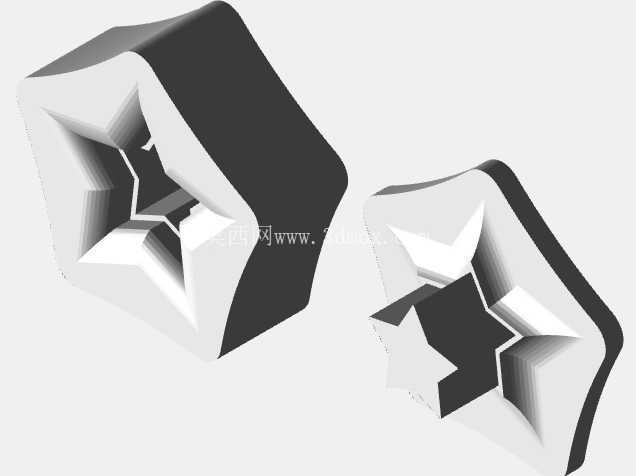

从结构设计逻辑来看，整套结构采用完全贴合的凹凸互配设计，凸模部分的星形凸起做了0.12mm的单边配合间隙预留，这个间隙值是针对0.5-2mm厚度的软质金属、皮革、PVC片材反复调试后确定的，既不会因为间隙过小导致合模时硬摩擦啃伤模面，也不会因为间隙过大造成压型边缘出现毛边、轮廓模糊的问题。凹模部分的星型凹陷深度和凸模的凸起高度做了等尺寸设计，合模到极限位置时，凹凸模的贴合平面完全接触，能保证压出的星形纹路深度均匀，不会出现局部压穿、局部纹路过浅的问题。模体的基座部分做了圆角过渡处理，没有尖锐的直角棱边，一方面是避免热处理过程中出现应力集中导致开裂，另一方面也能减少安装操作时的磕碰划伤风险。

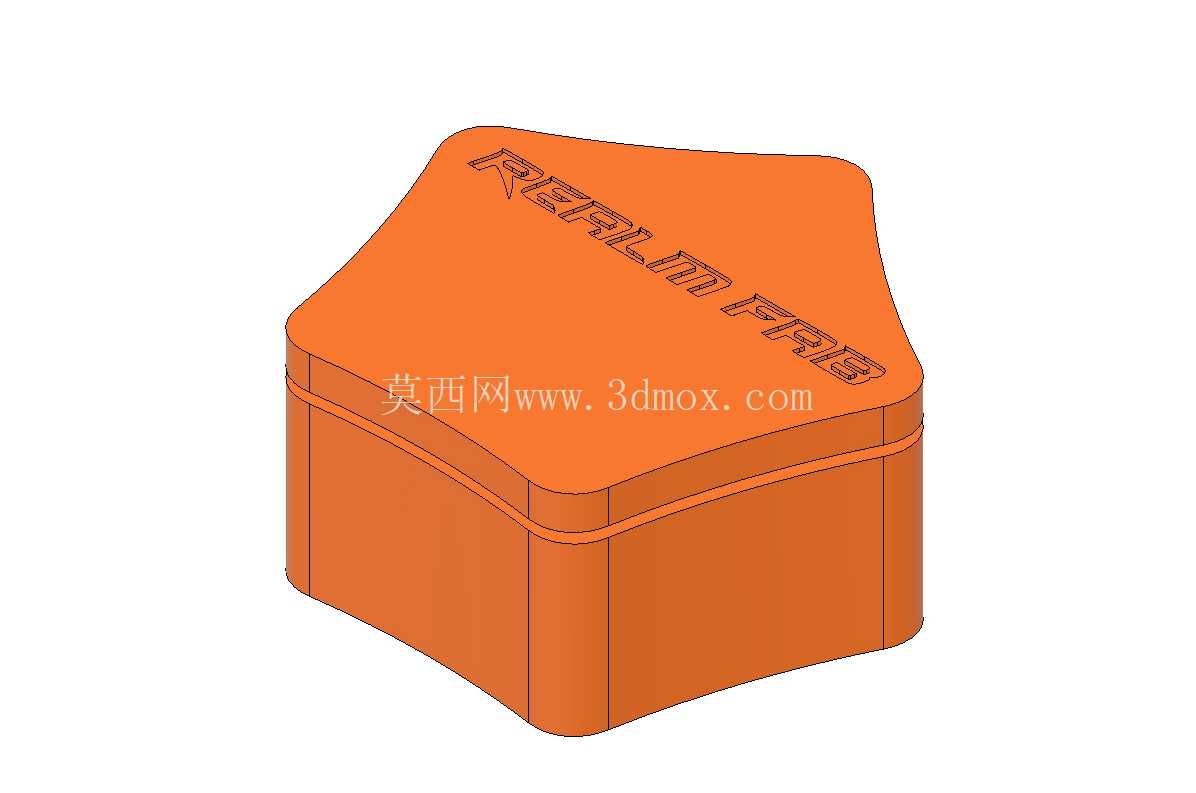

在安装边界尺寸上，整套模芯的基座采用正五边形外轮廓，外接圆直径控制在80mm，整体合模后的总高度为45mm，这个尺寸刚好适配多数桌面型小冲床的模座安装空间，不需要额外加工转接板就能直接固定。凹模和凸模的基座底面都做了0.02mm的平面度公差控制，安装时贴紧设备工作台面后，不需要反复调整平行度就能保证合模精度，对一线操作工人的调试经验要求更低，小批量换产时能节省不少校模时间。模体的边角都做了C1的倒角，安装时不会刮伤工作台面，也方便吊装对位。

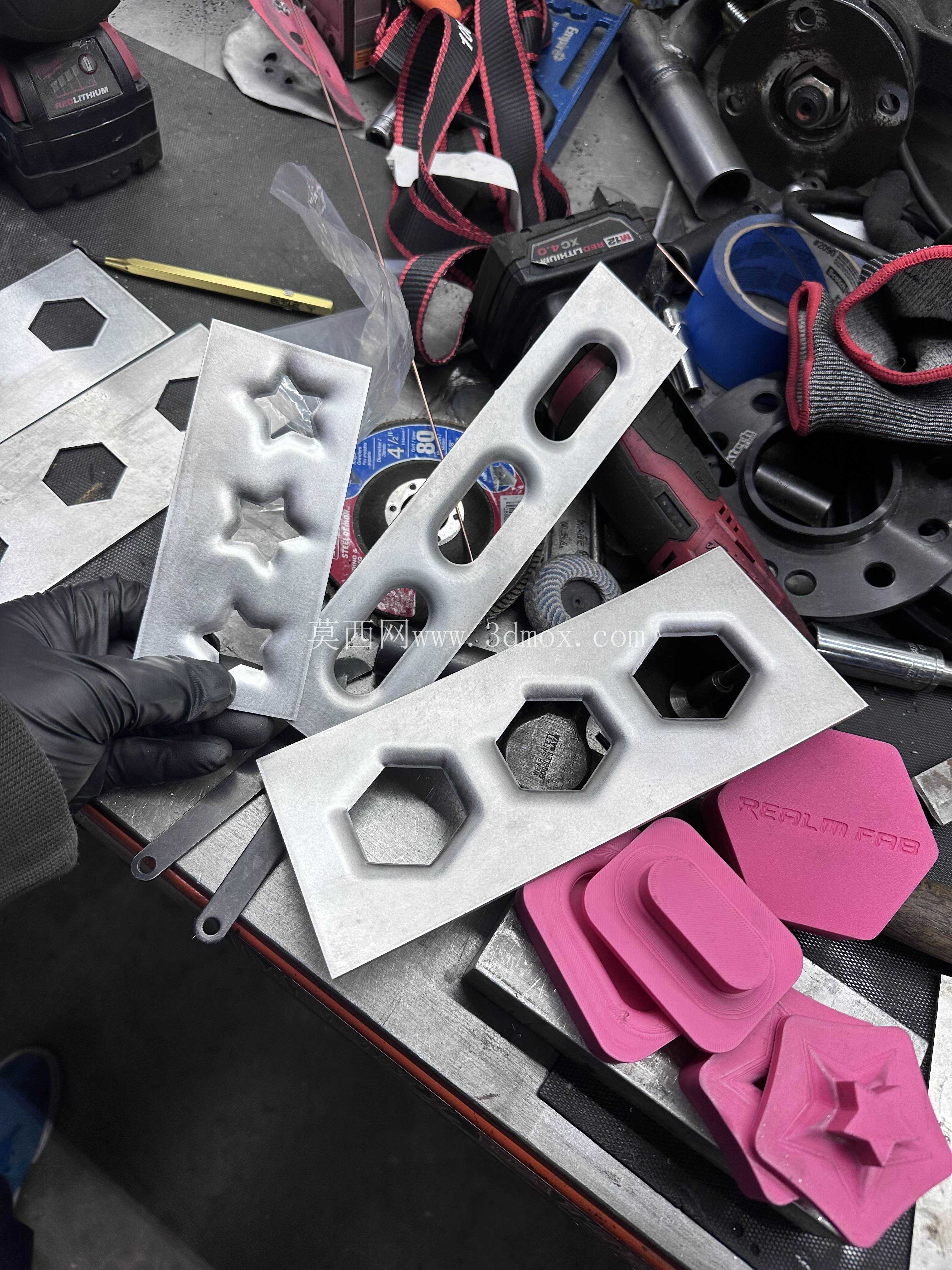

实际使用过程中，这套结构除了完成压型作业，还能兼顾小尺寸星形零件的冷压定型，比如加工薄铝片的星形垫片时，凸模下压过程中就能直接把片料压入凹模，配合配套的顶料结构就能直接把成型件顶出，不需要额外的卸料板结构，结构足够简单，后期维护也很方便，模面出现轻微压痕时，只需要用金相砂纸打磨抛光就能继续使用，不需要复杂的返厂修模流程。针对3D打印快速打样的场景，这套结构的壁厚都做了均匀化处理，最小壁厚不小于3mm，不管是用PLA还是树脂材料打印，都不会出现打印变形、填充不足的问题，打样出来的模芯能直接用于软质材料的小批量试生产，验证工艺参数完全够用，等工艺定型后再换成淬火钢材的模芯就能投入批量生产，能大幅缩短新品开发的周期。

设计的时候特意没有做复杂的流道、冷却系统，因为这套结构本身就是面向常温压型的工况，不需要考虑注塑、压铸的高温作业需求，把结构做的尽量精简，减少不必要的加工工序，不管是机加工还是3D打印都能快速制作完成。凹凸模的对位靠外轮廓的五边形导向就能完成初步定位，合模时星形结构的侧边会自动导正，不会出现错位压伤模面的问题，对安装精度的容错率更高，哪怕是第一次使用的操作人员，只要把上下模对准固定，就能压出轮廓清晰的星形工件，不会出现压偏、缺角的问题。在日常维护上，每次使用完只需要把模面的残渣清理干净，涂抹少量防锈油存放即可，不需要特殊的养护流程，适合小型加工门店、个人工作室的小批量生产需求，也能作为职业院校模具设计专业的教学演示模型，让学生直观理解凹凸模的配合原理、压型模具的间隙设计逻辑。
