适配1英寸网格的CXA快换车床刀座支架

在普通车床的日常加工场景里，刀具的快速换装与稳定装夹一直是影响小批量零件加工效率的核心环节，尤其是针对 hobby 级加工场景、桌面型车床改造以及教学实训场景下的刀具管理，传统的螺栓压紧式刀架每次换刀都需要重新对刀、反复拧紧紧固件，不仅耗时久，多次拆装还容易导致刀架定位面磨损，降低重复装夹精度。这款适配CXA系列快换车床刀具的安装支架，正是瞄准1英寸中心孔距的网格挂板使用场景设计，可直接通过标准9/16规格螺栓完成固定，为车床周边的刀具收纳、快换刀座的就近存放提供了可靠的硬件支撑。

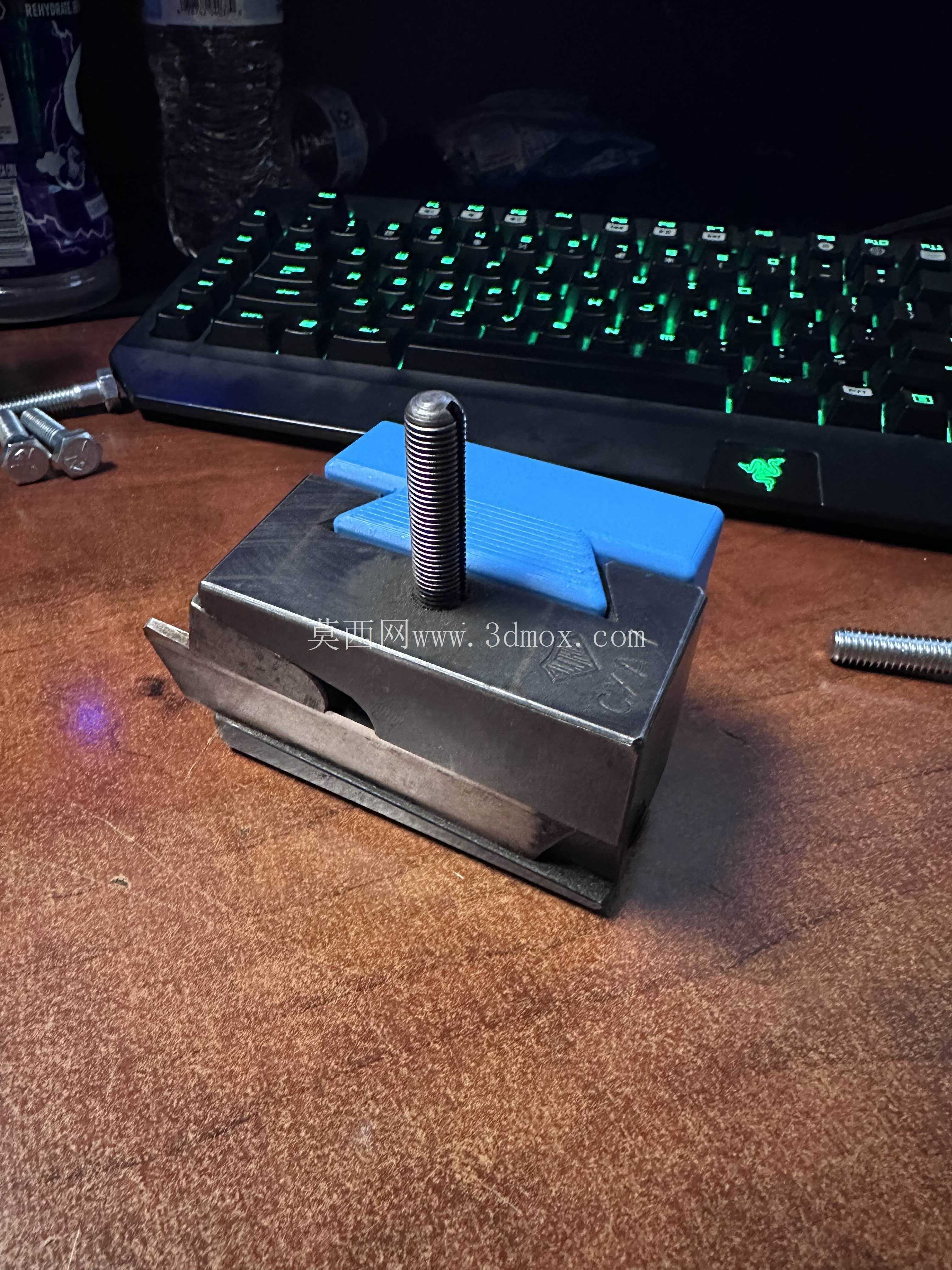

从实际使用场景来看，这类支架主要安装在车床操作侧的网格工具挂板上，距离操作人员的换刀作业半径不超过40厘米，操作人员在完成一道工序换刀时，无需转身到远离机床的工具柜取放刀座，伸手即可完成闲置刀座的归置和待使用刀座的拿取，能有效缩短非加工等待时间。不同于普通的塑料挂钩类刀具挂架，这款支架的安装贴合面完全匹配CXA快换刀座的底部定位轮廓，每个支架对应一个规格的快换刀座，挂装后刀座不会出现倾斜、滑落的问题，即使挂板受到机床运行带来的持续振动，刀座也能保持稳定的挂装姿态，不会因为振动偏移掉落砸伤操作人员或者磕碰刀座的定位基准面。

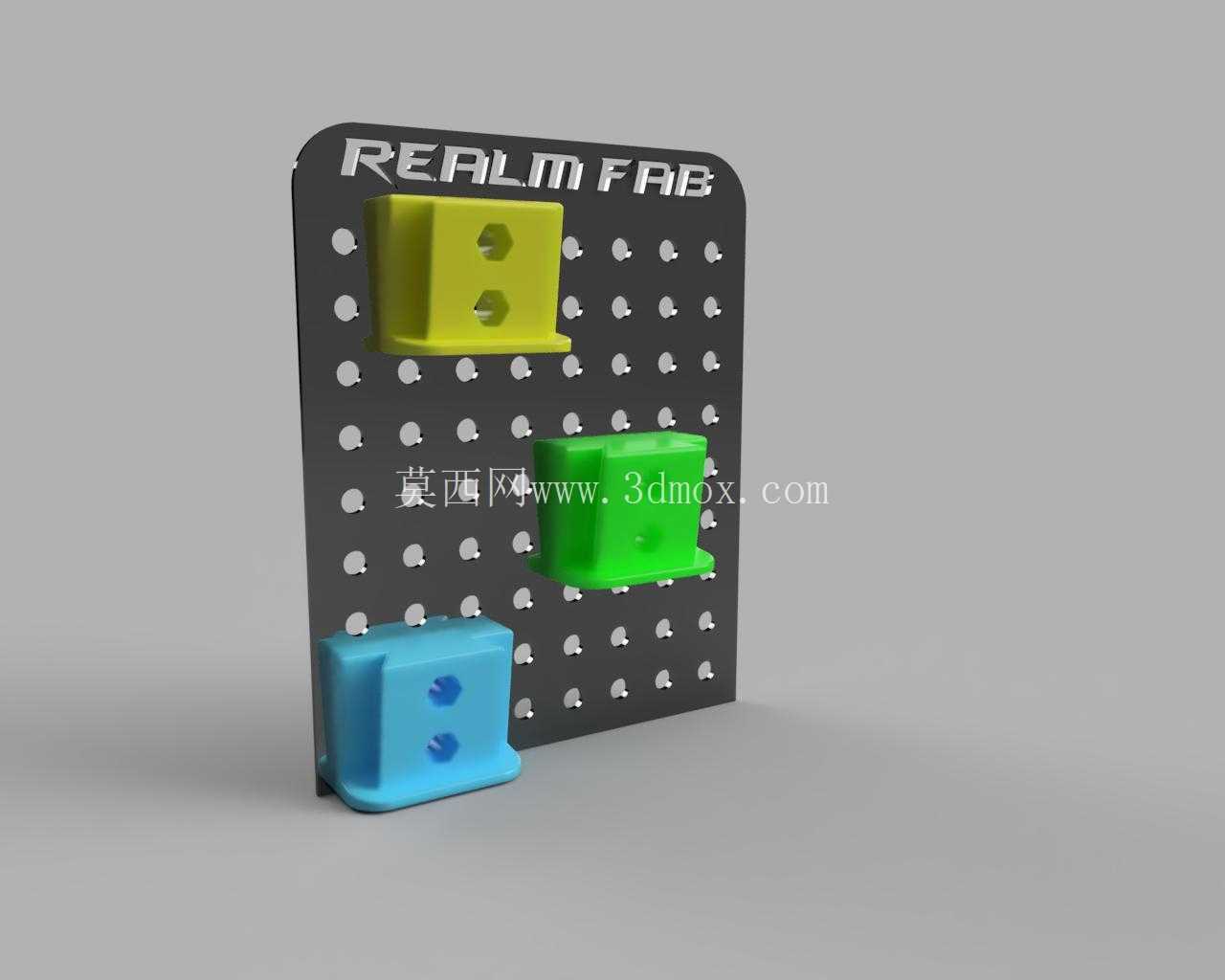

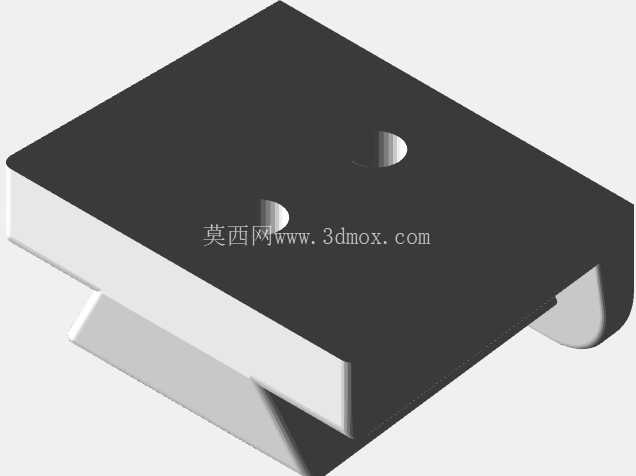

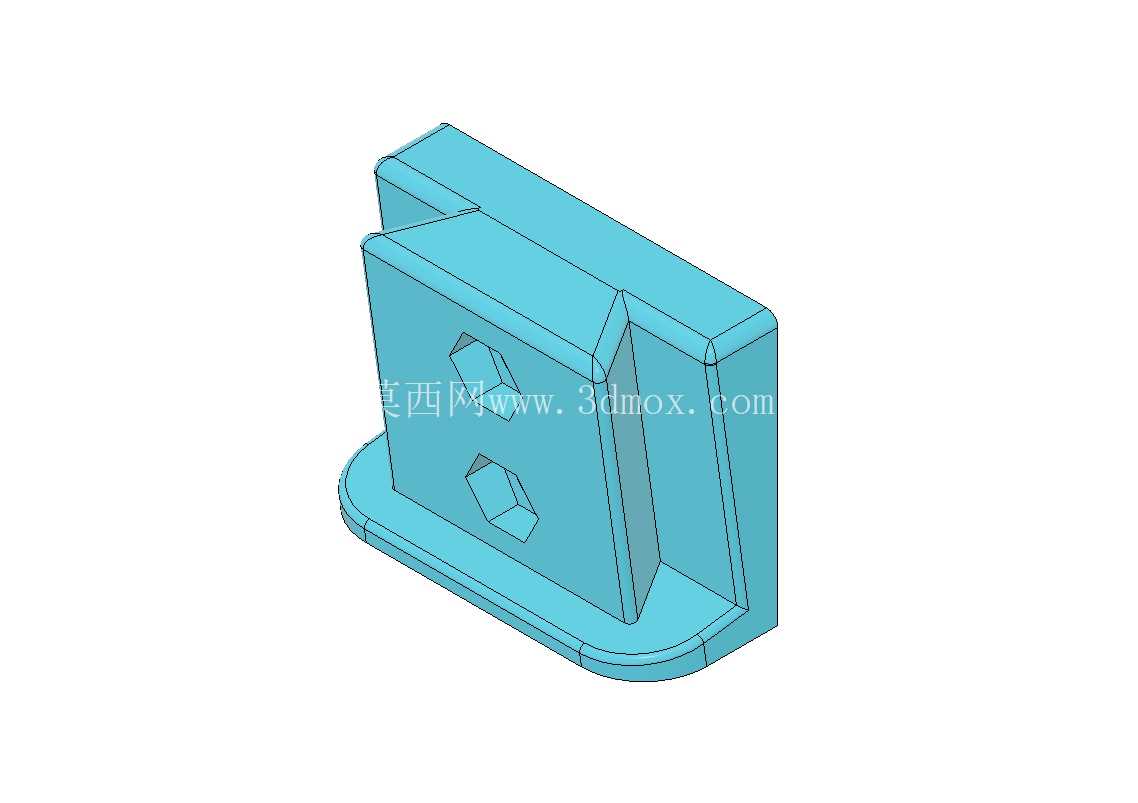

从结构设计思路上，这款支架没有采用多余的装饰性结构，整体完全围绕功能需求展开：支架与挂板接触的背面做了平面度处理，确保安装后支架与挂板表面完全贴合，不会出现局部悬空导致的受力集中问题；与刀座接触的支撑面做了与刀座底部轮廓匹配的限位凸台，刀座挂入后凸台会卡入刀座底部的定位槽内，限制刀座沿挂板平面的横向滑动，同时支撑面的承重厚度经过核算，即使长期挂装带硬质合金刀片的重型刀座，也不会出现支撑臂弯曲变形的问题。三个不同配色的支架分别对应不同类型的CXA刀座，比如外圆车刀刀座、切断刀刀座、螺纹车刀刀座可以通过支架颜色快速区分，操作人员无需凑近查看刀座上的型号标识，仅凭颜色就能快速拿取需要的刀座，进一步提升换刀效率。

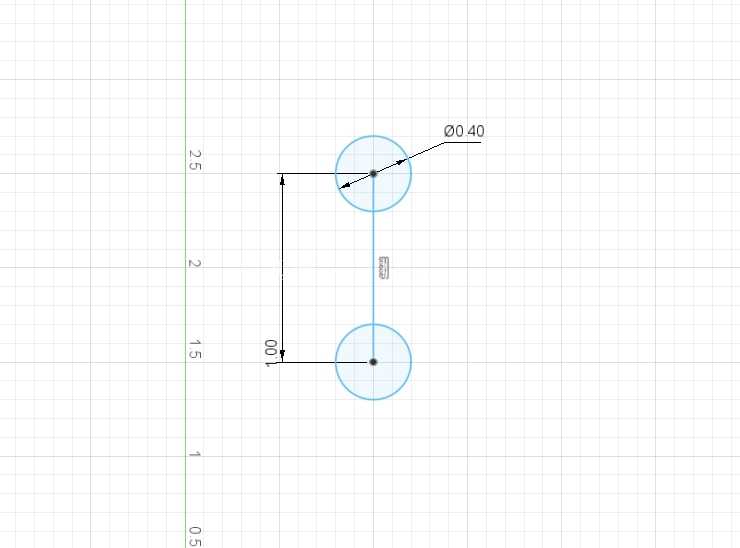

在安装边界与尺寸适配方面，这款支架完全适配孔距为1英寸的标准网格挂板，安装孔位的中心距严格匹配网格板的孔位公差，安装时无需对挂板进行二次打孔或者改装，直接使用9/16规格的标准螺栓从挂板背面穿入，拧紧支架上的预装螺母即可完成固定，单支架的安装时间不超过2分钟。支架向外的伸出长度经过严格控制，挂装刀座后刀座最外侧与挂板的距离不超过8厘米，不会占用过多的操作空间，也不会在操作人员走动、上下工件时发生磕碰。支架的支撑面高度刚好承托在刀座的重心位置，挂装后刀座的重心垂线落在支架的支撑范围内，长期使用不会出现支架单侧受力变形的问题。

从材质适配角度，这款支架支持3D打印制作，对于有自制需求的用户，可以直接根据自身使用的CXA刀座实际轮廓对支撑面的限位尺寸做微调，比如针对部分磨损后尺寸有偏差的旧刀座，可以适当调整限位凸台的间隙，确保刀座挂装时既能顺畅取放，又不会出现旷量。不同于金属材质的焊接挂架，3D打印的支架制作周期短，改造成本低，用户可以根据自己挂板的实际安装空间、自身常用的刀座数量灵活调整支架的安装数量和排布位置，不需要受成品挂架的固定孔位限制。在实际加工场景中，这类支架除了用于快换刀座的挂装收纳，也可以根据需求调整支撑轮廓，用于装夹扳手、量具等车床常用工具，只要调整支撑面的形状即可适配不同的工具收纳需求，具备很强的场景适配灵活性。

在结构强度设计上，支架的受力薄弱位置做了局部加厚处理，比如支撑臂与安装底板的连接位置做了圆角过渡，避免应力集中导致的断裂问题，即使采用常规的PLA材质打印，在日常车间常温环境下使用，也能满足长期挂装刀座的承重需求，不会因为长期受力出现蠕变变形。安装孔的位置做了沉头设计，螺栓拧紧后螺栓头不会突出支架背面，确保支架背面能完全贴紧挂板表面，不会因为螺栓突出导致支架安装倾斜，影响刀座挂装的稳定性。
