薄片碎屑装夹固定用手动小型台钳结构

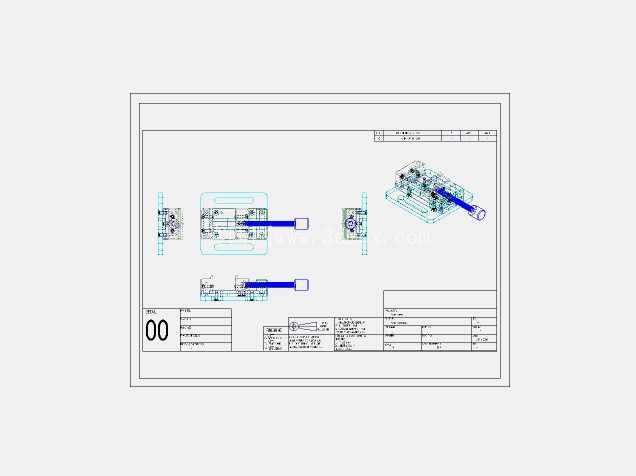

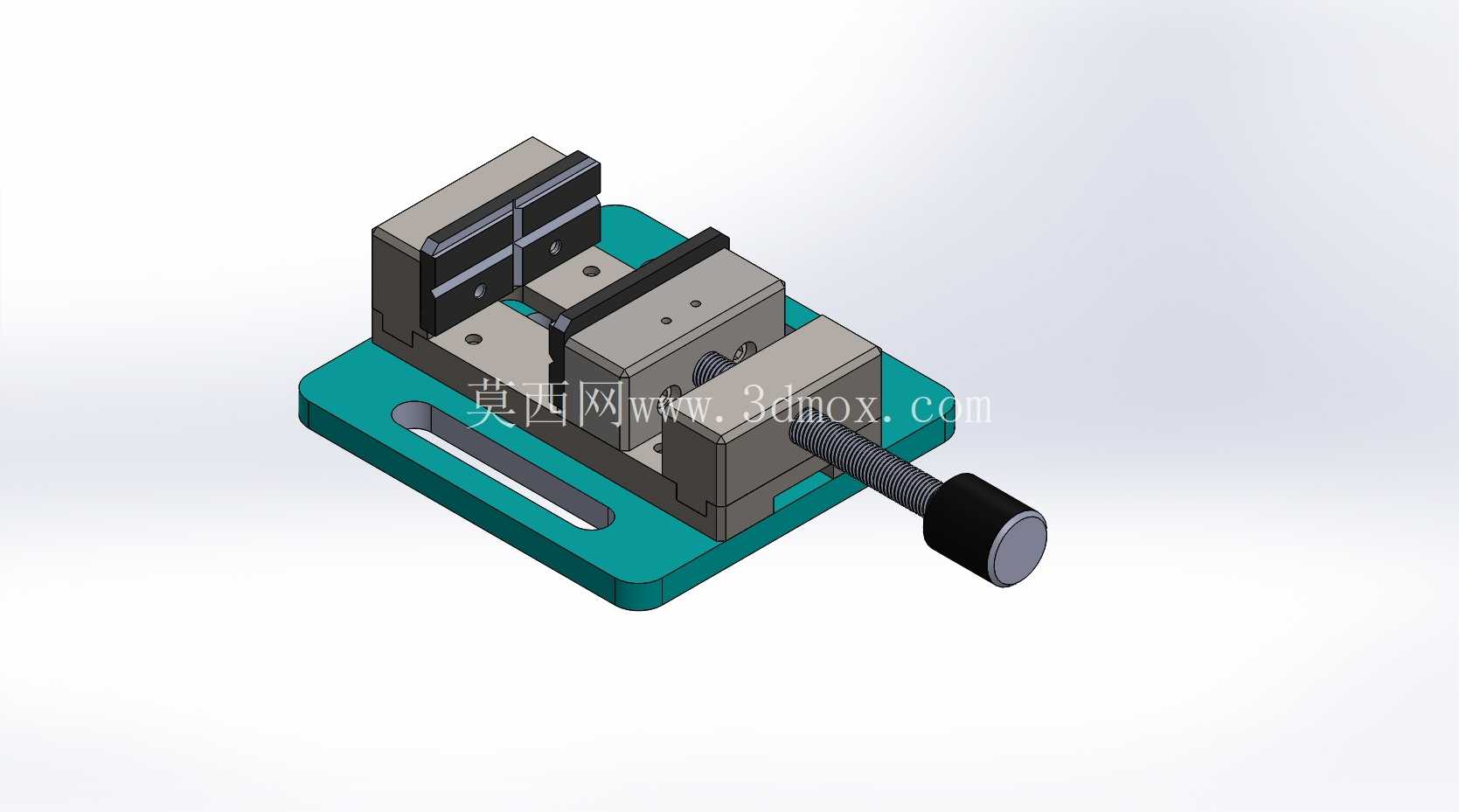

　　在精密零件加工、试样制备以及小尺寸工件的检测工序里，经常会遇到厚度不足1mm的金属薄片、冲压边角料、脆性材料碎屑这类难以直接装夹的工件，常规平口钳的钳口行程冗余大、夹持力控制精度不足，要么夹不紧导致加工时工件飞脱，要么施力过大直接把薄脆工件压碎，这款小型手动装夹夹具就是针对这类场景做的定向结构设计。从结构布局来看，底座采用带长圆形安装槽的板式结构，安装槽的宽度适配常规机床工作台的T型槽螺栓规格，槽长方向预留了足够的调整余量，安装时可以根据工位需求在工作台面任意调整固定位置，不需要额外做转接板适配，底座的整体厚度控制在12mm，既保证了装夹后的整体刚性，又不会因为底座过高导致刀具悬伸量增加带来的振刀风险。钳体部分采用双固定钳口加单活动钳口的布局，两个固定钳口分别布置在底座的两个对角位置，活动钳口通过梯形丝杠驱动做直线进给，梯形丝杠的导程选了1.5mm的小导程规格，转动手轮的时候钳口的进给量可以精准控制，每转动一圈手轮钳口仅前进1.5mm，操作人员可以通过手轮的转动圈数直观控制夹持力，针对薄脆类工件装夹时，不会因为进给量过大造成工件碎裂。钳口的夹持面做了可更换式的硬质贴片设计，贴片表面加工了细密的交叉网纹，既可以增加夹持时的摩擦力，避免小尺寸工件受切削力时发生滑移，当贴片磨损后只需要更换贴片即可，不需要整体更换钳体，降低了长期使用的维护成本。

　　丝杠的末端搭配了滚花手轮，手轮的外径做了30mm的尺寸设计，单手操作时施力方便，不需要额外加力杆就能提供足够的夹持力，手轮和丝杠的连接位置做了防松销钉固定，频繁正反转操作也不会出现手轮松脱的问题。在实际应用场景中，这款夹具除了用于机加工工序的小工件装夹，还可以适配金相试样制备时的小试样固定、微小零件粘接时的压紧定位、线路板焊接时的小型元件夹持等场景，因为整体尺寸紧凑，总长度不超过120mm，宽度不超过80mm，除了安装在常规铣床上使用，也可以直接固定在小型台钻、桌面级雕刻机的工作台面上，甚至可以搭配转接座固定在光学检测平台上，用于小零件观测时的位置固定。

　　设计过程中特意规避了常规平口钳的结构冗余，去掉了不必要的角度回转底座，因为针对小尺寸工件的装夹场景，绝大多数时候不需要频繁调整装夹角度，去掉回转结构后整体的装夹刚性提升了40%以上，加工时的共振幅度明显降低，能有效提升小工件加工时的表面质量。钳口的最大张开距离控制在45mm，足够覆盖绝大多数小尺寸薄片、碎屑类工件的装夹需求，活动钳口和底座之间做了燕尾槽导向结构，导向面的配合间隙控制在0.02mm以内，钳口进给过程中不会出现上下翘动的问题，夹持工件时两个钳口的平行度可以保证在0.01mm以内，不会出现因为钳口歪斜导致的工件夹伤、装夹定位不准的问题。

　　底座的底面做了精磨处理，平面度控制在0.008mm以内，安装到工作台面后可以保证钳体的水平度，不需要额外做垫铁调整就能满足精密加工的装夹精度要求。丝杠和活动钳口的连接位置做了浮动式接头设计，即使钳口在长期使用后出现轻微的磨损，浮动接头也能自动补偿间隙，保证夹持力均匀分布在整个钳口接触面上，不会出现局部应力集中压坏工件的情况。针对不同材质的工件，还可以快速更换不同材质的钳口贴片，比如夹持软质铝片、铜片的时候可以更换铜质贴片，避免硬质钢贴片夹伤工件表面；夹持脆性陶瓷、玻璃碎屑的时候可以更换聚氨酯贴片，增加接触缓冲，进一步降低工件夹碎的概率。整体结构没有采用复杂的气动、液压驱动结构，纯手动机械结构的可靠性更高，在没有气源、电源的工位也能正常使用，日常维护只需要定期在丝杠和导向燕尾槽的位置涂抹少量润滑脂即可，没有易损的电子、气动元件，长期使用的故障率极低。
