16键RGB带OLED自定义小键盘结构设计

　　这款16键自定义输入设备的结构设计，核心面向桌面效率提升、快捷操作触发的使用场景，不管是设计从业者常用的软件快捷键映射、游戏玩家的自定义宏指令触发，还是工控场景下的固定指令快速输入，都能通过紧凑的布局实现单手操作覆盖，无需在全尺寸键盘上跨区域寻找按键，大幅降低高频操作的动作幅度。从功能特性来看，该结构预留了RGB灯效的安装层空间，每颗按键下方都对应独立的灯位避让槽，可实现单键独立背光控制，同时右上角预留的OLED屏幕安装槽，可搭配控制板实现按键状态显示、自定义动效展示、系统参数实时反馈等功能，拓展性覆盖了目前客制化小键盘的主流需求。

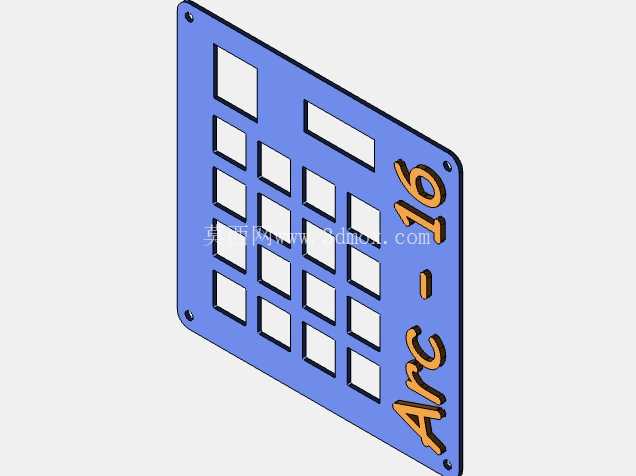

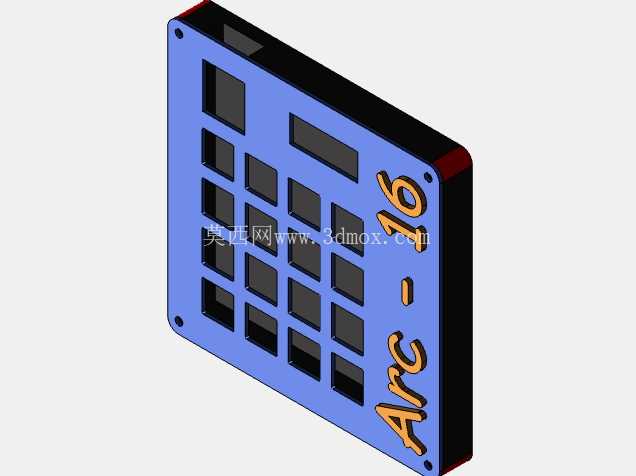

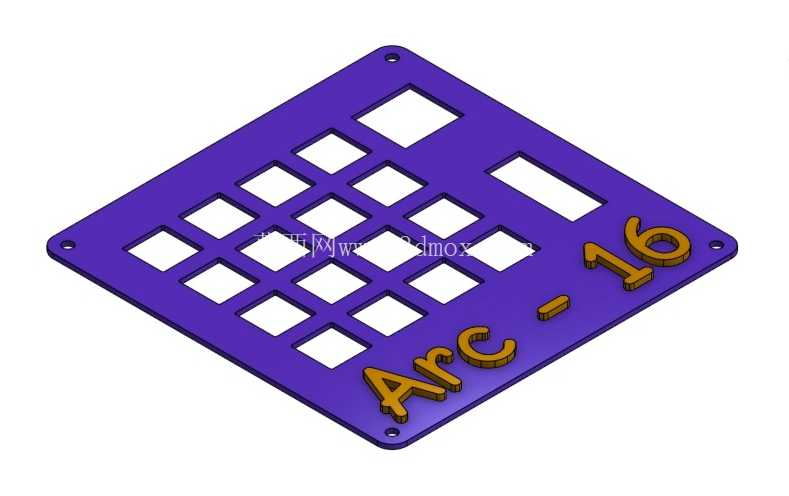

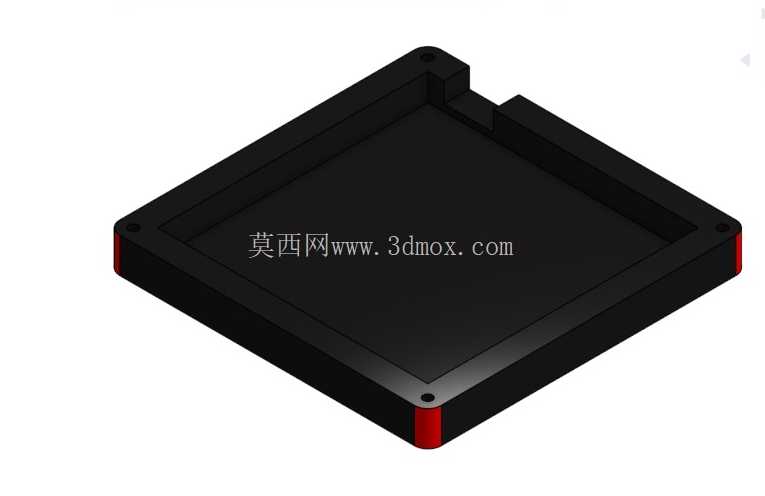

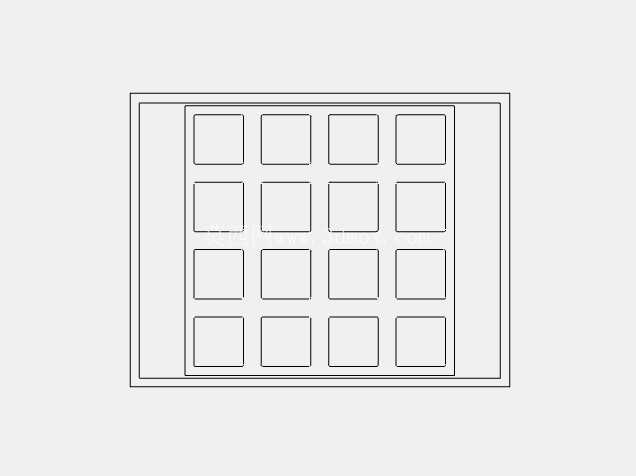

　　设计思路上采用分层堆叠的结构逻辑，从上到下依次为定位板、PCB安装层、底壳三个核心部分，定位板上的16个按键孔位按照4×4矩阵排布，孔位公差按照常规机械轴体的安装尺寸预留，适配市面上主流的三脚、五脚机械轴体，无需额外修改即可直接装配；按键之间的间距严格遵循人体工学操作范围，单键中心距保持在19.05mm的标准键距，手指按压时不会出现相邻按键误触的问题，长时间操作也不会产生额外的手指疲劳。外壳部分采用方正的切角设计，四个边角做了R2的圆角过渡，避免直角磕碰带来的使用损伤，四个角位预留的M2螺丝安装孔，贯穿上下壳体实现锁紧，安装时无需额外的螺母预埋，直接通过螺丝柱的自攻牙位即可完成固定，装配工序简单，适合小批量加工或者3D打印自制。底部边缘预留了1.5mm高度的防滑脚垫安装槽，可粘贴常规的橡胶脚垫，保证放置在桌面时不会因为按键按压力度出现滑动偏移；侧边预留的Type-C接口避让位，位置居中靠下，接线后不会占用额外的桌面空间，线材弯折半径也能得到有效保证，避免长期使用出现线材接口断裂的问题。从安装边界来看，整体外形尺寸控制在100mm×100mm×15mm的范围内，占用桌面面积极小，即使是桌面空间紧张的工位，也能放置在键盘左侧或者右侧的顺手位置，不会和鼠标、手绘板等其他外设产生位置冲突。

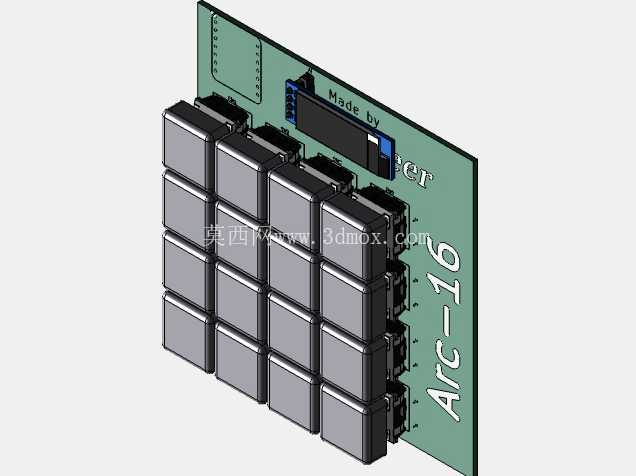

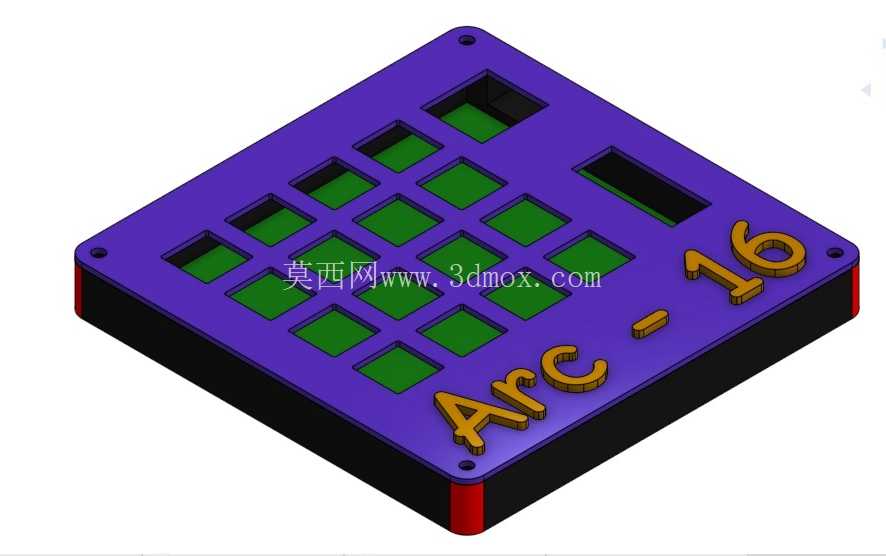

　　内部的PCB安装槽预留了0.3mm的公差余量，适配常规的16键宏键盘控制板，安装时不需要额外打磨或者修改壳体，灯效层的空间高度预留了4mm，足够容纳常规的贴片LED灯珠和导光结构，不会出现灯珠被壳体挤压导致的灯效不均或者元件损坏问题。壳体侧面的红色装饰条采用嵌入式安装设计，和主体壳体通过卡槽固定，不需要额外胶水粘接，拆卸维护时可以直接撬开，方便后期更换不同颜色的装饰件实现外观自定义。按键区域的绿色衬层为轴下垫安装位，预留的2mm厚度空间可以放置硅胶或者PORON材质的轴下垫，有效吸收按键按压时产生的空腔杂音，提升按压手感的一致性。

　　整体结构没有采用复杂的曲面或者异形结构，所有特征都可以通过常规的CNC铣削或者FDM3D打印实现加工，加工门槛低，普通的结构爱好者也能根据这个三维模型调整尺寸、修改键位布局，快速制作出符合自己使用习惯的自定义小键盘，不需要从零开始搭建结构框架，能大幅缩短客制化外设的开发周期。在实际装配验证的逻辑上，该结构已经考虑到了不同加工工艺的公差范围，所有配合位都预留了合理的间隙，不管是采用亚克力层叠加工、铝合金CNC加工还是3D打印制作，都能顺利完成装配，不会出现孔位错位、部件卡滞的问题。
