Corexy结构DIY高速3D打印设备框架

这套基于Corexy运动原理搭建的高速打印设备框架，从结构选型阶段就瞄准了桌面级定制化增材制造的实际使用场景，区别于市售量产机型的标准化设计，整个框架采用工业铝型材作为主体承载结构，所有连接节点依靠型材角码与内置连接件锁紧，既保证了框架整体的抗扭刚度，也给后续的功能拓展预留了充足的安装空间。从实际应用场景来看，这类定制化Corexy结构设备，既可以满足个人创客的小批量定制零件加工需求，也能适配小型工作室的功能性样件快速打样场景，相比传统笛卡尔结构的打印设备，Corexy的运动逻辑将X、Y轴的传动动力源固定在框架基座位置，大幅降低了运动部件的整体重量，在高速往复运动过程中能有效减少惯性带来的结构振颤，这也是该结构能兼顾打印速度与成型质量的核心设计逻辑。

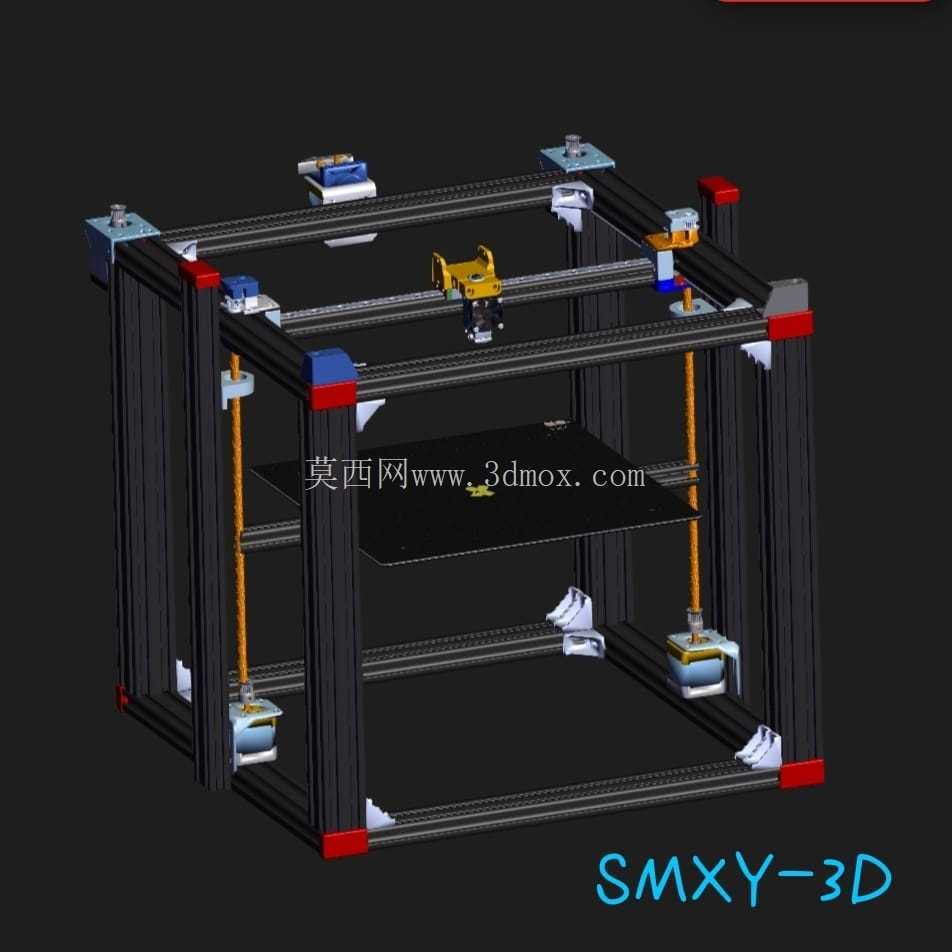

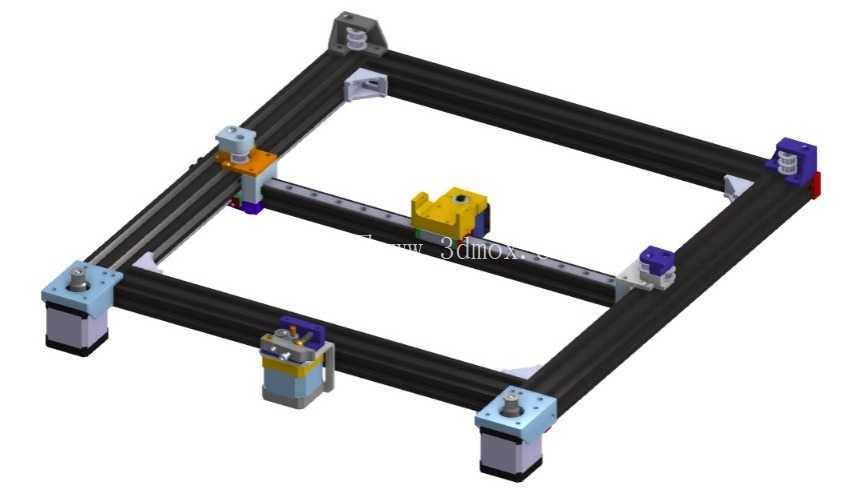

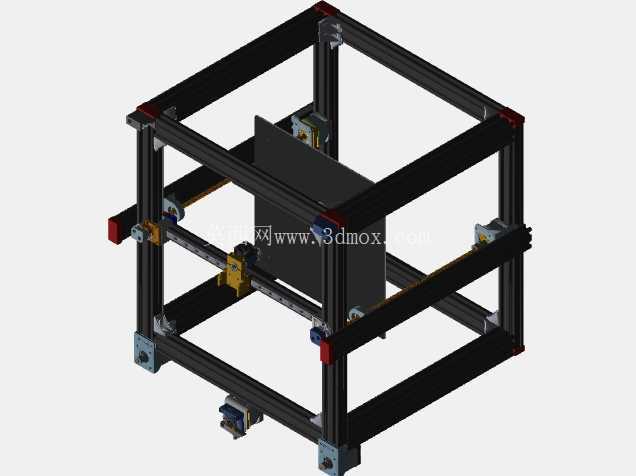

从结构设计细节来看，整个框架采用立方体对称式布局，型材的选型充分考虑了安装边界的限制，所有型材的端面连接都做了直角精度校准，避免框架安装过程中出现的垂直度偏差影响后续运动轴的装配精度。传动部分采用同步带轮组配合直线导轨的组合，导轨的安装基面直接依托铝型材的基准槽定位，减少了额外加工安装基准板的工序，装配时只需要依靠型材槽的自带精度就能完成导轨的初定位，再通过百分表校准导轨的平行度，就能保证运动过程中不会出现卡顿或者阻滞的问题。Z轴的传动布局采用双丝杆对称布置，配合直线光轴作为导向，打印平台的安装板做了加强筋设计，避免平台在升降过程中出现倾斜，保证不同层高位置的打印平面都能和喷嘴保持恒定的间距。

设备的电气元件安装位全部预留了标准化的安装槽位，驱动板、电源、主控板的安装位置都规划在框架的下部区域，既降低了设备整体的重心，提升框架放置的稳定性，也能缩短电气走线的长度，减少运动过程中走线拖拽对运动精度的影响。整个框架的外形尺寸控制在桌面级设备的合理范围内，安装时不需要额外预留过大的操作空间，日常维护时只需要拆开外侧的面板就能接触到所有的传动部件和电气元件，不需要对主体框架进行大范围拆解。

从功能特性来看，这套结构的设计充分考虑了高速打印过程中的动态性能要求，所有运动部件的重量都做了针对性的优化，运动部分的安装板采用轻量化设计，在保证结构强度的前提下尽可能降低运动负载，配合Corexy结构的传动优势，在高速移动过程中能更快达到设定的运动速度，同时减少加减速阶段的结构震动，避免打印件表面出现振纹。框架的铝型材槽位可以灵活拓展各类辅助配件，比如自动调平传感器、耗材断料检测模块、 enclosure封板等，用户可以根据自己的实际使用需求加装对应的功能模块，不需要对原有框架结构进行破坏性改装。

在装配逻辑上，整个结构的设计遵循了模块化的装配思路，框架主体、X轴运动组件、Y轴运动组件、Z轴升降组件、打印平台组件都可以独立分装，最后再进行整体拼接，降低了单人装配的难度，每个模块的安装都设置了对应的定位基准，装配过程中不需要复杂的专用工装，依靠常规的内六角扳手、百分表等常用工具就能完成整机的精度校准。框架的所有连接部位都设计了防松结构，同步带的张紧机构做了外置式设计，日常使用过程中如果出现同步带松弛的情况，不需要拆开设备外罩就能直接调整张紧度，大幅降低了日常维护的时间成本。

从实际使用的角度出发，这类定制化Corexy结构设备相比同尺寸的量产机型，在打印速度上能提升40%以上，同时因为框架整体刚度充足，在高速打印过程中能保持更稳定的成型精度，适合打印各类功能验证件、创意设计模型以及小批量的定制化塑料零件。整个结构的设计没有采用特殊定制的非标零件，所有的结构件、传动件、标准件都可以通过常规工业配件渠道采购，用户在搭建过程中可以根据自己的预算灵活选择不同精度等级的配件，不需要依赖特定厂商的专有配件，大幅降低了设备的搭建和后续维护成本。
