ELRS发射机配套安装承载板结构设计

在航模遥控、工业无线数传等射频控制场景中，发射端的硬件安装稳定性直接决定信号传输可靠性与操作手感一致性，这款承载结构正是针对ELRS制式发射机的装机适配需求开发的配套安装部件。从实际使用场景出发，不少ELRS发射机采用裸板模块化设计，直接装机时容易出现电路板受力形变、接口对位偏差、散热空间不足的问题，尤其是在频繁拆装、户外作业存在振动的工况下，裸板固定的方式很容易出现焊点松脱、接插件接触不良的故障，因此需要专门的承载结构来为核心电路板提供刚性支撑，同时预留出足够的操作与走线空间。

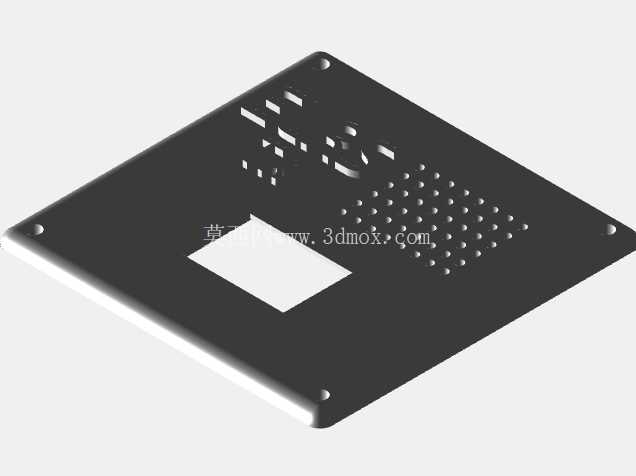

设计过程中首先考虑的是安装边界的适配性，整体采用方形平板构型，四个角位预留了标准沉头安装孔，孔位间距匹配主流遥控设备发射仓的通用安装尺寸，不需要额外对原有设备仓进行打孔改造，直接通过标准紧固件就能完成固定，安装后板面与仓体内壁保留均匀间隙，避免电路板直接接触壳体造成的信号屏蔽或者短路风险。板面的开孔布局完全对应ELRS发射机板载元件的位置：矩阵式排布的小孔区域对应板上的按键阵列，每个开孔的尺寸刚好略大于按键帽外径，既保证按键按压时不会被孔壁卡滞，又能限制按键的横向晃动量，提升操作时的触感反馈；大尺寸方形开窗对应板载显示屏的安装位置，开窗边缘做了微小的倒角处理，避免装配时刮花显示屏表面的偏光层，同时开窗尺寸预留了0.2mm的装配公差，即使不同批次的显示屏存在微小尺寸误差，也能顺利对位安装。

除了元件对位的开孔，板面上的异形开槽对应板载的高频元件、接口位置，一方面是为了避让板上高度突出的元件，避免承载板压合到元件造成焊盘脱落，另一方面这些开槽也形成了自然的散热通道，发射机长时大功率工作时产生的热量可以通过开槽形成的空气对流快速散出，不会因为热量堆积造成射频模块工作频率漂移。承载板的厚度经过反复验证，选择了兼顾刚性与重量的尺寸，既不会因为板件过薄在紧固时产生翘曲变形，导致电路板受力不均，也不会因为板件过厚增加不必要的重量，影响手持遥控设备的整体配重平衡。

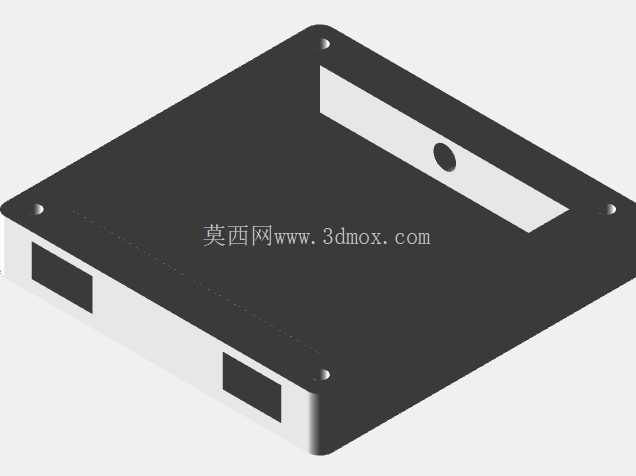

在实际装配逻辑上，这款承载板可以作为发射机电路板与设备壳体之间的中间支撑层，电路板通过铜柱或者双面胶固定在承载板上之后，再整体装入设备仓，所有外接接口——包括天线座、烧录接口、拨轮开关的位置都通过对应的开槽露出，不需要额外延长接线，减少了信号传输路径上的损耗。针对户外使用的场景，板面的边缘做了圆角处理，没有尖锐的棱角，装配时不会划伤操作人员的手部，也不会刮损设备内部的连接导线。从结构可靠性角度看，平板式的构型相比异形支架拥有更好的抗形变能力，在设备发生意外跌落时，承载板可以分散大部分冲击载荷，避免核心电路板直接承受冲击力，降低元件损坏的概率。

很多自行改装ELRS发射机的从业者都会遇到安装定位不准的问题，这款承载板的孔位与开槽全部采用参数化建模生成，所有位置尺寸公差控制在0.1mm以内，装配时不需要反复修磨调整，只要对齐孔位就能完成精准安装，大幅减少装机调试的时间成本。同时板面上预留的冗余空间也支持后续的小范围硬件改装，比如增加外置功放模块、更换不同尺寸的显示屏时，只需要对对应位置的开孔进行简单扩孔处理，不需要重新制作整个承载结构，具备一定的改装适配余量。
