台虎钳全套加工制造二维工程图纸

在常规机械加工车间的工位布局里，台虎钳是钳工工位、小型铣钻工位上不可或缺的基础夹持工装，这套图纸完整覆盖了台虎钳从固定钳身、活动钳身、丝杠副、钳口压板到锁紧结构的全部零件视图与装配关系，能直接用于零件加工前的工艺拆解、工装校验以及成品装配的尺寸核对。从实际应用场景来看，这类台虎钳通常被固定在钳工工作台台面边缘，承担小型零件的锉削、锯切、攻丝、套丝、小型零件钻孔去毛刺、零部件装配对位等作业的夹持任务，夹持力通过丝杠的螺旋增力结构实现，配合淬硬处理的带齿钳口，既能保证夹持过程中工件不发生滑移，也能通过可更换的软钳口适配有色金属、薄壁类零件的夹持需求，避免夹伤工件已加工表面。

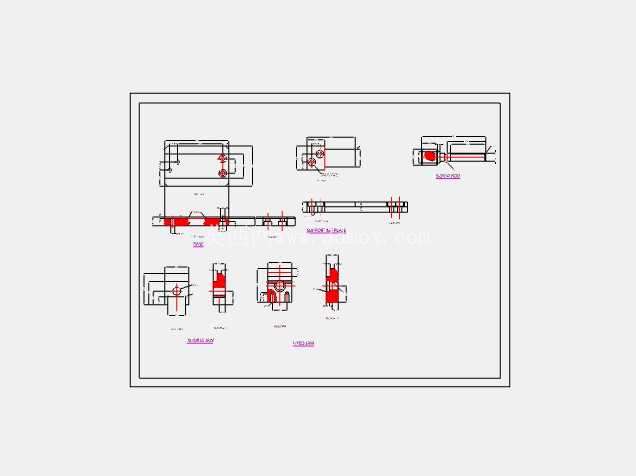

从设计思路上看，这套图纸的视图排布遵循了机械制图的投影规范，主视图选择了台虎钳的纵向装配剖面，清晰展现了丝杠与固定钳身的铰接结构、活动钳身与丝杠螺母的配合关系、导轨面的配合间隙预留位置；多个局部视图分别对应钳口安装孔位、丝杠锁紧结构、底座固定螺栓孔的尺寸标注，所有形位公差标注都围绕钳口工作面与底座安装面的平行度、活动钳身移动方向与固定钳口的垂直度展开，这两个形位公差直接决定了台虎钳的夹持精度——如果平行度超差，夹持长条形工件时会出现一端压紧一端虚接的问题，钻孔或锉削时工件容易受力偏移；如果垂直度超差，加工垂直面时会出现角度偏差，后续装配时无法满足配合要求。

从安装边界与尺寸逻辑来看，图纸中明确标注了底座的安装孔中心距，这个尺寸需要和钳工工作台的预留安装孔位匹配，通常这类4英寸规格的台虎钳，底座安装孔距适配常规厚度的木质或钢板工作台，固定螺栓采用内六角圆柱头螺栓，安装后钳口顶面距离工作台面的高度符合人体工程学要求，钳工站立作业时手臂自然弯曲即可操作钳柄，长时间作业不会产生过度疲劳。活动钳身的最大开口尺寸对应4英寸规格，能够满足常规小型机械零件、五金工件的夹持需求，钳口深度的设计兼顾了夹持稳定性与操作空间，不会因为钳口过深导致小型零件无法探入夹持，也不会因为钳口过浅导致夹持大工件时受力点过于靠前发生倾覆。

图纸中对各配合面的尺寸公差也做了明确标注，比如活动钳身与固定钳身的导轨配合采用间隙配合，预留了润滑脂的填充空间，长期使用产生磨损后，可以通过调整塞铁的锁紧螺丝来消除配合间隙，维持钳身移动的平顺性与夹持精度；丝杠与螺母的配合采用梯形螺纹，相比普通三角螺纹拥有更好的耐磨性能与传力效率，能够承受更大的夹持扭矩，同时梯形螺纹的自锁性能可以保证夹持工件后不会因为加工振动导致丝杠回转松脱，避免工件飞出引发安全事故。钳口板采用沉头螺钉固定在钳身上，磨损后可以快速拆卸更换，不需要整体更换钳身，降低了长期使用的维护成本，钳口表面的交叉齿纹经过淬火处理，硬度达到HRC45-50，能够在夹持钢铁类工件时避免齿形过快磨损，同时齿纹的咬合深度适中，不会在工件表面留下过深的夹痕，减少后续工件表面处理的工作量。

在实际生产校验环节，这套图纸的尺寸链设计经过了闭环校核，从底座安装面到固定钳口工作面的高度尺寸、活动钳身移动全程的平行度误差范围、丝杠转动的扭矩要求都在图纸技术要求中有明确体现，加工人员可以按照图纸要求逐个检验零件尺寸，装配后通过打表检测钳口的跳动误差，确保成品台虎钳的精度符合机加工工位的使用要求。对于三维建模从业者来说，这套二维图纸可以作为逆向建模的尺寸依据，通过视图投影关系还原台虎钳的全参数化三维模型，用于工装教学演示、虚拟装配实训、车间工位布局仿真等场景，所有视图的线条清晰，尺寸标注完整，不存在遗漏的配合尺寸或安装尺寸，能够直接支撑从二维到三维的模型重建工作，不需要额外测绘实物补全尺寸。
