机加工夹持用台虎钳结构设计

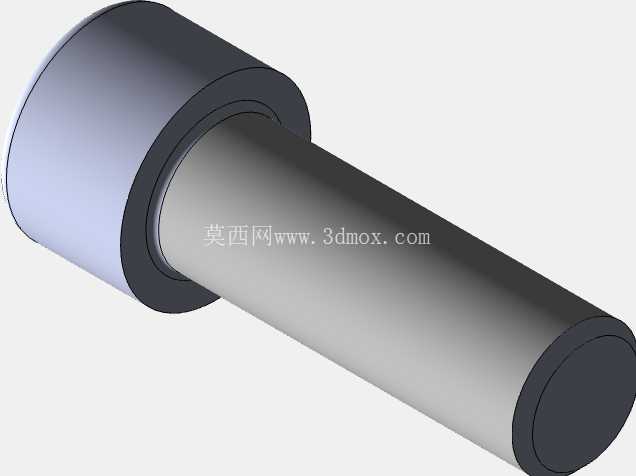

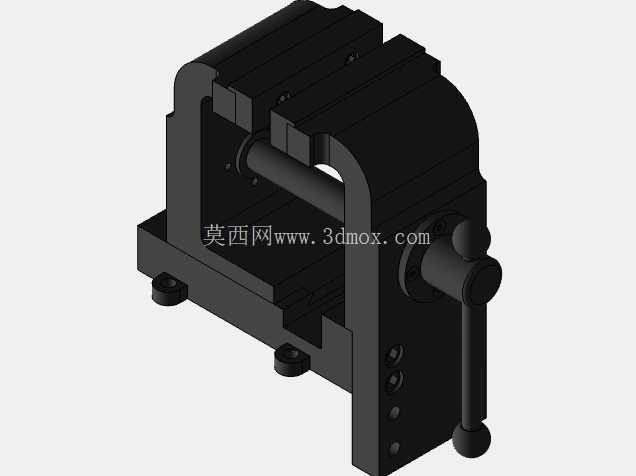

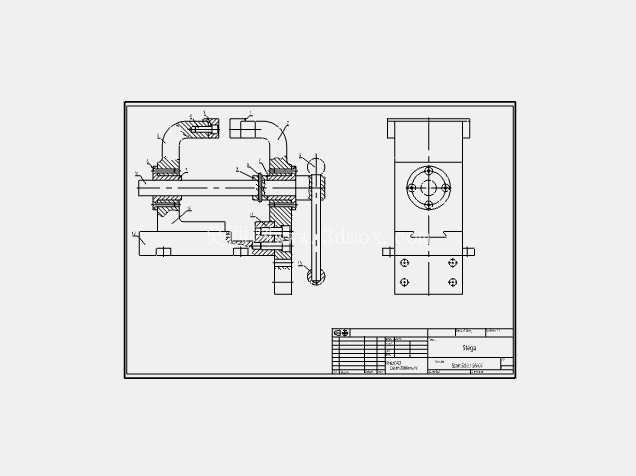

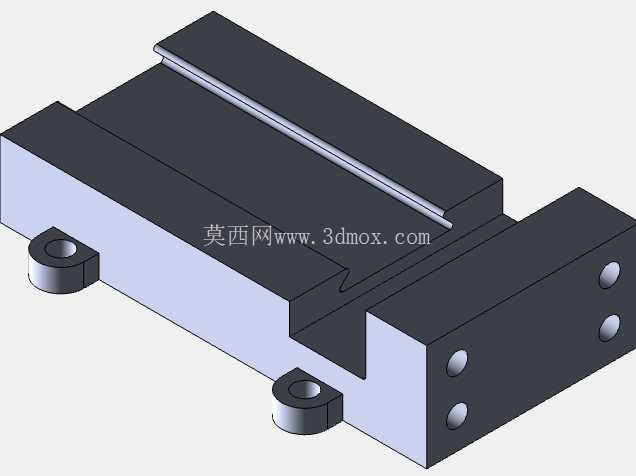

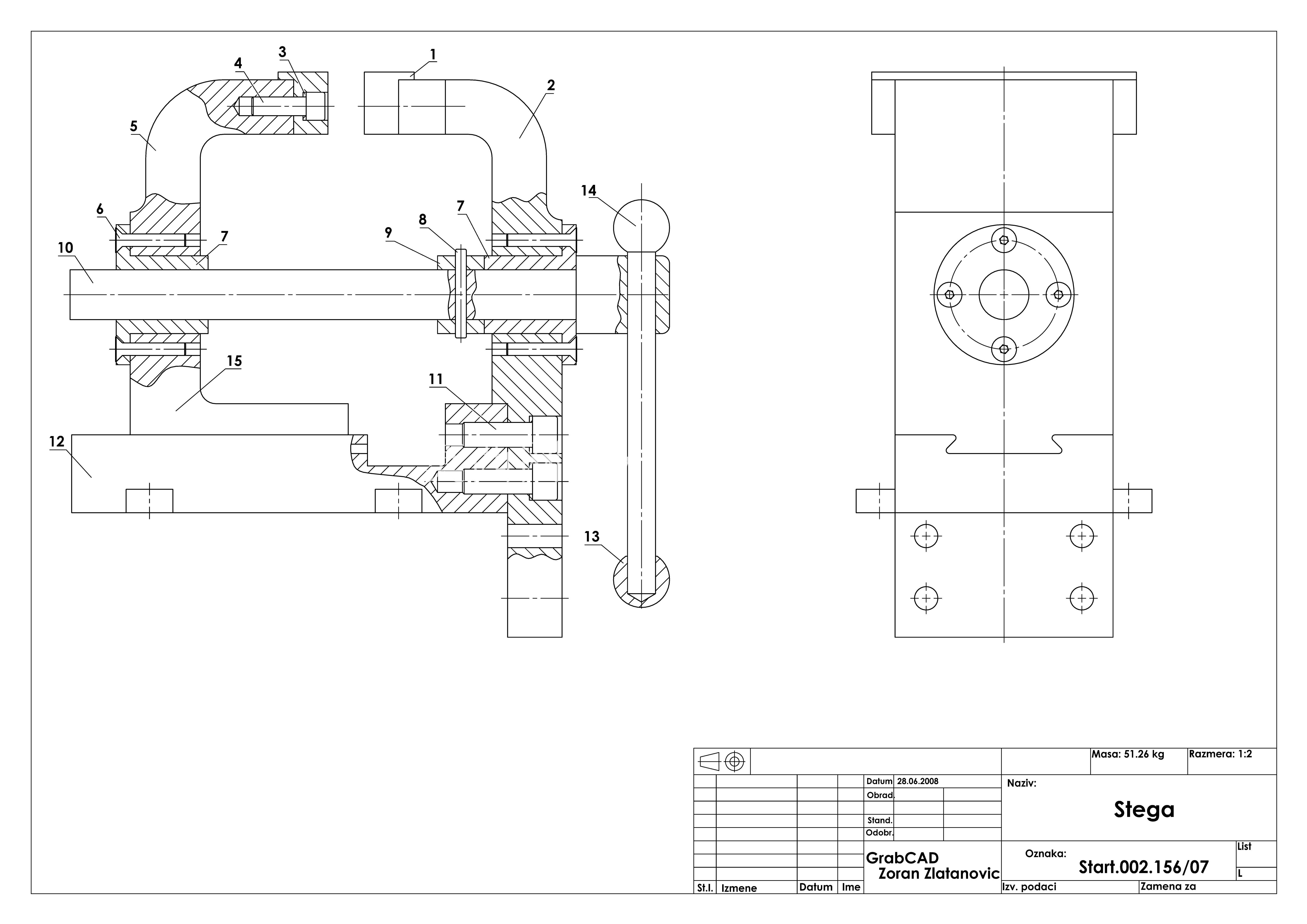

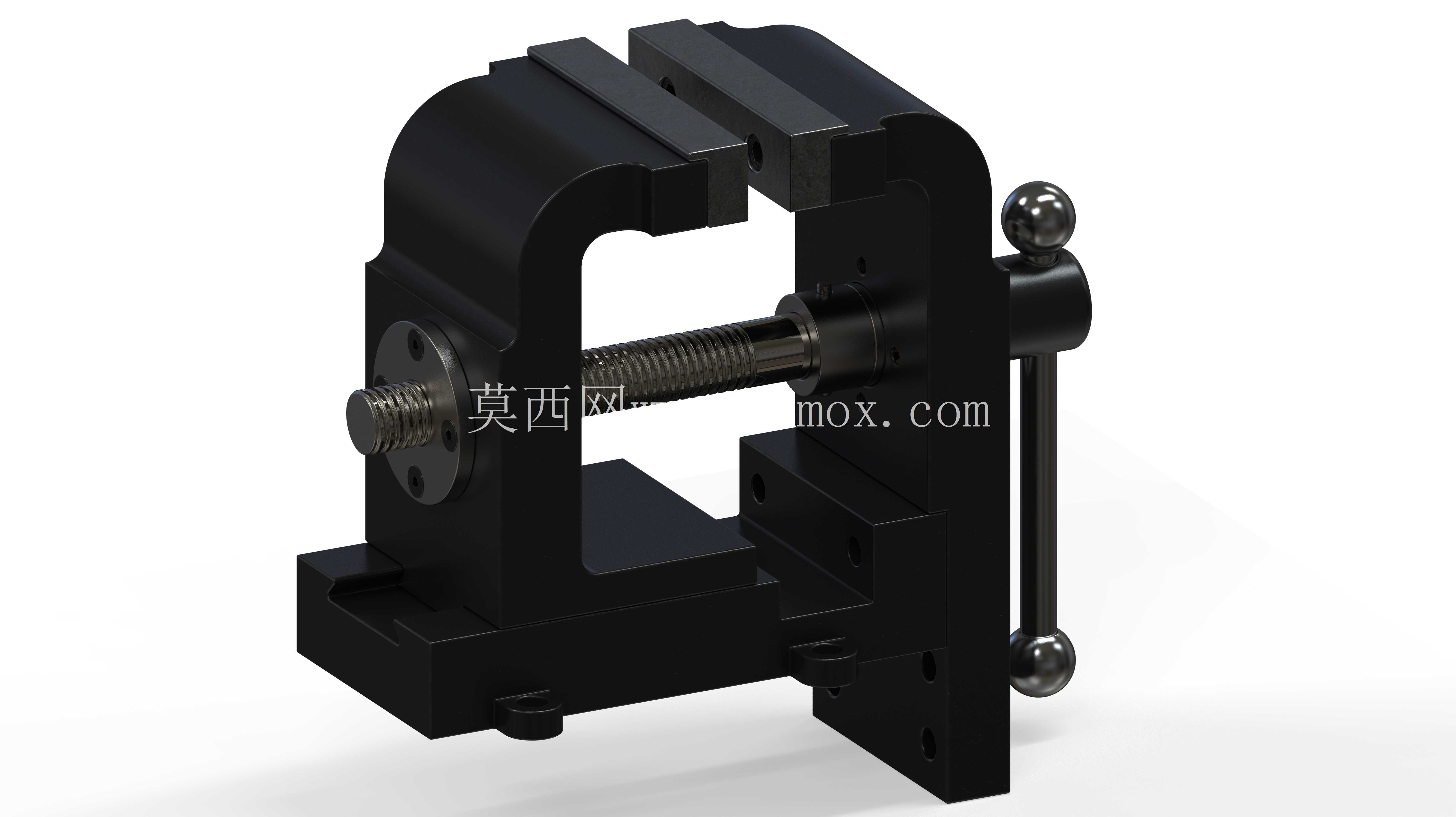

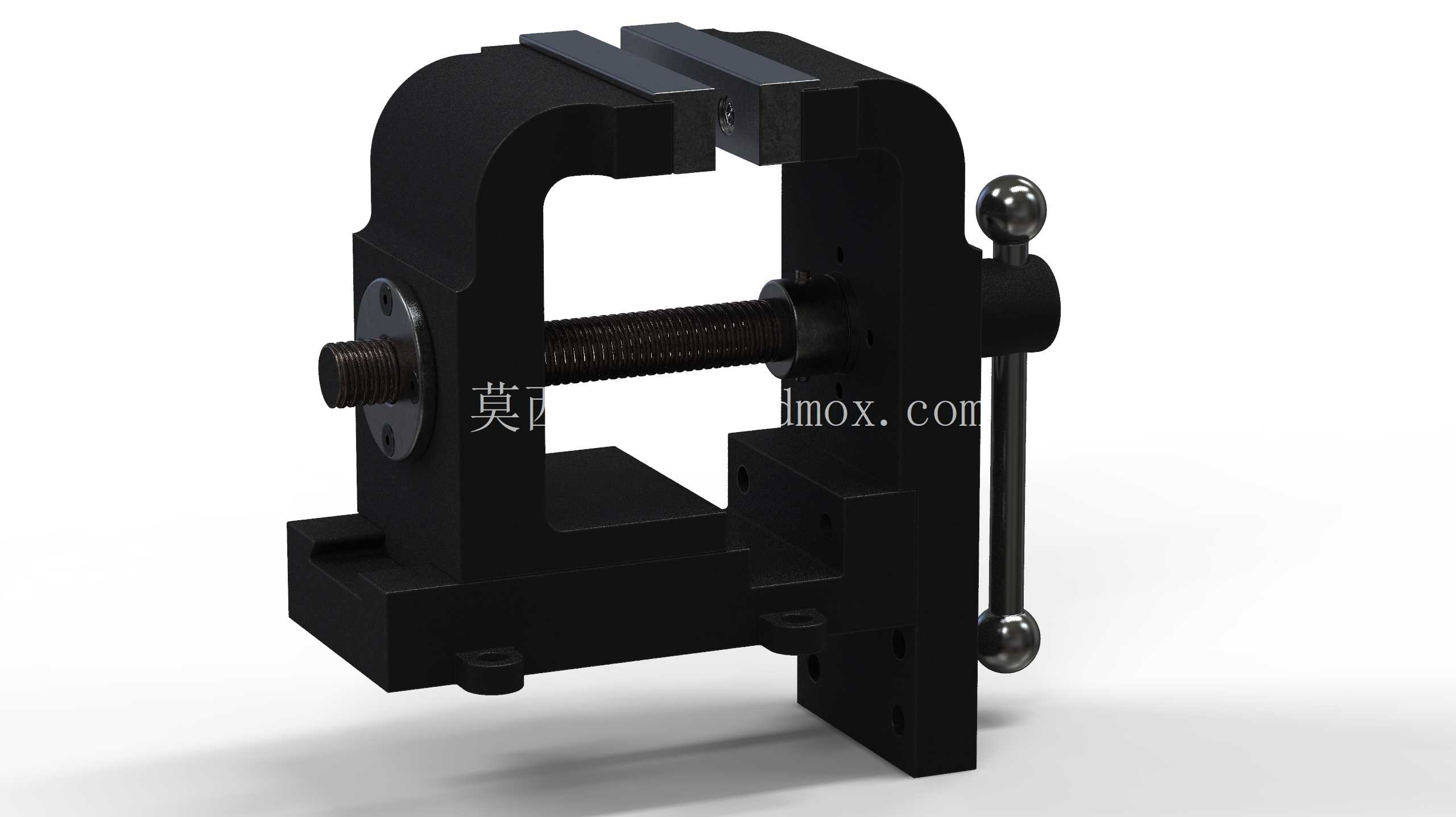

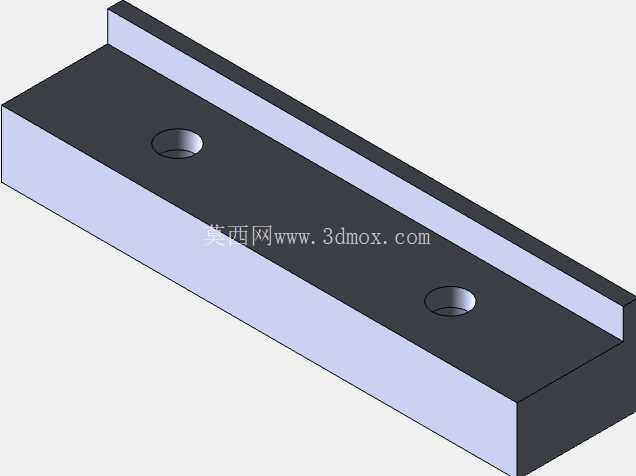

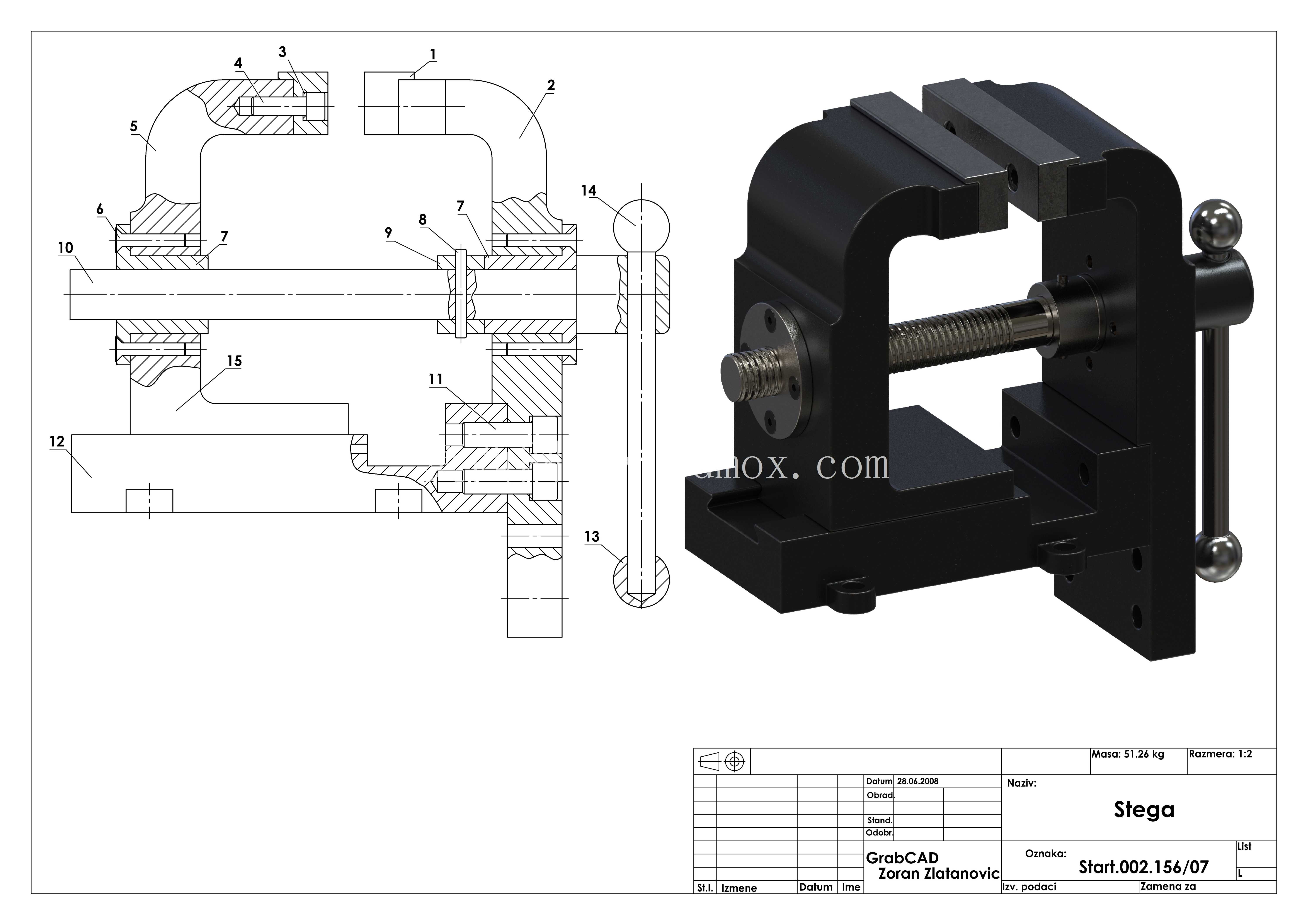

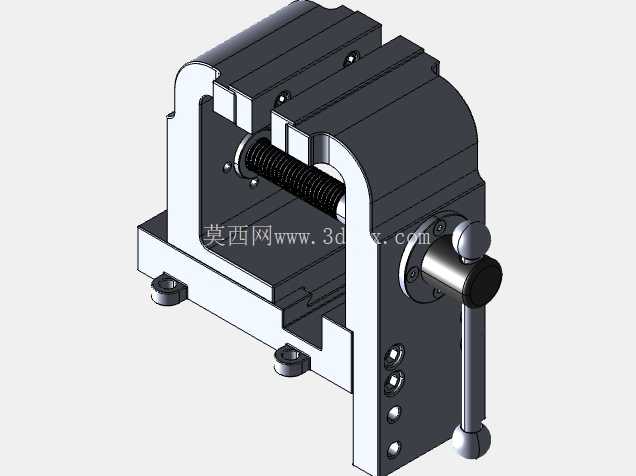

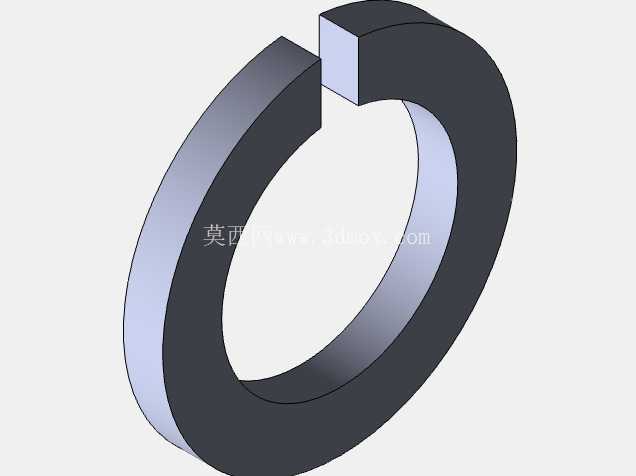

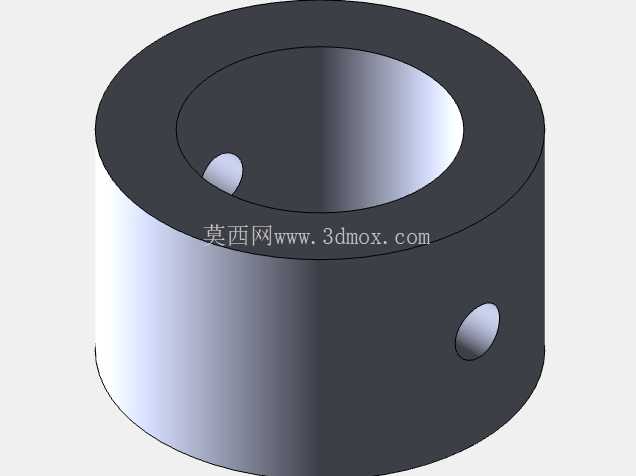

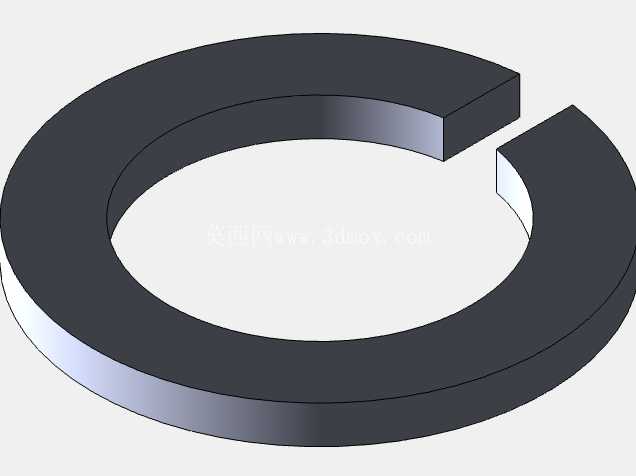

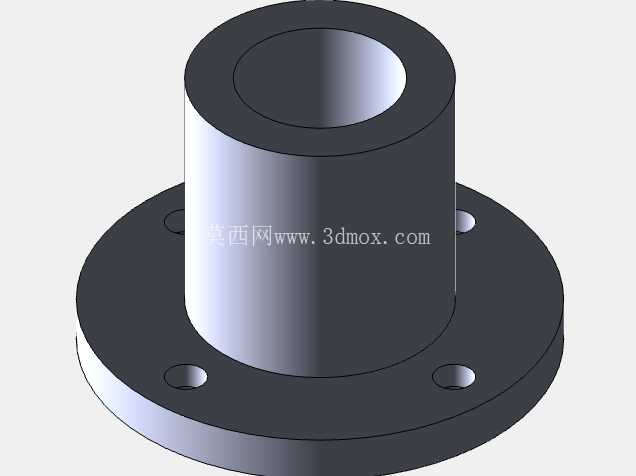

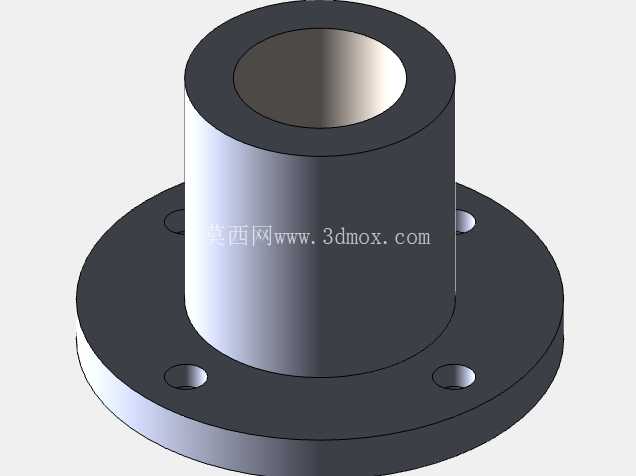

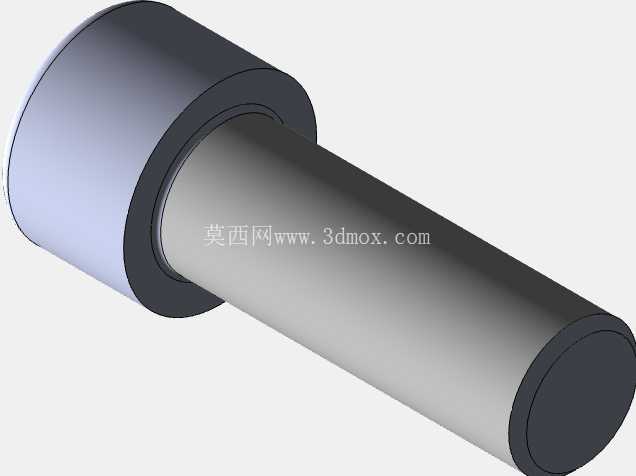

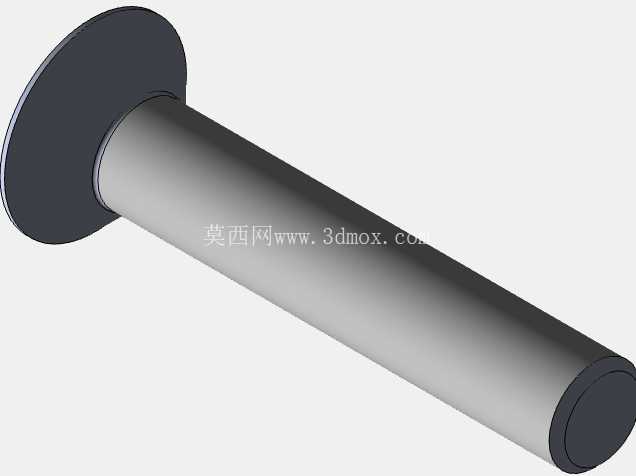

　　从结构设计逻辑来看，钳身主体采用一体式铸铁构型的设计思路，固定钳身底部预留了标准的工作台安装孔位，可通过螺栓直接固定在钳工台、机床辅助工作台的台面上，安装边界适配多数常规工业钳工台的台面厚度，安装后整体重心偏低，夹持作业时不会出现倾覆风险。钳口部位采用可更换的齿面钳口板设计，钳口板通过沉头螺钉固定在钳身的夹持端面上，长期使用出现磨损后可直接拆卸更换，无需整体更换钳身，大幅降低后期维护成本；齿面的纹路角度经过优化，夹持光滑金属工件时能提供足够的静摩擦力，同时不会在工件表面留下过深的压痕，兼顾夹持可靠性与工件表面保护需求。在常规机加工、钳工装配、小型零件修配的作业场景中，台虎钳是工位上不可或缺的基础夹持工装，其核心作用是为待加工工件提供稳定、可调节的刚性固定，避免工件在锯削、锉削、攻丝、钻孔、轻量铣削等工序中出现位移、晃动，保障加工精度与操作安全。这款台虎钳的整体结构采用经典的丝杠传动增力方案，固定钳身与活动钳身通过导轨副实现滑动配合，丝杠贯穿活动钳身的传动螺母，端部通过限位结构与固定钳身连接，转动端部的手柄即可带动活动钳身沿导轨方向做直线往复运动，实现钳口的开合与夹紧动作。

　　丝杠传动副采用梯形螺纹构型，相比普通三角螺纹具备更好的传动强度与自锁性能，夹紧工件后不会因为加工过程中的振动出现松退，保障夹持状态的稳定性；丝杠端部的手柄采用带球头的横杆设计，操作时可根据夹紧力需求调整握持位置，需要大夹紧力时可握持球头端增大力臂，轻量夹持时可握持靠近丝杠的位置实现精细调节。活动钳身与固定钳身的配合导轨采用矩形滑动导轨结构，配合面经过精加工处理，滑动过程无卡滞、无明显旷量，开合过程中钳口的平行度偏差控制在合理范围内，避免出现夹持偏斜导致的工件装夹不正问题。

　　从实际应用的适配性来看，这款台虎钳可覆盖多数小型机械零件、五金工件、非金属样件的夹持需求，钳口开合行程适配常规小型零件的夹持尺寸范围，既可以用于职业院校钳工实训工位的基础工装配置，也可用于小型机加工车间的辅助工位、设备维修班组的现场维修工位，甚至可以作为家用五金维修、DIY手工制作的夹持工具使用。在设计细节上，钳身的各个受力部位都做了对应的加强筋结构，在夹持大负载工件时，钳身不会出现开裂、变形问题；丝杠与螺母的配合部位预留了润滑脂加注空间，定期加注润滑脂即可保障传动顺畅，延长传动副的使用寿命；手柄的球头部位做了圆滑过渡处理，操作时不会划伤手部，符合工装设备的人机工程要求。

　　固定钳身的后侧还预留了辅助安装面，可根据使用需求加装小型挡屑板、工件定位靠山等附加配件，拓展台虎钳的使用场景，比如在进行小型零件批量钻孔作业时，加装定位靠山可实现工件的快速定位装夹，提升作业效率。不同于重型机用虎钳的大体积、大重量设计，这款台虎钳的整体尺寸紧凑，在保障夹持刚性的前提下控制了整体重量，既可以永久固定在工位上，也可以根据作业需求临时固定在移动工作台上，适配流动维修、户外现场作业等特殊场景的使用需求。钳身表面采用发黑防锈处理，在车间潮湿环境下也不易出现锈蚀，日常维护仅需定期清理导轨与丝杠部位的切屑、杂物，加注少量润滑油即可长期保持良好的工作状态。
