螺旋进给式台用夹持工装结构设计

　　在常规机加工、装配检修、小件打磨的作业场景里，这类螺旋进给的夹持工装是工位上最基础也最高频使用的辅助器具，区别于重型机用平口钳的大吨位夹持能力，这款轻量化的台装夹具体更适配小尺寸工件的固定需求，常见于电子小零件修配、模型制作、小型五金件钻孔攻丝、线束端子压接辅助等对夹持力要求适中，但对操作便捷性、装夹效率有要求的工位。从结构设计逻辑来看，整个夹具体采用一体式铸造底座作为承载基体，底座的平直度直接决定装夹后工件的基准稳定性，底座上预留的安装孔位可以适配不同厚度的工作台面，通过T型螺栓或者普通压板就能完成固定，安装边界上要求工作台面的平面度误差不超过0.1mm每100mm范围，避免底座安装后产生翘曲，导致活动钳身进给卡滞。

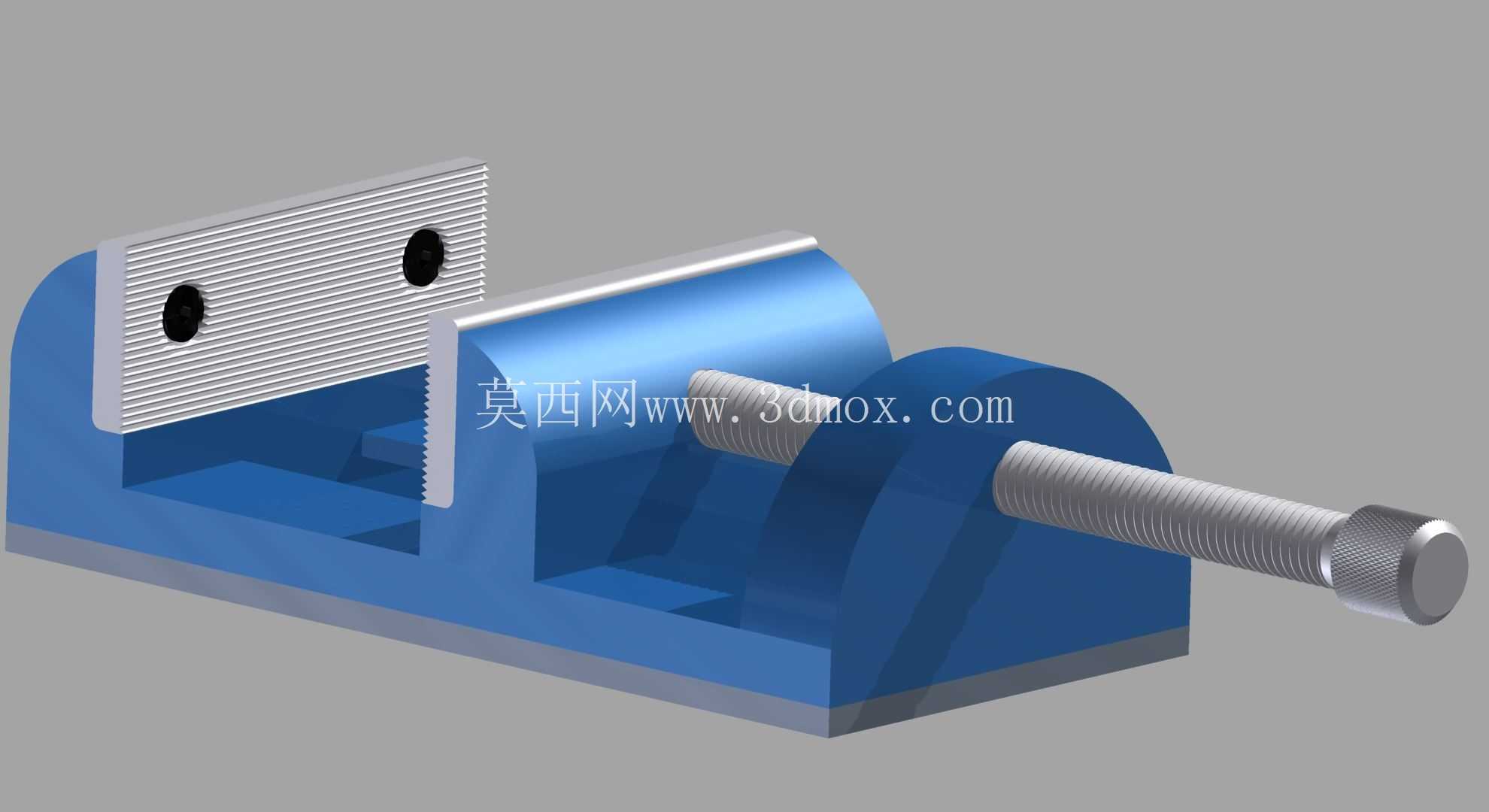

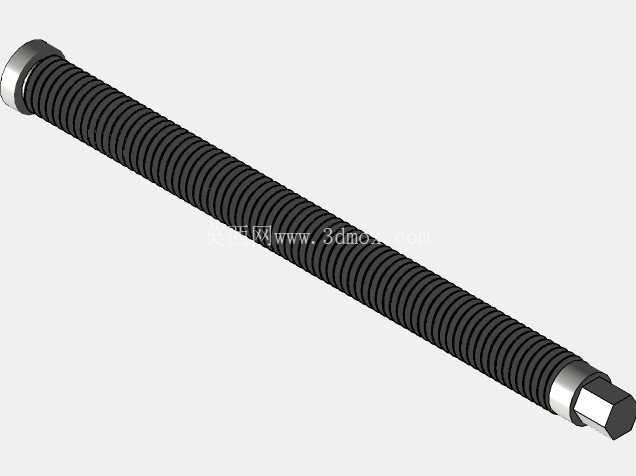

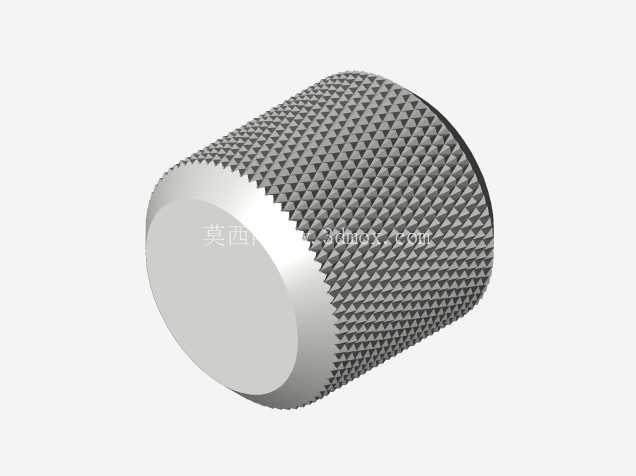

　　固定钳口与底座为一体化加工成型，钳口板采用可更换式设计，表面加工出细密的横向齿纹，齿纹的齿距控制在1.5mm，齿尖角为90度，既可以保证夹持时的摩擦力，避免工件受轴向力时滑移，又不会在软质工件表面留下过深的压痕，当齿纹磨损后只需要松开两个固定螺钉就能更换钳口板，不需要整体报废钳身，大幅降低日常使用的维护成本。活动钳身通过梯形丝杠与固定端的螺母座配合实现进给，梯形丝杠的导程选用4mm，公称直径12mm，这个参数搭配下，单手转动手柄时就能获得足够的夹紧力，同时具备自锁特性，夹紧后不会因为加工过程中的振动导致钳口松脱，丝杠的外露部分在设计时预留了足够的伸缩行程，最大开口距离可以达到100mm，能够覆盖绝大多数小型工件的装夹尺寸需求。活动钳身与底座的配合采用燕尾槽导向结构，导向面的配合间隙控制在0.02-0.05mm之间，既保证滑动顺畅无卡滞，又能避免钳身上下翘动，保证夹持时两个钳口面的平行度误差不超过0.03mm每100mm长度，防止装夹薄壁工件时出现夹歪、夹变形的问题。手柄部分采用滚花直纹设计，滚花的网纹间距0.8mm，即使手上沾有少量切削液或者油污，也能提供足够的摩擦力，不需要额外加力杆就能完成夹紧操作，避免过度施力导致丝杠变形或者钳口断裂。

　　在实际使用场景中，这类夹具体除了固定在工作台面上使用，也可以搭配角度底座实现倾斜装夹，完成斜面钻孔、斜向打磨等特殊工序的工件固定，钳身的整体高度控制在65mm，不会因为过高导致装夹后工件重心偏高，在受到铣削、打磨的侧向力时产生晃动。设计过程中针对钳身的受力薄弱点做了加强筋处理，在丝杠螺母座与底座连接的位置增加了圆弧过渡的加强结构，避免反复夹紧受力后出现应力集中导致的断裂问题，整体材料选用HT200灰铸铁铸造，经过时效处理消除内应力，长期使用不会出现基准变形，钳口板采用45号钢淬火处理，硬度达到HRC40-45，耐磨性能满足日常高频使用的需求。

　　从安装适配性来看，底座的安装孔距为120mm，孔直径8mm，可以适配市面上绝大多数轻型工作台的预留安装位，不需要额外打孔改造，活动钳身的最大伸出量为50mm，在满行程张开时，钳身的重心依然落在底座支撑范围内，不会出现前倾失稳的问题。日常维护时只需要定期在燕尾槽导向面和丝杠表面涂抹少量锂基脂，就能保证进给顺畅，避免铁屑、灰尘进入配合面导致的磨损加快，可更换钳口的设计也让这款夹具体可以适配不同的装夹需求，比如更换软钳口就能夹持铜、铝等软质金属或者塑料工件，更换V型钳口就能夹持圆棒类工件，拓展了整体的使用场景。
