滚筒式旋转微水培种植装置设计

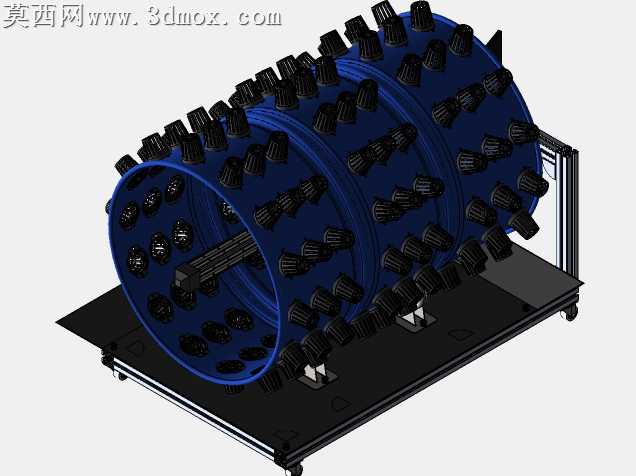

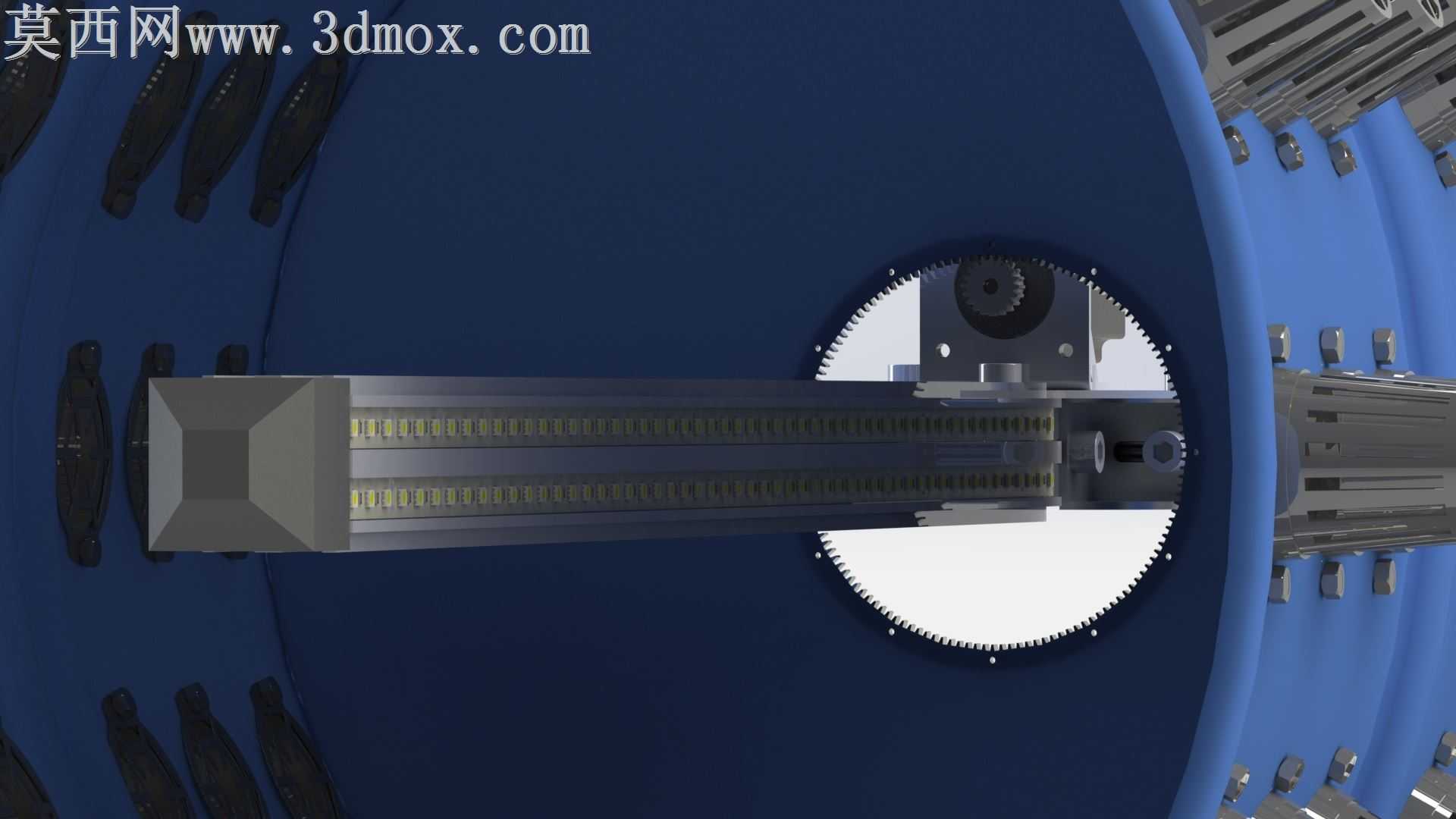

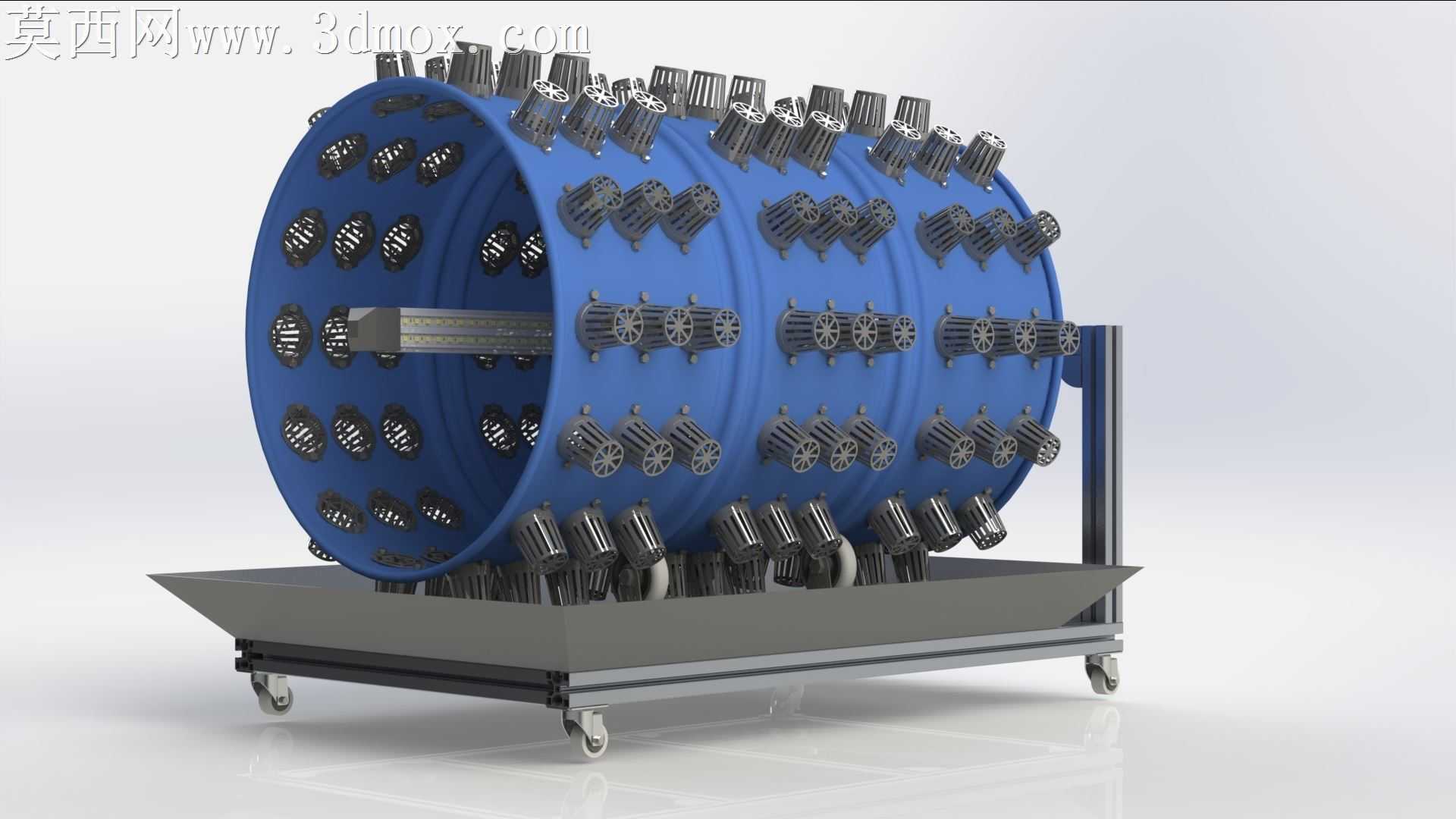

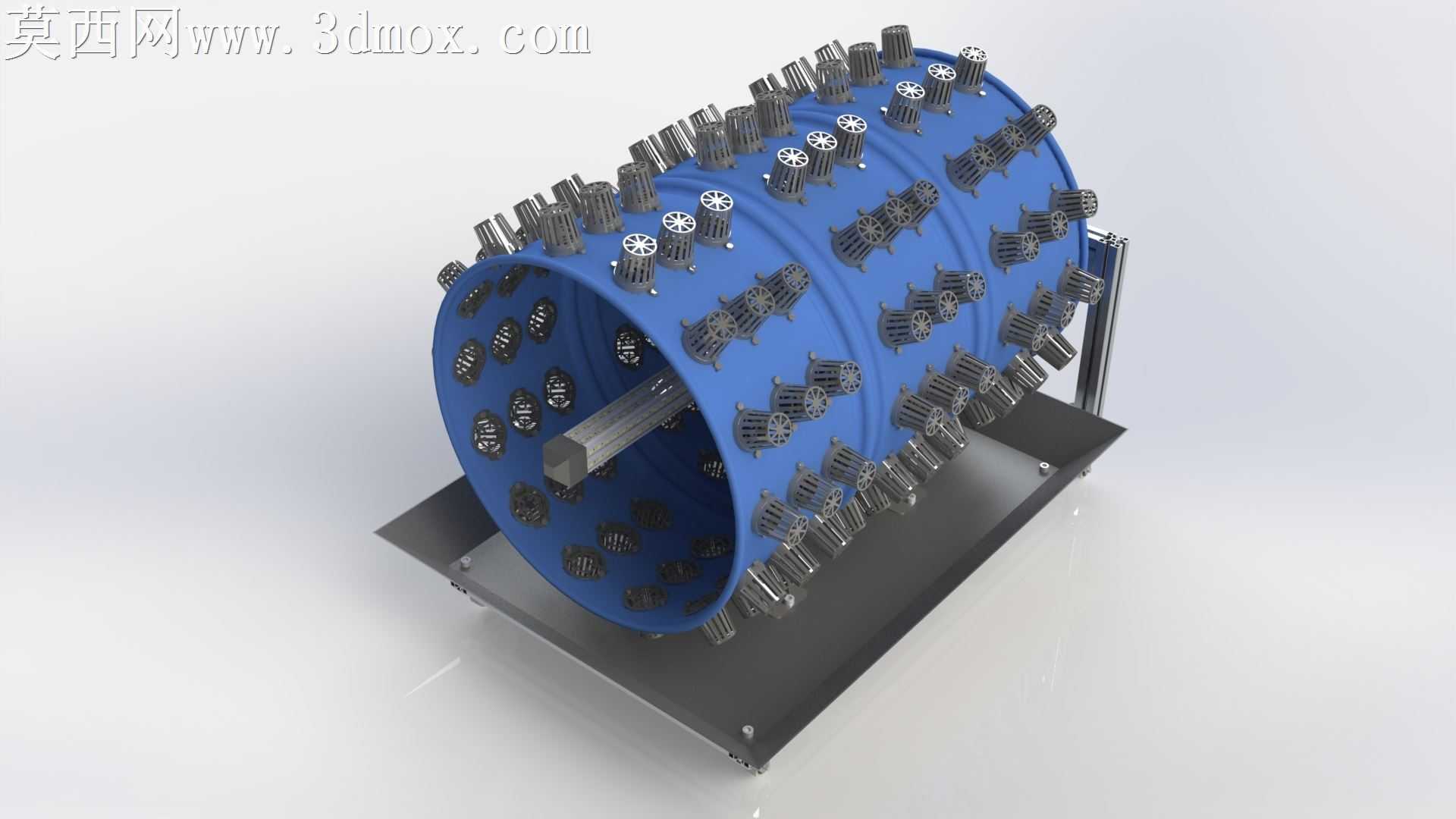

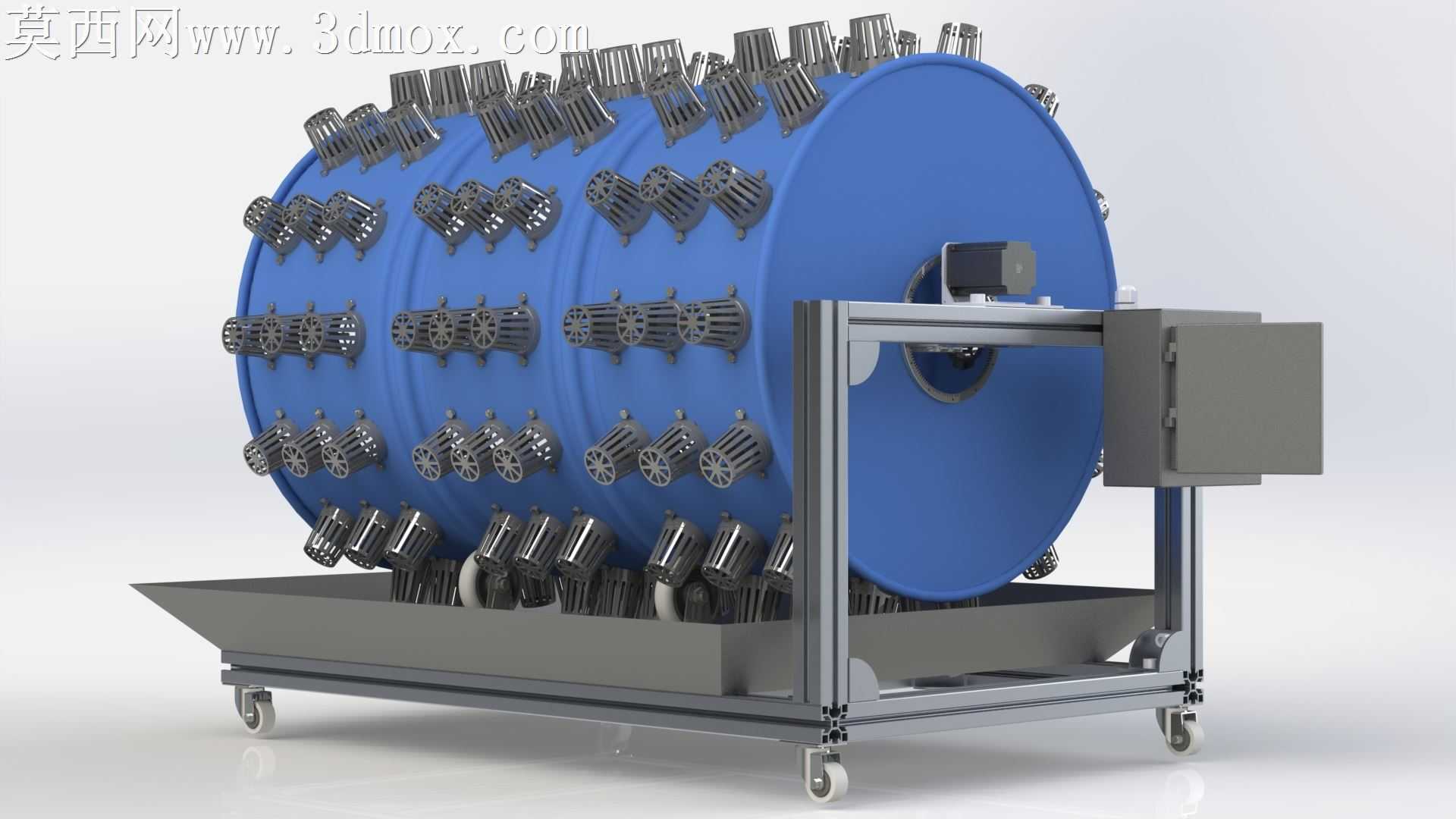

本作品为滚筒式旋转微水培种植装置的三维设计成果，采用SolidWorks完成全参数化建模，搭配Render模块完成产品级渲染输出，整体模型结构完整、装配关系清晰，可直接用于方案展示、结构验证与生产参考。设计核心围绕紧凑型空间利用需求展开，将标准200L油桶改造为直径800mm、长度1100mm的旋转栽培滚筒，整体装置占地尺寸仅0.88平方米，最大化压缩种植设备的平面占用空间，适配家庭阳台、小型室内种植场景的空间限制。模型构建过程中，首先完成主体滚筒的曲面建模，在筒壁按阵列规则排布14行种植位，每行设置9个网杯安装座，总计可容纳126株浅根植物种植，阵列排布时严格计算相邻种植位的间距，避免植物生长过程中出现空间遮挡，保证每株作物都能获得均匀的光照与通风条件。滚筒下方设计一体化接水托盘，采用钣金折弯建模方式构建托盘结构，托盘边缘设置挡水边防止营养液外溢，托盘底部通过铝型材搭建支撑框架，框架底部配置4个重型聚氨酯旋转脚轮，其中两个带刹车结构，既方便装置整体移动换位，也可在固定位置锁定避免滑动。支撑框架与滚筒之间设置旋转支撑轴与传动结构，内置黄铜内齿环齿轮作为传动部件，可搭配低速电机驱动滚筒缓慢旋转，让每一圈的种植位都能均匀接收到光照，避免传统固定种植架存在的向光生长、光照不均问题。材质渲染阶段，主体滚筒采用深蓝色哑光塑料材质模拟改造后的桶身，接水托盘与支撑框架采用磨砂金属材质还原铝型材与钣金件的质感，脚轮采用黑色橡胶与银色金属支架的组合材质，种植网杯采用黑色透气塑料材质，渲染时添加柔和的环境光与阴影效果，真实还原装置的实际外观质感。模型中完整还原了所有标准件结构，包括固定用的Allen标准螺栓、钻孔攻丝的安装孔位、走线用的电缆接头、锁紧用的M6螺栓钩头件，所有零部件的装配约束均按实际生产装配逻辑设置，可直接生成工程图用于加工制作，整体设计兼顾了空间利用率、种植效率与使用便捷性，为紧凑型室内水培种植提供了完整的可落地方案。
