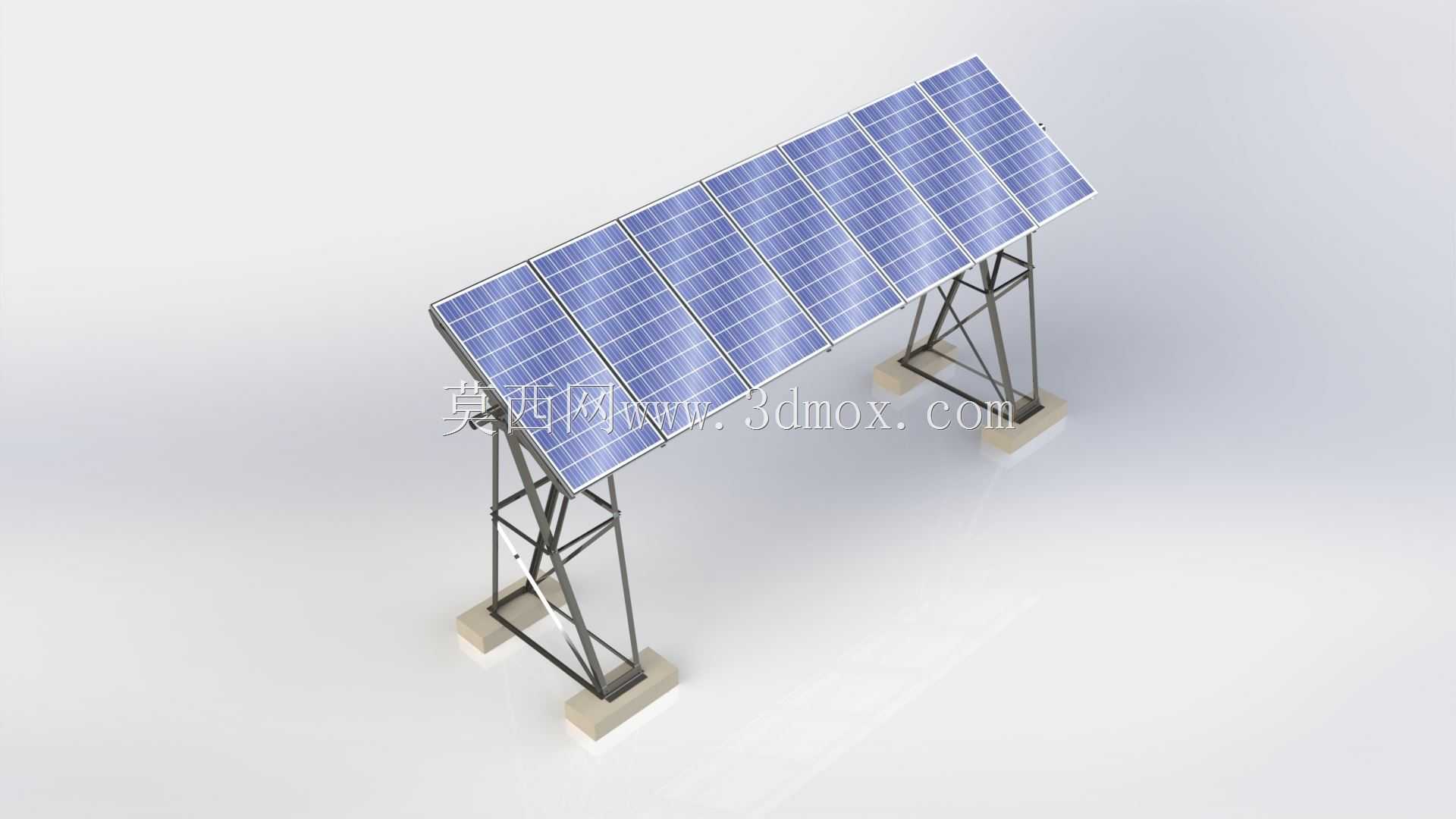

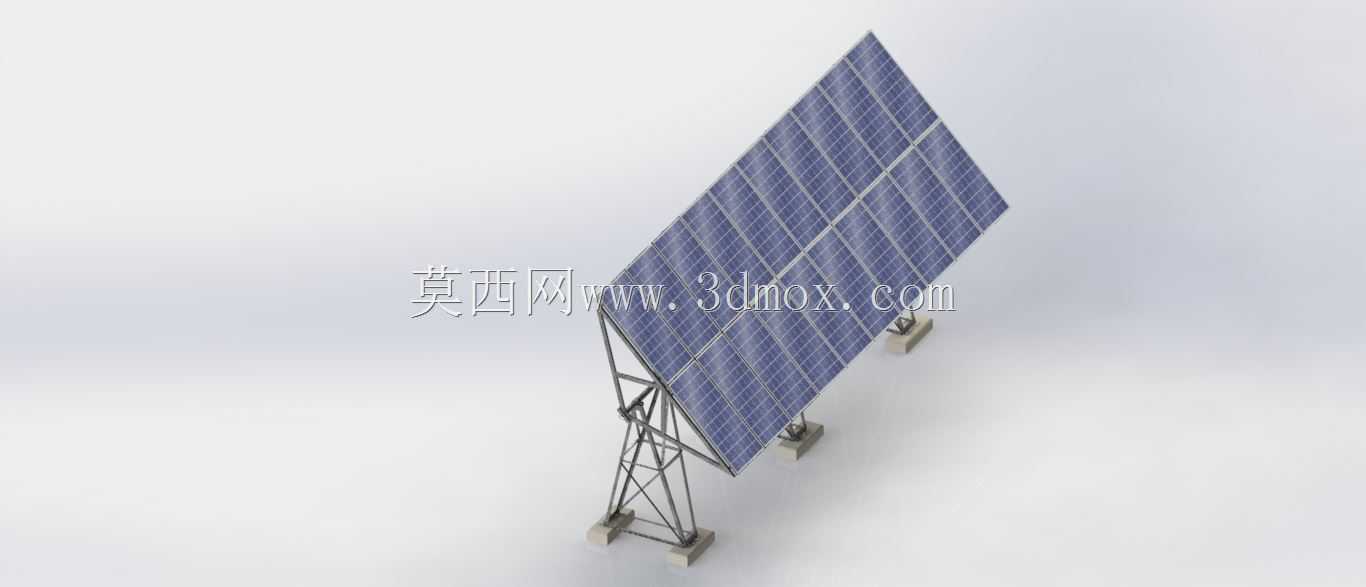

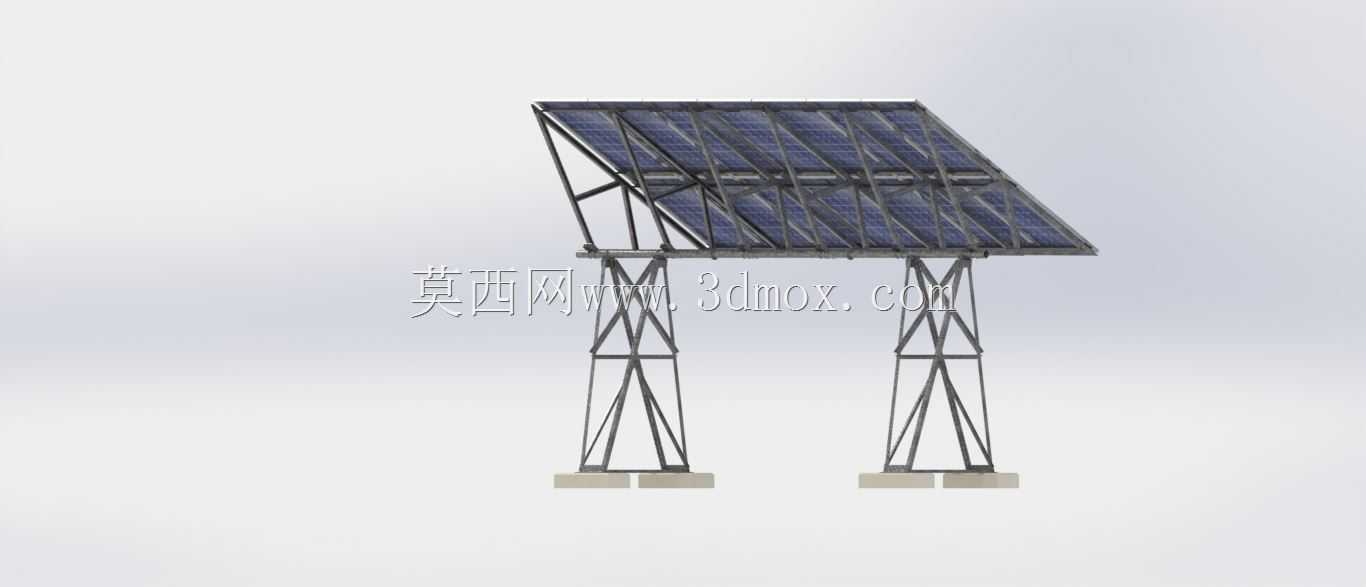

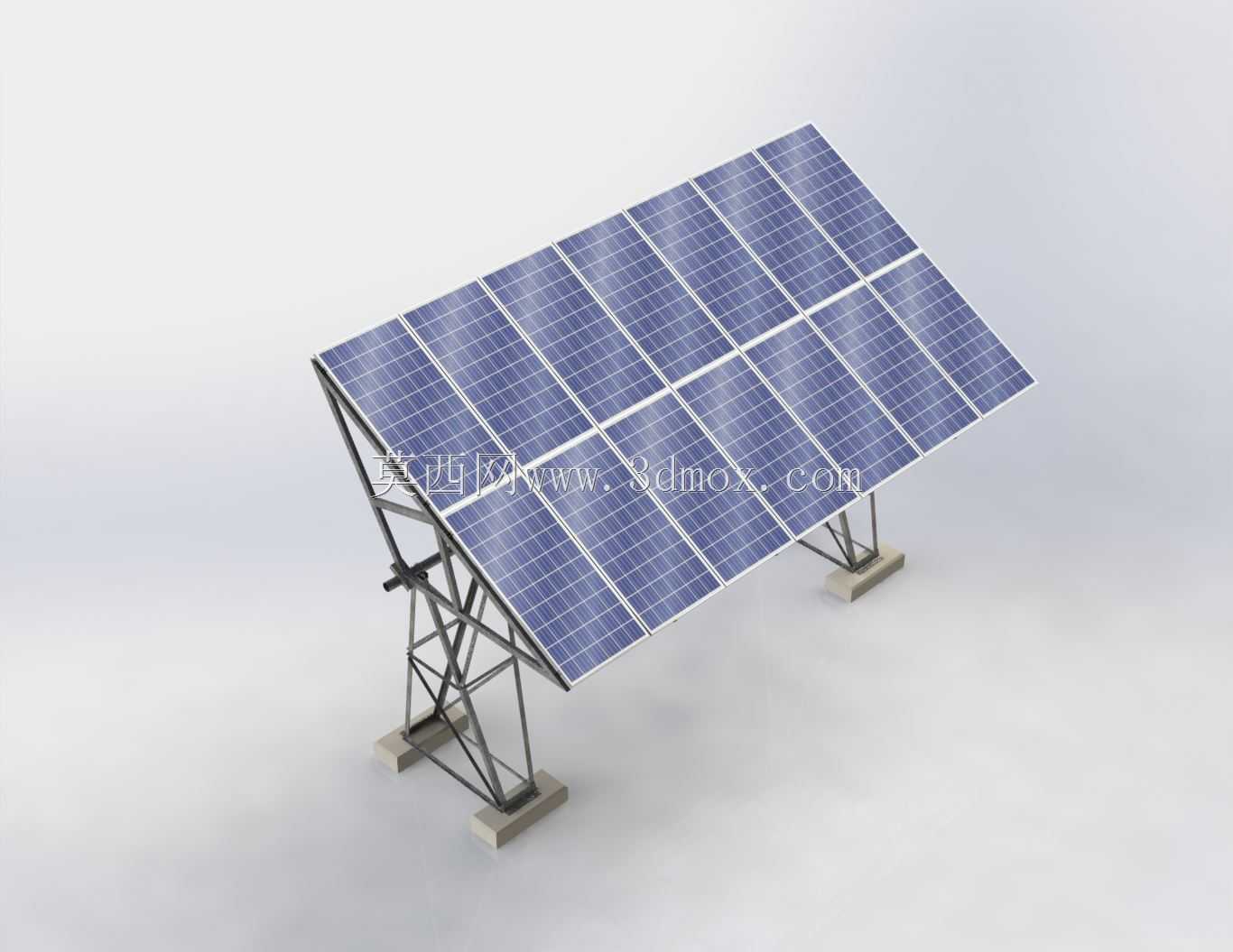

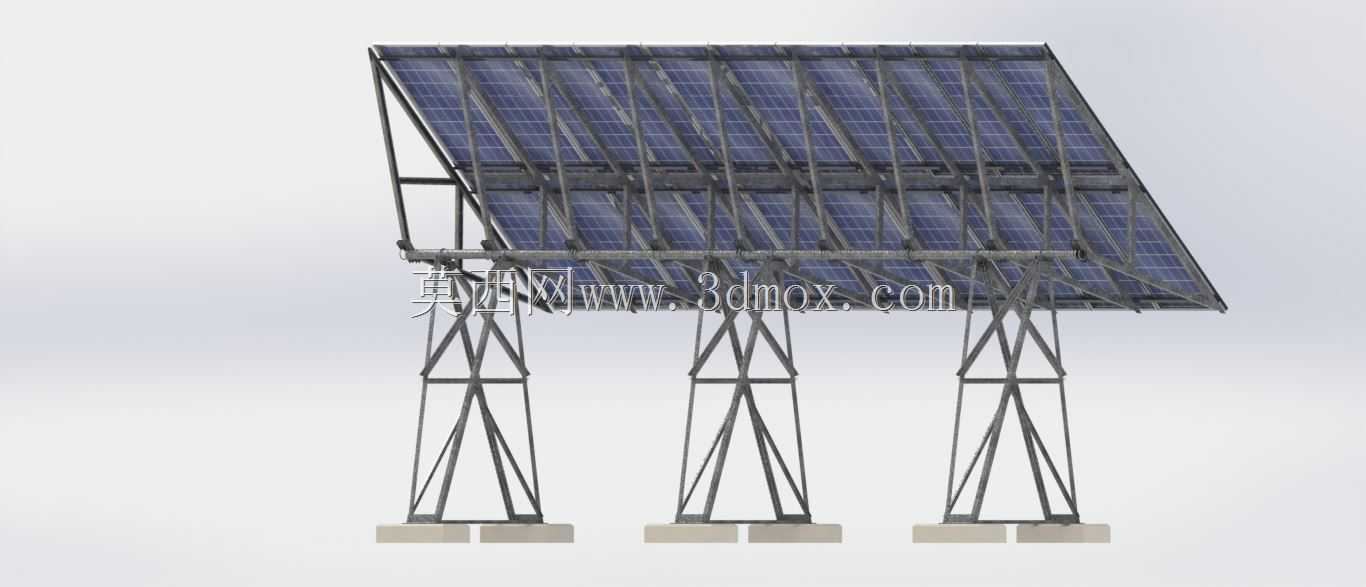

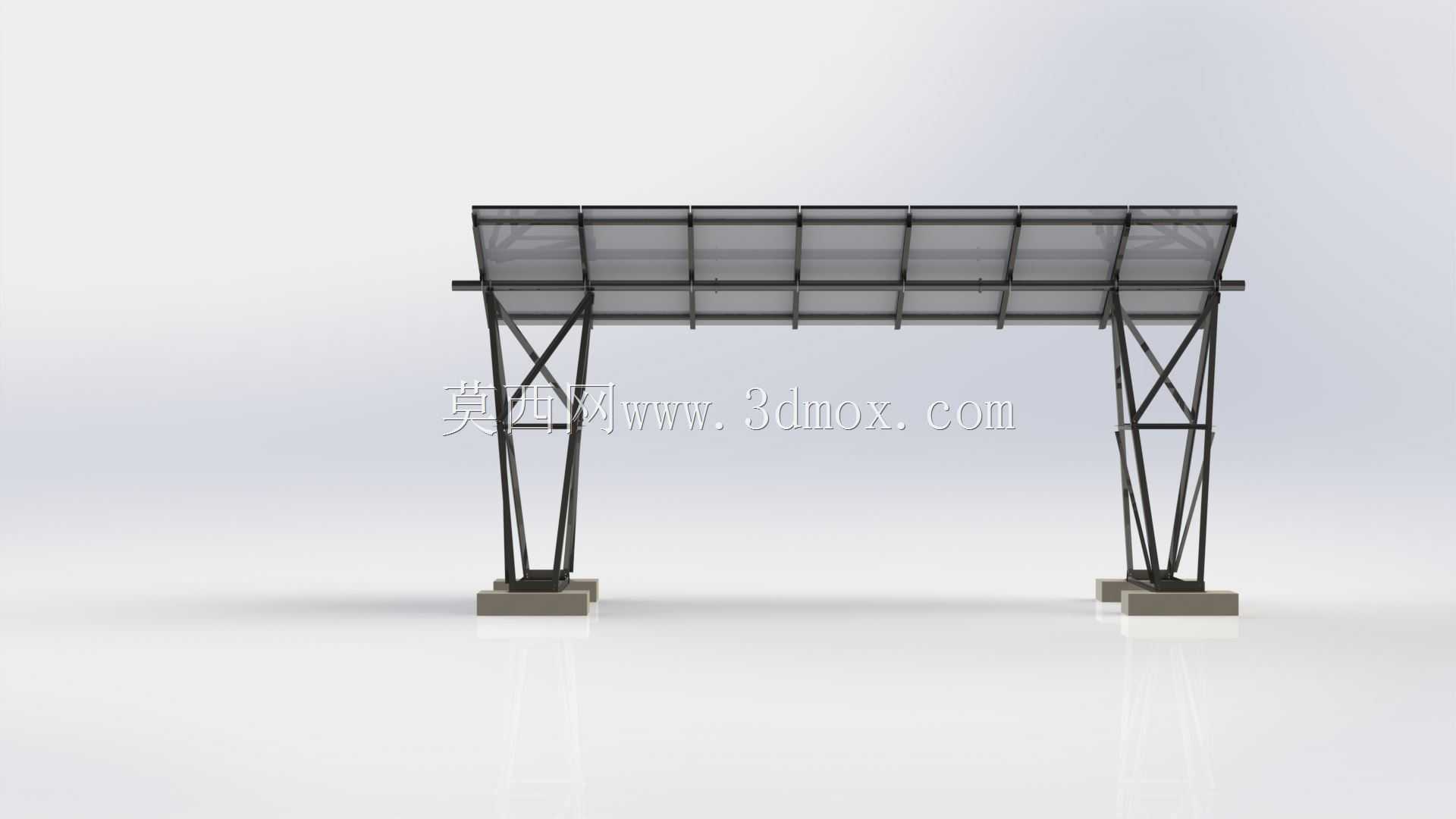

可调角度多规格太阳能电池板支撑结构

这款支撑结构主要面向分布式光伏落地安装场景，可适配民用院落分布式光伏搭建、山区离网光伏供电站点、小型工商业厂区辅助光伏供电、野外监测设备配套光伏供电等多种应用场景，能够为太阳能电池板提供稳定可靠的承载支撑，同时通过角度调节功能最大化提升不同区域的光能接收效率。在实际使用中，该结构可分别适配7块、14块、20块标准规格太阳能电池板的安装需求，用户可根据自身的装机容量需求、可用场地面积灵活选择对应的排布组合，无需额外重新设计适配支架，大幅降低光伏搭建前期的结构设计成本。结构的核心功能特性在于搭载了可调轴结构，可根据安装区域的纬度差异、季节太阳高度角变化调整光伏面板的倾斜角度，在低纬度地区可调小倾角适配更高的太阳入射角度，在高纬度地区可调大倾角适配偏低的太阳轨迹，同时可根据季节变化微调角度，让电池板始终保持最优的受光角度，有效提升光伏发电的整体转化效率。从设计思路来看，整体采用桁架式钢结构作为主体支撑框架，双立柱搭配斜向支撑的结构形式，既能够保证整体结构的抗风、抗雪载能力，可适应户外复杂的气象环境，同时尽可能减少钢材用量控制整体自重，降低基础施工的载荷要求。支架底部采用预制混凝土基础墩作为安装边界，无需大规模开挖浇筑混凝土地基，安装时仅需将支架立柱与预制基础墩通过预埋件固定即可，大幅缩短现场施工周期。支架上部的电池板安装框架采用标准化的型材拼接结构，预留了标准电池板的安装孔位，可兼容市面主流规格的晶硅太阳能电池板安装，面板排布采用单排倾斜式布局，既保证每块电池板之间无遮挡，也方便后期运维人员对电池板表面进行清洁、对线路进行检修维护。整体结构的安装边界充分考虑了小型分布式光伏的场地限制，整体跨度根据搭载电池板数量的不同适配不同的场地尺寸，最小规格适配7块板的结构仅需十余平米的平整场地即可安装，最大规格适配20块板的结构也可通过拆分组件的方式适配不规则场地的安装需求，结构的连接节点均采用标准化紧固件连接，现场无需焊接作业，普通施工人员即可快速完成组装搭建。
