三刃立铣刀切削刀具结构设计方案

　　在常规金属切削加工场景中，立铣刀是铣削工序里应用频次极高的刀具类型，三刃结构的立铣刀相比两刃款式，在单位时间内可参与切削的刃口数量更多，同等进给参数下每齿切削负荷更低，既适合普通碳钢、合金钢的平面铣削、台阶面加工，也能胜任有色金属件的沟槽铣削、侧面仿形加工，在普通立式铣床、数控加工中心的工序排布中，这类刀具常被安排在半精铣工序，兼顾切削效率与加工表面质量。从实际加工的工况需求出发，这款三刃立铣刀的结构设计首先围绕排屑性能做了针对性优化，刃部的螺旋角选取了加工中通用性较强的角度区间，既可以保证切削刃切入工件时的平稳性，减少铣削过程中的冲击振动，也能让切屑沿着螺旋槽顺畅排出，避免切屑在槽内堆积刮伤已加工表面，尤其是在铣削深度较大的沟槽时，合理的螺旋槽截面形状能给切屑留出足够的流出空间，减少卡屑导致的刀具崩刃风险。

　　刀具的柄部采用了标准直柄结构，适配市面上绝大多数弹簧夹头刀柄、ER夹头的装夹尺寸，装夹时的夹持长度有明确的边界要求，既不能因为夹持过短导致刀具刚性不足产生让刀，也不能因为夹持过长干涉螺旋槽的排屑路径，柄部与刃部的衔接位置做了平滑过渡处理，避免应力集中在直径突变处，减少刀具在交变切削力作用下发生断裂的概率。从结构细节来看，这款刀具的端刃设计考虑了垂直下刀的加工需求，端刃过中心的结构让它可以直接在工件表面完成扎刀进给，不需要提前预钻下刀孔，在型腔铣削加工中能有效减少工序切换的辅助时间，适合模具型腔、零件凹槽类特征的加工。

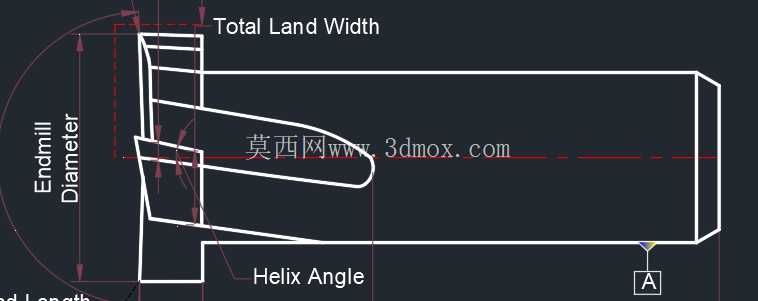

　　刃口的几何形状做了差异化处理，外周刃的后角选取兼顾了刃口强度与切削锋利度，后角过小会导致刀具后刀面与工件已加工表面摩擦加剧，加快刀具磨损，后角过大则会降低刃口的抗冲击能力，在断续切削工况下容易出现崩刃；端刃的前角设计则针对不同加工材料的切削特性预留了修磨余量，使用者可以根据实际加工的材料硬度调整刃口的锋利程度。刀具的整体长度与刃长比例经过刚性校核，在满足常规加工深度需求的前提下，尽可能缩短刃部悬长，提升刀具整体的抗振性能，在长径比处于合理区间时，加工过程中的让刀量可以控制在尺寸公差允许的范围内，保证加工尺寸的一致性。

　　设计过程中还重点考虑了刀具的重磨可行性，当刀具后刀面磨损量达到磨钝标准后，可以通过工具磨床对周刃、端刃进行重新修磨，恢复切削性能，螺旋槽的长度预留了足够的重磨余量，能有效延长刀具的整体使用寿命，降低加工过程中的刀具耗材成本。在实际选型使用时，需要根据加工机床的刚性、工件材料的硬度、加工精度要求匹配对应的切削参数，三刃结构的容屑槽空间相比四刃立铣刀更大，排屑性能更优，更适合粗加工到半精加工的工序过渡，在加工铝合金等塑性较强的有色金属时，大容屑槽的结构优势会更加明显，不容易出现积屑瘤粘附刃口的问题，能获得更好的加工表面质量。
