精密棘轮结构二维三维工程绘图设计

　　在间歇传动类设备的结构设计环节，棘轮是实现单向步进、精准分度的核心执行零件，这类结构广泛覆盖轻工送料机构、机床进给单元、起重止逆装置、包装设备步进工位等多个工业场景，其齿形精度、啮合间隙直接决定整套传动系统的分度误差与运行可靠性。本次完成的棘轮结构设计，从实际工况的载荷边界出发，先明确了核心功能需求：整套结构需要在额定输入扭矩下实现稳定的单向间歇传动，反向锁止状态下无打滑位移，齿面接触应力控制在材料许用范围内，长期运行无异常磨损导致的分度偏差。

　　设计过程中没有直接套用标准齿形的通用参数，而是结合配套棘爪的摆动行程做了齿形角的适配调整，齿工作面的倾角经过反复验算，保证棘爪在弹簧力作用下能顺利滑入齿根完成啮合，非工作面的过渡圆弧做了平滑处理，避免棘爪回程时出现卡滞或齿面刮擦。从安装边界来看，棘轮的内孔直径与配套传动轴的公差配合选定为过渡配合，键槽尺寸按照轴径对应的标准键宽设计，保证扭矩传递过程中无径向窜动；棘轮的外径尺寸根据所需的最小分度步距核算，在满足齿数要求的前提下控制整体外径，避免占用过多的机构安装空间，齿顶圆与周边防护壳体的间隙预留了足够的安全距离，防止运行过程中出现运动干涉。

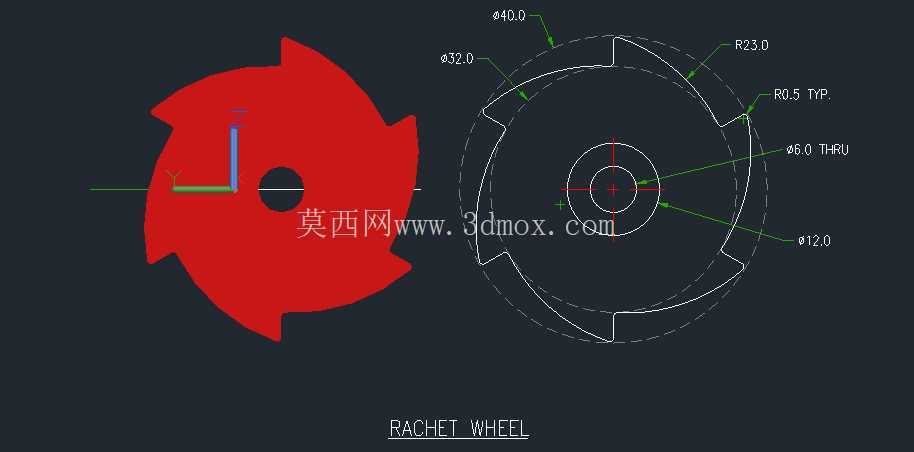

　　齿部的尺寸精度按照机械传动零件的中等精度等级设定，齿根处做了圆角过渡处理，消除应力集中点，提升零件在交变载荷下的疲劳强度，避免长期运行出现断齿失效。这套二维与三维结合的绘图成果，完整还原了棘轮的所有结构细节：三维模型中清晰呈现了每个轮齿的曲面形态、键槽的位置公差、端面的倒角尺寸，二维工程图则标注了所有关键尺寸的公差带、形位公差要求与表面粗糙度参数，能够直接对接生产加工环节。在实际设备装配场景中，该棘轮需要与配套的棘爪、扭簧、传动轴做同轴度校验，安装时要保证棘轮端面与棘爪摆动平面的平行度误差在允许范围内，否则会出现啮合偏载，加剧局部齿面的磨损。

　　不同于普通连续传动的齿轮零件，棘轮的工作特性决定了其齿部承受的是周期性冲击载荷，因此设计时除了几何尺寸的核算，也充分考虑了常用加工材料的热处理工艺匹配，齿面的硬度范围设定能够兼顾耐磨性与芯部韧性，避免冲击载荷下的齿面崩裂。从应用场景的适配性来看，这套棘轮结构既可以用于低速重载的起重设备止逆机构，也能适配轻载高速的自动化送料工位，通过调整齿距与齿数，可以灵活匹配不同的分度角度需求，不需要对整体安装结构做大幅改动。绘图过程中对所有配合面的尺寸链做了闭环验算，保证零件加工完成后能够直接与现有标准传动组件适配，不需要额外的二次修配，减少现场装配的调整工作量。
