双槽球形尖端精密加工钻头结构设计

　　在精密型腔加工、小尺寸曲面孔位加工、模具型腔精细修配这类对孔壁轮廓度、入钻端成型精度要求较高的加工场景中，普通平端麻花钻往往难以满足成型需求，入钻时易出现崩边、孔位偏移，曲面加工时还会因切削刃接触角度问题产生接刀痕，这也是这款双槽球头钻设计的核心出发点。从结构设计逻辑来看，这款钻头采用球形尖端几何构型，核心是让切削刃在接触曲面工件时能够保持连续的切削接触线，避免普通钻头尖角入钻时的应力集中问题，尤其适合在倾斜面、弧面、异形型腔内壁上完成高精度孔加工，入钻阶段不会因单点受力过大导致工件表面崩缺，也能减少入钻滑移带来的孔位超差问题。双槽构型的设计并非简单照搬普通麻花钻的槽型，排屑槽的螺旋角度经过针对性匹配，球头端的切削刃后角、排屑槽的抛光过渡段都做了适配调整，加工过程中产生的切屑能够顺着螺旋槽顺畅排出，不会在球头切削区域堆积造成堵屑，进而避免孔壁被切屑刮花、切削刃过热烧损的问题，在加工铝合金、铜合金这类塑性较强的有色金属，或是硬度不超过HRC40的模具钢时，排屑表现都能保持稳定。

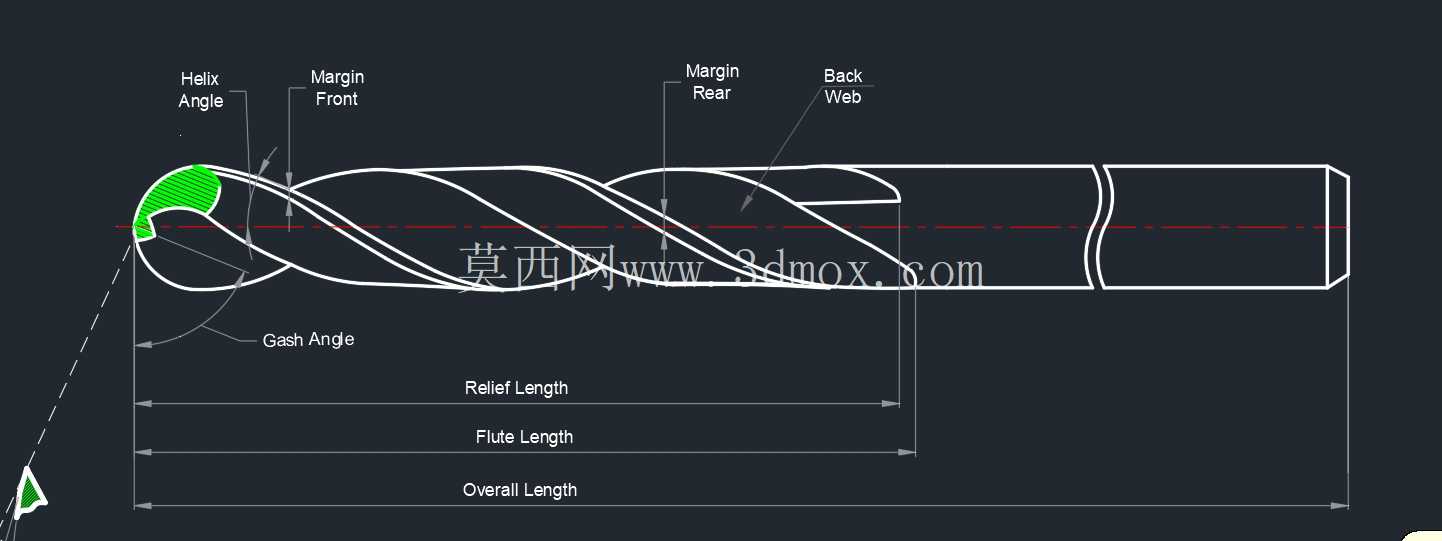

　　从结构尺寸边界来看，这款钻头明确划分了三个核心长度维度：总长度决定了钻头能够适配的装夹行程，以及可加工的最大孔深边界，选型时需要匹配机床主轴的装夹深度，避免装夹长度不足导致加工过程中钻头振摆超差；刃带长度对应钻头的有效切削工作段，这一段的刃带直径公差控制在h7级别，能够保证加工过程中钻头的导向稳定性，减少孔壁的锥度误差； relief长度也就是钻尖后段的让刀段，这部分直径略小于刃带直径，能够减少钻头非切削段与孔壁的摩擦，降低加工过程中的切削热，同时也能减少钻头退刀时对已加工孔壁的划伤。

　　钻尖部分的几何参数也做了针对性优化，横刃修磨后的Gash Angle能够减少入钻时的轴向抗力，降低机床主轴的轴向负载，即使是在刚性一般的小型加工中心、台钻上使用，也不会因为轴向力过大导致工件装夹移位；螺旋角的选择兼顾了切削锋利度与钻头刚性，不会因为螺旋角过大导致钻芯刚性不足，加工深孔时出现钻头弯折的问题，也不会因为螺旋角过小导致排屑不畅。钻尖后端的刃带分为前端切削刃带与后端导向刃带，两段刃带的同轴度公差严格控制，加工过程中能够起到连续导向作用，保证孔的直线度，即使是加工长径比不超过5的中等深度孔，也能保证孔的圆柱度符合精密装配要求。

　　从实际应用场景来看，这款钻头除了常规的平面钻孔作业外，更多适配模具制造行业的型腔排气孔加工、3C零部件的曲面定位孔加工、液压阀块的交叉孔口倒角成型、精密零件的球面凹坑预加工等场景，球形尖端能够在入钻时自然成型出R角过渡，不需要后续额外做孔口倒角工序，减少工序周转的同时也能避免二次装夹带来的位置误差。在实际装夹使用时，需要注意钻头的装夹夹持段长度不能过短，至少要保证夹持长度达到钻头直径的1.5倍以上，避免高速旋转时出现振摆，影响加工精度；切削参数选择上，加工钢材时线速度控制在25-35m/min，进给量根据孔径大小调整，每转进给控制在0.05-0.12mm区间，加工有色金属时可适当提高线速度，同时配合适配的切削液冲淋，保证切削区域的冷却与排屑顺畅。这款钻头的钻芯厚度从尖端向柄部逐渐递增，既保证了钻尖部分的切削锋利度，又能提升柄部的整体刚性，在断续切削场景下也不容易出现崩刃问题，比如在带有铸造表皮的工件上钻孔时，也能保持稳定的切削状态，不会因为表皮硬度不均导致切削刃崩损。
