钣金式简易角度测量工具结构设计

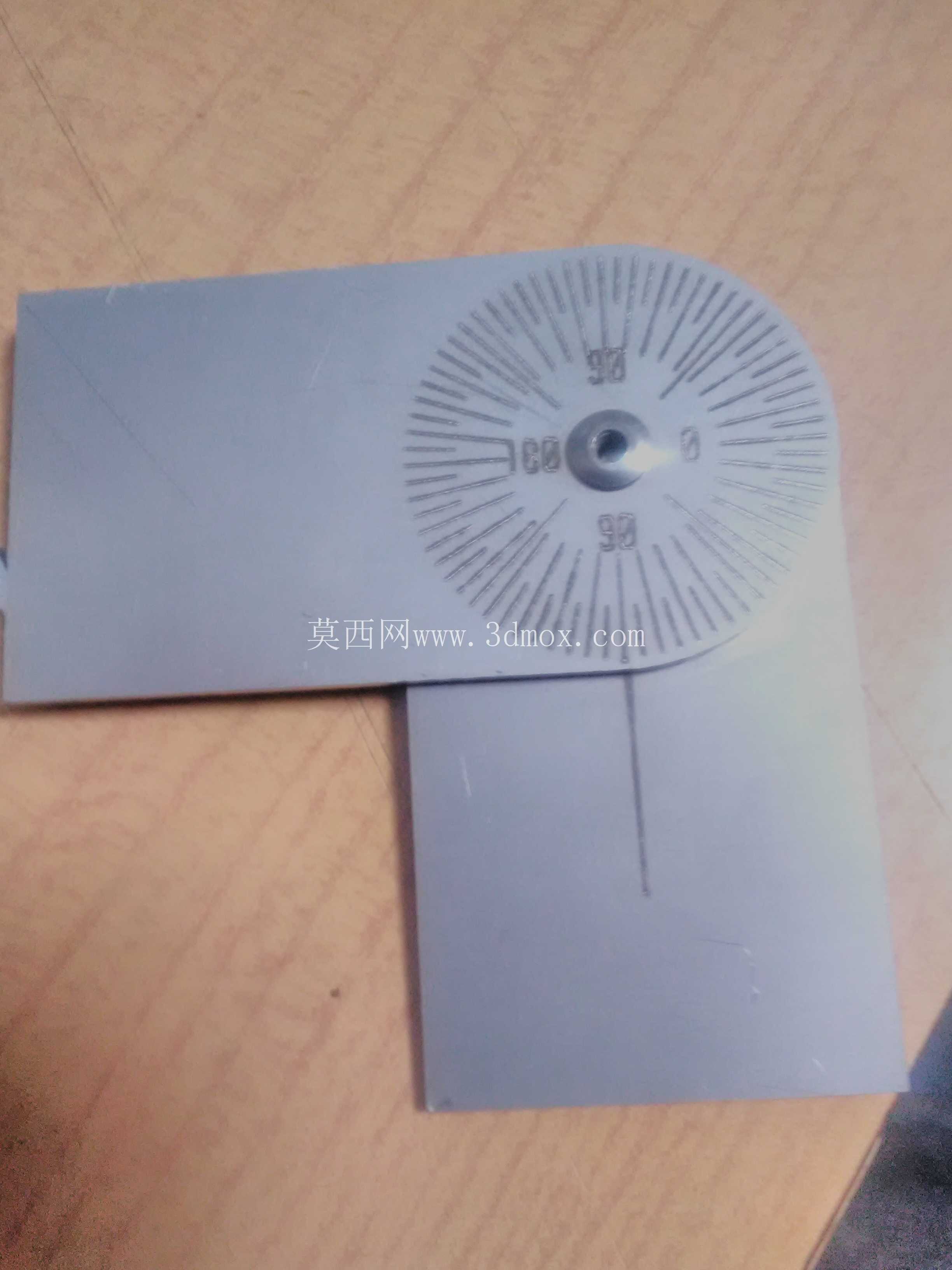

这款角度测量构件采用薄钣金折弯加工成型，整体结构无多余冗余部件，依靠两个钣金片的铰接转动实现角度比对与测量，核心刻度盘直接蚀刻在固定钣金片的圆形端面上，转动臂上的指示线可直接对齐刻度读取数值，无需额外装配读数组件。从实际加工场景来看，这类简易测角工具常被用于钣金下料现场的角度校核、五金焊接工位的组对角定位、木工作业的裁切角度校验，甚至是家装现场的管线排布角度核对，相比精密数显角度尺，它没有电子元件易损、怕磕碰的问题，钣金基材抗摔耐磨，车间日常随意放置也不会出现精度失效的情况，完全能满足非精密加工场景下的快速角度核验需求。

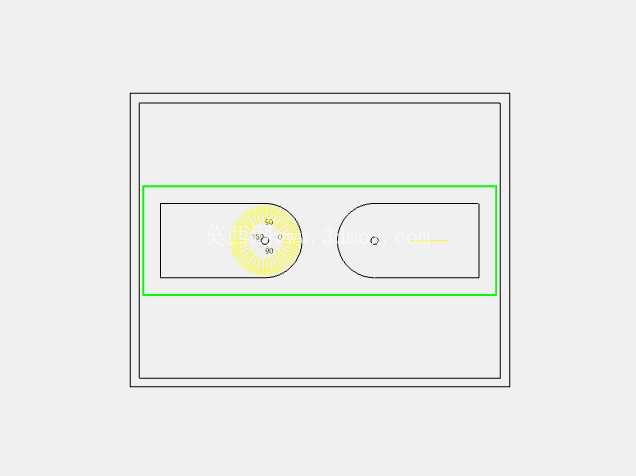

设计层面上，铰接点采用空心铆钉铆接，既保证两个钣金片可以无阻尼顺畅转动，又不会出现轴向窜动导致的刻度对齐偏差，固定端的圆形刻度盘做了360度整周蚀刻，最小刻度间隔为1度，足够应对大部分粗加工、现场装配的角度测量精度要求；转动臂为平直钣金条，边缘做了去毛刺倒钝处理，测量时可以直接贴靠被测工件的棱边，不需要额外找正基准。从安装与使用边界来看，整个工具展开后最大测量范围可覆盖0到180度的外角以及对应内角，折叠后整体尺寸与普通卡片相当，可以直接放入工具袋甚至工作服口袋，不需要专门的收纳盒，日常取用非常方便。

不同于传统铸铁角度规的厚重，这款钣金测角件整体重量极轻，单手就可以完成贴靠、读数的全部操作，在高空作业、狭小空间内的角度核验场景下，操作便利性远高于重型量具。刻度盘的蚀刻深度控制在0.1毫米左右，日常摩擦不会导致刻度磨损脱落，即使表面沾附切削液、焊渣飞溅物，简单擦拭后就可以清晰读数，不需要特殊的维护保养。铰接位置的铆接松紧度在出厂时就调整到合适区间，长期使用后如果出现转动过松的情况，只需要用锤子轻轻敲击铆钉端头就可以重新涨紧，不需要更换配件，现场维修成本几乎为零。

在结构细节处理上，两个钣金片的贴合面做了平面度校平，贴靠被测工件时不会出现缝隙导致的测量误差，转动臂的指示线做了加粗蚀刻，光线不好的车间环境下也能快速对齐读数，刻度数值采用正反向双标注，不管是测量内角还是外角，都可以直接读取数值，不需要做角度换算，减少现场读数的计算失误。这类简易测角工具虽然精度不及万能量角器，但胜在结构简单、耐造、成本低廉，非常适合作为生产现场的通用辅助量具，批量加工的话钣金冲压加蚀刻工艺可以快速量产，单件加工成本极低，即使损坏丢失也不会造成过多成本损耗。从使用场景延伸来看，除了工业加工现场，这类工具也可以用于设备安装时的水平角度校准、钣金件折弯后的角度复检、型材切割前的角度划线定位，甚至是教学场景下的几何角度演示，适用场景覆盖了从粗加工到日常核验的多个环节，不需要复杂的操作培训，新入职的一线操作人员拿到手就可以直接使用，没有学习门槛。
