3mm钢板焊接式管材切割支撑工装架

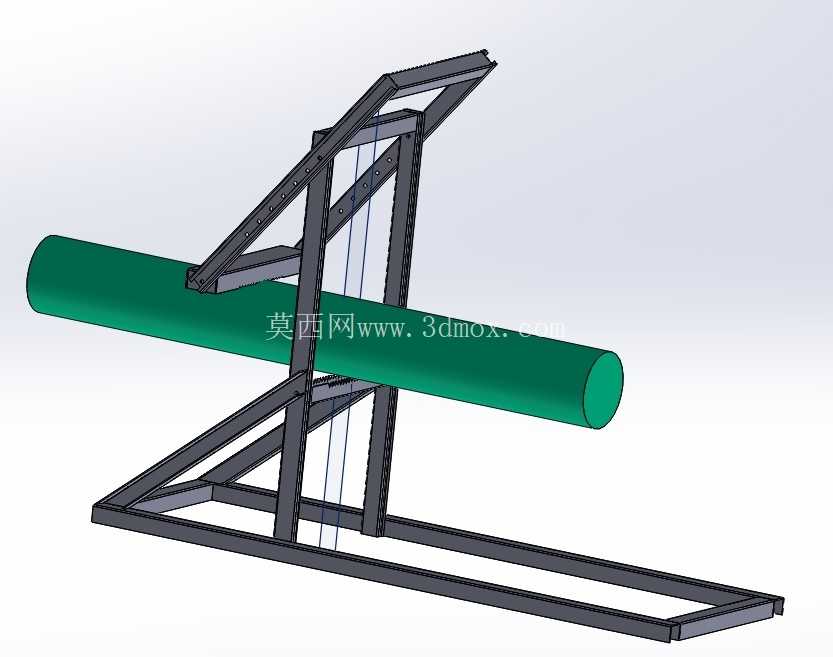

　　在现场管材切割、型材下料的作业场景中，长尺寸圆管、方管的悬空放置一直是影响切割精度与作业安全的核心痛点，常规的垫高块、临时支架无法适配不同管径的支撑需求，切割过程中管材易发生滚动、下坠偏移，既会导致切口端面倾斜、尺寸超差，也容易引发锯片卡滞、管材弹动的安全隐患，这款3mm钢板制作的切割支撑工装架，正是针对这类现场作业痛点设计的专用辅助支撑结构。从结构设计逻辑来看，整体采用框架式三角稳定构型，底部为通长的矩形型钢焊接底架，底架沿管材轴向的长度足够覆盖单段切割工位的支撑范围，放置在平整地面时无需额外打膨胀螺栓固定，依靠自身结构重量与底架的接触面积即可保持稳定，不会在管材放置、切割进给的受力下发生侧翻或移位。

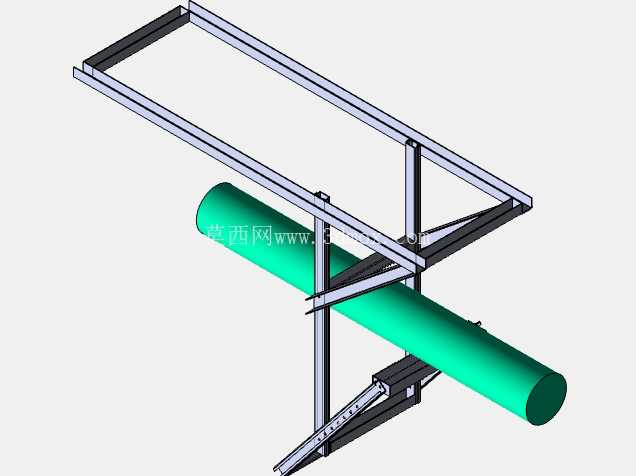

　　支撑主体的立架部分采用双立柱配合斜向加强筋的结构，斜撑分别从底架两端延伸至立柱上部，形成多组三角形受力单元，可承受管材放置时的竖向冲击荷载，以及切割过程中锯片进给带来的侧向推力，所有连接节点均采用满焊焊接工艺，避免长期使用后出现焊缝开裂、结构松动的问题。架体上部设置的可调式压持结构，可根据待切割管材的外径尺寸调整压合高度，配合架体中部的限位空间，将管材牢牢限制在支撑工位内，切割时管材不会发生周向转动或轴向窜动，保证切口位置的精度，无需额外安排人员手扶固定管材，减少作业过程中的人力投入与安全风险。

　　从安装边界与适配范围来看，这款工装架的整体宽度控制在常规单人操作的作业半径内，底架的离地高度经过匹配常规手持切割机、小型锯切设备的操作高度设计，作业人员无需弯腰或抬臂即可完成切割操作，降低长时间作业的疲劳感；3mm厚度的钢板选材兼顾了结构强度与整体重量，单人即可完成搬移换位，可根据下料作业的场地变化灵活调整放置位置，既可以在固定车间的下料区使用，也可以转运到户外施工现场、临时加工点配合切割作业。不同于固定式的大型管材切割台，这款支撑架构件全部采用常规型钢与钢板下料焊接而成，没有复杂的传动部件或易损件，日常使用仅需清理架体上残留的切割渣、锈迹即可，维护成本极低；双立柱之间预留的穿设空间，还可以配合带锯床的下料工位使用，作为长管材送料过程中的辅助支撑点，多台架体配合使用可支撑6米以上的长尺管材，避免长管材悬空段因自重产生弯曲变形，影响送料精度与切割端面的垂直度。

　　在实际作业适配中，架体的支撑接触面做了钝化打磨处理，不会刮伤管材表面的防腐涂层，针对镀锌管、不锈钢管等对表面防护有要求的管材，也可以在支撑位置加装橡胶垫进一步防护；压持结构的调节行程覆盖了现场常用的小口径到中等口径管材范围，无需更换配件即可完成不同规格管材的装夹固定，切换作业规格时的调整时间极短，适合多规格、小批量的管材下料作业场景。结构设计时充分考虑了焊接加工的工艺性，所有构件的下料均为直线切割，没有复杂的曲面加工需求，普通的钣金下料、焊接设备即可完成制作，生产制作门槛低，也方便使用方根据自身的作业需求对架体尺寸做局部调整，比如针对大口径管材加高立架高度、加宽底架尺寸，或是在底架上加装脚轮实现工位间的快速推移。
