椭圆型通风口防雨排风构件

做通风系统配套结构设计快十年，这类椭圆截面的防雨罩是外墙通风排风口的常用配套构件，日常项目里不管是民用建筑的厨卫排风、设备机房的外墙通风口，还是工业车间的侧壁排风点位，都能用到这类结构。很多新手做设计时容易忽略外墙风口的防雨需求，要么直接把风管伸到墙外，要么用普通方形防雨罩，遇到椭圆截面的风管转接就容易出现匹配度差、漏雨、风阻过大的问题，这个构件的结构刚好适配椭圆截面的排风管道，能解决不少现场适配的痛点。

从实际使用场景来说，这类雨罩的核心作用有两个，一是阻挡室外雨水顺着排风管道倒灌进室内或者设备内部，二是对排风出口做整流，避免排风直接直吹外墙墙面造成墙面污染，同时还能阻挡室外的落叶、飞虫、大块杂物进入排风管道，造成管道堵塞或者影响末端风机的运行。很多项目里后期出现排风不畅、管道内积水的问题，追根溯源都是外墙风口的防雨罩选型或者设计不合理，要么是百叶倾角不对，雨水顺着百叶飘进管道，要么是罩体和风管的连接缝隙没有做密封处理，雨水从接缝处渗入。

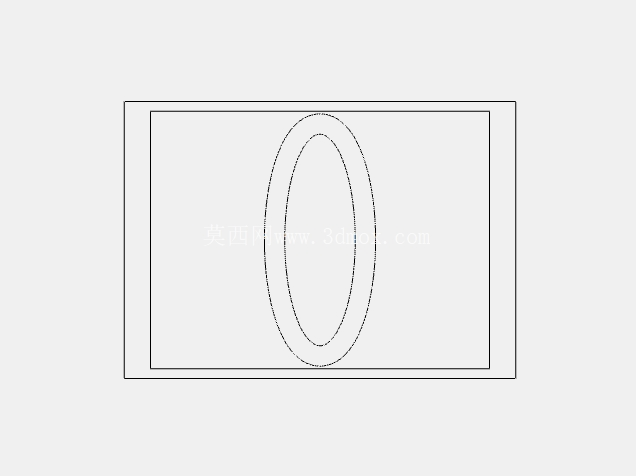

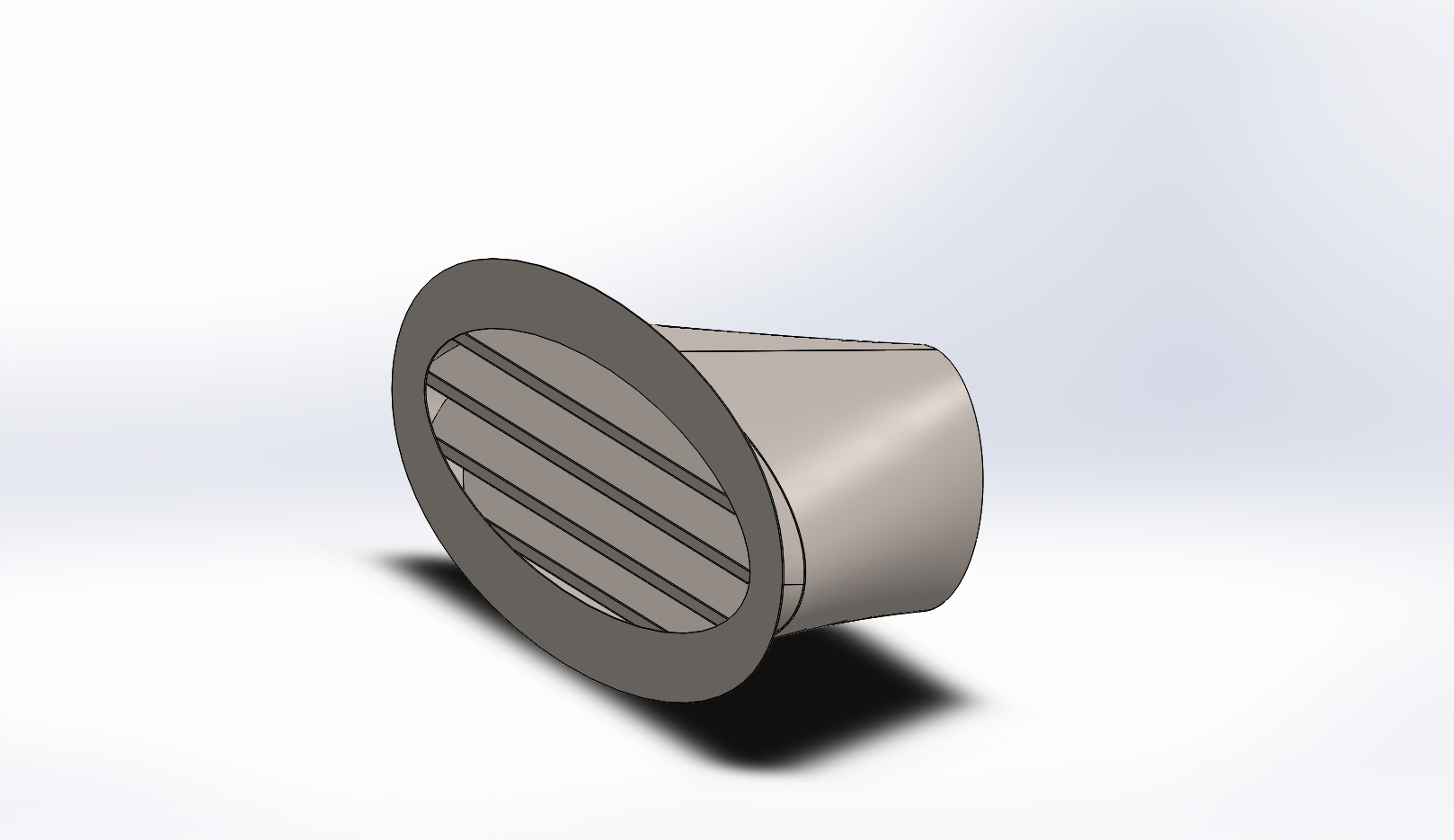

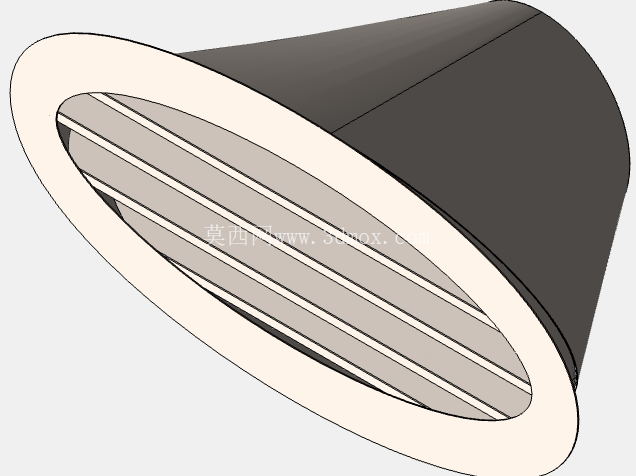

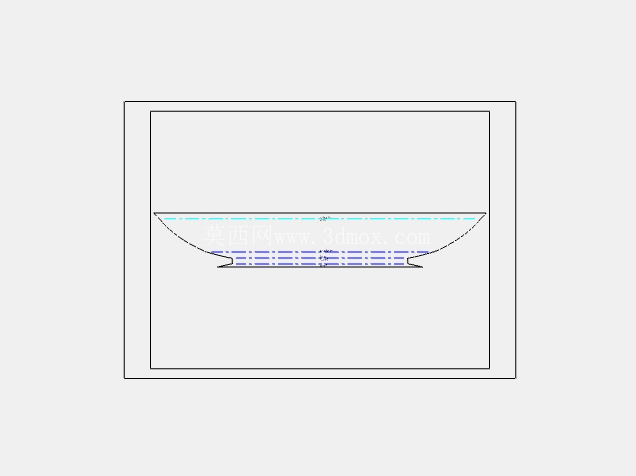

这个构件的设计思路完全贴合钣金加工的工艺特性，整体采用薄板弯折成型，没有复杂的曲面冲压结构，普通的数控剪板、折弯设备就能完成加工，不需要开额外的冲压模具，小批量定制或者批量生产都能控制加工成本。罩体的主体是变径的锥台结构，从外侧的椭圆安装法兰面，平滑过渡到和椭圆风管匹配的连接端，锥度的设置经过考量，既不会因为锥度过大造成罩体整体突出墙面太多影响外立面美观，也不会因为锥度过小导致排风路径弯折过大，增加不必要的风阻。前端的法兰边是整圈的平整翻边结构，安装时可以直接贴合在外墙的饰面或者预埋的安装背板上，法兰边上预留的安装孔位可以配合膨胀螺丝或者自攻螺丝完成固定，法兰和墙面之间可以加装橡胶密封胶条，彻底封堵接缝处的渗水路径。

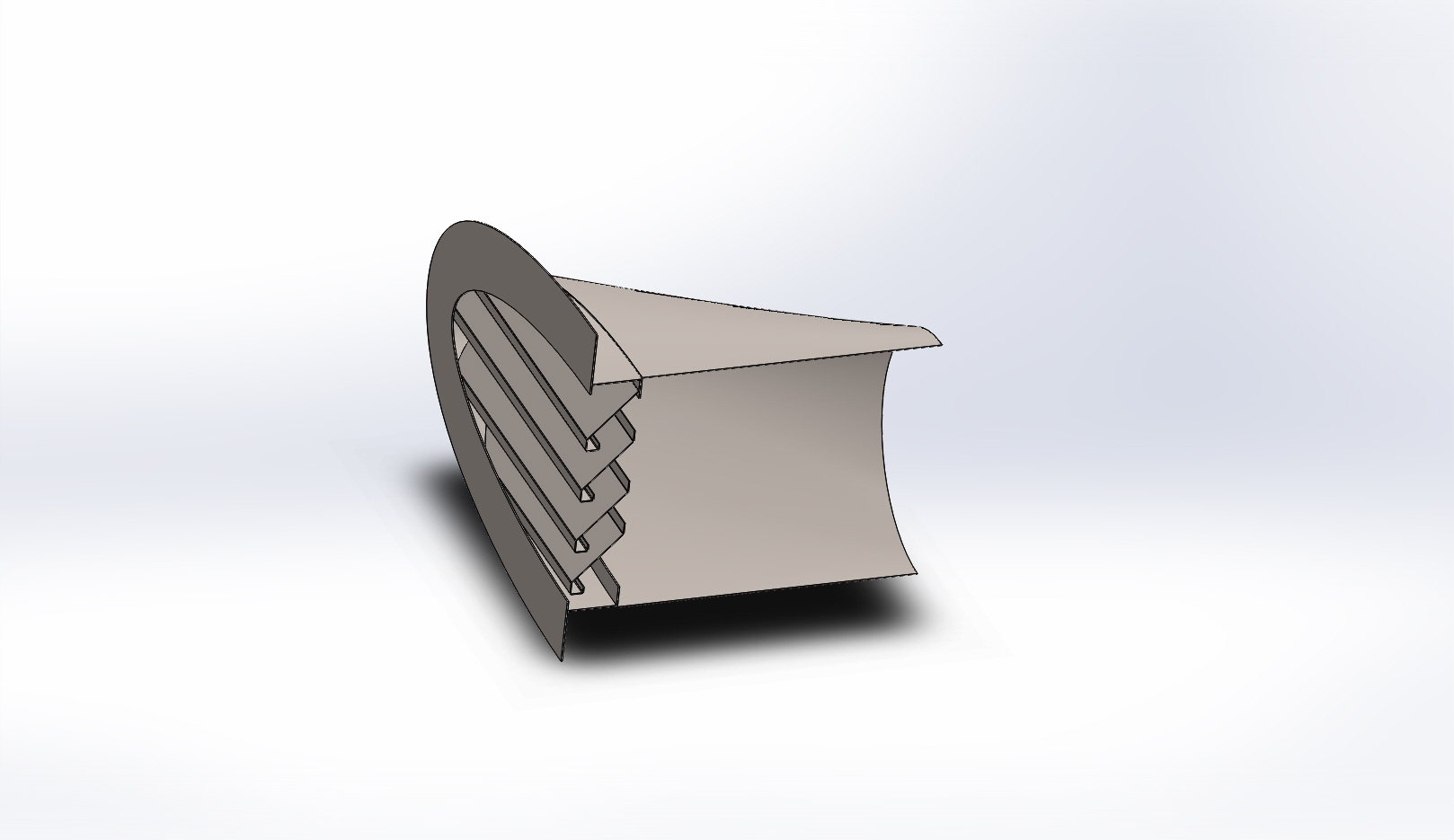

前端的防雨百叶采用等间距平行布置的斜向叶片，叶片的倾角设置在35度到40度之间，这个角度是经过大量项目验证的最优区间，倾角太小的话，下雨时尤其是伴随横风的降雨天气，雨水很容易顺着叶片之间的缝隙飘进罩体内部；倾角太大的话，会大幅遮挡排风的过流面积，增加排风阻力，导致风机的排风效率下降，甚至出现排风倒灌的情况。叶片的两端直接和罩体的侧壁固定，不需要额外的支撑框架，既简化了加工工序，也保证了整体结构的强度，日常使用中哪怕遇到大风天气，叶片也不会出现变形或者异响的问题。

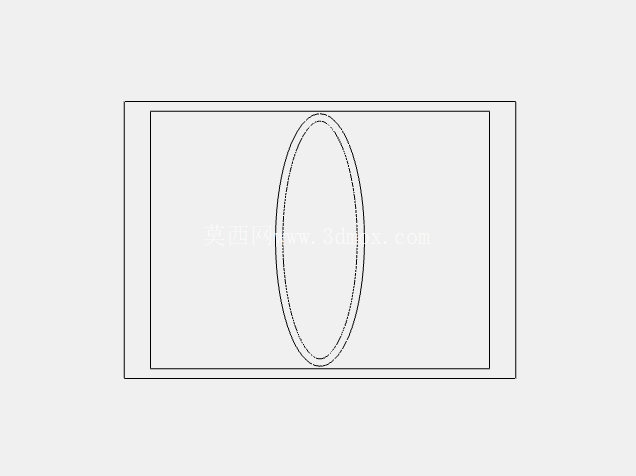

从安装边界的尺寸来说，这类椭圆雨罩的尺寸是和对应规格的椭圆风管匹配的，连接端的内轮廓尺寸和风管的外轮廓尺寸保持0.5到1毫米的间隙公差，安装时可以直接套在风管的端部，之后用拉铆钉或者自攻螺丝在圆周方向做3到4个固定点，就能完成罩体和风管的连接，不需要做复杂的转接法兰。外侧法兰的尺寸比罩体的主体轮廓大出20到30毫米，这个宽度的法兰边既可以保证安装时有足够的位置打固定螺丝，也能在墙面不平整的时候，有足够的面积打密封胶做防水处理。罩体整体突出墙面的长度控制在120到180毫米之间，这个长度既能保证百叶部分完全突出墙面，排风不会直接吹到墙面上造成污渍，也不会因为突出太多在外立面上显得突兀，影响建筑整体的外观效果。

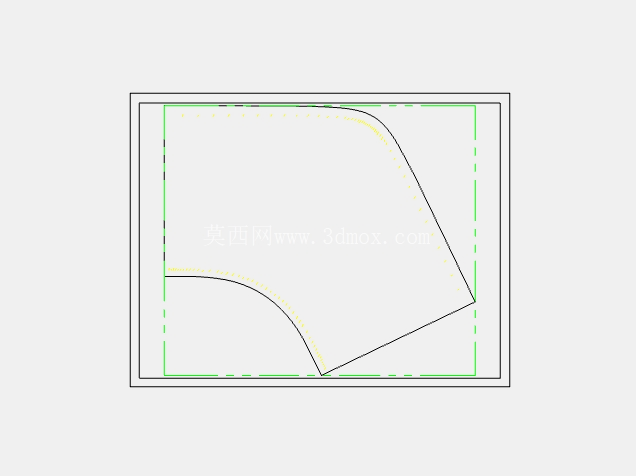

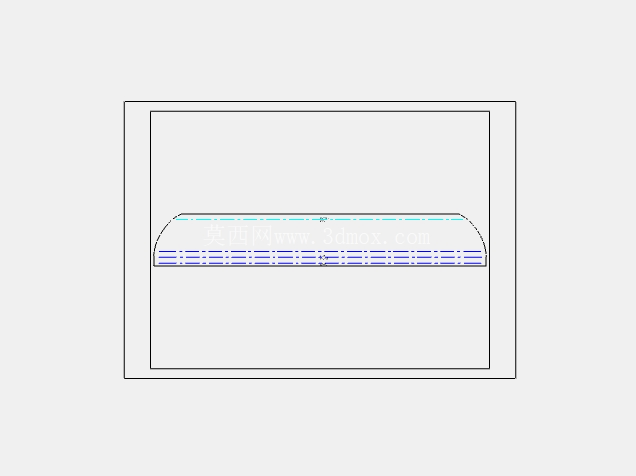

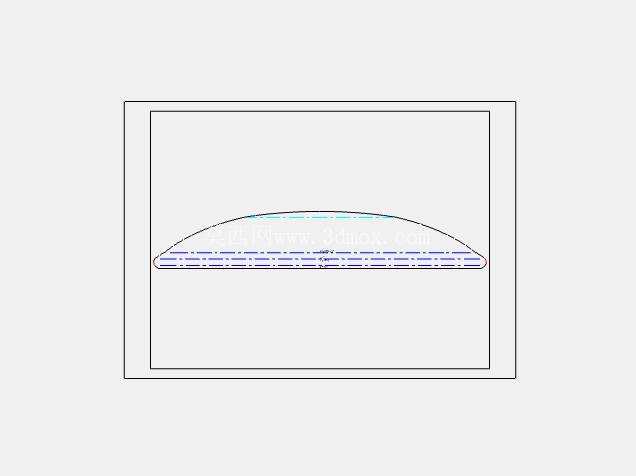

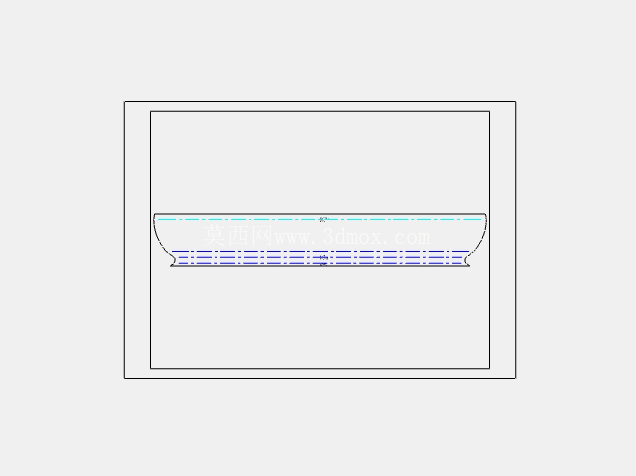

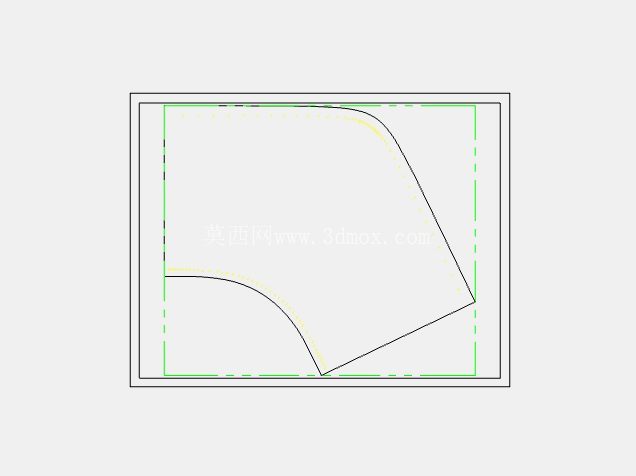

实际选型的时候还要注意，这类钣金雨罩的板材厚度一般根据整体尺寸选择，小规格的用0.8毫米的镀锌钢板就可以满足强度要求，大规格的可以选用1.0或者1.2毫米的板材，避免运输或者安装过程中出现变形。如果是用在有防腐需求的区域，比如沿海地区或者化工厂房的外墙，还可以在板材表面做喷塑或者镀锌层加厚处理，提升构件的抗腐蚀能力，延长使用寿命。很多设计人员在做三维建模的时候，容易忽略钣金件的折弯扣除系数，导致加工出来的构件尺寸出现偏差，这个模型的结构在建模时已经考虑了常规钣金加工的折弯余量，展开后的下料尺寸可以直接导入数控加工设备使用，不需要再做额外的工艺调整，能大幅减少设计到加工环节的沟通成本，也能避免因为工艺考虑不足造成的加工报废问题。另外在布置百叶的时候，要注意叶片的朝向，必须是外侧低内侧高，很多新手建模的时候容易把叶片方向搞反，不仅起不到防雨的作用，反而会把雨水导流进管道内部，造成不必要的损失。
